Заказал оплетку, термоусадку и крепления проводов, впитал в себя несколько часов обзоров и гайдов, и понеслас.
Вынимаем блок питания (предварительно прикидываем что из проводов можно отрезать, что нужно оставить) потрошим, срезаем лишние провода. прозапас оставил 1 разъем питания для HDD или чего-то еще, типа питания доп. ленты РГБ.

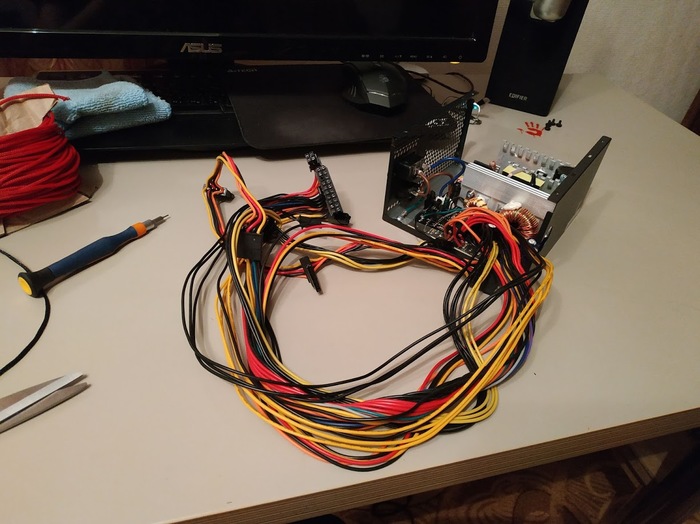

Снимаем оплетку и получаем разноцветный моток проводов.

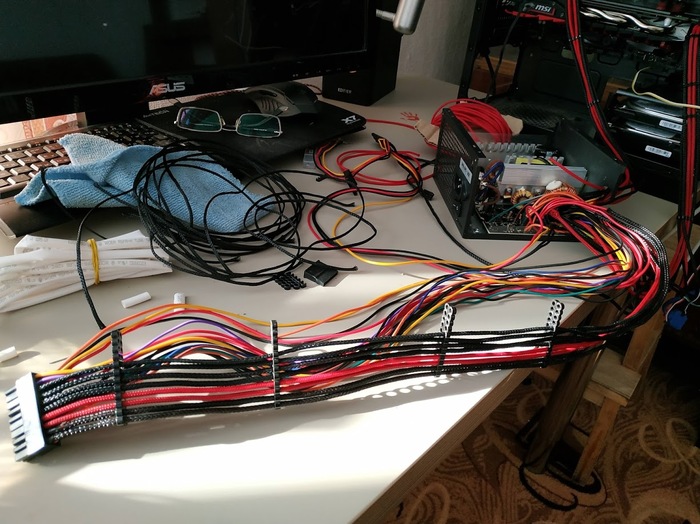

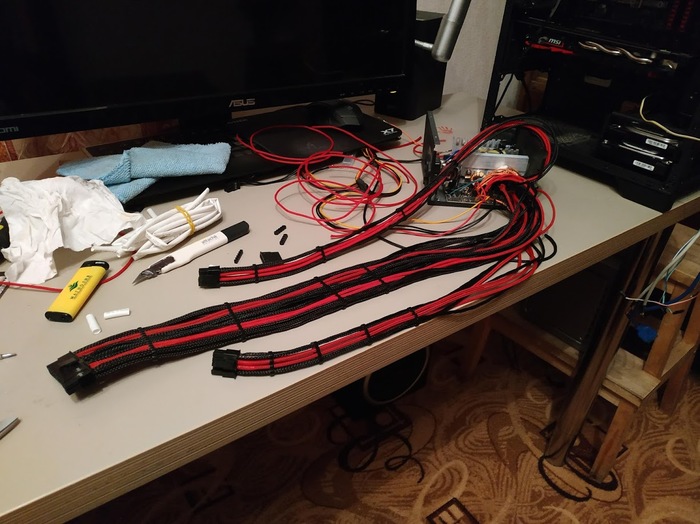

На первый проводок у меня без малого ушел час, дальше пошло повеселее: по экспоненте, на первый коннектор я потратил 6 часов, на второй коннектор часа 4, ну а самый широкий на 24 пин я собрал примерно за час.

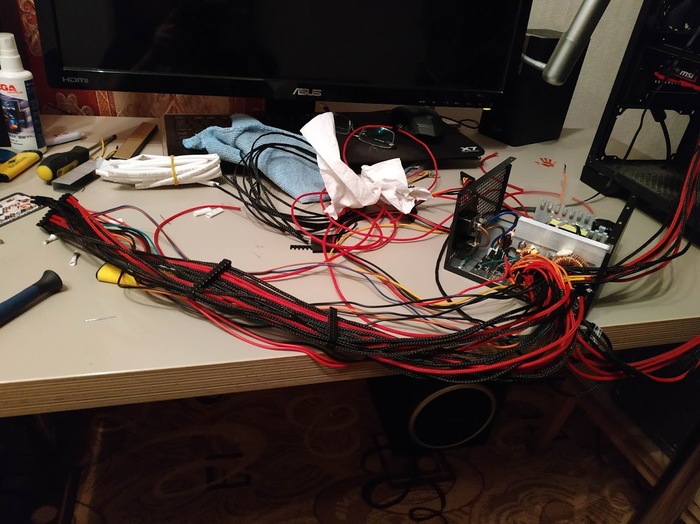

без косяков не обошлось. пару раз отрывался коннектор, и один раз сломал пластиковый штекер, выковыривая из него провод, чтобы просунуть оплетку. Во всех случаях спасали доноры со срезанных лишних проводов.

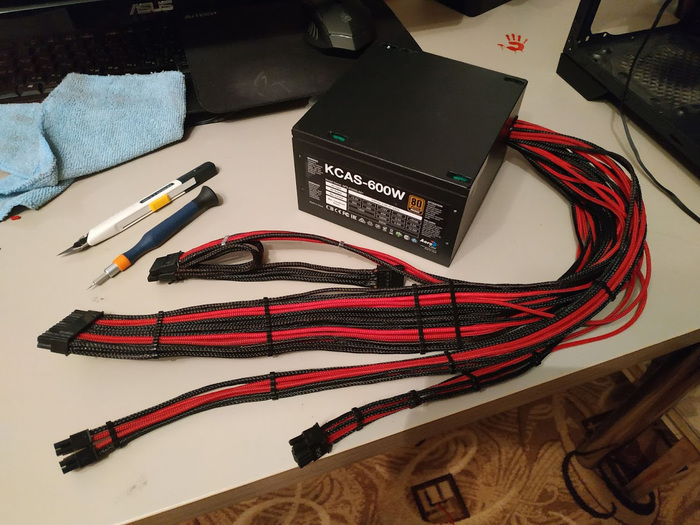

Вы еще тут? тогда продолжаем )))

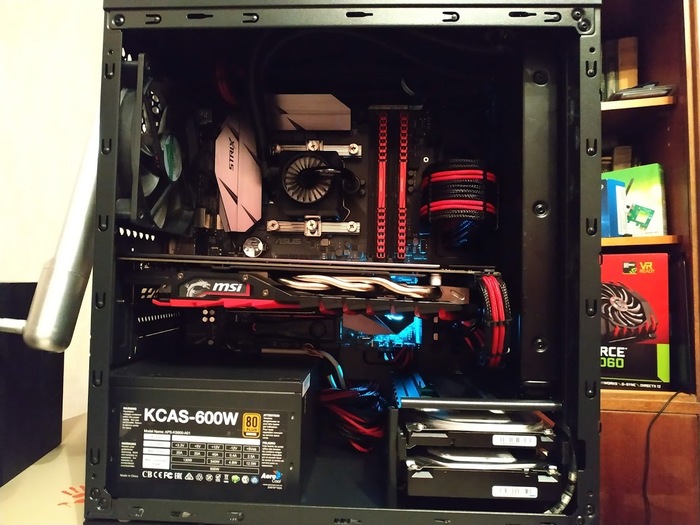

На задней стенке кабель-менеджмент далек от идеала, но я был уже уставший )

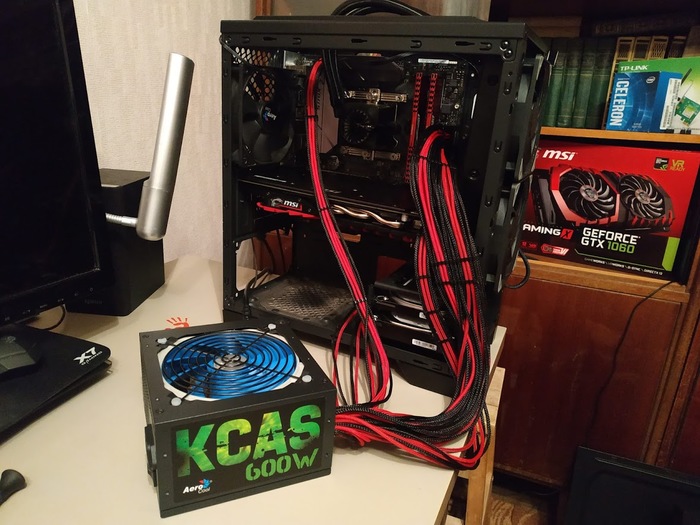

когда дошло до подключения к системному блоку, выяснилось что проводки тоже неплох бы оплести, чтобы не выбивались из общего антуража, и за 10 минут (рука-то уже набита) все было готово. Времени на тот момент было уже около 4 часов утра )

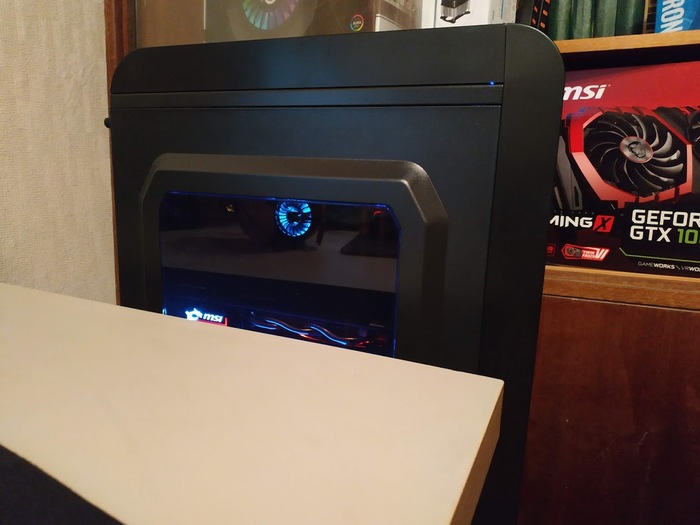

Чувак, ты потратил кучу времени, средств и сил в системик, но при этом он у тебя стоит на долбанной табуретке.
Не тот БП с которым стоит возиться с оплёткой, со временем у него проседает линия 12в.
Хотя вышло красиво.
у вас ксас, надеюсь что вы не оставляете пк включенным без присмотра
А где покупал оплетку и гребешки?
бп от аэрокул редкий кусок говна, а 600 ват так вообще. Автор меняйте на chieftec или corsair.
Ещё бы холодные катоды вставить или светодиодные ленты
Наткнулся на ваш пост только что, очень хорошо получилось. Могу предложить как сделать еще лучше и удобнее на мой взгляд, а именно сделать данный блок питания модульным, тогда и отрезанные провода можно с легкостью вернуть.
Жду историю про скальпирование процессора.
И еще, можно ссылочки где закупались оплеткой, термоусадкой и прочим
@kimmerian, подскажи плз где найти такие крепления для проводов?
Всегда было интересно, в чем преимущество расположения БП внизу?
Если не будет трудно, могли бы вы оставить ссылки на ресурсы и видео, которыми вы пользовались?
Лучше про подставку системника поподробнее расскажите)
Не западло же. Красиво, конечно. У меня тупо корпус на боку лежит, всё нутро даже не прикручено. Можно было бы и без корпуса обойтись, но надо защищать от кошки.
Зачем заниматься таким дрочем если можно сразу купить готовые?
