Как укоротить рулевую рейку 2108??
Модератор: User buggy
Как укоротить рулевую рейку 2108??
Сообщение FoxxMPS » Ср мар 25, 2015 7:51 pm
Други, простите, если этот вопрос уже задавался, поиск результатов не дал.
Подскажите, как обрезать( укоротить ) рулевую рейку от 2108??
Может ктонибуть подробно обьяснить? Или может фото есть?
У всех в сообщениях написано обрезал рейку. укоротил рейку и т.д. А вот как именно это делать, никто не пишет.
Вобщем за детальный конструктив буду очень признателен!
:mr47_04: :mr47_04: :mr47_04:
Re: Как укоротить рулевую рейку 2108??
Сообщение tmrus » Ср мар 25, 2015 8:48 pm
Re: Как укоротить рулевую рейку 2108??
Сообщение Chydik » Ср мар 25, 2015 10:44 pm
Re: Как укоротить рулевую рейку 2108??
Сообщение Двоешник » Ср мар 25, 2015 11:18 pm
Re: Как укоротить рулевую рейку 2108??
Сообщение serj48rus » Чт мар 26, 2015 12:04 am
20. Ох уж эта рулевая, или как самому сделать рулевую рейку 3.1 и устранить причину стуков.
Всем доброго времени суток.
Предыстория. За 51 тысячу километров пробега перебирал рейку дважды по причине стука. Причиной стука в свою очередь была пластмассовая втулка рейки. Ремкомплектовской втулки хватало не более чем на 10 т.км. В инете нашёл чертёж альтернативной втулки из капролактана. Беда была в том что допуски на чертеже стояли кривые. Методом проб и ошибок пришлось выверять все размеры. Считаю правомерным привести в своей записи чужой чертёж с исправленными мной размерами. По этому чертежу можно смело точить втулку.
Сама история. Одна из неисчерпаемых возможностей улучшения потребительских свойств Калины первого поколения — установка так называемой «короткой» рулевой рейки с количеством оборотов 3,1 взамен штатной с количеством оборотов 4,3. Готовая короткая рейка стоит безумно дорого, потому решено было сделать короткую рейку из длинной путём замены рулевой пары на 3,1.
Пара свободно продаётся в инет магазинах 33-спорт, Метас и т.д. Заодно установить капролактановую втулку. Втулку точил знакомый токарь тестя, но можно обращаться и сюда.
Чтобы снять рейку с наименьшими трудозатратами необходимо следующщее. Снять воздуховод от ДМРВ до дросселя.
Аккумулятор я не снимал, но если кому мешает можно и снять.
Головкой на 10 открутить верхнюю гайку защитного щитка рейки.
Снять стопорную пластину с болтов крепления рулевых тяг к рейке.
Выставить в удобное положение рейку и головкой на 15+вороток+труба открутить болты тяг. Болты затянуты большим моментом, без трубы никак.
Т.к. у меня установлен УЩП то далее несколько усложняется необходимостью его снятия. Тут он серьёзно мешает.
Без него головка на 13+трещётка либо накидной-трещётка на 13 и откручивается сначала правый хомут рейки, затем левый. Для удобства откручивания гаек левого хомута и извлечения рейки надо поддомкратить левый борт авто.
Со шпильками осторожно : читал что часто ломаются.
Затем переходим в салон и откручиваем нижний болт крепления карданчика к валу рейки и из под капота дёргая рейку туда-сюда выводим её из зацепления с карданчиком. Может потребоваться терпение, у меня не сразу вышла.
Осталось вытащить рейку через проём левой рулевой тяги. Для чего и нужен домкрат.
Переходим к разборке рейки.
Сложного ничего. Понадобится только спецключ рейки и шестигранник на 6. Мне ещё понадобилась выколотка сделанная из старой отвёртки и увесистый молоток для откручивания трубы от картера. Да, ещё пара плоских отвёрток и что-нибудь чем вытолкнуть втулку из трубы(я использовал кусок пропиленовой трубы).
Саму разборку описывать не буду — есть в книжках. Остановлюсь только на том что считаю важным. Снимать левый пыльник с рейки не надо. Выбивать упор рейки из картера не надо, достаточно открутить гайку упора. Трубу рейки от картера можно не откручивать, но мне так было удобнее вытаскивать втулку. Труба откручивается с помощью выколотки (я делал из плоской отвёртки отрезав половину жала) и увесистого молотка. Там дурацкая гайка по типу велосипедных, в первый раз откручивается туго. Чтобы вытащить втулку не ломая её надо двумя плоскими отвёртками с торца рейки отжать фиксаторы втулки, а куском пропиленовой трубы или ещё чем удобным давить изнутри на втулку. Когда труба снята с картера это удобнее делать поставив трубу вертикально и давя на втулку снизу вверх. Втулка легко выходит. Если надо заметить только втулку можно вообще только трубу от картера открутить и даже не потребуется вытаскивать «рашпиль» из картера. «Рашпиль» стоит вытаскивать только если смазки недостаточно.
Для замены пары надо выбить валик из картера. Держим картер в руке валиком на себя и наносим удары увесистым молотком по основанию картера. Валик выходит. Валик рейки 3.1 толще стандартного, поэтому удаляем стопорное кольцо-звёздочку и вынимаем втулку-уплотнитель валика.
Собирается всё в обратной последовательности с добавлением смазки. Как правило с завода её там нет. Я использую ШРУС РиМетовский. В Ашане за 70 р. за тюбик продаётся. На морозе не дубеет. Можно любую другую смазку, главное чтобы она там была. Капролактановая втулка ставится без резиновых колец, иначе рашпиль зажимать будет.
Пара слов о тарельчатой пружине СС-20. Пробовал, ставил, тут же снял. Считаю бесполезной. Весь её эффект в том что она зажимает роликовый подшипник валика, а вместе с ним и сам валик так, что рейка еле крутится. Эффект пережатой рейки, но стуки она не устраняет. Родной тарелки вполне хватает.
После сборки регулируем рейку. Затягиваем спецключём рейку до упора, затем ослабляя по немногу рожковым на 15 крутим вал рейки добиваясь лёгкого хода рейки без заеданий. Гайку упора рейки, если она легко крутится, можно закернить.
Всё. Ставим рейку. Установка в обратном порядке. Карданчик на рейку проще всего одевать после крепления рейки к моторному щиту. Для чего ослабляем верхний болт нижнего карданчика(я использовал накидной-трещётку на 13) после чего свободного хода карданчика верх-вниз-вправо-влево достаточно для того чтобы надеть его на вал рейки. Затем прикручиваем рулевые тяги к рейке. Не забываем помогать трубой.
Выставляем руль. В книжках предлагают замерять положение рашпиля, но конструкция рулевого управления Калины позволяет сделать всё проще. Если рулевые наконечники не трогались, собираем рейку с карданчиком как удобно. Затем перекидываем рулевое колесо в положение прямо. Но так можно чуть чуть не попасть — будет или больше или меньше. Тогда перекидываем по шлицам на один шлиц нижний карданчик на валу рейки в нужную сторону. Всё, руль стоит прямо. Если трогались рулевые наконечники то тут со сход-развалом надо разбираться.
Впечатления. Итак рейка 3.1 оборота установлена, стуки осутствуют. Покатался. Думал привыкать придётся, но по факту разницу особо не заметил. Она минимальна. Ничего из того что пишут не ощутил. Ноля как не было так и нет. Как ехала с отпущенным рулём прямо так и едет. Руль тяжелее не стал. Парковаться легче если и стало, то не настолько чтобы я это прямо сильно ощутил. Что по трассе что по городу особых отличий нет. Чуть раньше реакция на руль и всё. Ожидал большего. Считаю если покупать рейку 3.1 в сборе её цена будет несравнимо выше величины полученного улучшения в управлении. А так чуть чуть лучше но стало.
В заключение наблюдение или немного о качестве запчастей. После установки рейки обратил внимание что родная рулевая пара несколько отличается по качеству от 3.1 более качественной обработкой зубьев рейки. Они глаже и углы вершин закруглены. На 3.1 вершины зубьев тупые, а их углы острые. Также рашпиль 3.1 в сечении ближе к треугольнику, в то время как родной рашпиль — треугольник с выступающей вершиной. За счёт чего регулировочная гайка рейки с рашпилем 3.1 закручивается на меньшую глубину. Интересно было бы посмотреть в разборе заводскую рейку 3.1
Как укоротить рулевую рейку 2108
Авто мото самоделки
Самодельные багги, квадроциклы, вездеходы
Завершенные проекты
Библиотека самодельщика
Примеры решений
Чертежи и модели
Инструменты и оборудование
Зарубежные
ЧАВО или FAQ
Как укоротить рулевую рейку 2108??
Как укоротить рулевую рейку 2108??
Сообщение FoxxMPS » Ср мар 25, 2015 7:51 pm
Други, простите, если этот вопрос уже задавался, поиск результатов не дал.
Подскажите, как обрезать( укоротить ) рулевую рейку от 2108??
Может ктонибуть подробно обьяснить? Или может фото есть?
У всех в сообщениях написано обрезал рейку. укоротил рейку и т.д. А вот как именно это делать, никто не пишет.
Вобщем за детальный конструктив буду очень признателен!
Re: Как укоротить рулевую рейку 2108??
Сообщение tmrus » Ср мар 25, 2015 8:48 pm
Re: Как укоротить рулевую рейку 2108??
Сообщение Chydik » Ср мар 25, 2015 10:44 pm
Re: Как укоротить рулевую рейку 2108??
Сообщение Двоешник » Ср мар 25, 2015 11:18 pm
Re: Как укоротить рулевую рейку 2108??
Сообщение serj48rus » Чт мар 26, 2015 12:04 am
Ремонт рулевой рейки ВАЗ 2108
Ремонт рулевой рейки на ВАЗ 2108 производится на снятой детали, дабы её демонтировать нужно будет снять колесо. Больше ничего демонтировать не нужно. Откручиваем болты крепления рейки и крепление усов к рейке. Все, рейка снята.
Дальше понадобятся специальные ключи для разбора (восьмигранный ключ). После полного разбора осмотрите все запчасти и определите те, которые требуют замены. Сборка и монтаж рейки в обратной последовательности.
Для ремонта рулевой рейки ВАЗ 2108 вам понадобятся:
Также можно увидеть наглядно весь процесс ремонта рулевой рейки на видео.
Какие рулевые рейки подходят на ВАЗ 2108 и когда проверять?
Оригинальная рейка рулевая: 2108-3400012-10, в среднем цена около 3873 руб.
Периодичность проверки — на каждом плановом ТО. Ресурс рейки составляет 60-80 тыс.км.
Откручиваем болт крепления рулевого вала к рейке
Поддомкрачиваем и снимаем левое колесо
Расчеканиваем и выкручиваем болты крепления усов к рейке. Рулевые наконечники снимать нет необходимости
Откручиваем ключем на «13» 4 гайки крепления рейки к моторному щиту. Предварительно зачистив грязь металлической щеткой.
Вниметельней и аккуратней
Вынимаем гайку, стопорное полукольцо и пружинку
С другого бока вынимаем пыльник и другим спецключем(который мне изрядно пришлось доработать напильником ) откручиваем
Далее вынимаем все детальки, смотрим-дефектуем, однозначно заменяем фторопластовую втулочку
Сборка в обратной последовательности, смазки не жалейте.
Ремонт рулевой рейки 2108 своими руками видео
Классическая «восьмерка»
Отечественный автомобиль ВАЗ 2108 прошел с нами долгий непростой путь, став безмолвным свидетелем многочисленных жизненных, политических, социальных коллапсов, переломов. «Восьмерка» появилась еще с восьмидесятых, когда страна потихоньку выбиралась на новый путь, еще такой туманный и манящий.
Конечно, как и любой автомобиль, ВАЗ порой дает сбои. Одной из наиболее распространенных проблем авто является неисправность рулевой рейки. А без руля какое может быть вождение? Давайте рассмотрим, какие особенности имеет рулевое управление «восьмерки», по каким причинам оно ломается и как проводится ремонт рулевой рейки ВАЗ 2108.
Признаки поломки
Изучив признаки появления неисправностей в конструкции рулевой рейки, вы сможете своевременно определить поломку и предпринять соответствующие действия по ее устранению.
Представленные ниже признаки неисправности могут указывать не только на поврежденную рейку, но также и на проблемы с рулевой колонкой, шаровыми опорами или тягами. Потому будьте внимательны.
Определив наличие признаков неисправностей, важно понять, что же именно стало причиной их появления.
Выбор нового комплекта рейки
Перед осуществлением процедуры замены, необходимо определиться с выбором ремонтного комплекта, который бывает двух видов:
ВАЖНО: Учтите, что рейки бывают двух типов – старого, подходящего для автомобилей до ВАЗ 2108 и нового образца, ориентированного на десятую модель и модели более поздних годов выпуска.
Подготовка к ремонту
Поскольку речь идет о вмешательстве в рулевую систему, подвеску, подготовке должно быть уделено особое внимание.
Непременно снимите минусовую клемму с аккумуляторной батареи, дабы обесточить автомобиль. Короткие замыкание и перегорание проводки нам не нужно.
Вывешиваем ось
Чтобы безопасно и самостоятельно поменять рулевую рейку в условиях вашего собственного гаража, крайне необходимо грамотно и надежно вывесить переднюю ось автомобиля.
Порой этому вопросу не уделяют должного внимания, в результате чего автомобиль падает, это приводит в лучшем случае к повреждению элементов машины, а в худшем — к травмам самого ремонтирующего.
Дабы все сделать в соответствии с нормами безопасности, вам необходимо:
Оптимальные условия для работы
Демонтаж
Прежде чем поставить новую рулевую рейку, необходимо избавиться от старой. Для этого:
Сборка нового узла
Поскольку рейку извлекали вместе с тягами и наконечниками, перед процессом обратной сборки следует собрать конструкцию из новых деталей.
Установка
Обратная сборка узла с уже новой рулевой рейкой выглядит так:
По завершению замены рулевой рейки обязательно проверьте результат ремонта в движении. Для этого достаточно выехать на дорогу и посмотреть, как будет вести себя автомобиль с новыми рейками.
Проверка работоспособности
Время от времени необходимо проводить осмотр рулевого управления. С чего лучше начать? Обязательно изучите состояние тяг, плотность их посадки, не забывайте и о защитном чехле. Обнаружили трещины или другие повреждения, которые делают устройство негерметичным? Меняйте.
Следует проверить, располагается ли в горизонтальной плоскости спица руля, когда колеса автомобиль поставлены в прямом положении. Если наблюдается хотя бы незначительное отклонение, необходимо выявить причину неисправности и устранить ее, пока она не переросла в опасную проблему.
Чтобы убедиться в исправности рулевого управления автомобиля, нужно покрутить руль до упора по часовой и против часовой стрелки. При этом не должно возникать никаких звуков и заеданий. Руль должен быть закреплен прочно, надежно, зазоры в шарнирах и других деталей недопустимы. Проверьте, затянуты ли до упора болты и гайки креплений.
Если при проверке управления что-то не так, появились стуки или другие проблемы, демонтируйте тяги поворотных рычагов подвески и еще раз проверьте состояние рулевого механизма. Это позволит убедиться в том, что стуки и неполадки вызваны неисправностями именно руля, а не другими причинами, которых может быть немало.
Как поменять рулевую рейку на ВАЗ 2109?
Если у вас есть опыт в замене сцепления на ВАЗ 2109 или в каких либо других операциях по ремонту вашего авто, то заменить рулевую рейку для вас не составит труда.
Неисправности рулевой рейки — видео. А так-же замена рулевых наконечников ваз 2109 своими руками, идет как бонус!
С чего начинаются проблемы
Сегодня, как и много лет назад, ВАЗ 2108 довольно популярен даже несмотря на то, что новое время открыло дорогу многочисленным интересным импортным проектам. К числу достоинств, которые и держат модель на плаву, можно отнести надежность, долговечность и невысокую по сравнению с иномарками цену. На такой машине не страшно поехать и в глубинку, отнюдь не славящуюся своими хорошими дорогами, и на дачу, и в городе появиться не стыдно.
Чаще всего в «восьмерке» выходит из строя ходовая
Когда автомобиль находится в исправном состоянии, и тяга хорошая, и динамика не вызывает нареканий, то наслаждаешься поездкой, скоростью. Но приходит время испытаний, и машина начинает напоминать о том, материальные вещи не вечны. И это всегда неприятное открытие.
Отечественные автомобили ломаются чаще иномарок, причина кроется и в технологии конструирования, и в качестве деталей. Наши всегда стараются сэкономить на всем, даже там, где нельзя. Говоря о неисправностях хорошо всем знакомой «восьмерки», стоит вспомнить о таком механизме, как рулевая рейка, так как именно она довольно часто ломается.
Сначала проблема не слишком заметна, лишь на сложных участках дороги руль начинает биться, словно испугавшись проблем, поджидающих автомобиль на ухабистых трассах бескрайней России. Но вскоре он начинает колотиться почти постоянно, отчего водитель чувствует себя бурильщиком асфальта. После такой поездки непросто привести свои нервы в порядок и не трястись самому. Кроме того, часто слышится стук. Эти два симптома сигнализируют об одном: сдала рулевая рейка.
Перед нами два пути: либо идти в ближайший автомагазин и искать замену механизму, либо проводить ремонт рулевой рейки. Последний вариант считается наиболее оптимальным, экономичным, но требующим ответственного подхода.
Регулировка
Итак, ситуация складывается таким образом, что подтяжка рулевой рейки все же может дать положительный результат. Потому требуется узнать, как подтянуть узел и что для этого потребуется.
Отрегулировать рейку можно через днище автомобиля, сняв защиту двигателя, либо через верх. Во втором случае работу придется выполнять на ощупь. Так что решайте сами, как вам будет удобнее.
Специальный ключик
При отсутствии положительного результата после проведенной регулировки, вам придется устранять люфт и стук методом демонтажа, ремонта или полной замены узла. Тут уж решайте сами.
Полагаться исключительно на корректировку рейки как лекарство от всех ее болезней не стоит. Но и торопиться с выводами о необходимости замены рейки также не стоит. Попробуйте отрегулировать, а там уже действуйте по ситуации.
Короткая рулевая рейка
Приветствую всех гостей и подписчиков моего БЖ.
Как известно у человека которого «укусил тюнинг» практически не бывает ни одной поломки которая не приведет к тюнингу. В общем на моем автомобиле пришла в негодность рулевая рейка, она требовала замены, но не буду-же я покупать обычную рейку от приоры.

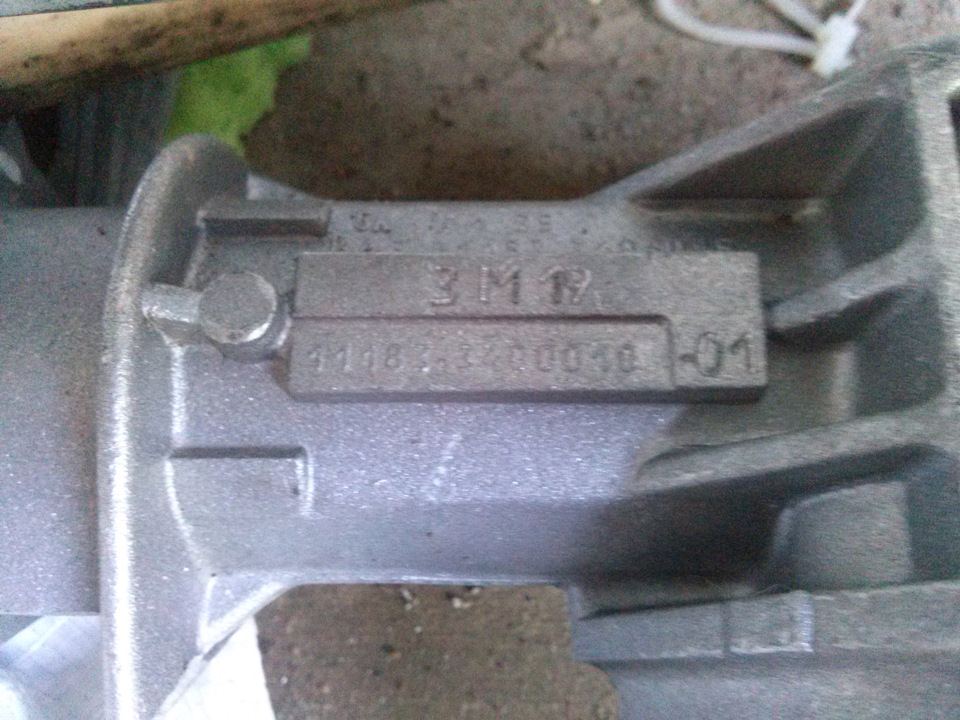

Артикул заводской рейки приора 11183-3400010 — 01
