Ремонт 3D-ручки (нет подачи вперед)
При нажатии кнопки 3D-ручки «Вперед» ничего не происходит. Работает только подача проволоки назад.
3D-ручка использует питание 12 В от блока питания ZYS-1202IC.
Аналогичная надпись на наклейке устройства. Диаметр подаваемой проволоки — 1,75 мм.
Перед использованием устройства необходимо выбрать тип используемого материала — пластик (PLA) или ABS. На ручке имеются также две кнопки подачи проволоки — «Вперед» и «Назад».
Далее подтверждаем выбранный материал и начинается набор температуры. При этом красный индикатор становится зеленым. Рабочая температура — 200 градусов.
На следующем видео можем увидеть последовательность разборки 3D ручки. Нажимаем на две черные кнопки и снимаем насадку.
Под насадкой находится нагреватель. Его сопротивление 7,8 Ом.
Откручиваем винт и снимаем часть корпуса. Внутреннее устройство выглядит следующим образом. Плата имеет маркировку V3 20180512.
С торца находится двигатель. На его выводах смотрим напряжение. Оно является несглаженным — так и должно быть. Величина напряжения 10 В (пульсации до 12 В).
Разъем блока питания подключается с торца. Отсоединяем два разъема, чтобы вытянуть двигатель.
Данная часть отсоединяется от устройства.
Нагреватель припаян при помощи четырех выводов. Отпаивать их не стоит, чтобы вытащить плату.
Выводы на плате также не нужно выпаивать, т.к. нагреватель вставлен в штыри, припаянные на плате, как разъем. Его можно вытянуть из них. Я два выпаял, т.к. они не хотели выходить из разъема.
Плата выглядит следующим образом. В центре стоит безымянная микросхема. Название затерто и плохо читаемо — производитель скорее всего EAST SOFT.
Безымянной микросхемой является аналог или затертая HR7P201FHD/S (8-битный MCU HR7P201)
Номиналы резисторов на одной части платы выглядят вот так.
Резисторы в обвязке дисплея имеют уже следующие номиналы.
Визуально видно сгоревший транзистор с маркировкой A09T. Данной маркировке соответствуют транзисторы MOSFET AO3400A. Характеристики: N-канал, 30 В, 5.7 А. Это распространенная неисправность 3D-ручек.
Производим замену сгоревших транзисторов.
3D ручка полностью исправна и пригодна к дальнейшему использованию.
Не включается 3д ручка
Правильная эксплуатация – это залог длительной работы любой техники. У многих пользователей возникает вопрос о том, почему не включается 3д ручка. Причин может быть несколько, поэтому каждую стоит рассматривать отдельно. Для начала стоит разобраться, что могло спровоцировать неисправность. Следуя рекомендациям и советам, вы легко справитесь с трудностями и устраните поломку.
Рекомендации по проверке подключения
Прежде всего вам потребуется проверить правильность подключения 3д ручки к адаптеру. Убедитесь в том, что дисплей включен, а кабель питания надежно подсоединен. Стоит учитывать, что некоторые модели могут работать от USB-кабеля. Их легко подключить к Powerbank и наслаждаться рисованием в любом месте. Такие возможности повышают комфорт и практичность использования 3д ручки.
Но перед использованием девайса через подключение к USB-кабелю убедитесь в том, источник питания обеспечивает необходимый уровень тока и напряжения. Практически все модели работают при напряжении 5V и силе тока 2А. Если мощность источника питания меньше, тогда на девайс будет подаваться недостаточное питание. Это может привести к серьезным нарушениям в работе устройства.
Часто пользователи сталкиваются с тем, что не включается новая 3д ручка. Некоторые из них пытаются подключить 3д ручку к ноутбуку через USB-кабель. При недостаточной мощности устройство работать не будет. В данном случае для устранения проблемы достаточно заменить источник питания.
Ознакомившись с инструкцией от производителя, вы сможете ответить на вопрос о том, что делать, если 3д ручка не включается. Для начала мы рекомендуем попробовать использовать альтернативный источник питания. Так вы сможете точно определить причину поломки. Если проблема в адаптере, тогда устранить проблему будет легче. Просто подберите источник питания, который будет соответствовать по мощности и другим параметрам.
Совет обратиться к специалистам
Не стоит самостоятельно заниматься ремонтом, чтобы не усугубить ситуацию. Неправильное выполнение определенных манипуляций может привести к возникновению новых неисправностей. Также стоит учитывать, при соответствии определенным параметрам вы сможете рассчитывать на гарантийный ремонт. Но при повреждении серийного номера или пломбы данный вариант восстановления невозможен. Производитель откажет в обслуживании, так как не соблюдены гарантийные условия.
Внимательно знакомьтесь с гарантийными условиями и никогда не нарушайте правила эксплуатации. В таком случае вы сможете воспользоваться сервисным обслуживанием и не обращаться к платным мастерам.
Своевременное обращение к мастеру позволит вам:
Если вы увидели, что индикатор горит, тогда смело можете утверждать, что с источником питания все в порядке. В данном случае, вероятнее всего, сломался нагревательный элемент. Такой дефект требует внимания мастера.
Правильная эксплуатация девайса – залог отсутствия поломок
Во избежание возникновения поломок следует строго придерживаться правил эксплуатации, правильно подключать девайс и всегда вынимать материал после работы. Так вы никогда не столкнетесь с засором 3д ручки и убережете внутренние детали от перегрева. Обрезать пластик после окончания работы требуется под прямым углом. Каждые 30 минут 3д ручку необходимо отключать, чтобы не допустить чрезмерного перегрева.

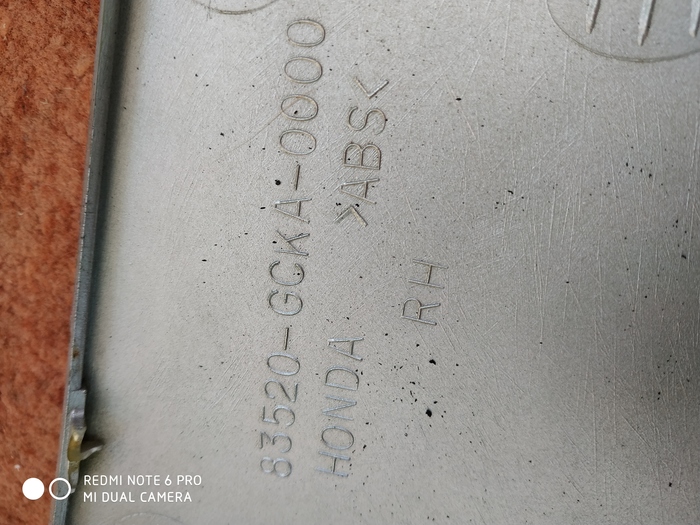

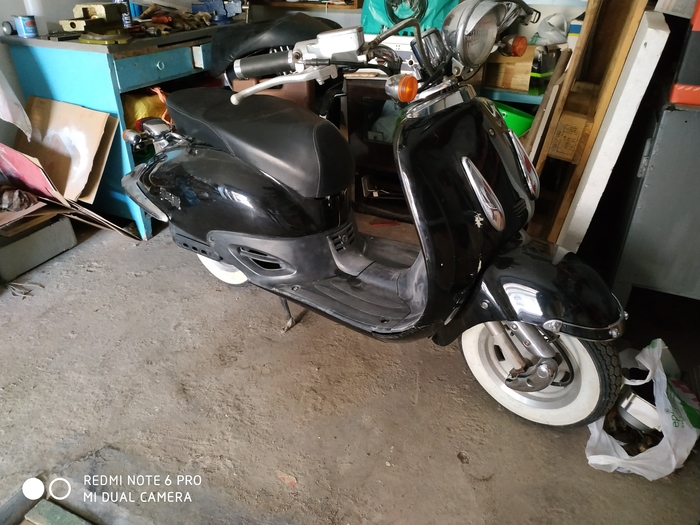

Пайка поломанного пластика 3d ручкой.
Всем привет, решил поделиться своим опытом в этой области, так как сам не ожидал что результат будет сразу положительный. В общем имеем пластиковый обвес для мопеда в удовлетворительном состоянии, на пластике с обратной стороны маркировка >ABS
Перед напайкой материала на нужное место, рекомендую подогреть его феном, чтобы пластик выходящий из ручки остывал не быстро и качественно проникал в структуру ремонтируемого элемента.

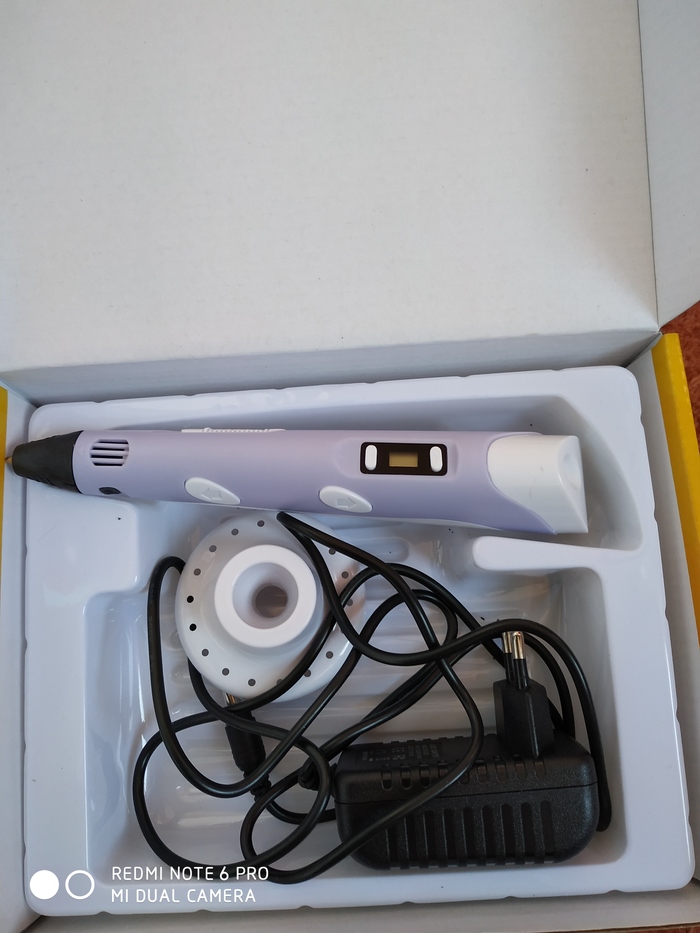

Ручка самая обычная, стоит в пределах 1000руб.
В общем после направления куска подходящего размера даём детали остыть, затем обрабатываем ножем и напильником чтобы получилось что то похожее на недостающий элемент.

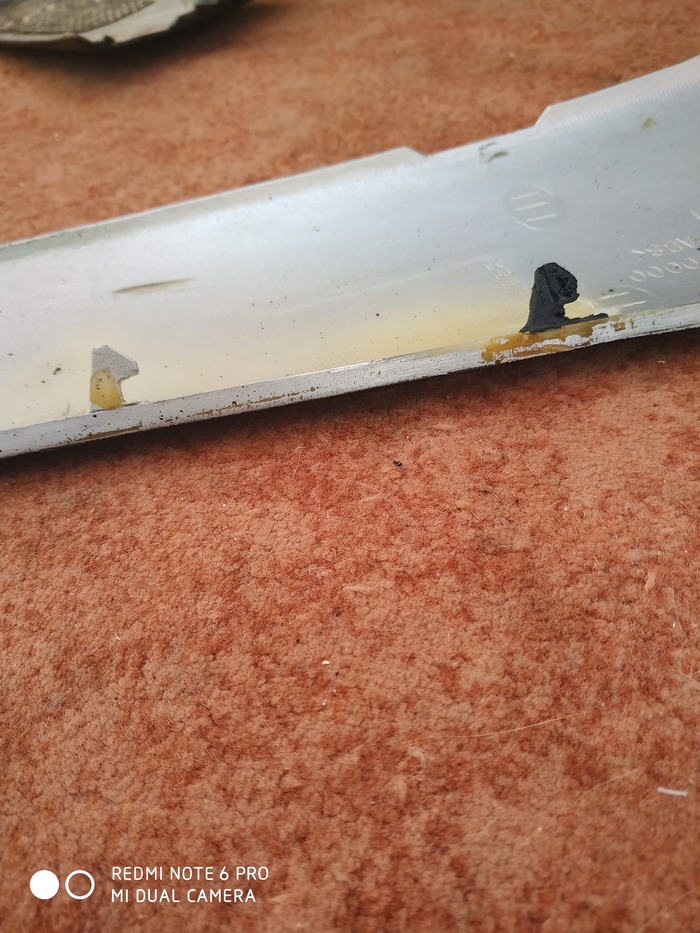

На фото уже вторая попытка, первую я специально отломал чтобы проверить на сколько прочно скрепляются две детали, отломался кусок серого пластика а не место склейки, так что прилипло намертво)в общем опыт есть и он удачный.Всем пока!
ТС, тебя не напрягает надпись на всех фотках? Меня, например, напрягает. И это уже не первый псто с такими фотографиями с надписями. Если эту надпись отключить нельзя значит телефон говно, имхо.
Космофен это же клей, им не наростишь куска которого нет.
ХедХантер и кладмены
Мотивации пост
. а в пустыне она вообще бесценна.
Ответ на пост «Не прокатило»
у всех есть такие родственники.
есть у меня замечательный дядя, которого я видел последний раз лет в 10. Спустя 20 лет он приехал в гости. По дороге его уставший от жизни жигуль тройка немного рыгнул трамблером. Приехал к нему с подкатом, жигуля погрузили и поехали на место семейной сходки.
по приезду дядя очень нахваливал мою машину, а потом, уже за столом, выдал что дарит мне свой жигуль: мол хоть и ломается, но это уже почти ретро и скоро я её смогу продать за все деньги мира. Ну пьяные базары, обычное дело.
потому радуйтесь что проебали отношения с таким замечательнейшим родственником 🙂
В свете последних событий.
Рамзан Кадыров замечен в сепаратизме?
Как все уже знают, Кадыров пригрозил силой отнять у ингушей их земли.
Как это: часть страны решила отобрать территорию у другой части этой же страны?
Интересно, почему на него не заводят дело за призывы к силовому захвату или отчуждение территории?
А ведь это сепаратизм. Развал СССР тоже начался с взаимных претензий его республик. Если какой-то регион России, собирается силой захватить другой регион, то это уже не субьект Российской Федерации. Это самостоятельная государственная единица.
Как вы считаете, можно ли расценивать действия Рамзана Кадырова как прямой отказ подчиняться действущему законодательству России и проявлением сепаратизма?
Прошу юридической помощи, напали чеченцы в метро

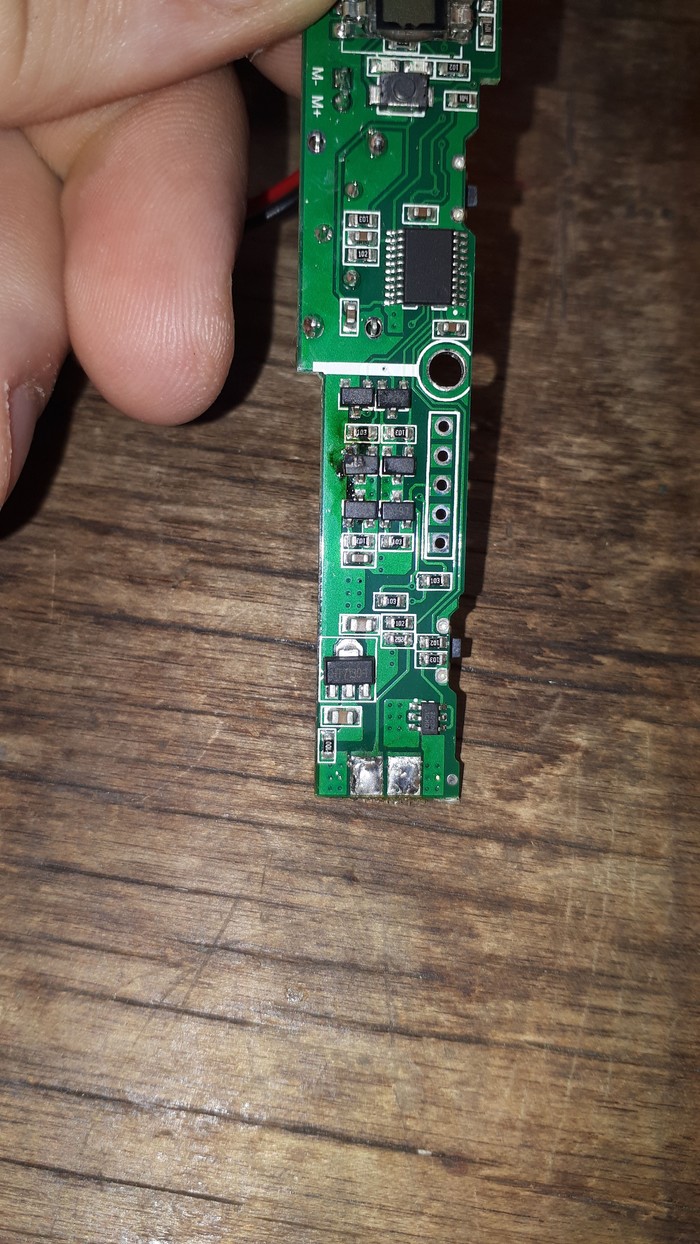

Ремонт 3Д ручки.
Прошу помощи лиги ремонтников, может кто сталкивался. Брат купил ребенку на новый год 3д ручку(фото выше из интернета), ну и собственно проработала она не долго, гарантии нет. Решил глянуть сам, иногда что то получается отремонтировать что называется на коленке. Проблема в том что двигатель крутит только в одну сторону-назад. При разборке видно было сгоревшие полевые транзисторы А03400А или А03400 на корпусе написано было А09Т.
Купил аналог транзистор xor8, при сборке и испытании двигатель заработал в обе стороны, но сгорел нижний левый транзистор. Ну и собственно вопрос что смотреть,менять, выкидывать? Может еще поиграет ребенок, покупать еще одну смысла не вижу если так быстро ломаются.
6.6K поста 10.6K подписчиков
Правила сообщества
Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.
В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах 🙂
Требования к оформлению постов:
1. Максимально полное наименование устройства.
2. Какие условия привели к поломке, если таковые известны.
3. Что уже делали с устройством.
4. Какое имеется оборудование.
5. Ну и соответственно, уровень знаний.
может проблема в микрухе которая управляет транзисторами,может ее поменять и еще раз сгоревшие транзисторы
наверно купил не точный аналог, неподходящий. поэтому сгорело ещё что-то. вообще это нетипичная неисправность. делаем такие ручки. материнки (и тем более детали на них) летят крайне редко. можно взять ещё одну, потом если что собрать одну из двух
Получилось отремонтировать?, Лежит похожая. Так же выгорают выходные транзюки
Сборник различных схем для ремонта компьютерной техники
Всем привет. Пост не ради рейтинга.
Наткнулся в свободном доступе на коллекцию различных схем как ноутбуков, декстопов, так и видеокарт. Думаю пригодится сообществу или начинающим ремонтёрам. Автора сей коллекции не выкладываю, дабы не было рекламы, но многие, я думаю, его знают.
Ссылка на Google Диск :
UPD. Коллекция принадлежит VIK-on

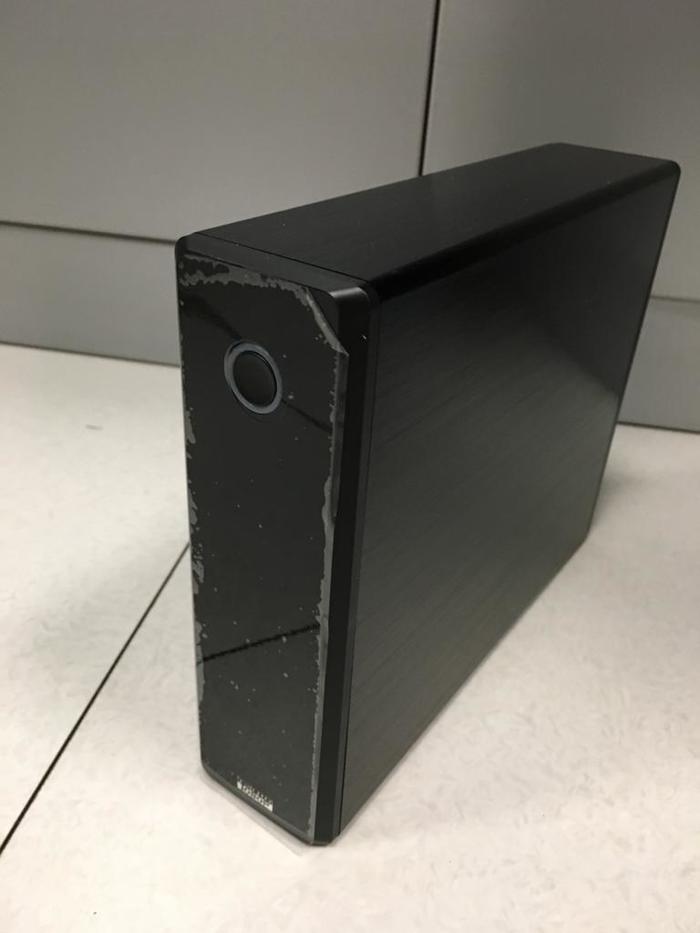

HD Player HD02-8R
Никому не надо на запчасти, для экспериментов или просто поюзать. Бесплатно ну или за пивко )))). 14 штук, новые, без винтов. Самовывоз Москва. Без рейтинга.
для связи rebebe1@yandex.ru
Товарищи Пикабушники! Нужна Ваша помощь в косультации по ремонту кухни для инвалида.
Доброго всем времени суток! Ломаем голову как оборудовать кухню для мамы инвалида. У неё нет ног (отдельная история, почему) и нужен доступ к раковине и электроплите/варочной панели. Ту, что на фото мы выбросим, ибо она хреново работает, духовка плохо нагревается и держит тепло. За занавеской находится фановая труба, стояки с водой. Газа нет.
У нас голова пухнет, как сделать удобно и для мамы и для жены.
Поэтому взываю к коллективному разуму и лиге строителей/ремонтников. Если на Пикабу есть кто-то из Питера, у которого был такой опыт, или своя фирма, которая делает подобные нестандартные работы в т.ч. изготовление мебели мы будем рады пригласить для консультации.
Вид на кухню со входа на лоджию
Вентиляционное отверстие в бетонном коробе.
Вид на кухню из кориора
На пол мы постелим утеплитель и линолеум, потому что всё остальное нельзя, придется поднимать полы во всей квартире. На стенке я могу выложить фартук из кафеля. Балконный блок на лоджию будет убран, проём расширен, чтобы была дверь почти без порога (20мм) и мама смогла выезжать туда без посторонней помощи. На лоджию мы выселим морозильник и старый холодильник, на фото с правой и левой стороны от современного. Лоджию утеплим. Нам так же нужно будет сделать вытяжку.
Просьба не ёрничать, потому что здоровые люди с ногами и руками никогда не смогут понять нужд инвалида, пока не окажутся хотя бы временно на его месте.
Спасибо!
Без рейтинга.
3D-ручка для 3D-печатника, исправление запоротой печати
Про 3D-ручки слышали уже почти все. Многие их пробовали, у многих они есть. Так что, пожалуй, этим гаджетом уже никого не удивишь. И, наверное, если дома есть 3D-принтер, то ручка на его фоне будет смотреться очень смешно. Но… Не стоит спешить, 3D-ручка может стать незаменимым помощником и очень удобным инструментом для любого мейкера. Сейчас я на своем примере покажу, как легко при помощи 3D-ручки спасти объемную модель, которая печаталась 41 час.
Начнем с осмотра гаджета.
Все стандартно, коробка, в ней инструкция, блок питания и сама ручка.
Длина провода у блока питания 1,4 м, должно хватить на большинство розеток, которые рядом со столами.
Блок питания на 12 Вольт, 3 Ампера.
В холостую легко выдает заявленные вольты, ток замерять не стал, тут уж извините. Переходим сразу к тесту.
Ручка, как ручка. Из интересного — это указанный диаметр сопла – 0,7 мм. Большим плюсом лично для меня является то, что ручка всеядная. Можно печатать как PLA, так и ABS. Еще есть ручная регулировка температуры.
Выбор режимов интуитивно прост. Нужно просто нажать на кнопки с боков экрана.
Далее нажимаем на кнопку подачи, можно один раз и отпустить. Начинается нагрев. Нагревается шустро, быстрее чем на 3D-принтере.
При достижении нужной температуры индикатор слева от экрана из красного становится зеленым.
Помимо регулировки температуры на ручке есть регулировка подачи пластика (скорость).
С другой стороны от регулировки подачи есть 2 кнопки – «выдавить» и «вытянуть».
Заправил для первого теста обрезок пластика, оставшегося от прошлой печати.
На первой подаче видно, что в сопле уже был какой-то пластик. Это хорошо, так как ручку реально проверяли. Некоторые производители принтеров поставляют их с распечатанной фигуркой на столе, пользователь сразу видит, что девайс рабочий и печатает как надо.
Тестовый пластик у меня был сразу не просто так, я заправил прозрачный SBS, он достаточно мягкий и часто в печати на принтере бывают с ним проблемы. Тут сразу все пошло бодро.
Небольшое лирическое отступление.
Кстати, очень неплохое дополнение к 3D-ручке. Помимо удобно расположенного пластика по отдельным кармашкам, тут есть отсек для хранения ручки, а также конверт с эскизами на кальке для легкого создания объемных моделей.
Перед делом проверим ручку на простой модельке.
Берем кальку и рисуем по контуру очки.
Когда пластик остынет, его легко можно снять с кальки. Снимаем.
Рисуем вторую дужку.
Далее приплавляем дужки к очкам.
Пластик PLA очень приятный в работе, легко размягчается и приклеивается друг к другу. Но есть один недостаток, его не стоит перегревать, он становится слишком текучим, но об этом позже.
Теперь к делу. Я печатал фигурку монстра Pinky из DOOM 3. Печать сразу не задалась, модель очень сложная с торчащими во все стороны шипами и прочими деталями. Печатал и в 2 экструдера с поддержками из HIPS, и с поддержками, сгенерированными в MeshMixer. Но при переходе к началу рук, всегда что-то отваливалось и приходилось останавливать печать. Возможно виноват пластик, ему почти год и хранился он без пакета и коробки, просто так.
В общем на третий раз я скомбинировал методы печати и на модель с поддержками из MeshMixer добавил поддержки из HIPS пластика. На середине печати увидел, что руки опять оторвало, но плюнул и допечатал до конца, решив просто приклеить испорченные детали.
Детали были допечатаны и сейчас при помощи 3D-ручки я их легко приклею к основной модели.
Вот с таким шовчиком получаются склеенные детали, зато прочно. А выступающий лишний пластик можно сточить или срезать ножом после обработки дихлорметаном.
И приклеиваем новую, качественную.
Получается штопаное творение Франкенштейна.
Вот тут видно в сравнении качество старой и новой морды.
Переходим к рукам. Тут сложнее, местами получилась большая щель.
Но, в принципе, ручка легко справляется и с широкими щелями.
Остается только обработать швы.
Я не стал шкурить и точить их на сухую. Решил обработать всю модель хлористым метиленом, он одинаково хорошо растворяет и PLA, и ABS.
Швы стали более сглаженные, но самое главное — верхний слой пластика стал мягкий и легко срезается ножом, как пластилин. Выравниваем все швы, срезая излишки, и еще раз проходимся кистью с ДХМ.
Напоследок заглянем внутрь 3D-ручки.
Вынимаем черный кончик и выкручиваем один единственный винтик.
Тут видно керамическое сопло с нагревателем и терморезистором, короткую трубку а ля боуден и экструдер на простом щеточном моторе. Подача регулируется скоростью вращения вала мотора. На моторчике стоит маленькая латунная шестеренка, проталкивающая пластик, с другой стороны все это прижимает маленький подшипник с плоским бортиком. В общем все очень просто, как калаш. Да, и помните, я писал про то, что не стоит перегревать PLA пластик. На фото в разобранном виде заметно что с обратной стороны нагревателя, где в нее входит трубка есть что-то красное. Это как раз PLA пластик, я немного порисовал им в режиме нагрева для ABS, и он стал настолько жидким, что пошел в обратную сторону. Если этим злоупотреблять, то я думаю там его может скопиться много и это приведет к перегреву и выходу из строя ручки. Будьте внимательны.
В заключении скажу, что раньше когда у меня не было ручки я был злой… Простите. 🙂 Раньше когда у меня не было такой ручки я заделывал испорченную печать паяльником. Хорошо помогал паяльник с регулировкой температуры. Но… сами понимаете — это не лучший инструмент для ремонта. Нужно одной рукой держать паяльник, другой подавать пруток, а третьей держать саму деталь. Еще вариант химически растворять пластик и заделывать щели. Но когда раствор высыхает он сильно усаживается и появляются провалы. Идеально тут получается именно 3D-ручкой. Из недостатков самой ручки я отмечу лишь питание на 12 В. Так как сейчас есть уже ручки на 5 В и их можно носить с собой, а запитывать от USB аккумулятора, это удобнее чем сидеть у розетки.
