такой вертикальной разметкой обозначают любые элементы дорожных сооружений
2. Вертикальная разметка
Вертикальная разметка в виде сочетания черных и белых полос на дорожных сооружениях и элементах оборудования дорог показывает их габариты и служит средством зрительного ориентирования.
2.1.1
2.1.2
2.1.3
Вертикальная разметка 2.1 обозначает элементы дорожных сооружений (опор мостов, путепроводов, торцевых частей парапетов и тому подобного), когда эти элементы представляют опасность для движущихся транспортных средств.
Вертикальная разметка 2.2 обозначает нижний край пролетного строения тоннелей, мостов и путепроводов.
Вертикальная разметка 2.3 обозначает круглые тумбы, установленные на разделительных полосах или островках безопасности.
Вертикальная разметка 2.4 обозначает направляющие столбики, надолбы, опоры ограждений и тому подобное.
Вертикальная разметка 2.5 обозначает боковые поверхности ограждений дорог на закруглениях малого радиуса, крутых спусках, других опасных участках.
Вертикальная разметка 2.6 обозначает боковые поверхности ограждений дорог на других участках.
Вертикальная разметка 2.7 обозначает бордюры на опасных участках и возвышающиеся островки безопасности.
Вертикальная разметка 2.1 — 2.3
Последнее обновление: 24.04.2020
Комментариев нет
Следующая группа дорожной разметки в ПДД — вертикальная разметка 2.1 — 2.3.
Как средство визуального ориентирования на дороге, вертикальная разметка 2.1 и 2.2 помогает водителям увидеть границы пролетов, опор мостов, путепроводов и боковых ограждений, а разметка 2.3 — издалека увидеть препятствие на разделительных полосах и островках безопасности.
Вертикальная разметка 2.1.1 — 2.1.3
Вертикальная разметка 2.1 представляет собой попеременно черно-белую штриховку под наклоном в 45 градусов, как на рисунке ниже.
Разметку 2.1.1-2.1.3 применяют для обозначения вертикальных элементов (поверхностей) дорожных сооружений (опор мостов, опор освещения, путепроводов, торцов парапетов и прочих препятствий, расположенных в пределах обочины), когда эти элементы представляют опасность для движущихся транспортных средств.
Пример вертикальной разметки 2.1 на фоне дорожной инфраструктуры — на картинке ниже (на столбах освещения).
Разметку 2.1.1 и 2.1.3 наносят на сооружение (препятствие), расположенное соответственно слева или справа от проезжей части, разметку 2.1.2 — если его можно объехать с обеих сторон.
Вертикальная разметка 2.2
Вертикальная разметка 2.2 представляет собой вертикальную черно-белую штриховку (попеременно) по нижнему пролету сооружений, расположенных над дорогой.
Разметку 2.2 применяют для для обозначения нижнего края пролетных строений мостовых сооружений и порталов тоннелей, расположенных на высоте менее 5 метров. Высокие пролеты (более 5 м) не обозначают разметкой.
Вертикальную разметку 2.2 наносят над серединой каждой полосы, по которой осуществляется движение в сторону сооружения, но допускается ее наносить еще и по всей ширине попутного пролета, для лучшей видимости.
На картинке ниже пример нанесения разметки 2.2 на пролетном строении моста.
Высота пролета важна прежде всего для водителей большегрузных машин, перевозящих крупногабаритный груз, размеры которого выходят за рамки обычного.
Вертикальная разметка 2.3
Вертикальная разметка 2.3 представляет собой горизонтальную, попеременно черно-белую штриховку, как на рисунке ниже. Такую штриховку наносят на круглые тумбы.
Разметку 2.3 применяют для обозначения круглых тумб в случаях, когда они располагаются на разделительных полосах, на приподнятых над проезжей частью направляющих островках или приподнятых островках безопасности. Роль круглой тумбы в этих случаях — обозначение препятствия.
Рядом с полосатыми тумбами обычно устанавливают предписывающие знаки «Объезд препятствия», которые показывают возможное направление объезда.
В последние годы круглых тумб на дорогах становится все меньше, им на смену приходят желтые пластиковые тумбы и (или) знаки 8.22.1 — 8.22.3 «Препятствие».
Полный список номеров и изображений линий разметки на сайте avtonauka.ru размещен в Приложении 2 ПДД.
Автор: Сергей Довженко
Последняя редакция: 24.04.2020
Если есть желание поделиться прочитанным, ниже кнопки на выбор. Жмем, не стесняемся.
Тема 4.2. Вертикальная разметка.
Дорога – это не только гладкое дорожное полотно, это ещё и всевозможные дорожные сооружения, которые, с одной стороны, призваны повысить безопасность дорожного движения или увеличить пропускную способность дороги, а, с другой стороны, сами по себе являются физическим препятствием, о которое можно удариться, если его во время не заметить.
Что имеется в виду? Например, если вместо перекрёстка соорудить двухуровневую дорожную развязку, это хорошо – и пропускная способность обеих дорог стала существенно выше, и пересекающиеся потоки транспорта не конфликтуют между собой. Но при этом – на нижней дороге появились опоры эстакады, с которыми водителям надо бы безопасно разминуться, а с верхней дороги вообще можно упасть, пробив ограждающий парапет.
Для улучшения видимости элементов дорожного обустройства их раскрашивают под «зебру». Это и есть вертикальная дорожная разметка – сочетания белых и чёрных полос, нанесённых на вертикальные поверхности различных дорожных сооружений.
А различные дорожные сооружения, это вот что:
– Опоры мостовых сооружений, опоры освещения и даже деревья (если они расположены в пределах обочины).
– Пролетные строения мостовых сооружений и порталов тоннелей.
– Разделительные полосы, приподнятые направляющие островки, островки безопасности, бордюры.
– Круглые тумбы, расположенные на разделительных полосах, а также на приподнятых направляющих островках или приподнятых островках безопасности.
И с каждым из этих дорожных сооружений мы невольно познакомимся, изучая вертикальную дорожную разметку.
Опоры мостовых сооружений, опоры освещения, столбы, деревья и т.п.
Перед нами двухуровневая дорожная развязка. Обратите внимание – на ближних к нам опорах мостового сооружения нанесены наклонные чёрные и белые полосы.
Такой разметкой обозначают вертикальные препятствия, расположенные в пределах дороги.
Но не все подряд! А только те, которые представляют опасность для движущихся транспортных средств.
К таким вертикальным препятствиям (представляющим опасность) ГОСТ Р 52289-2004 относит не только опоры мостовых сооружений, но и опоры освещения, и даже деревья, растущие на обочине, если только они расположены на расстоянии менее 1 м от края проезжей части.
Разметка 2.1.1, 2.1.2, 2.1.3 – обозначает элементы дорожных сооружений (опор мостов, путепроводов, торцевых частей парапетов и тому подобного), когда эти элементы представляют опасность для движущихся транспортных средств.
Разметку 2.1.1 наносят на препятствие, которое можно объехать только справа.
Разметку 2.1.2 наносят на препятствие, которое можно объехать с обеих сторон.
Разметку 2.1.3 наносят на препятствие, которое можно объехать только слева.
Водителю легкового автомобиля нет нужды беспокоиться проедет ли он под этим перекрытием тоннеля. А для контейнеровоза высота пролётного строения может оказаться недостаточной.
Разметка 2.2 – обозначает нижний край пролетных строений мостовых сооружений и порталов тоннелей, расположенных на высоте менее 5 м.
Разметку наносят над серединой каждой полосы, по которой осуществляется движение в сторону сооружения.
Этот приподнятый островок безопасности оборудован двумя круглыми тумбами. Для того, чтобы их было хорошо видно всем участникам дорожного движения, на тумбы нанесли вертикальную разметку.
Разметка 2.3 – применяется для обозначения круглых тумб в случаях, когда они располагаются на разделительных полосах, приподнятых направляющих островках или приподнятых островках безопасности.
А это, так называемые, сигнальные столбики. Их устанавливают на участках дорог, не требующих более серьёзного ограждения, красят белым цветом и наносят широкую наклонную полосу чёрного цвета. При этом направляющие столбики снабжают специальными световозвращающими устройствами с тем, чтобы их хорошо было видно и в тёмное время суток.
Разметка 2.4 – Наносится на сигнальные столбики, и представляет собой широкую наклонную полосу чёрного цвета.
Сигнальные столбики устанавливают на обочине на расстоянии не менее 1,0 метра от края проезжей части.
На участках дорог, где из соображений безопасности требуется не просто обозначить край проезжей части, а установить надёжные боковые ограждения, эти самые надежные боковые ограждения и установят.
Один из примеров применения таких боковых ограждений – это участки дорог на многоуровневых развязках.
Такое же ограждение устанавливают и на опасных закруглениях обычных равнинных дорог.
Такое же ограждение устанавливают и на прямом участке дороги, если только справа и слева крутые откосы, и любой съезд с дороги смертельно опасен.
Разметка 2.5 – вертикальные чередующиеся черные и белые полосы.
Такую разметку применяют для обозначения боковых поверхностей дорожных ограждений на опасных участках дорог.
На прочих участках дорог, не отличающихся какой-то особой опасностью, боковые ограждения тоже могут присутствовать. Только разметка на них будет другая – по всей длине ограждения на белом фоне широкая чёрная полоса.
Разметка 2.6 – широкая чёрная полоса на белом фоне.
Такую разметку применяют для обозначения боковых поверхностей дорожных ограждений на прочих участках дорог, не относящихся к случаям, где применяется разметка 2.5.
Опасными для водителей могут быть и элементы оборудования дорог, например, высокие бордюры тротуаров на некоторых специфичных участках дорог.
На таких участках дорог на приподнятые бордюры тоже наносят широкие вертикальные полосы чёрного цвета.
Разметка 2.7 – вертикальные чёрные линии на белом фоне.
Такую разметку наносят на боковые поверхности приподнятых направляющих островков, островков безопасности и бордюров, расположенных на расстоянии менее 1 м от проезжей части.
У строители дорожного движения нанесли вертикальную разметку только на ближние к нам опоры моста, а на дальние не стали. Почему?
1. Кончилась краска, скоро вернутся и обязательно нанесут.
2. Они сделали всё правильно. Такая разметка наносится не на все подряд вертикальные элементы обустройства дороги, а только на те, которые представляют опасность. Разметка уже сделала своё дело, она привлекла внимание, и теперь водители проедут это место со всей необходимой осторожностью.
Такой вертикальной разметкой обозначают нижний край пролётного строения тоннелей, мостов и путепроводов. Но кто же увидит её в темное время суток?
1. Хорошо уже и то, что её днём видно.
2. Вертикальная дорожная разметка наносится специальной краской, и ночью её тоже хорошо видно в свете фар.
Какую информацию сообщает водителям такая разметка на боковой поверхности дорожного ограждения?
1. Это красивый участок дороги.
2. Это опасный участок дороги.
Какую информацию сообщает водителям такая разметка на боковой поверхности дорожного ограждения?
1. Это опасный участок дороги.
2. Нет, этот участок дороги не отличается повышенной опасностью. Опасностью скорее является само ограждение дороги. И чтобы уберечь водителей от случайного касательного столкновения с ограждением, его покрасили в белый цвет и для контраста нанесли черную полосу.
Бордюр тротуара выкрашен в белый цвет и поверху нанесены чёрные полосы. Для чего это сделано?
2. Это вертикальная дорожная разметка. Такой разметкой обозначают бордюры на опасных участках дорог.
Вопросы по теме «Дорожная разметка». Онлайн билеты экзамена ГИБДД в России 2020 года

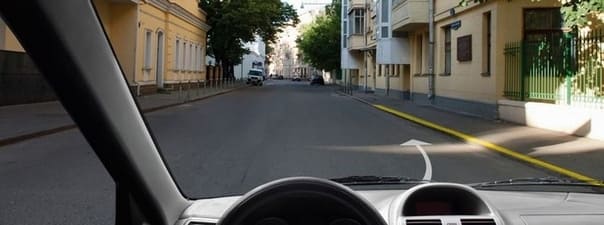

Разрешено ли Вам произвести остановку в указанном месте?
Правильный ответ: 1
Сплошная линия разметки 1.4 жёлтого цвета обозначает места, где запрещена остановка. Применяется самостоятельно или в сочетании со знаком 3.27 «Остановка запрещена», как в данном случае. В указанном месте Вы можете произвести остановку, т. к. остановитесь вне зоны действия знака 3.27, определяемой длиной разметки жёлтого цвета. («Дорожные знаки», «Горизонтальная разметка»).
Вы намерены повернуть налево. Где следует остановиться, чтобы уступить дорогу легковому автомобилю?
Правильный ответ: 2
Согласно знаку 2.4 «Уступите дорогу» водители должны пропускать транспорт, движущийся по пересекаемой дороге. Разметка 1.13 в виде треугольников указывает место, где при необходимости следует остановиться. У Вас такая необходимость есть, так как при повороте налево Вы уступаете дорогу легковому автомобилю. («Дорожные знаки», «Горизонтальная разметка»)

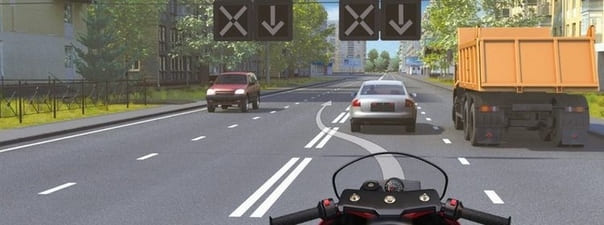

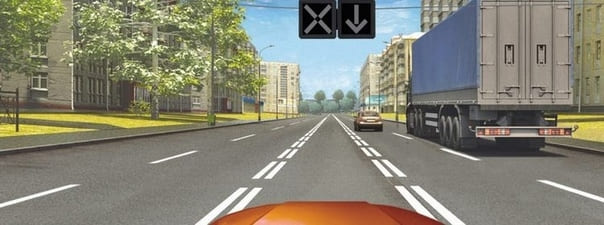

Разрешен ли Вам выезд на полосу с реверсивным движением, если реверсивный светофор выключен?
Правильный ответ: 3
При выключенных сигналах реверсивного светофора, который расположен над полосой, обозначенной с обеих сторон разм. 1.9, въезд на эту полосу запрещен. (Пункт 6.7 ПДД).

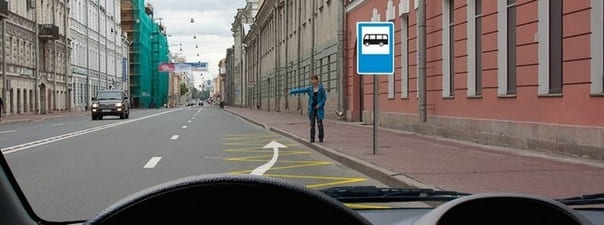

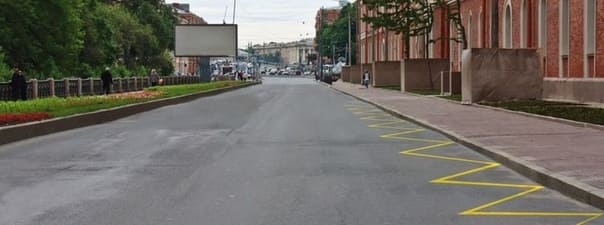

Можно ли Вам остановиться в этом месте для посадки или высадки пассажиров?
Правильный ответ: 2
В данном случае место остановки маршрутных транспортных средств обозначено соответствующим знаком и жёлтой зигзагообразной разметкой 1.17. Остановка в указанном месте допускается, если Вы произведёте ее для посадки или высадки пассажиров и в это время не создадите помех движению маршрутных транспортных средств. («Дорожные знаки», «Горизонтальная разметка», пункт 12.4 ПДД).

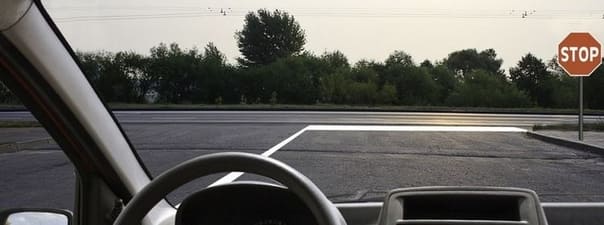

Что означает разметка в виде надписи «СТОП» на проезжей части?
Правильный ответ: 2
Разметка 1.21 (надпись «СТОП») предупреждает о приближении к стоп-линии (разметке 1.12), когда она применяется в сочетании со знаком 2.5 «Движение без остановки запрещено». («Горизонтальная разметка»).

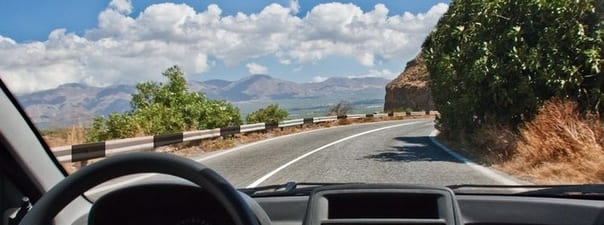

О чем предупреждает Вас вертикальная разметка, нанесенная на ограждение дороги?
Правильный ответ: 3
Вертикальная разметка 2.5 обозначает боковые поверхности ограждений дорог на закруглениях малого радиуса, крутых спусках, других опасных участках. Правильный ответ – третий.

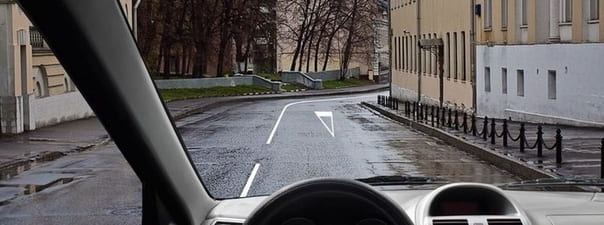

Разметка в виде треугольника на полосе движения:
Правильный ответ: 2
Разметка 1.20 предупреждает о приближении к разметке 1.13, которая указывает место, где водитель должен при необходимости остановиться, уступая дорогу транспортным средствам, движущимся по пересекаемой дороге. («Горизонтальная разметка»).

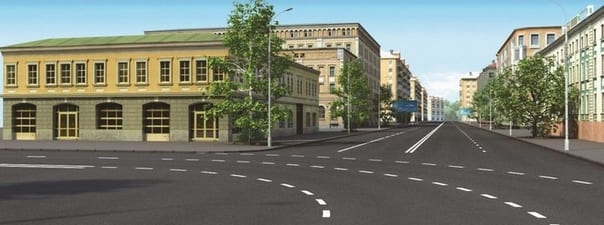

Что обозначают прерывистые линии разметки на перекрёстке?
Правильный ответ: 2
«Горизонтальная разметка» 1.7 обозначает полосы движения в пределах перекрестка..
Разрешается ли Вам перестроиться?
Правильный ответ: 1
Реверсивные светофоры выключены. Двойная прерывистая линия разметки 1.9 разделяет транспортные потоки противоположных направлений. Прерывистую линию разметки 1.5, находящуюся слева пересекать не запрещается, поэтому Вам можно перестроиться на левую (соседнюю) полосу и продолжить движение по ней. (Пункт 6.7 ПДД)

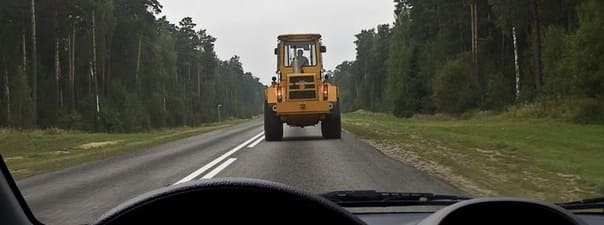

Можно ли Вам выполнить обгон при наличии данной разметки?
Правильный ответ: 1
Разметку 1.11 разрешается пересекать со стороны прерывистой линии, а также и со стороны сплошной, но только при завершении обгона или объезда препятствия. В данной ситуации Вам выполнить обгон можно, независимо от скорости трактора. («Горизонтальная разметка»).

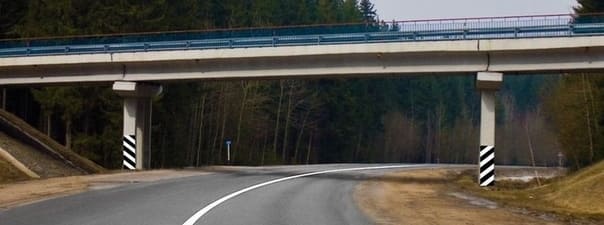

Такой вертикальной разметкой обозначают:
Правильный ответ: 2
Вертикальной разметкой 2.1 обозначают элементы дорожных сооружений, когда эти элементы представляют опасность для движущихся транспортных средств.
Эта разметка, нанесённая на полосе движения:
Правильный ответ: 3
Разметка 1.19 предупреждает о приближении к сужению проезжей части (уменьшается количество полос движения в данном направлении). («Горизонтальная разметка»).
Правильный ответ: 2
Линию горизонтальной разметки 1.11 разрешается пересекать со стороны прерывистой, а также и со стороны сплошной, но только при завершении обгона или объезда. Водитель «А», выезжающий со двора, нарушает Правила. Разрешается движение автомобиля, совершающего разворот по траектории «Б». («Горизонтальная разметка»).

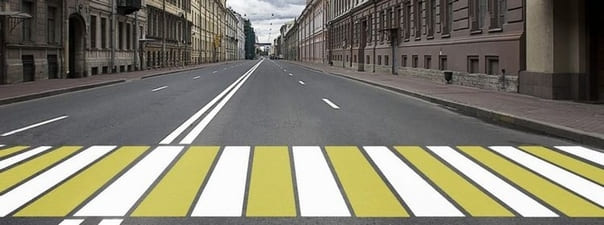

Какой пешеходный переход обозначает данная разметка?
Правильный ответ: 3
Разметка 1.14.1 («зебра»), с использованием желтого фона в целях усиления ее восприятия водителями и, соответственно, повышения безопасности движения пешеходов применяется часто. Она может обозначать любой пешеходный переход – как регулируемый, так и нерегулируемый. («Дорожная разметка»).
В каком из указанных мест Вам разрешено пересечь сплошную линию разметки и остановиться?
Правильный ответ: 2
Разделительная полоса не предназначена для движения и остановки транспортных средств. (Место «А»). В месте «Б» – Вам можно останавливаться. Линия разметки 1.2 в данном случае обозначает край проезжей части, граничащий с обочиной. В такой ситуации ее допускается пересекать для остановки ТС на обочине и при выезде с нее в местах, где разрешена остановка или стоянка. (Пункт 1.2 термин «Разделительная полоса», «Горизонтальная разметка»)
Разрешён ли Вам такой маневр при выключенных реверсивных светофорах?
Правильный ответ: 4
Прерывистую линию 1.9 горизонтальной разметки, разделяющую транспортные потоки противоположных направлений, при выключенных реверсивных светофорах пересекать ЗАПРЕЩАЕТСЯ. («Горизонтальная разметка»).
Разрешена ли Вам остановка в этом месте?
Правильный ответ: 3
Сплошная линия разметки 1.4 жёлтого цвета обозначает места, где запрещена остановка. Применяется самостоятельно или в сочетании со знаком 3.27 «Остановка запрещена». Действие её распространяется также на ту сторону дороги, где она нанесена. Прилегающий тротуар является частью стороны дороги. Остановка Вам на всей длине разметки запрещена. («Горизонтальная разметка»).
Можно ли Вам выполнить обгон при наличии данной разметки?
Правильный ответ: 3
В данной ситуации Вы:
Правильный ответ: 2
Знак 2.5 «Движение без остановки запрещено» установлен перед пересечением проезжих частей. При наличии стоп-линии (разметка 1.12) запрещается движение без остановки перед стоп-линией. («Дорожные знаки», «Горизонтальная разметка»).
Чем необходимо руководствоваться, если значения дорожных знаков и линий горизонтальной разметки противоречат друг другу?
Правильный ответ: 2
В случае, когда значения дорожных знаков, в том числе временных, и линий горизонтальной разметки противоречат друг другу, водители должны руководствоваться знаками. («Горизонтальная разметка»).
Чем необходимо руководствоваться, если нанесённые на проезжей части белые и оранжевые линии разметки противоречат друг другу?
Правильный ответ: 2
Данная вертикальная разметка:
Правильный ответ: 3
Вертикальная разметка 2.7 обозначает бордюры на опасных участках дорог.
Допускается ли пересекать сплошную линию разметки, обозначающую край проезжей части?
Правильный ответ: 2
Линию разметки 1.2 допускается пересекать для остановки транспортного средства на обочине и при выезде с нее в местах, где разрешена остановка или стоянка. («Горизонтальная разметка»).
Разрешается ли Вам поставить автомобиль на стоянку в этом месте?
Правильный ответ: 3
Жёлтая прерывистая линия 1.10 горизонтальной разметки обозначает места, где запрещена стоянка. Применяется самостоятельно или в сочетании со знаком 3.28 «Стоянка запрещена». («Горизонтальная разметка»).

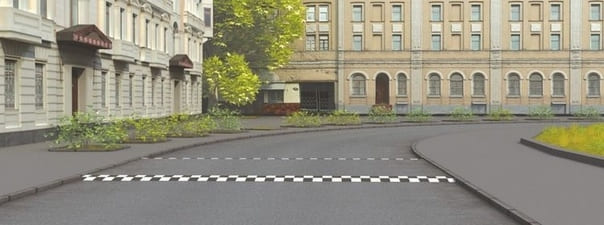

Данная разметка обозначает:
Правильный ответ: 2
Горизонтальная разметка 1.25 обозначает искусственную неровность на проезжей части (так называемый «лежащий полицейский»).
Какой маневр Вам запрещается выполнить при наличии данной линии разметки?
Правильный ответ: 4
В данном случае прерывистая линия горизонтальной разметки 1.5 разделяет транспортные потоки. Пересечение ее разрешается с любой стороны. Она ничего не запрещает при выполнении перечисленных маневров. Наоборот, чётко Вас ориентирует, на какой стороне движения находитесь. («Горизонтальная разметка»).
Такой вертикальной разметкой обозначают боковые поверхности ограждений:
Правильный ответ: 2
Вертикальной разметкой 2.6 обозначают боковые поверхности ограждений во всех случаях, когда не применяется разметка 2.5 используемая на закруглениях дорог, крутых спусках, других опасных участках.
Что обозначает эта разметка:
Правильный ответ: 3
Разметка 1.24.2 дублирует знак 3.24 «Ограничение максимальной скорости» и применяется совместно с ним. («Горизонтальная разметка», «Дорожные знаки»).
Движение по предназначенной для велосипедистов полосе проезжей части, которая обозначена данной разметкой, разрешается:
Правильный ответ: 1
По полосе проезжей части, обозначенной разметкой 1.23.3 кроме велосипедистов допускается движение только на мопедах. («Горизонтальная разметка», пункт 24.7 ПДД).

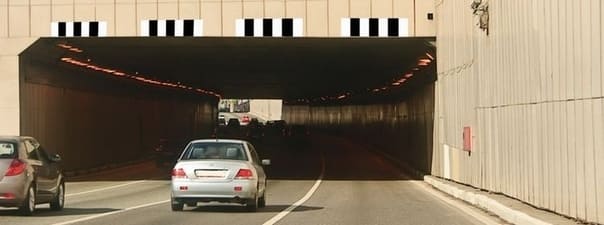

Такой вертикальной разметкой обозначают:
Правильный ответ: 1
Вертикальной разметкой 2.2 обозначается нижний край пролётного строения тоннелей, мостов и путепроводов. («Вертикальная разметка»).

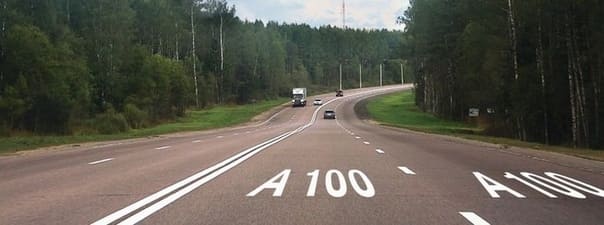

Что означает разметка А100, нанесенная на проезжую часть дороги?
Правильный ответ: 3
Такая горизонтальная разметка 1.22 обозначает номер дороги.

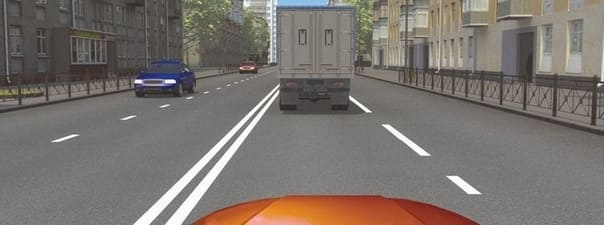

Разрешается ли Вам пересекать двойную сплошную линию горизонтальной разметки?
Правильный ответ: 4
Двойную сплошную горизонтальную разметку 1.3, разделяющую транспортные потоки противоположных направлений, пересекать ЗАПРЕЩАЕТСЯ во всех случаях. («Горизонтальная разметка»).
О чем информирует Вас увеличение длины штриха прерывистой линии разметки?
Правильный ответ: 3
Разметка 1.6 (линия приближения – прерывистая линия, у которой длина штрихов в три раза превышает промежутки между ними) предупреждает о приближении к сплошной линии 1.1 (может быть и 1.11), которая разделяет транспортные потоки, в данном случае, попутных направлений. («Горизонтальная разметка»).
Данная разметка обозначает:
Правильный ответ: 3
Желтой линией разметки 1.17 обозначают места остановок маршрутных транспортных средств и стоянки такси («Горизонтальная разметка»), на которых остановка других ТС возможна только для посадки и высадки пассажиров, если это не создаст помех движению маршрутных ТС или ТС, используемых в качестве легкового такси (Пункт 12.4. ПДД).

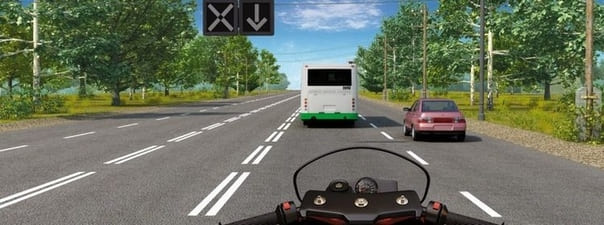

Если реверсивные светофоры выключились, Вам следует:
Правильный ответ: 1
При выключенных сигналах реверсивного светофора, который расположен над полосой, обозначенной с обеих сторон разметкой 1.9, въезд на эту полосу запрещён. Вам необходимо перестроиться на правую полосу. (Пункт 6.7 ПДД, «Горизонтальная разметка»).
Вы можете объехать препятствие:
Правильный ответ: 1
Знаки имеют приоритет над разметкой. Поэтому согласно знаку 4.2.2 «Объезд препятствия слева» Вы должны продолжить движение по траектории «А». («Дорожные знаки», «Горизонтальная разметка»).

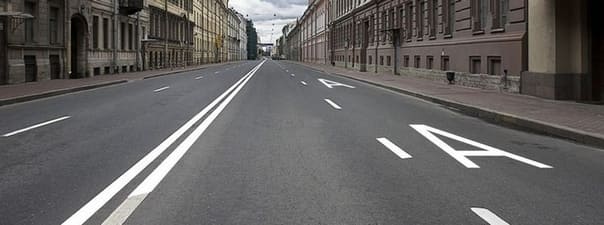

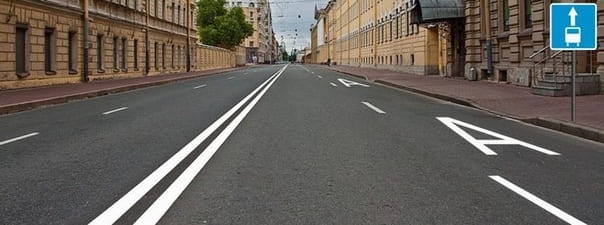

Правая полоса предназначена для движения:
Правильный ответ: 3
По крайней правой полосе, обозначенной разметкой 1.23.1 (в виде буквы «А») и знаком 5.14 «Полоса для маршрутных транспортных средств» из перечисленных в ответах Т.С. имеют право на движение автобусы и троллейбусы, движущиеся по установленным маршрутам с обозначенными местами остановок, относящиеся к маршрутным транспортным средствам, а также школьные автобусы и легковые такси. (Пункт 1.2 ПДД, «Дорожные знаки», «Горизонтальная разметка»).

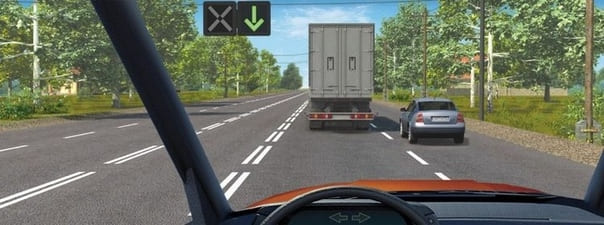

Разрешается ли Вам перестроиться на полосу с реверсивным движением в данной ситуации?
Правильный ответ: 1
Зелёная стрелка реверсивного светофора разрешает движение по реверсивной полосе. Вы можете пересечь двойную прерывистую линию разметки 1.9, для движения по ней, т.е. в попутном направлении. (Пункт 6.7 ПДД, «Горизонтальная разметка»).
Разрешается ли Вам остановка в этом месте?
Правильный ответ: 1
Прерывистая жёлтая линия разметки 1.10 обозначает места, где запрещена стоянка. Ничего противоречащего остановке нет. («Горизонтальная разметка»).
При наличии данной разметки, нанесенной на полосе движения, Вам разрешено выполнить:
Правильный ответ: 3
Горизонтальная разметка 1.18 разрешает с данной полосы поворот налево и разворот. («Горизонтальная разметка»).
Разметкой в виде буквы «А» обозначают?
Правильный ответ: 2
Горизонтальная разметка 1.23.1 (в виде буквы «А») обозначает специальную полосу для маршрутных транспортных средств, к которым относятся автобусы и троллейбусы, движущиеся по установленным маршрутам с обозначенными остановками. К этой категории не относятся маршрутные такси.
При использовании информации в электронном виде (интернет-сайт, электронный файл и т. п.) в каждом случае необходимо размещение активной гиперссылки на главную страницу Сайта или на страницу размещения соответствующего материала.
Все замечания и вопросы по сотрудничеству направляйте по электронной почте: auto@vercity.ru.
Обращаем ваше внимание на то, что изображения являются чьей-либо собственностью и некоторые из них добавлены посетителями сайта. Администрация сайта не располагает информацией о правомерности публикования этих материалов.
Все изображения размещены в ознакомительных целях.
