почему обд2 не подключается через блютуз к телефону

Настройка подключения к Bluetooth адаптеру ELM327 на Android

Для начала, убедитесь, что у вас есть адаптер OBDII ELM327 с типом подключения Bluetooth.

Вам необходимо вставить его в диагностический разъем (также известный как разъем OBD2) и включить зажигание или запустить двигатель. Если у вашего адаптера на корпусе есть кнопка включения — нажмите ее.

Шаг №1: Настроить связь с адаптером в системных настройках Bluetooth вашего телефона или планшета. Если вы это уже сделали, либо в системных настройках вашего устройства нет раздела Bluetooth, в котором можно добавить устройство (такое часто встречается на мультимедийных системах) — переходите к шагу №2.

ВНИМАНИЕ! В зависимости от версии Android, шаги, необходимые для связи телефона с адаптером могут различаться!

Откройте системные настройки вашего телефона (настройки Android, не Car Scanner) и перейдите в раздел Bluetooth. Включите Bluetooth.

Вам необходимо добавить новое Bluetooth устройство. В некоторых версиях Android поиск Bluetooth устройств начинается сразу после перехода в раздел Bluetooth и включения Bluetooth, а в других нужно выбрать пункт «Добавить новое устройство» (название также может отличаться).

Подождите немного пока идет обнаружение Bluetooth устройств, находящихся поблизости и найдите в списке обнаруженных устройств ваш адаптер.

Обычно адаптер называется “OBDII”, “obd2” или что-то в этом роде. Если у вас фирменный адаптер, то его название может быть схожим с названием бренда производителя (например «Viecar», «VLink») и т.д.

ВНИМАНИЕ! Адаптер никогда не называется брендом или моделью вашего автомобиля и никогда не называется «MY CAR». Не путайте адаптер с мультимедийной системой вашего автомобиля!

Нажмите на адаптер. Для многих адаптеров требуется ввод ПИН-кода (пароля).

Обычно ПИН-код «0000», «1234», «7890» или «1111», но если эти пароли не подходят, то обратитесь к документации от вашего адаптера или к продавцу.

Шаг №2: Выбор адаптера в Car Scanner.

Откройте Car Scanner и перейдите в настройки (кнопка в виде шестеренки в правом верхнем углу)

Выберите тип подключения: Buetooth (не выбирайте Bluetooth LE (4.0) — это совершенно другая технология связи!)

Нажмите на кнопку «Выбрать устройство». Вы перейдете в окно поиска находящихся рядом устройств Bluetooth.

Подождите, пока ваш адаптер будет обнаружен.

Вот и все, настройка подключения завершена. Теперь Вам нужно просто нажать на большую зеленую кнопку «Подключить» на главном экране программы.

Источник

пропадает блютуз elm327

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь. Как стать трастовым.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

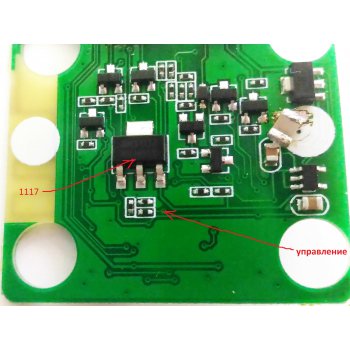

Нет, у него опорное внутри должно быть. На ногу adj через делитель подаётся выходное напряжение. Стабилизатор его сравнивает с опорным и по результатам подстраивает выходное.
По ссылке расписано: cds.linear.com/docs/en/application-note/AN140fa.pdf

Я с pic не возился, но обычно ноги микроконтроллеров имеют 3 состояния: 0, Uпит, High-Z.
При High-Z нога имеет большое сопротивление, тогда стабилизатор работает как по книжке.
При «0» у делителя нижний резистор шунтируется третьим резистором. Будет другое напряжение.
При «1» по идее он должен перестать стабилизировать, на выходе напряжение от нагрузки зависеть будет. В документации на стабилизатор написано, что он пытается удержать 1,25В между выходом и adj.

А он bluetooth питает? Скорее всего для изменения напряжения на потребителе. Я сомневаюсь, что в такой схеме имеет смысл сильно заморачиваться на подавление помех.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Источник

ELM327 bluetooth не видит телефон и не подключается – что делать

Почему elm327 не подключается к эбу?

Основные причины, по которым пользователю не удается установить связь автосканера ELM327 Bluetooth Mini с авто (OBD2):

Работа автомобильных адаптеров ЕМЛ327 ЮСБ возможна на определенных моделях машин:

Elm 327 не подключается к эбу (электронным блоком управления): что делать?

Если адаптер elm327 не подключается к ЭБУ ваз 2114, то возможно, что Вы приобрели версию 2.1 либо версию 1.5, которая переделана из 2.1. Дело в том, что в таких устройствах используется другой вариант блютуз-модуля, поддерживающий работу лишь 2-х протоколов из имеющихся 6-ти.

Если же Ваш адаптер elm327 ваз 2114 действительно относится к версии 1.5 и имеет все шесть протоколов, то откорректировать работу и подстроиться под команды ЭБУ можно при помощи ручного введения строк инициализации.

Столь внимательное и ответственное отношение к техническому состоянию собственного автомобиля станет гарантией безопасности для Вас и Ваших близких. Поездки любой дальности перестанут быть испытанием собственного везения и превратятся в комфортные путешествия, приносящие максимум удовольствия.

Следует отметить, что подобные ситуации возникают довольно редко. Как правило, качественный автосканер, приобретенный у добропорядочного продавца, не преподносит обладателю никаких неприятных сюрпризов. Главное, чтобы в процессе покупки/заказа устройства была учтена марка машины, год ее выпуска и пр. Целесообразно уточнить у продавца, насколько хорошо адаптируется и работает elm327 на ваз 2114.

Что делает сканер elm327

Функциональность ELM327 довольно обширна. Но во многом зависит от поддержки тех или иных возможностей конкретной версией адаптера, ЭБУ самой машины, а также ПО, которое используется для диагностики.

Помимо чтения, расшифровки и очистки диагностических кодов ошибок, сканер умеет отображать в реальном времени обороты двигателя и скорость авто, температуру всех жидкостей, текущий расход топлива и воздуха, положение дроссельной заслонки, давление в топливной системе и многое другое.

В некоторых авто с помощью адаптера ELM327 можно разблокировать и перенастроить автоматическое запирание замков и складывание зеркал, отзывчивость педали газа, данные приборной панели.

Что делать, если подключиться не удается?

Действия по устранению проблемы:

Что делать, чтобы elm327 соединился с эбу?

Важно знать При такой проблеме первое, что нужно сделать — попробовать подсоединить гаджет к соответствующему разъему, расположенному в автомобиле.

Алгоритм действий, в соответствии с инструкцией, при этом будет таков:

Что такое elm327

Обозначение ELM327 хорошо знакомо многим автовладельцам. Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II. Полезный прибор используется для диагностики неисправностей, считывания показателей работы и обнуления ошибок ЭБУ (электронного блока управления).

Внешний осмотр

Визуально определить качественный адаптер не так уж просто. Непрозрачный или тёмный пластиковый корпус делает невозможным осмотр компонентов. Их миниатюрность и трудночитаемая маркировка ещё больше усложняют дело.

Тип подключения

Существует несколько версий ELM327 с разными интерфейсами подключения. Самыми распространёнными являются адаптеры с Bluetooth, Wi-Fi и USB. Отличаются они не только возможностью соединения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.

Версия прошивки

ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.

Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.

По факту сейчас в продаже доступны три варианта клонов ELM327:

Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.

Тип диагностического разъёма авто

У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.

Elm327 не подключается к эбу

В связи с возросшим количеством некачественных адаптеров, в случае если Вы столкнулись с проблемой, что Ваш адаптер elm327 не подключается к ЭБУ автомобиля, значит скорее всего проблема в том, что Вам продали адаптер с версией 2.

1 либо версией 1.5 переделанной из версии 2.1. В данных адаптерах применен другой блютуз модуль который поддерживает работу только с двумя протоколами из 6. Именно поэтому чаще всего Вы получаете соединение со смартфоном адаптера, а при попытке соединения с ЭБУ автомобиля, адаптер пишет, что эбу не отвечает. Вот небольшое видео по наглядному сравнению версия адаптеров.

Если же у Вас адаптер elm327 с честной версией 1.5 где присутствуют все 6 протоколов из 6, Вам могут помочь строки инициализации которые помогают прибору подстороиться под команды ЭБУ Вашего автомобиля.

Строки инициализации к программам Torque и HobDrive для автомобилей использующих нестандартные протоколы соединения.В настоящее время широкую популярность приобрели различные диагностические адаптеры призванные встать на помощь автомобилисту в диагностике собственного автомобиля.

Наибольшую популярность имеют адаптеры серии elm327 которые поддерживают работу с большинством иномарок после 1996 года, а так же автомобилями отечественного производства. Однако на практике владельцы отдельных марок авто испытывают трудности в подключении своего автомобиля к диагностической программе которая отказывается связываться с электронным блоком управления автомобиля.

Наиболее распространенной на данный момент является программа Torque, так к примеру при подключении данной программы автомобилей японского рынка выпущенных для внутреннего использования и не имеющих полноценной поддержки OBD2 стандарта пользователь сталкивается с тем, что программа не может соединиться с ЭБУ.

Для каждой марки автомобиля используется своя строка инициализации, в данной статье мы приведем наиболее распространенные строки инициализации:— Toyota JDM Nadia/HarrierATIB96 nATIIA13 nATSH8213F1 nATSPA5 nATSW00 — Toyota JDM 10400baudATIB10 nATIIA13 nATSH8013F1 nATSPA4 nATSW00 — Toyota JDM CAN mode21ATSP6 nATAL nATSH7E0 nATCRA7E8 nATST32 nATSW00 — Toyota GT86ATSP6 nATAL nATSH7E0 — Toyota JDM ISO9141ATSP3 nATAL nATIIA33 nATIB10 nATSH686AF1 nATST32 nATSW00 — Toyota JDM CommonATIB96 nATIIA13 nATSH8113F1 nATSPA4 nATSW00 — Toyota CelicaZZT230 ATIB 96 n ATIIA 13 n ATSH8113F1 n ATSP A4 n ATSW00 — Toyota Vitz01.

2002 ATSH8213F1 n ATIB96 n ATIIA13 — Fiat Pre-OBDATSH 8110F1 — Nissan CustomATSP5 nATAL nATIB10 nATSH8110FC nATST32 nATSW00 — Mitsubishi MUTATSP0 nATAL nATIB10n — Tiggo Delphi MT20UATSP5 nATAL nATIB10 nATSH8111F1 nATST32 nATSW00 — Delphi MR240ATSP5 nATAL nATSH8111F1 nATWM8111F13E — Siemens ACR167 KWPATSP5 nATAL nATSH8111F1 n81n — Sirius D42ATSP5 nATAL nATIB10 nATSH8211f1 nATST32 nATSW00 nATFI — ВАЗ ЯнварьATSP5 nATAL nATIB10 nATSH8110F1 nATST32 nATSW00 — ВАЗ Bosch MP7ATSP5 nATAL nATIB10 nATSH8111F1 nATST32 nATSW00 nATFI — ВАЗ Bosch 7.9.

7ATFI nATALn — УАЗ ME17.9.7ATSP5 nATAL nATSH8110F1 nATFI — Opel KWP2000ATSP5 nATAL — Japan Domestic Market NissanATSP5 nATAL nATIB10 nATSH8110FC nATST32 nATSW00 — Japan Domestic Market Nadia / HarrierATIB10 nATIIA13 nATSH8013F1 nATSPA4 nA TSW00 — Январь 5.1.

1ATSP5 nATIB10 nATSH8110F1 nATST10 nATSW00 — Январь 7.2 Евро 2atal natsp5 natib10 natsh8110f1 natst32 natsw00 natfi — ВАЗ Ителма/Автэл М73 Е3ATSP5 nATAL nATSH8110F1 nATSW00 — УАЗ Патриот Bosch m17.9.

7ATZ nATSP5 nATIB10 nATSH8110F1 nATSW00 — SsangYong 2.3 MSE бензин (Kyron, Rexton, Action, Musso, Korando)atsp5 natib10 natsh8101f3 natst32 natsw00 — BYD F3ATSP5 nATSH8111F1 nATSW00 — Тойота Passo KGC1 (1KR-FE)atsp5 natsh8110f0 natfi — Тойота Сиента по ABSatsp4 natal natib96 natiia29 natsh8129f1 natst32 natsw00 — ABS Lifan солано (wanxiang)

Источник

Видео «обзор и тестирование диагностического гаджета elm327»

Подробная информация о девайсе ELM327 приведена на видео ниже (автор видео — S KITAYA).

Как выбрать elm327

Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.

Как подключиться к авто

Точная процедура настройки обычно описана в инструкции.

Как пользоваться сканером elm327

Если всё выполнено правильно, после настройки на экране отобразится информация об авто, а датчики и индикаторы заработают. В зависимости от приложения может понадобиться создать профиль авто. Для этого выберите свою модель из списка и укажите технические характеристики.

Как проверить сканер elm327

После покупки адаптера ELM327 проверьте, что он действительно версии 1.5. При заказе с AliExpress уточните, установлен ли в нём чип PIC18F25K80 и подчеркните, что будете диагностировать сканер специальным ПО и откроете спор в случае проблем.

Как решить проблему с драйверами elm 327 usb?

Руководство по решению проблемы:

Как узнать реальный пробег chevrolet с помощью elm327

Давно ничего не писал, т.к. Пикабу в твитор с сиськами походу превращается. Но, прочитав этот пост вспомнился случай.

Где-то, в начале 2000-х звонит дежурка и по классике: “У нас труп в подъезде, возможно криминал!”

Первоначальный комплекс ОРМ результатов не дал. Отец потерпевший (приблатненный комерс) кричит: найдете гада – озолочу. Ну, мы в эти обещания не верим, да и работали тогда за справедливость, а не за вознаграждения.

Агентуру на уши всю поставили, барыгам, скупщикам, ломщикам “козью морду” устраиваем, кислород, короче, всем перекрываем.

Через трое суток, прокурорский следак говорит: “Вещдоков нет, арестовывать не буду, тем более он в отказ пошел, а доказухи железной нет. Синяя олимпийка и допрос чурбана – не считово!”

Дали подозреваемому подписку и ушел он от нас с видом “бывайте, ихтиандры. ”

Короче, к чему я это все? Отец потерпевшей, видимо из-за халатности следователя (оставлял документы без присмотра на столе), узнал данные подозреваемого. И все.. Наркот пропал. Как в воду канул (Каламбур, блин). Убийство девушки осталось “висяком”.

Пысы: Прокурорские пытались нас подтянуть за превышение и похищение, но мы 100% ни при чем. Да и доказухи, как говорится, у них железной нет.

Как узнать скрученный пробег через elm327? – autopeople

В сегодняшней статье журнала “Autopeople” расскажем про смотанный пробег и про ELM327.

По сути, при помощи любых, даже самых навороченных адаптеров и девайсов невозможно узнать реальный пробег автомобиля. То есть, если пробег сматывал профессионал, то он чистит следы смотки так, что уже не определить, был ли смотан пробег или нет.

До 2006 года пробег хранился в автомобиле в модуле пробега, который был установлен за приборной панелью. Его скорректировать или скинуть не представляло никакой сложности.

После 2006 года начали контролировать пробег уже через электронный блок управления. В ЭБУ скинуть пробег было достаточно сложно, но опять же таки, профессионалы все это дело умело делают.

На многих немецких автомобилях пробег сейчас может храниться не только в двух местах, а еще как минимум в четырех или пяти точках, например, в коробке передач ДСГ. Потому что от модуля пробега сейчас многие производители начинают отказываться.

И если какой-то условный диагност скинул пробег, к примеру, в модуле ЭБУ, то соответственно настоящий пробег остается еще в нескольких точках. Но если опять же работает профессионал, то он чистит все. Профессионал еще может очистить время работы двигателя, то, сколько ваш автомобиль потратил топлива. Это все тоже записывается в ЭБУ. К пробегу подтягиваются еще и такие второстепенные данные.

То есть узнать реальный пробег по щелчку пальца невозможно, подключив, скажем ELM327. ELM327 — это просто очень хороший и качественный инструмент, который подключается к ЭБУ вашего автомобиля и считывает просто кучу различных параметров, ошибок. Он может скидывать чеки, открывать какие-то возможности вашего автомобиля, если они были изначально заводом закрыты. Но узнать реальный пробег, если его стерли во всех местах – невозможно.

Так что нужно смотреть пробег вашего автомобиля по каким-то косвенным признакам, по износу руля, рычага. Вот поэтому сейчас такой огромный рынок автоподборщиков. Они знают, на что смотреть.

Ну а на этом все. Удачи!

Как устранить проблему плохого соединения elm 327 bluetooth?

Действия по устранению ошибки:

Какой программой пользоваться для подключения через адаптер elm327?

Для подключения через адаптер ELM327 можно устанавливать такие программы:

Лада калина универсал трактор цвета винограда › бортжурнал › самостоятельная диагностика эбу

Пару недель назад загорелась CE. На работу двигателя это никак не влияет, но все равно не приятно. Ехать на диагностику — это отдать 500 руб ни за что. Купить бортовой компьютер, так он вроде в Калине не нужен, штатный все нужное показывает, кроме ошибок ЭБУ, а около 2000руб.

Оказалось адаптеры бывают 2 видов: простые K-Line адаптеры и на микросхеме ELM327. Найти в чем у них принципиальное отличие не удалось, кроме того что первые дешевле и обладают большими возможностями. Поэтому было решено взять простой адаптер.

Купил OBD II USB адаптер от питерской фирмы Орион (740руб) и вчера вечером пытался определить почему у меня горит CE.

Адаптер на нетбук установился без проблем. Скачал пару программ (Мотор-тестер и ICD), но ни одна из них не смогла установить связь в ЭБУ! Мучался часа 2 пока не замерз, после чего пошел изучать интернет.

Найдя тему по диагностику на Лада Калина Клубе, скачал рекомендованную там программу OpenDiagFree и пошел экспериментировать дальше.

OpenDiagFree сразу определила доп.оборудование кроме ABS и подушек, а вот ЭБУ определить не смогла. Это уже несколько успокоило, значит адаптер рабочий.Какое у меня ЭБУ я не в курсе, поэтому стал перебирать все по списку с Евро 3. Но безрезультатно.

Тогда решил поэкспериментировать с настройками, выбрал в соединении с ЭБУ метод 2. Нажал «автоподбор параметров» и на этом похоже все зависло. Выключил комп и пошел домой изучать проблему дальше.

Для начала решил изучить мануал от OpenDiag, дурная привычка сначала пробовать, а потом читать инструкции! И в мануале нашел ответ на все вопросы.

Вопрос №1: Чем ELM327 отличается от K-Line адаптера?Вроде как простой K-Line адаптер и стоит дешевле и возможностей у него больше. Зачем городить огород с пик-контроллерами? А проблема как раз в установлении связи с ЭБУ, Windows ну совсем не реал-тайм система и в ней очень сложно выдержать тайминги при работе с COM-портом!

Вопрос №2. Как все же соединиться с ЭБУ?Для этого в OpenDiagFree существует «метод 2». Суть его в том, что тайминги подбираются уже на конкретном железе. Для этого надо нажать кнопку «автоподбор параметров», и после этого не прикасаться к компьютеру и желательно чтобы на нем больше ничего не работало в этот момент.

CE горело из-за сдохшего датчика фаз.Посмотрел параметры, программа все показывает что надо и не надо, соединение держит стабильно.

Надеюсь описание моих злоключений кому-то поможет в этом нелегком деле соединения с ЭБУ 🙂

Особенности настроек для работы с программой torquе по bluetooth

Подробнее о том, как самостоятельно пользоваться утилитой для диагностики:

Купить адаптеры ЕЛМ327 можно по таким ценам:

Отличия беспроводных elm327 bluetooth / wi-fi адаптера версии 1.5 от версии 2.1

Внешне ELM327 Bluetooth адаптеры версии 1.5 и 2.1 выглядят одинаково, но различие в начинке существенное.

Вывод: адаптер версии 2.1 можно покупать только для достаточно свежих иномарок (но не для Ford и Mazda), и при этом использовать только популярные программы (например ScanMaster ELM, Torque), в противном случае выбирайте только версию 1.

Внимание! В некоторых других магазинах предлагают версию 2.1 под видом 1.5, причём по цене дорогой и даже не зная чем они отличаются. Мы предлагаем проверенный адаптер v1.5. Будьте внимательны.

Выбрать версию и купить ELM327 адаптер

Все ELM327 адаптеры, которые мы продаём – версии 1.5, за исключением тех, где на странице товара есть выбор. Там Вы можете сами выбрать, какую версию купить, 1.5 или 2.1.

Причины, по которым адаптер отказывается подключаться к эбу авто

Диагностирующие устройства ELM327 оснащаются функцией Bluetooth, с помощью которой возможно взаимодействие девайса с системой по двум протоколам из шести. То есть для подключения к ЭБУ автовладельцу необязательно использовать провод, поскольку можно обеспечить беспроводное соединение.

Зачастую автовладельцы сталкиваются с проблемой невозможности подключения устройства с управляющим модулем, почему такое случается:

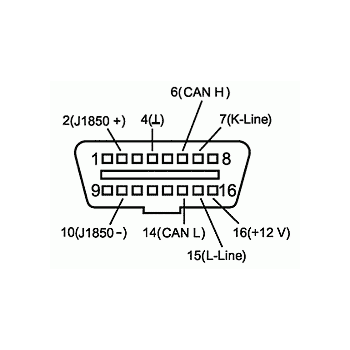

Проверка elm327 электронным тестером

Смотрим наличие перемычки между четвертым и пятым контактом.

Проверяем напряжение на ELM327. Для этого подключаем массу на 4 или 5-тый контакт, подаем 12В на 16-тый контакт и подаем питание.

Подключаемся к 7-му контакту K-line, на нем должно быть 11В.

Проверяем 15-ый контакт L-line, те же 11В

Замеряем 6-ой и 14-тый контакт Can — линию, в норме 2,5В

Проверка пробега с помощью elm327

В современных авто внедренно много электронных систем управления. Во многих из этих модулей внедрены функции регистрации пробега. С помощью автосканера ELM327 и различных прилодений можно проверить был ли скручен пробег. Проверку пробега с помощью ELM327 можно провести слудующи образом:

Подключаем адаптер к диагностическому разъему OBD2 авто.

Производим соединение адаптера с программой.

Считываем реальный пробег автомобиля, который записан в ЭБУ.

Данные о пробеге могут быть записаны не только в блоке управления или одометре. Информация может находиться в блоке торможения, блоке управления раздаткой и КПП и т. д.

Чем старше авто, тем меньше в ней блоков управления,соответственно меньше вероятность проверки пробега автосканером ELM327.

Сколько стоит elm 327?

Купить адаптеры ЕЛМ327 можно по таким ценам:

Способы решения проблемы своими силами

Если вы уверены в том, что версия программного обеспечения стоит рабочая, в частности, речь идет о прошивке 1.5 и выше, то решить проблему можно своими силами. Убедитесь в том, что в устройстве есть все 6 протоколов из 6. Подключение к управляющему модулю авто возможно при использовании строк инициализации, это позволит девайсу подстроиться под команды ЭБУ. В данном случае имеются в виду строки инициализации к программам для проверки Хоб Драйв и Torque.

Чтобы решить проблему подключения, необходимо действовать следующим образом:

Универсальные пути решения

Если телефон не видит Блютуз ELM327 устройство, то в первую очередь убедитесь, что это не одна из простых проблем:

Если данные инструкции не помогли и ELM327 Bluetooth устройство не работает, то рассмотрим другие возможные проблемы и их решения.

Фотогалерея «строки инициализации»

1. Данные для инициализации с ЭБУ

2. Данные для иницилазиации с ЭБУ

Шаг 1. установка приложения для диагностики

Для соединения с ЭБУ машины используются различные программы. Существуют как бесплатные, так и платные версии для Android, iOS и Windows. В комплекте с самим сканером нужное ПО часто уже идёт в комплекте. Установите его или одно из популярных приложений.

OpenDiag (Windows) →

Заключение

В случае с адаптером ELM327, лучше выяснить максимум информации перед покупкой. Оставляйте возможность вернуть или обменять устройство, или же позаимствуйте аналогичный гаджет у друзей, чтобы его протестировать. Если покупка уже совершена, то почти любую сложность можно решить. Надеюсь, моя инструкция поможет вам быстро определить проблему и с ней справиться.

Источник
