код ошибки p0356 toyota
Код ошибки P0356 – катушка зажигания «F» неисправность первичной / вторичной цепи
Код ошибки P0356 звучит как «катушка зажигания «F» неисправность первичной / вторичной цепи». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Ignition Coil «F» Primary/Secondary Circuit Malfunction».
Техническое описание и расшифровка ошибки P0356
Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0356 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.
Система зажигания COP (катушка на свече) используется в большинстве современных двигателей. Для каждого цилиндра существует отдельная катушка, управляемая PCM (модулем управления трансмиссией).
Это устраняет необходимость в проводах свечи зажигания, помещая катушку прямо над свечой зажигания. Каждой катушке выделено по два провода. Один из них – питание, обычно идет от центра распределения электроэнергии. Другой провод – это схема драйвера катушки от PCM.
PCM заземляет / отключает эту цепь, чтобы активировать или деактивировать катушку. Цепь драйвера катушки контролируется PCM на предмет неисправностей.
Если в цепи драйвера катушки номер 6 обнаружен обрыв или короткое замыкание, может возникнуть ошибка P0356. Кроме того, в зависимости от автомобиля, PCM может также отключить топливную форсунку цилиндра.
Симптомы неисправности
Основным симптомом появления ошибки P0356 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:
Причины возникновения ошибки
Код P0356 может означать, что произошла одна или несколько следующих проблем:
Как устранить или сбросить код неисправности P0356
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0356:
Диагностика и решение проблем
Попробуйте пошевелить и протестировать проводку на катушке №6 и вдоль жгута проводов к PCM. Если манипуляции с проводкой вызывают появление пропусков зажигания, устраните проблему с проводкой. Проверьте надежность контакта в разъеме катушки. Убедитесь, что связка проводов не трется о что-либо. При необходимости отремонтируйте.
Если в настоящее время в двигателе возникают перебои в работе, остановите двигатель и отсоедините проводной разъем катушки №6. Затем запустите двигатель и проверьте сигнал драйвера на катушке №6.
Используйте вольтметр на шкале переменного тока в герцах. Посмотрите, есть ли показания в диапазоне от 5 до 20 Гц или около того, что указывает на то, что драйвер работает. Если показания разняться, замените катушку зажигания №6.
При отсутствии частотного сигнала от PCM в цепи драйвера катушки зажигания, оставьте катушку отключенной. Проверьте напряжение постоянного тока в цепи драйвера, на разъеме катушки зажигания. Если на этом проводе присутствует значительное напряжение, значит, где-то есть замыкание. Найдите короткое замыкание и устраните его.
При отсутствии в цепи драйвера напряжения, выключите зажигание. Отсоедините разъем PCM и проверьте целостность между PCM и катушкой. Если целостности нет, устраните разрыв цепи или короткое замыкание.
Если обрыв присутствует, проверьте сопротивление между массой и разъемом катушки зажигания. Должно быть бесконечное сопротивление. Другие показатели указывают на замыкание, устраните замыкание на массу в цепи драйвера катушки.
Если вы обнаружите, что двигатель пропускает зажигание, катушка срабатывает правильно, но код P0356 постоянно появляется. Есть вероятность, что система контроля катушки PCM может быть неисправна.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0356 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
С кодом неисправности Р0356 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0031, P0051, P0132, P0171, P0174, P0300, P0301, P0302, P0303, P0304, P0305, P0306, P0351, P0352, P0353, P0354, P0355, P0506, P2195, P2197, C1201.
Ошибка P0356 — Катушка зажигания “F”, первичная / вторичная обмотки — неисправность электрической цепи
Определение кода ошибки P0356
Ошибка P0356 указывает на наличие проблемы, связанной с первичной или вторичной обмоткой катушки зажигания “F”.
Что означает ошибка P0356
Большинство современных автомобилей, оснащенных PCM (модулем управления АКПП), имеют систему зажигания, которая предусматривает отдельную катушку для каждого цилиндра двигателя. PCM контролирует работу катушек с помощью двух проводов. Один из них используется в качестве провода для подачи питания от аккумуляторной батареи, а другой – в качестве цепи возбуждения катушки. PCM замыкает и размыкает эту цепь для включения или отключения катушки.
В данной системе не используются провода свечей зажигания. Вместо этого катушки зажигания располагаются прямо над свечами зажигания. Тем не менее, такая система зажигания также не лишена проблем.
Ошибка P0356 указывает на то, что PCM автомобиля обнаружил проблему, связанную с катушкой зажигания шестого цилиндра. В некоторых автомобилях при появлении данной ошибки PCM может отключить соответствующую топливную форсунку во избежание дальнейшего повреждения.
Причины возникновения ошибки P0356
Наиболее распространенными причинами возникновения ошибки P0356 являются:
В редких случаях проблема может заключаться в неисправности PCM.
Каковы симптомы ошибки P0356?
Основными признаками возникновения данной ошибки являются пропуски зажигания в одном или нескольких цилиндрах двигателя, падение мощности двигателя, неустойчивая работа двигателя при ускорении автомобиля, неровный холостой ход двигателя, а также проблемы с запуском двигателя.
Также при появлении данной ошибки на приборной панели автомобиля загорится индикатор Check Engine, однако следует отметить, что в некоторых автомобилях данный индикатор может загореться не сразу, а только после многократного обнаружения ошибки.
Как механик диагностирует ошибку P0356?
Сначала механик считает все коды ошибок, сохраненные в памяти PCM, с помощью сканера OBD-II. Затем он проверит катушку зажигания, а также цепь возбуждения катушки. После этого механик проверит, и при необходимости, отремонтирует или заменит все поврежденные электрические провода и соединители.
Общие ошибки при диагностировании кода P0356
Наиболее распространенной ошибкой при диагностировании кода P0356 является постановка неправильного “диагноза”. Перед заменой каких-либо компонентов необходимо выполнить тщательное диагностирование и рассмотреть все возможные причины возникновения ошибки.
Насколько серьезной является ошибка P0356?
Ошибка P0356 считается довольно серьезной, так как при ее появлении могут возникнуть проблемы с двигателем и управляемостью автомобиля. При обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки во избежание дальнейшего повреждения двигателя и дорогостоящего ремонта.
Какой ремонт может исправить ошибку P0356?
Для устранения ошибки P0356 может потребоваться:
Дополнительные комментарии для устранения ошибки P0356
Следует отметить, что под капот автомобиля могут забраться грызуны и повредить провода. Особенно часто подобное происходит в холодную погоду, если автомобиль припаркован на улице.
Нужна помощь с кодом ошибки P0356?
Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89
Check, катушки, лямбда-зонд. P0351, P0356, P0037
13 июля 2017 г.
Пробег на момент публикации 228000 км.
Здравствуй, дорогой читатель.
Семья, лето, дождь, лень, стройка на даче и ноль внимания машине (даже мыть перестал), а она обижается, но не сильно, – с пониманием, знает, что я ее люблю.
И вот, время от времени подкидывает мне сюрпризы.
Сначала P0356, теперь P0351, вернее наоборот, но это не суть. Ошибки по катушкам шестого и первого цилиндров (последняя цифра – номер цилиндра).
P0351 – 1-й цилиндр;
P0352 – 2-й цилиндр;
P0353 – 3-й цилиндр;
P0354 – 4-й цилиндр;
P0355 – 5-й цилиндр;
P0356 – 6-й цилиндр.
Нумерация слева на право, сверху вниз. Дальний ряд нечётный, ближний чётный.
Ну так вот, чем хочу поделиться.
Как выяснилось, катушки выходят из строя по-разному, но с одинаковыми характерными признаками. Это событие всегда сопровождается высвечиванием ламп «Check engine» и «VSC», но не всегда ощущается, поскольку пропуск может быть однократным.
Первый раз P0351 нарисовалась в прошлом году, когда я возвращался из отпуска. Ночь, а до дома 600 км. Я аж проснулся, но не на долго, поскольку в поведении машины ничего не изменилось, а check engine через некоторое время возьми и погасни. Домой я приехал как ни в чем не бывало. С тех пор эта ошибка высвечивалась приблизительно раз в два месяца, как напоминание о том, что нужно подкупить катушек, прокладок, да еще чего-нибудь и морально подготовиться к процедуре снятия впускного коллектора. Бали-и-и-ин, катушка, нет, не оставляй меня…
После каждого эпизода я приезжал к другу, подключал ELM и убеждался в том, что это снова P0351.
И так до тех пор, пока, вместо уже привычного, я не увидел P0356.
ПисятШесть? Да вы чо, вротнаоборот, сговорились там уже?
С момента первого звоночка, катушка шестого цилиндра продержалась ровно две недели. Ждала, видимо, пока новая (90919-02255) придет (заказывал из ОАЭ). В итоге, я даже не смог добраться из магазина домой, цилиндр отключился, машину затрясло, пришлось менять ее где пришлось, благо чемодан с инструментов всегда с собой, ив нем всегда есть ключик на 10.
Попутно выкрутил свечу.
С тех пор жизнь мотора вошла в привычное русло, check, по-прежнему, стабильно отсвечивал раз в два месяца. P0351.
Спустя год, приступы участились до тревожащих раз в неделю. Теперь зная, как это бывает и понимая, что первый цилиндр может отключиться в самый неподходящий момент, – далеко от дома, ночью в поле во время дождя, было принято решение заказать еще две катушки, чтобы новыми «закрыть» дальний ряд. Но сперва, я поставил их на передний, обкатать, так сказать, и убедиться в их работоспособности.
Прошла неделя.
Попутно были куплены:
— прокладки впускного коллектора (17176-31040);
— прокладка дроссельной заслонки (22271-31040);
— корпус разъема катушки зажигания (90980-11885), защелку которого я сломал на ТО 200000;
и баллон карбклинера, конечно, — заслонка же грязная.
Как снять коллектор, я достаточно подробно описывал в соответствующей записи. Скажу только, что в этот раз я обошёлся без демонтажа механизма стеклоочистителей и его кожуха. По времени (демонтаж) – полчаса, по удобству доступа +/- тоже самое, – все так же мешает непокобелимая коса проводов.
Откручиваем, высовываем, матьперемать, неудобно, всовываем, закручиваем, собираем.
Надеюсь, последовательность действий понятна.

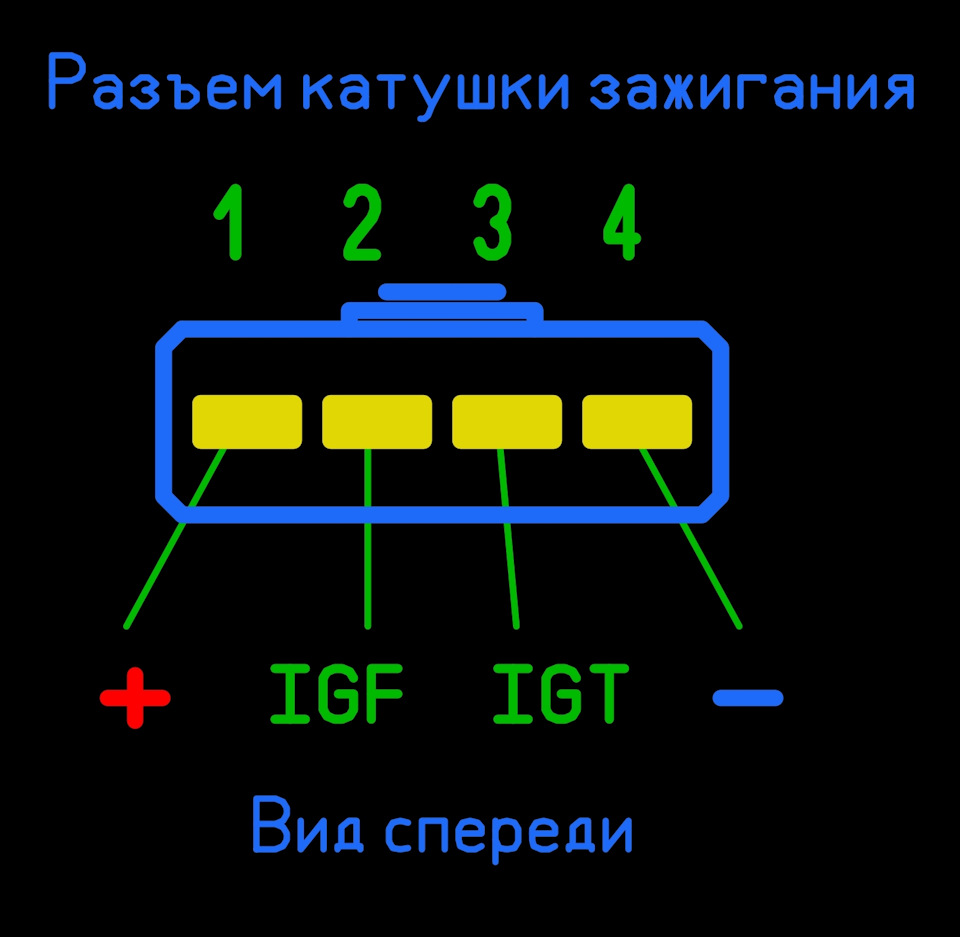

Теперь о корпусе разъёма.
Сначала нужно вытащить белую вставку. Я делал это при помощи малой шлицевой отвертки. Совал в прорезь, тянул навзничь.
Контактные pin-ы удерживаются пластиковыми фиксаторами, как их правильно освобождать, я так и не понял, ковырял и так, и сяк, половину переломал, да и болт на них, все равно на выброс.
С установкой проводов в новый корпус проблем нет, самое главное – не повредить pin-ы и не перепутать очередность размещения проводов в разъеме, вставлять до щелчка.
Как погасить check?
1. АКПП в P, педаль стояночного тормоза тоже в П.
2. Заводим автомобиль, дожидаемся лампы «VSC».
3. Глушим автомобиль (ключ в положении OFF).
4. Повторяем пункты 1 и 2 еще три раза.
Всё.
Стоп.
Не всё, – check не гаснет, с-ка. Накосячил?
Звонок другу. ELM. P0037.
Понятно почему не сбрасывается, – конец подогреву кислородного датчика B1S2. Совпадение?
Снимаем старый датчик.
Для того чтобы разъединить разъем, нужно поджать язычок и, покачивая, растащить половинки в разные стороны (тремя руками это делать гораздо удобнее). Чтобы не мучиться с клопом (все равно сломаешь), кронштейн крепления к кузову лучше сразу открутить.
Следующее по цепочке крепление к кузову задумывалось производителем как деталь одноразового использования, но, при аккуратном обращении, еще на пару датчиков её ресурса должно хватить.
Lexus lx470 (landcruiser 100) ошибки p0351, p0354, p0356 троит.
Недавно столкнулся с одной загадкой.

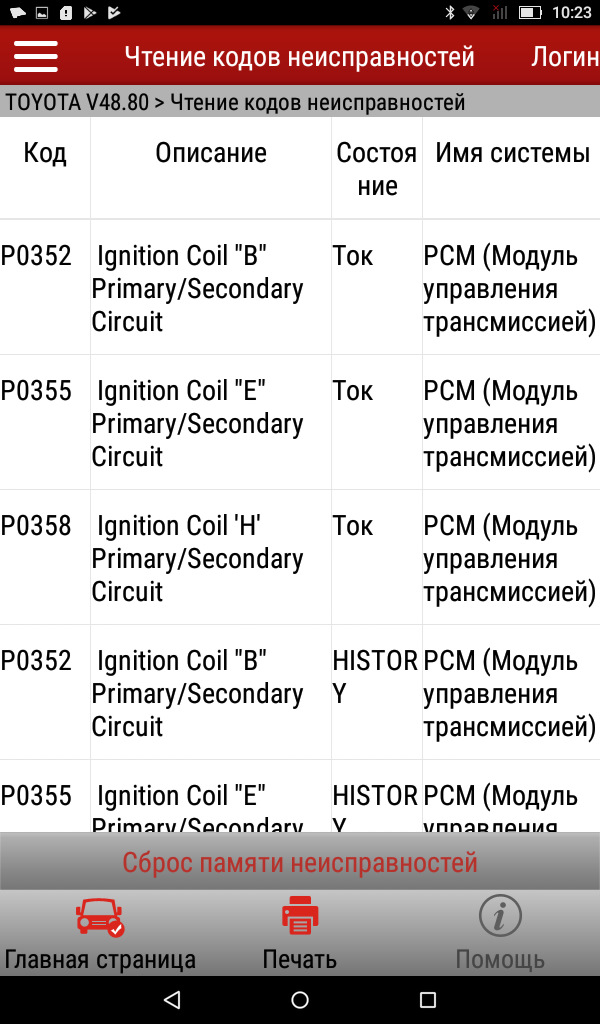

приехала машинка, сканер выдал
вся беда в том, что мотор работает нормально а потом вдруг начинает троить и появляются ошибки.
Проблема возникает с хаотичной периодичностью.

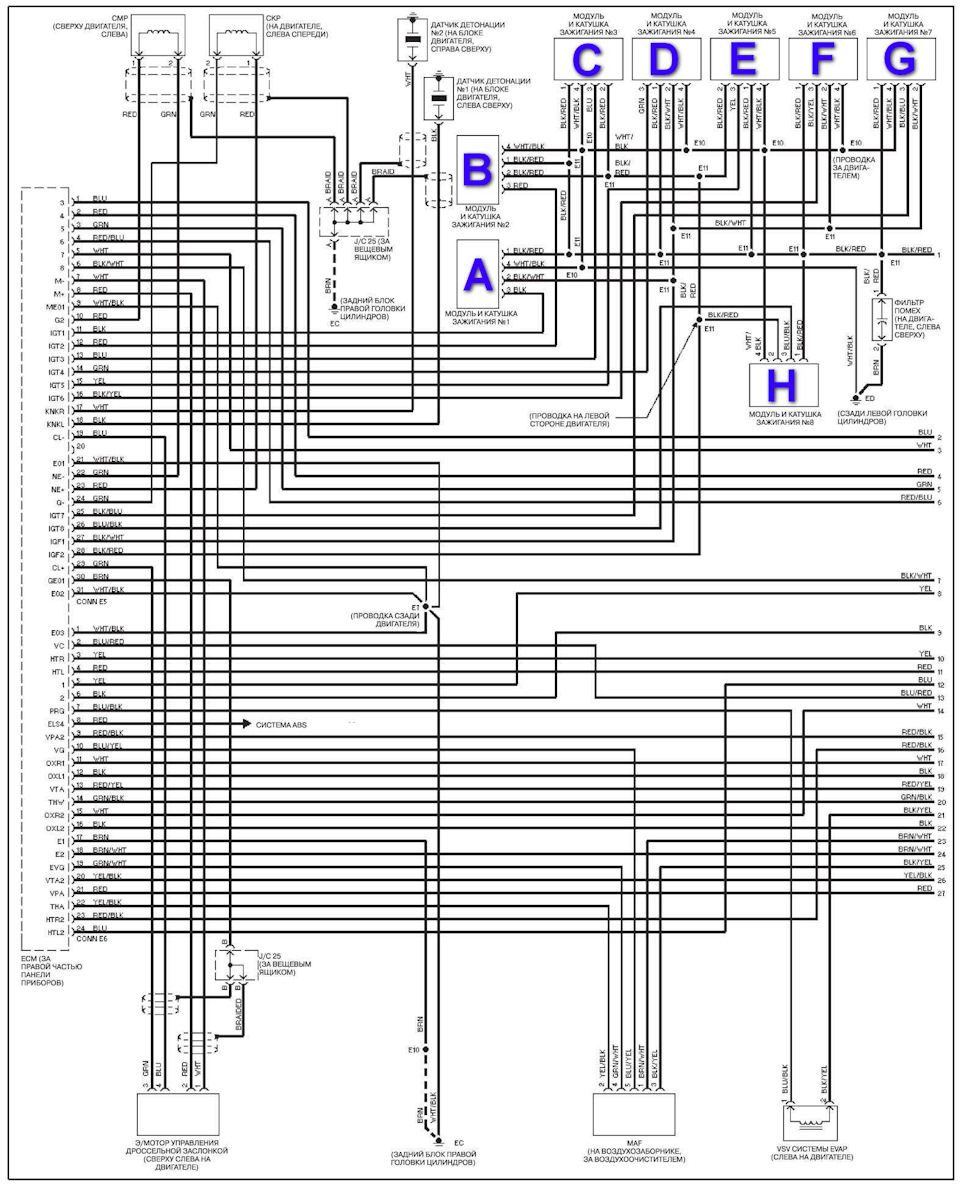

давайте для начала разберем схему
ошибка по трем катушкам зажигания это весьма странно. ищем общие цепи у катушек ADF (1,4,6 цилиндров )
и находим но там еще и катушка 7 цилиндра входит.

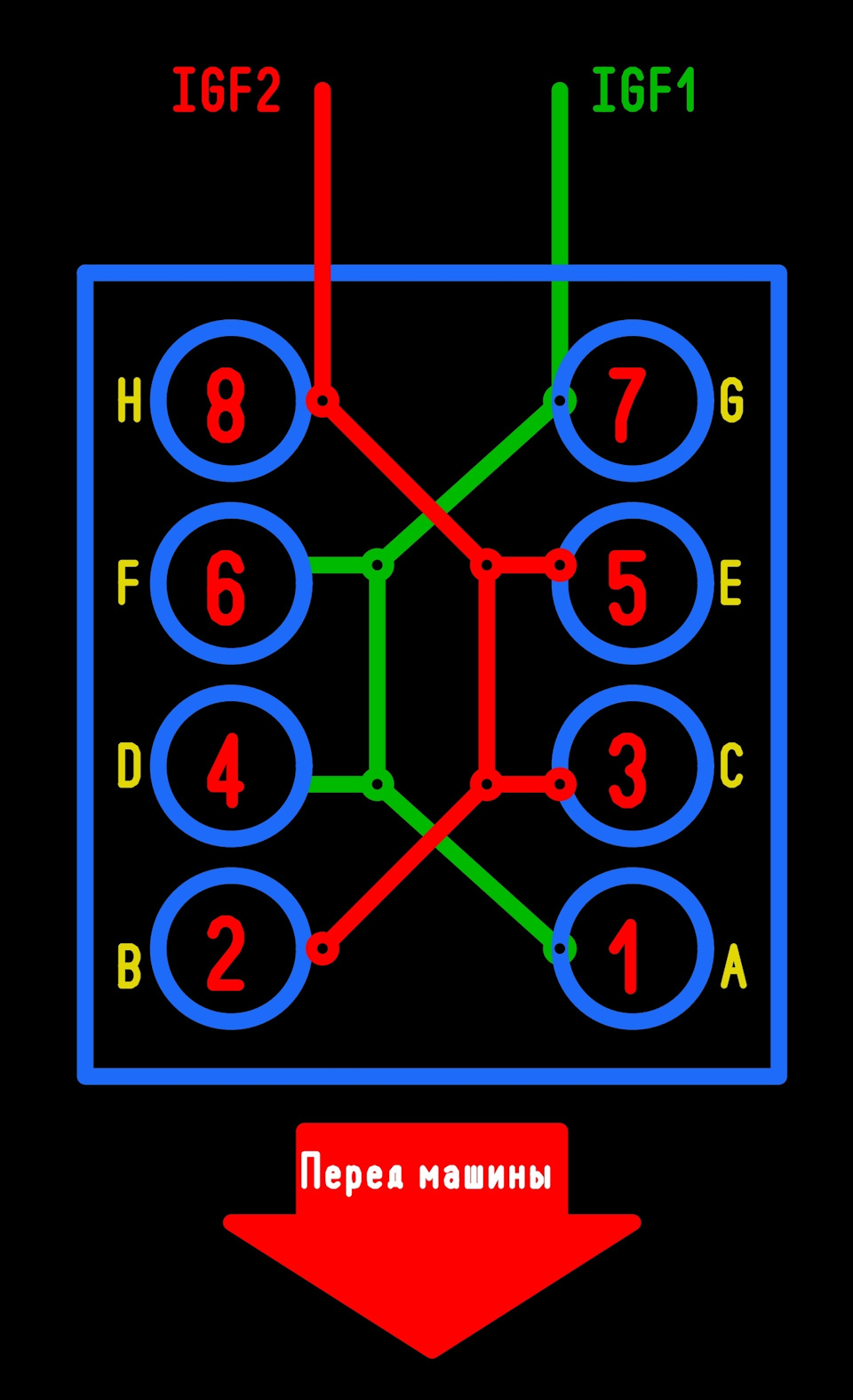

вот набросал примерную схемку расположения цилиндров
вот сигнал о возникновении искры у этих катушек общий.
для поиска неисправной катушки решил поменять их местами.
по очереди переменял катушки по которым были ошибки, ошибки повторялись те же.
в последстви я решил заменить последнюю в цилиндре номер 7 поменял ее местами с катукшой в цилиндре 3.
и о чудо ошибки другие
и самое интересно ошибки по 3 цилиндру нет.
меняем катушку в 3м цилиндре и все заработало без глюков.
вот так вышло, что виновата оказалась катушка по которой ошибки нет.
Ошибка p0351 p0352 p0353 p0354 — что значит
Ошибки p0351, p0352, p0353, p0354 связаны с неисправностями системы зажигания. В частности, катушек (катушки) зажигания, проводки либо блока управления. Проблемы с катушкой обычно вызваны замыканием витков на первичной либо вторичной обмотке или же с ее пробоем. Что касается проводки, то это может быть как обрыв отдельных проводов, повреждение их изоляции, так и как следствие, замыкания их между собой, либо на «массу» (корпус). Самый сложный случай — поломка электронного блока управления, в частности, отламывание части керамической платы с разъемами, что диагностируется электроникой именно как ошибки с номерами p0351, p0352, p0353 и p0354.
Что значит код ошибок
В большинстве автомобильных бензиновых инжекторных двигателях используется система зажигания с индивидуальными катушками. Это означает, что каждый его цилиндр имеет собственную катушку, ко вторичной обмотке которой подключается свеча зажигания, которая подает искру для воспламенения топливовоздушной смеси. Ошибки с кодами p0351, p0352, p0353 и p0354 означают, что возникла неисправность в первичной или вторичной обмотки катушки зажигания цилиндра A, B, C, D (Ignition Coil A Primary/Secondary Circuit Malfunction). Последняя цифра и сама буква указывают какая именно катушка не работает. Их признаки и причины возникновения идентичны, поэтому будем рассматривать их комплексно.
Однако все четыре ошибки будут появляться, например, в 16-ти клапанном двигателе, где предусмотрена отдельно каждая катушка для каждого цилиндра. Если двигатель 8-ти клапанный (например, ВАЗ), то на таких силовых агрегатах конструкцией предусмотрен лишь один так называемый модуль зажигания, где смонтированы всего две катушки. Поэтому и ошибки будут лишь с кодами p0351 и p0352. И наоборот, на мощных двигателях (например, внедорожников или спортивных автомобилей) при наличии у них шести, восьми и более цилиндров количество ошибок может также увеличиваться (вплоть до р0362, то есть, 12-ти цилиндровый двигатель).
Электронный блок управления (ЭБУ) двигателем определяет угол зажигания для каждого цилиндра отдельно, что позволяет подавать искру в строго определенный, подходящий для этого, момент времени. Это происходит посредством подачи сигнала на силовой транзистор в усилителе зажигания. Транзистор, в свою очередь, пропускает или перекрывает ток на первичную обмотку катушки. Усилитель зажигания предусматривает и обратную связь, когда на ЭБУ в случае успешной передачи напряжения подается соответствующий сигнал. Если же обнаружилась неисправность в цепи А, B, C, D электронной регулировки зажигания контроллером ЭСУД, то и устанавливается код соответствующей неисправности: Р0351, Р0352, Р0353, Р0354.
Условие формирование кода
Информация о формировании ошибок OBD р0351, р0352, р0353, р0354 фиксируется в памяти электронного блока управления при выполнении ряда следующих условий:
Приведенная информация актуальна для популярного автомобиля «Шевроле Лачетти», однако логика формирования ошибок у большинства автомобилей будет аналогична.
Условия очистки кода из памяти ЭБУ
Ошибки р0351, р0352, р0353, р0354 удаляются из памяти если выполнено одно из условий:
Сам архив диагностических кодов ошибок исчезает из памяти ЭБУ после 40 последовательных циклов нагрева при условии отсутствия неисправностей.
Признаки поломки
К внешним признакам возникновения кодов ошибок р0351, р0352, р0353, р0354 относится:
Поскольку такие признаки могут указывать и на другие проблемы с двигателем, то считывание диагностических кодов сканером ошибок является обязательным, это позволит перейти к дальнейшим конкретным проверкам.
Причины неисправности
Существует пять основных неисправностей, по причине возникновения которых в памяти электронного блока управления формируются ошибки OBD p0351, p0352, p0353, p0354. Среди них:
Еще одной, однако достаточно редкой причиной, по которой в памяти ЭБУ формируются указанные ошибки с кодом р0351, р0352, р0353, р0354 являются так называемые «глюки» блока управления. В частности, его ошибки его программного обеспечения. Произойти это может, например, после перепрошивки блока, либо его механического повреждения (например, в результате ДТП).
Диагностика ошибок p0351, p0352, p0353, p0354
При выявлении сканером одного или нескольких вышеуказанных кодов ошибок катушки или модуля зажигания дальнейшую проверку необходимо выполнять следующим образом:
Как устранить проблему?
Возможные прилагаемые усилия для устранения ошибок код 0351, 0352, 0353, 0354:
Некоторые автолюбители при выходе из строя катушки зажигания не покупают ее целиком (тем более, если предстоит менять оригинальную на недорогую китайскую), а вместо этого заказывают для нее новый наконечник (если конструкция катушки позволяет подобную замену). Дело в том, что наконечник со временем может прийти в негодность по естественным причинам. При замене необходимо обязательно использовать тефлоновую высокотемпературную смазку (специально предназначена для установки наконечников катушек зажигания) с тем, чтобы новый наконечник не остался в колодце на свече.
Перечисленные неисправности не являются критическими, однако все же от них желательно поскорее избавиться. Это обусловлено тем, что поскольку при соответствующих ошибках происходит неправильная работы системы зажигания, то идет значительная нагрузка на катушки, свечи и провода, а это ведет к их усиленному износу и снижению общего ресурса.
