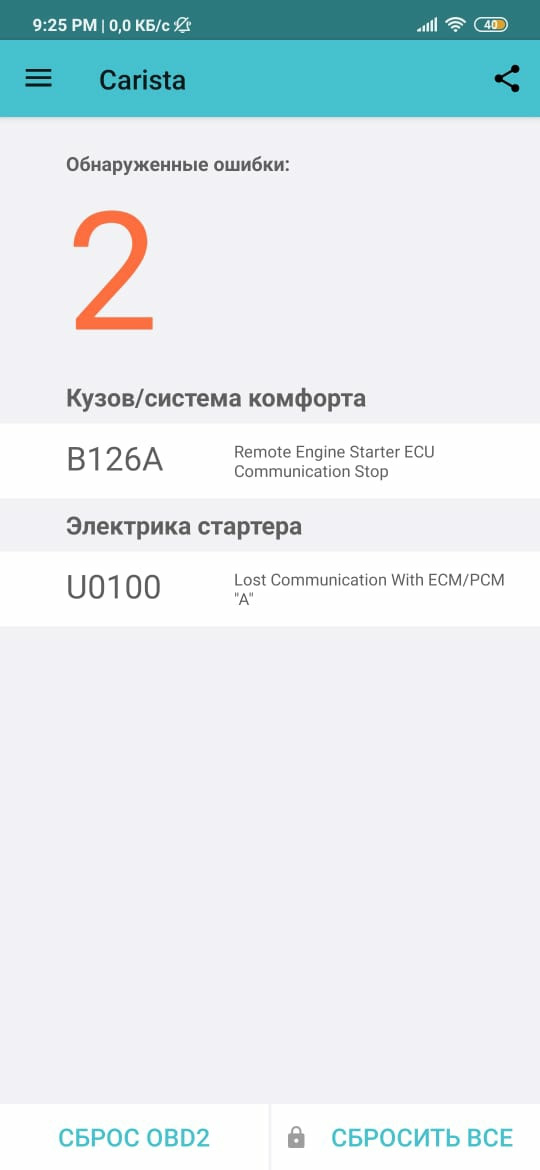

код ошибки b126a toyota rav4

ЭБУ вспомогательного оборудования

Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

Жгут проводов или разъем

ЭБУ вспомогательного оборудования

Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

Жгут проводов или разъем

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Перед проверкой системы запуска убедитесь в исправности системы питания ЭБУ вспомогательного оборудования.

Отсоедините разъем E22 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

Отсоедините дополнительный разъем E25.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ДОПОЛНИТЕЛЬНЫЙ РАЗЪЕМ

Замените дополнительный разъем.

ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

Body Electrical > Main Body > Clear DTCs

Еще раз проверьте DTC.

Body Electrical > Main Body > Trouble Codes

КОНЕЦ (ДОПОЛНИТЕЛЬНЫЙ РАЗЪЕМ НЕИСПРАВЕН)

ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Для моделей с левосторонним рулевым управлением: Нажмите здесь

ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Для моделей с правосторонним рулевым управлением: Нажмите здесь

Источник

Как диагностировать ошибки на Тойота Рав 4 и расшифровать их

Поломки периодически возникают у автомобилей всех марок, выпускаемых любыми производителями. Диагностическая система Тойоты Рав 4 ошибки отображает в виде кодов, поэтому водитель может самостоятельно расшифровать и устранить некоторые неисправности. Это позволяет экономить на обращении в автосервис.

Как диагностировать ошибки Toyota Rav4

Автомобиль снабжен 3 группами динамических разъемов. В зависимости от года выпуска, элементы могут располагаться как в салоне, так и под капотом.

Диагностический разъем в салоне Под капотом

Также, диагностику машины можно выполнить без специальных технических средств. Для работы используют проволоку, которую сгибают буквой П.

Диагностику выполняют так:

Типы ошибок Тойоты Рав 4

Неисправности делятся на:

Общие неисправности

Изучить такие поломки поможет таблица:

Ошибки трансмиссии

При возникновении неисправностей этого узла отображаются такие коды:

Неисправность датчиков

При выходе этих элементов из строя индикатор показывает следующие значения:

Поломка электроники

О таких проблемах сообщают следующие коды:

Ошибка связана с повреждением электрической линии управляющего давлением наддува клапана.

Двузначные коды

К этой категории относятся следующие ошибки:

Расшифровка частых ошибок Toyota Rav 4

Знание наиболее распространенных неисправностей облегчает самостоятельный ремонт автомобиля.

С1201

В этом случае система считает работу двигателя некорректной. Обороты мотора неспособны достигнуть нормальных значений. При обнаружении кода C1201 нужно проверить контроллеры холостого хода и валы.

Проблема может крыться и в силовом агрегате, например повреждении прокладки или головки блока.

C1223

Свидетельствует о неисправности ABS. Проверять нужно модуль управления.

С1241

Возникает при отклонении от нормы напряжения, замеряемого на токововыводах дополнительной батареи. Сигнал контроллеров в этом случае не соответствует стандартным параметрам.

С1280

Свидетельствует об обрыве электрических цепей. Ошибка возникает при поломке управляющего модуля.

С1298

Такая комбинация высвечивается при неполадках в соленоидах регулятора давления. Если узел исправен, причину ищут в проводке или управляющем блоке полного привода.

С1441

Расшифровывается как «низкая производительность системы торможения». Неисправности нужно искать в модуле курсовой устойчивости (его усилительном компоненте).

C1299

Означает отказ системы управления полного привода. Проблему ищут в системе сцепления и самой трансмиссии. Она может возникать при поломке датчика КПП или гидротрансформатора.

B279a

Код отображается при нарушении связи между управляющим блоком и модулем ЕСМ. Причиной ошибки становится разряд аккумулятора.

Реже сбои оказываются связанными с перепадами напряжения.

В1421

Эта комбинация означает проблемы с контроллером солнечного освещения. Деталь находится спереди, с пассажирской стороны.

В2799

Появлению кода способствуют:

U011b

На некоторых автомобилях такое сочетание символов обнаруживается при прерывании связи с системой управления рычагом приводного блока клапанов.

Возможно, узел распознал отсутствие обмена информацией с цифровой CAN-шиной.

Р0012

Номер свидетельствует о неисправности регулятора газораспределительного механизма. Она возникает из-за снижения уровня жидкости в силовом агрегате.

Реже причиной становится неправильная установка распределительного вала, ремня ГРМ или привода контроллера фаз. Проверить нужно:

Р0037

Главная причина появления такого кода – нарушение целостности кабеля, подключаемого к подогревательному элементу кислородного контроллера.

Система управления обнаруживает ухудшение сигнала, поступающего от датчика.

Неисправность возникает по причине:

Р0138

Возникает из-за повышения импульса, проходящего по цепи кислородного регулятора. Проверяют деталь, расположенную в 1 банке.

Р0171

Свидетельствует об обеднении топливно-воздушной смеси в цилиндрах. В первую очередь, проверяют компрессию мотора.

Диагностике подлежат и влияющие на образование смеси датчики расхода воздуха и кислородный контроллер.

P0420

Свидетельствует о снижении эффективности катализатора, проблему нужно искать в 1 банке. Признаки поломки возникают через 5 минут после запуска двигателя. Ремонту в этом случае подлежит нагревательная система контроллера кислорода.

P0627 на дизеле

Код указывает на неисправность цепи топливного насоса. Нужно осмотреть провода, контакты, реле.

Ошибка 41

Регулятор дроссельной заслонки отсылает неправильный сигнал. Проверяют сам механизм и подведенные к нему кабели.

P264a

Повреждена проводка или колодки отключены от регулятора приводного механизма. Речь идет о компонентах, расположенных в первом ряду.

P1047

В этом случае неисправен блок Valvematic.

Микропроцессор фиксирует ошибку, допущенную при настройке модуля. Проблема возникает из-за обрыва проводки первого ряда.

Р1049

Указывает на неправильный ввод параметров узла Valvematic. Реже при появлении такого кода обнаруживается короткое замыкание.

Р1155

Свидетельствует о некорректной работе лямбда-зонда 2. Поломка возникает из-за пробоя изоляции проводки или загрязнения клемм.

P1603

Комбинация отражает сбои в работе модуля EEEPROM. Без тщательной диагностики процессора не обойтись.

P1604

Причинами ошибки становятся:

Р1605

Такая комбинация указывает на получение неправильных данных о холостых оборотах. Проблема возникает из-за множества причин, например поломки ЭБУ или цилиндров.

Чаще всего обнаруживается выход из строя контроллера детонации.

Р1589

Код появляется при:

Р1750

Указывает на перебои в работе тормозной системы. Осматривают механизм устойчивости или модуль ABS.

Р2195

Указывает на обеднение топливной смеси. Проблема связана с данными, пересылаемыми кислородным датчиком 1 ряда.

P2238

В этом случае требуется осмотр лямбда-зонда. Сигнал, отправляемый регулятором, слишком слаб.

Р2646

Свидетельствует о заедании привода клапанов при отключении двигателя. Реже выявляются другие проблемы в работе этой системы. Нужно тщательно продиагностировать устройство.

Ошибка awd

Код указывает на необходимость проверки полного привода.

Сопровождается пробуксовкой колес, самопроизвольно исчезает через несколько часов. Если такого не происходит, требуется проверка сканером.

Зарядите аккумуляторную батарею

Сообщение появляется не только при разряде АКБ. Иногда обнаруживается неисправность диодного моста. Деталь нужно заменять.

Главной причиной считается установка колес разных марок или размеров. Ошибка не вызывает проблем, она исчезает при повторном запуске автомобиля.

Однако откладывать замену колес на одинаковые не стоит. Двигатель чувствителен к таким моментам.

Ошибка АБС

В этом случае загорается соответствующая лампа. Причину ищут в пробое проводки или поломке контроллера.

Неисправность подушки безопасности

Связана с повреждением шлейфа или кабеля в рулевой колонке. В некоторых автомобилях такая комбинация появляется при срабатывании подушки.

Указывает на поломку системы привода коробки передач. Нужно тщательно осмотреть все разъемы и датчики. Проблема кроется в неправильном функционировании блокировщика межосевого дифференциала.

Ошибка ТРС

Код не свидетельствует о наличии неисправности. Таким образом система реагирует на установку сигнализации или дополнительного иммобилайзера. Сбросить ошибку помогает незначительная отсрочка включения зажигания.

Как сбросить ошибки на Toyota Rav 4

Поломку из памяти системы стирают так:

О том, что ошибка сброшена, свидетельствует затухание индикатора CHECK.

Источник

Коды ошибок Toyota Rav 4

Впервые полноценная система самодиагностики появилась у второго поколения РАВ 4 в 2001 году, но современная цифровая зашифровка ошибок из пяти символов была введена на машинах 3 поколения после фейслифтинга в 2010-11. Коды неисправностей Тойота RAV4 позволяют оперативно выяснить состояние каждого узла автомобиля.

Если в более старых модификациях модели выяснить номер ошибки можно было только с помощью блинк-кода, передававшегося миганием лампочки чек, то в последних двух поколениях за это отвечает специальное табло. Теперь диагностический сканер нужен только, чтобы узнать подробности поломки, а не сам номер.

Расшифровка кодов ошибок РАВ 4

Неисправности более новых модификаций, в частности четвертого (с 2013 года) и пятого (с 2018-2019) поколений, высвечиваются на приборной панели, на специальном табло. В более старых модификациях номер ошибки узнают с помощью числа миганий лампочки Check, обозначенной восклицательным знаком.

Коды поломок современных Тойот состоят из буквы и четырех цифр. Буквы, обозначают:

Цифровая часть блока включает в себя:

С1201 — ошибка РАВ 4

Появляется, когда обороты мотора падают ниже допустимого значения. Проверяют датчик холостого хода и валы, иногда прокладку мотора.

C1223 — неисправность

Говорит о неисправности АБС. Чаще причина кроется в модуле управления.

С1241 — поломка Rav 4

Cлишком низкое напряжение. Может свидетельствовать о поломке проводов.

С1280 — поломка

Поломки электроцепей, в которых чаще виновата неисправность модуля управления.

Неисправность С1298

Некорректная работа соленоида регулировки давления. Частая причина — глюк модуля управления полным приводом или повреждение проводки.

С1441 — поломка

Свидетельство плохой работы системы курсовой устойчивости. Проверки требует усилитель.

C1299 — неисправность RAV4

Система управления полным приводом работает некорректно. Причина кроется в работе трансмиссии или поломке датчика КПП.

B279A — ошибка

В электроцепи авто произошел скачок напряжения или разряжен аккумулятор.

В1421 — неисправность Рав 4

Появление ошибки — свидетельство поломки контроллера солнечной радиации.

Ошибка В2799

Сигнал системы управления допнасосом масла в КПП слишком высокий. Часто появляется из-за низкого качества масла и сопровождается запахом гари.

Код Рав 4: U011B

Возникает при нарушении связи с управляющим модулем рычага привода клапанов. Говорит об отсутствии связи с CAN-шиной.

Ошибка Р0012

Появляется при падении уровня моторной жидкости. Если причина не в этом, нужно проверить правильность монтажа распределительного вала.

Р0037 — поломка Рав 4

Повреждение проводки второго лямбда-зонда или окисление контактов. Иногда ремонта требует подогревательный элемент.

Неисправность Р0138

В электроцепи второго регулятора кислорода первого бака зафиксирован скачок импульса. Стоит проверить проводку.

Ошибка Р0171

Свидетельство слишком бедной смеси в цилиндрах силового агрегата. Требуется проверка датчиков кислорода и массового расхода воздуха.

P0420 — поломка Рав 4

Проблемы в системе катализации. Связано с неполадками системы подогрева контроллера кислорода.

Ошибка P0627: Rav 4 дизель

Неисправность электроцепи топливного насоса. Причина может крыться в обрыве проводов, загрязнении контактов или в неисправном реле.

Ошибка 41

Регулятор положения дроссельной заслонки подает некорректный сигнал. Необходимы проверка механизма и его проводки.

P264A — ошибка

Повреждена проводка регулятора положения привода рычага клапанов первого ряда цилиндров.

P1047 — ошибка RAV4

Неисправен Valvematic. Варианты исправления повреждения включают замену устройства или проводки.

Неисправность Р1049

Проблемы с модулем управления Valvematic. Ошибка связана с неверно выставленными параметрами работы последнего. Иногда причина в коротком замыкании.

Поломка Р1155

Нагревательный элемент второго лямбда-зонда перестал работать должным образом. Виновата проводка, повреждение изоляции на ней или грязные контакты.

Неисправность P1603

Сломался внутренний модуль памяти EEEPROM и без детальной диагностики микропроцессора не обойтись.

P1604 — код

Высвечивается, когда не выходит запустить мотор. Причины могут крыться в поломках аккумулятора, иммобилайзера, датчиков кислорода и форсунок, самого силового агрегата. Часто к появлению кода приводит забитость фильтра или использование некачественного топлива.

Р1605 — код

Появляется при неверном сигнале о холостых оборотах. Причина в поломках блока управления или цилиндров, но еще ее стоит искать в датчике детонации.

Р1589 — неисправность

Говорит о неправильной калибровке нулевого положения замедления из-за неправильной стабилизации автомобиля. Необходимо повторить процедуру. Иногда вина лежит на сломанном блоке управления авто.

Р1750 — ошибка

Возникает, если что-то произошло с АBS или механизмом тормозной устойчивости машины.

Поломка Р2195

Слишком бедная топливовоздушная смесь. Причина в неисправном первом лямбда-зонде.

P2238 — поломка

Ошибка 2238 появляется, когда сигнал от первого контроллера кислорода в моторе слишком низкий. Причины в самом датчике или проводке.

Ошибка Р2646

Код — свидетельство заедания рычага привода клапанов в отключенном состоянии или иных неисправностей этой системы. Требуется тщательная проверка.

Рав 4: ошибка AWD

Появление требования проверить полный привод у Toyota связано с пробуксовкой колес и исчезает через некоторое время. Если этого не произошло, необходим анализ сканером.

Рав 4 — неисправность: проверьте систему 4wd и двигатель

Если на табло авто загорается сообщение о необходимости проверки 4ВД и мотора, то с максимальной вероятностью причина кроется в использовании колес разных размеров или просто разных производителей. Эта ошибка не приведет к большим проблемам и исчезает, если заглушить и вновь завести авто. Не рекомендуется слишком долго злоупотреблять ситуацией и откладывать полное устранение неполадки. Заменяют все колеса на полностью одинаковые, поскольку машины с 4 ВД крайне чувствительны к этому моменту.

Если к требованию проверки двигателя и 4 WD добавляется необходимость проанализировать VSC, а авто со временем вообще не заводится, владелец машины вероятнее столкнулся с поломкой одного из лямбда-зондов.

Ошибка: зарядите аккумуляторную батарею Рав 4

Сообщение о нехватке заряда возникает не только, если плохо работает АКБ. В некоторых случаях виновным оказывается диодный мост и тогда не обойтись без его замены.

Рав 4: ошибка АБС

Если у Тойоты загорелась лампа, то причина кроется в неисправности датчика или проводки.

Ошибка подушки безопасности

Возникает из-за перетирания проводки в сидении или шлейфа в руле. В других модификациях модели она возникает чаще из-за аварийного срабатывания подушки и тогда требуется замена блока.

Ошибка ТРС

Не указывает на неисправности, а возникает как реакция системы управления авто на наличие дополнительного иммобилайзера или сигнализации. Она исчезает после третьего глушения мотора. А чтобы она не появлялась, достаточно включать зажигание с паузой в несколько секунд.

Рав 4: сброс ошибок

Чтобы убрать поломку из памяти Тойоты нужно:

Признаком того, что ошибки удалось сбросить, будет потухшая лампа чека.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
