код ошибки 0504 ваз 2114
Не горящие стоп сигналы. Ошибка P0504 Расхождение сигналов датчика тормоза А и В.
Не знаю связаны ли потухшие стопы с ошибкой что выдавал OpenDiag но всё же…
Пару недель назад о себе напомнил Check. Ошибка P0504.
Покопавшись в сети обнаружилась причина ошибки. Тут же у ребят на драйве есть несколько статей из бортовых журналов по решению данной проблемы. Причиной проблемы часто служит ослабшая или лопнувшая пружина внутри датчика. Не мне судить, но старой обычной лягушки вполне хватало.
Топаем в магазин и покупаем датчик педали тормоза.
Замена не сложная. Пару гаек… Другое дело что неудобно менять))
После замены сбрасываем Check и радуемся жизни))
Тем же вечером помогая соседу припаять провода задних фар взамен соплей и скруток на изоленте, хотел показать яркость стоп сигналов и обнаружил что у меня они не горят. Попадос однако. Дублирующий сигнал тормоза был исправен. Лампы визуально целые. (у кого та же проблема, не ленитесь — проверьте их либо мультиметром либо банально на аккумуляторе)

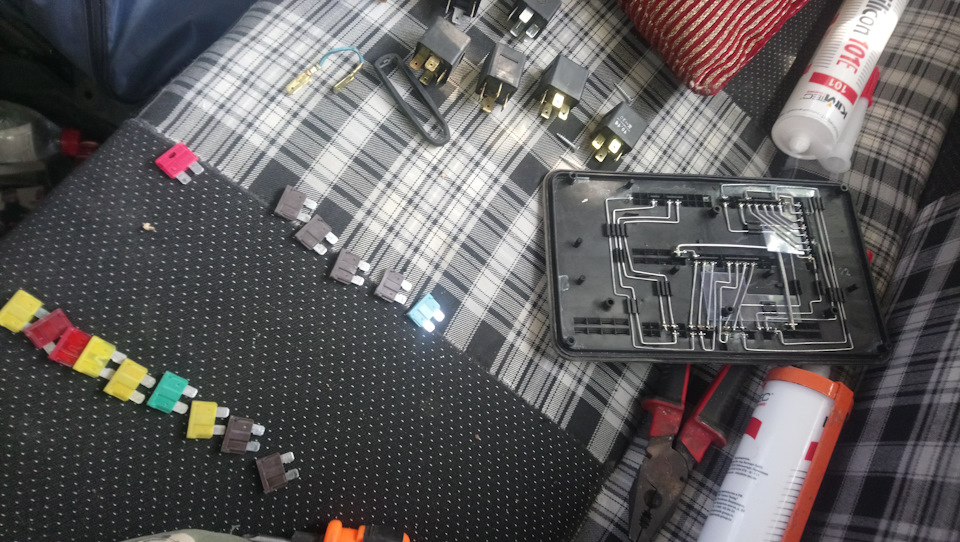

Далее решил проверить состояние блока предохранителей. Ведь меня на море немного залило.
Как выяснилось не зря!

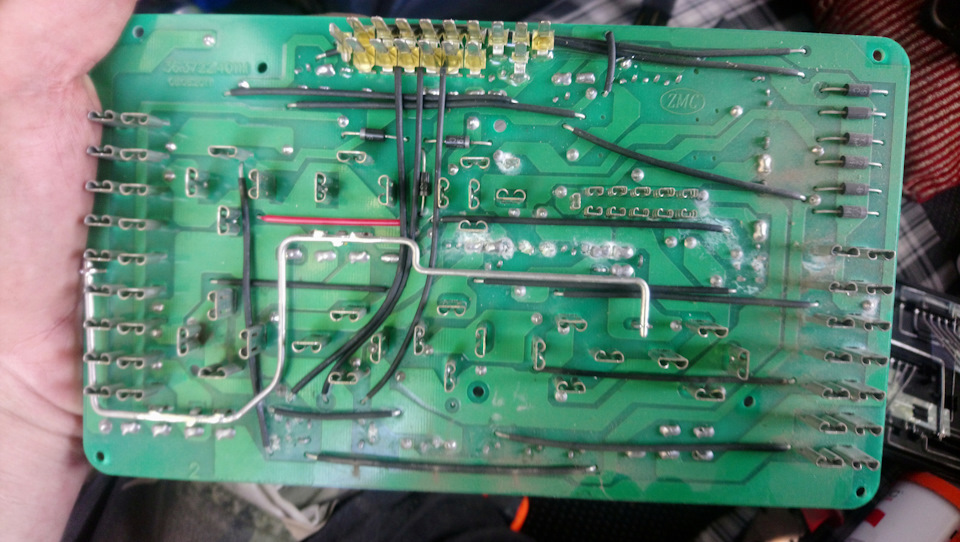

На самой плате и перемычках присутствовало окисление. Удаляем его щёткой и составом для чистки контактов)
Так же заменил реле контроля целостности ламп. Контакты были окислены и пару резисторов в обрыве.
Самая прелесть в том что на правом габарите вместо +7 снова появились заветные +12. Теперь вновь можно подсветку крышки бензобака подключить к правому габариту))
Лампочки в стопах тоже поменял на свежие))
Всё благополучно работает))
Ошибка P0504 (рассогласование датчиков педали тормоза) после установки led ламп, как устранить?
Обсудим проблему возникновения на автомобилях ВАЗ: Лада Гранта, Датсун Он-До, Калина, Нива, Приора — ошибки р0504 (рассогласование датчиков педали тормоза), с которой лично я на своём авто не столкнулся, но наслышан о ней от других автомобилистов, которые решили так же сменить штатные лампы стоп-сигнала на LED.
На автомобилях с электронной педалью газа датчик положения педали тормоза и выключатель сигналов торможения совмещены в одном корпусе.
Именно их «рассогласование» определяет контроллер, регистрируя код неисправности P0504.
Во многих случаях эта ошибка связана с плохо отрегулированным датчиком, либо с его неисправностью.
Итак, решений по устранению этой проблемы несколько:
— дополнительная нагрузка
— программное отключение
Для этого придется обращаться к ребятам, которые серьезно и за немалые деньги заниматься ЧИП-тюнингом.
Купить LED «обманки» можно здесь goo.gl/2Ubk4P или патрон под лампу BAY15d — goo.gl/T9ZWvt либо Canbus LED (со встроенной обманкой) — goo.gl/MznUPS
Комментарии 6
Приветствую.
Данную проблемку на Калина Кросс (2017 г.) решил простым подключением параллельно светодиоду (врезался в колодку со стороны фонаря, лампа без цоколя, провода припаял, после усадил это в термоусадку) на правом фонаре лампы на 5Вт/12В.
А у меня была такая ситуация.Устанавливал датчик света на шевика.Обычно всегда перед возней с проводкой отключаю аккумулятор.А тут решил протестировать датчик на работоспособность перед установкой на авто не отключая АКБ.В спешке чуть коротнул два провода на кнопке выключателя света(кривые руки).Вылезла ошибка p504 (датчик педали тормоза)на БК штат.Что я только ни делал:сбрасывал клему, пытался стереть ошибку с помощью БК, разобрал и прозвонил датчик тормоза( датчик исправен), проверил лампы стрелков, прозвонил проводку.Чек горел постоянно, ошибка не убиралась.Я понял что скорее всего глюканул ЭБУ(слава богу не сгорел).В бортовом компе штат есть такая функция как форсаж(сброс до заводских настроек).Я ее воспользовался и вуаля все окей, а я чуть пол машины не разобрал.Оказывается при снятии коем с АКБ БК бош 7.9.7 до заводских настроек не сбрасывается.Вот до чего доводит спешка.
На калине у меня была такая тема. А веста этому подвержена?
пока случаев не было, но если брать LED на Весту то уже со встроенной обманкой Canbus — goo.gl/MznUPS
А без обманки не заработает? Или просто не было возможности проверить? А то у меня лампочки есть подходящие, но без обманок, две машины уже пережили.
Autotime
Обзоры. Автоновости. Тест-драйвы
Main Menu
Ошибка P0504 ВАЗ OBD-II – Выключатель стоп-сигнала
Корреляция переключатель тормоза «A»/«B»: код ошибки P0504
Модуль управления силовой трансмиссией (PCM сохраняет код ошибки P0504) при обнаружении неисправности в переключателе стоп-сигнала автомобиля ВАЗ. На приборной панели загорается предупреждающий сигнал.
При возникновении сбоя в цепи стоп-сигнала может возникнуть ряд проблем. Чтобы автомобиль не попал в опасную ситуацию, эта ошибка будет зафиксирована, а индикатор предупреждения об ошибках будет оставаться включенным до тех пор, пока причина не будет устранена, и код не будет удален из PCM.
Причины ошибки
Причины ошибки P0504 ВАЗ довольно просты и легко диагностируются. К ним относятся:
Симптомы ошибки P0504 ВАЗ
Первым признаком появления ошибки будет горящий сигнал «Check Engine». Помимо этого, вы можете заметить другие симптомы, в частности:
Диагностика ошибки P0504 ВАЗ
После определения кода ошибки при помощи сканера OBD-II, она очищается. Необходимо проверить все возможные причины. От простых к более сложным. Начинать необходимо с предохранителей и лампочек. Если проблема не устранена, нужно проверить переключатель стоп-сигнала, проводку и разъемы.
Общие ошибки при диагностике
Часто, когда стоп-сигнал не водитель предполагает, что проблема в перегоревшей лампочке. Замена лампочки может не решить проблему, ведь источником может быть проводка, переключатель. Если поломка находится в переключателе, то замена предохранителя ничего не даст. Новый тоже перегорит.
Насколько серьезна ошибка P0504?
Очень опасно, когда стоп-сигналы не работают. Едущий за вами автомобиль не может корректно оценивать ситуацию, а ваши действия, что может привести к ДТП. Аналогично, если нажатие педали тормоза не отключает систему круиз-контроля, последствия могут быть очень печальны.
Что нужно ремонтировать при ошибке P0504 ВАЗ?
В большинстве случаев исправление причины ошибки P0504 довольно просто. Вот несколько наиболее типичных ситуаций:
Ошибка на БК Штат Р0504 Некорректный сигнал выключателей педали тормоза
Загорелся чек, когда отъехал от гаража. Штат известил ошибкой, которая расшифровывается как «неисправность датчика педали тормоза».
Решил зайти на наш форум granta-club.su. Саня порекомендовал проверить исправность вышеупомянутого датчика. Припугнул он меня еще тем, что мозги спалишь такой темой ты. Подсказал, что пружинки внутри датчиков лопаются. После замены необходимо проделать сброс ЭБУ посредством Штата.
В позе извращенного микимауса глядя на педальный узел и нажимая педаль тормоза интуитивно предчувствовал, что шток моего родного датчика не выпрыгивает, при нажатии на педаль, хотя должен.
Решил удостовериться на заведомо исправном, и, зайдя в ТСЦ Колесо попросил показать калиновский датчик педали тормоза под Е-газ, дополнительно сфоткав родной на нокию. Цена 160 рублей порадовала тем, что не надо ехать к дилеру, убивать свое время, после исправлять ошибки слесарей, выискивать новые царапины после их сервиса на авто. Купил, поставил, работает.
При установке нового необходимо, чтобы между педалью и штоком датчика не было зазора, когда педаль тормоза никто не трогает, т.е. датчик должен быть полностью нажат!
Вот что пишет драйв:
Привет всем! Я бы хотел вам рассказать немного о ЭБУ м74 и частой ошибке «Р0504 Некорректный сигнал выключателей педали тормоза». В связи с переходом на новые нормы токсичности, инженеры и конструкторы АВТОВАЗА разработали новую линейку ЭБУ м74 и м17.9.7. ЭБУ можно сказать, что нормальные, но ещё до конца не испытаны. Автомобили ведь на этих ЭБУ очень сильно «задушены» нормами токсичности и поэтому без репрога и установки прошивки е2 или ниже никак не погоняешь на машине, но это действие сейчас не все доступно, так как с ЭБУ поменялся протокол, колодки и сам алгоритм репрога, в связи с чем необходимо наличие дополнительного модуля для программатора. Диагностика данных ЭБУ уже доступна, так как все крупные компании позаботились о своих клиентах, и выпустила обновления программ.
Ну ладно, приступлю сразу к рассказу, как избавиться от ошибки «Р0504 Некорректный сигнал выключателей педали тормоза». В связи с тем, что поменялись ЭБУ, АВТОВАЗ начал устанавливать новые датчики и ИМ. Так же на педали тормоза появилось 2 новых датчика, только не пугайтесь, если вдруг вы найдете только один. Конструкторы и инженеры АВТОВАЗа умудрились совместить 2 датчика в 1 корпусе, то есть на педали тормоза установлен по виду только один датчик, но это не так, внутри корпуса находится сам датчик педали тормоза и ещё один датчик, который в простонародье называют «лягушка». Ошибка «Р0504 Некорректный сигнал выключателей педали тормоза» появляется из-за того, что с завода датчики не отрегулированы должным образом. Если вдруг к Вам приехала машина с м74 или м17.9.7 и сканер выдал такую ошибку, то можете смело брать ключи и регулировать зазор датчика, так как он не отрегулирован. Датчик регулируется элементарным образом и не составит большого труда. На корпусе датчика находится две гайки. Одна фиксирует на креплении датчик сверху, а другая снизу. Та гайка, которая находится сверху как раз и регулирует зазор датчика, так что отпускаете немного нижнюю гайку, а потом закручиваете немного верхнюю, тем самым регулируете зазор датчика. В моем случае на 2114 датчик был с завода отрегулирован на то, что кнопка нажималась только на половину, теперь я сделал, что она нажимается почти полностью. Я говорю почти из-за того, что я оставил небольшой запас хода кнопки, примерно 2 мм., для того, чтобы при резком отпускании педали тормоза кнопка сильно не забивалась в датчик. Когда отрегулируете зазор, потом заведите машину, предварительно сбросив ошибку, и дайте ей поработать некоторое время, так как ошибка регистрируется не сразу, а через некоторый промежуток времени 5-10 минут. Если ошибка не зарегистрировалась, то смело можете брать с клиента деньги и прощаться с ним.
Так же на некоторых автомобилях устанавливается датчик педали сцепления, он тоже нуждается в регулировки, так как если его не отрегулировать машина начинает как бы тупить, так как ЭБУ думает, что педаль сцепления выжата.
На этом, пожалуй, я закончу. Если появится новая информация по данным ЭБУ, то я буду выкладывать её на данном форуме, так как он самый лучший.
Данная ошибка возникает часто на новых автомобилях, так как по моему мнению наши машины делаются через … и нет хорошего ОТК, так как пропускают машины с такими багами.
Смотрите видосы, фото.
Код ошибки P0504 – корреляция датчиков «A»/»B» педали тормоза
Код ошибки P0504 звучит как «корреляция датчиков «A»/»B» педали тормоза». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Brake Switch «A»/»B» Correlation».
Техническое описание и расшифровка ошибки P0504
Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0504 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.
Модуль управления трансмиссией (ЭБУ) вашего автомобиля передает код P0504 в ответ на распознанный сбой в цепи тормозных фонарей. Компьютер автомобиля отслеживает все цепи на предмет таких отклонений, например отсутствие напряжения или состояние вне диапазона.
Выключатель стоп-сигнала привязан к нескольким цепям, каждая из которых может привести к опасной ситуации. Сам переключатель стоп-сигнала состоит из двух сигнальных выходов, и в случае неисправности переключателя, проблема обнаруживается и появляется этот код.
Это не является дорогостоящей поломкой с точки зрения стоимости деталей или трудозатрат, связанных с заменой. Но для вашей безопасности необходимо произвести ремонт в кратчайшие сроки.
Симптомы неисправности
Основным симптомом появления ошибки P0504 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:
Причины возникновения ошибки
Код P0504 может означать, что произошла одна или несколько следующих проблем:
Как устранить или сбросить код неисправности P0504
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0504:
Диагностика и решение проблем
Основная проблема считается расхождение данных в РСМ и датчиком педали тормоза. Поэтому разберем подробнее и опишем некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0504.
Выключатель стоп-сигнала расположен под приборной панелью в верхней части рычага педали тормоза. Усилитель тормозов поднимает педаль в полностью выдвинутое положение. Выключатель стоп-сигнала устанавливается на опорной скобе с поперечной балкой непосредственно за кронштейном крепления педали тормоза.
Единственный способ получить доступ к переключателю – переместить переднее сиденье назад, лечь на спинку и посмотреть вверх под приборную панель. Вы увидите кронштейн с выключателем, рядом с верхней частью рычага педали тормоза. Выключатель будет иметь четыре или шесть проводов.
Переключатель опирается на кронштейн таким образом, что его приводной стержень находится в контакте с рычагом педали тормоза, когда педаль полностью выдвинута. В этот момент выключатель нажимается на рычаг педали тормоза, отключая подачу напряжения.
При нажатии на педаль тормоза рычаг выдвигается, чтобы включить выключатель и включить стоп-сигналы. После отпускания педали, рычаг снова выжимает штангу, выключая стоп-сигналы.
Поэтому с большой долей вероятности можно утверждать, что замена этого датчика избавить от проблем с ошибкой P0504.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0504 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
С кодом неисправности Р0504 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0016, P0019, P0098, P0121, P0171, P0422, P0432, P0455, P0500, P0571, P0700, P0716, P0732, P0733, P0734, P0746, P0842, P2714, C1241, U0405.
