RCD-300. Получение кода

Машину я купил с установленной магнитолой RCD 300. Сначала планировал покупать RCD 510 Delphi, но машина 2006-го года, gateway на ней 3C0 907 530 C, а чтобы не посадить аккумулятор — нужно менять гейт на 3C0 907 530 L или Q, либо колхозить перемычки в блоке предохранителей. Колхозить не очень хочется, а с гейтвеем бюджет мероприятия составил бы примерно 14 тысяч рублей, такие деньги я просто не готов выложить за ГУ.

Тут я и подумал, что «трёхсотая» меня в целом устраивает. Звук неплохой, простой интерфейс, вид идеально вписывается в салон. Полный минимализм. Один недостаток — свою музыку можно включать только с CD-дисков, причём формат mp3 моя магнитола не поддерживает. Записывать по 10-12 песен на диск — сразу отказался от этой затеи и стал искать альтернативное штатное решение.

И нашёл. Вернее, думал, что нашёл. Прочитал, что люди подключают AUX в штатный разъем. Всего-то нужно купить или смастерить шнурок и поменять кодировку магнитолы через VCDS. Дальше особо не вникал Заказал шнурок за 400 р. на Aliexpress, ждал месяц, получил на почте и побежал собирать.

Разочарование меня постигло в момент, когда RCD 300 отказалась принимать кодировку для AUX (0040401 вместо 0040400). Тогда-то я и выяснил, что бывают версии RCD 300, которые не поддерживают AUX, и моя к ним относится. Стал искать дальше и узнал, что умельцы врезают гнездо AUX вместо AM-диапазона радио, либо впаивают 5-контактное гнездо в разрыв FM/AM входа, либо вообще присоединяются к телефонному входу, но там звук моно. Вмешиваться в устройство мне не хотелось, поэтому отказался от этих вариантов.

Итогом моих поисков стала запись с Caddy-клуба, где автор предлагает спаять собственный эмулятор CD-чейнжера со входом AUX на базе проекта vwcdpic. То есть, получаем штатный функционал за небольшие деньги. То, что нужно!

Решил начать со снятия магнитолы с машины и работать с ней в домашних условиях.

Но, разумеется, чтобы запустить её вне машины, необходимо знать код, которого у меня не было. Платить деньги за код мне не хотелось. А тем более, дилерам, которые обязаны бесплатно его сообщать. Стал искать возможные решения, и нашёл подробное видео

Суть в том, чтобы считать дамп памяти EEPROM магнитолы, а в этом дампе найти код.
Для этого необходимо разобрать магнитолу (все болты Torx 9), кроме этого понадобится компьютер с COM-портом, либо USB-RS232 и 32-битной Windows XP, источник питания на 5 вольт, которые можно получить от того же USB, пара резисторов на 4.7 КОм и 10 КОм, программы PonyProg2000 и calcgen_2009.

Необходимо подпаять 4 проводка к микросхеме, 2 из них подключить на плюс и минус источника питания 5В. Другие два через резисторы подключаем на пины 4 и 7 com-порта.

Запускаем ponyprog2000, в настройках выбираем номер com-порта, выбираем тип памяти (24C32) делаем калибровку, считываем дамп кнопкой Read, после чего сохраняем его кнопкой Save в формат bin. Далее запускаем calcgen_2009, выбираем производителя магнитолы (в моем случае Grundig), указываем сохранённый дамп, и получаем код.

На этом делаю перерыв, про свои результаты с эмулятором CD-чейнжера на контроллере PIC расскажу в следующей части.

Источник

Раскодировка RCD 300 mp3 самостоятельно.

Здравствуйте уважаемые читатели. Возможно кому то поможет мой опыт по раскодировке штатного ГУ RCD 300 mp3.

Собственно все относительно просто.
1. Разбираем ГУ: откручиваем несколько болтов с торца и снимаем верхнюю крышку. Далее откручиваем два болта и снимаем CD-считыватель.

2. Находим на системной плате микросхему памяти 24c32wp и аккратно ее выпаиваем.

3. Устанавливаем память в колодку, подключаем к программатору и считываем дамп.

4. Скачиваем CalcGEN_2009_crk (антивирус ругается). Выбираем производителя ГУ и открываем дамп. Вот мы и получили заветный КОД!

5. Теперь остается только впаять память на место и собрать ГУ в обратной последовательности.

P.S. Я прекрасно понимаю, что при «сегодняшней» стоимости такого ГУ данные телодвижения могут быть экономически не целесообразны, но я сделал это сам и больше из любопытства, и не потратил ни копейки.

Volkswagen Passat 2007, двигатель бензиновый 2.0 л., 150 л. с., передний привод, автоматическая коробка передач — электроника

Машины в продаже

Volkswagen Passat, 2007

Volkswagen Passat, 2009

Volkswagen Passat, 2006

Комментарии 11

300 лежит место занимает с кодом
мысль возникает бросить её с балкона ибо как чемодан без ручки и нести неудобно и выкинуть жалко
для опытов полезная инфа, потренироваться но имхо 300 место на помойке

Случаи разные бывают. Человек продает авто, и хочет забрать ГУ на Андройде, а взамен воткнуть RCD 300. ГУ на андройде от продает другу не дорого.

Прикольно, но можно заказать код за 500р)))

Мы не ищем легких путей! 🙂

Обязательно выпаивать или можно при помощи soic8 sop8 снять дамп?
Биос на материнке ноута именно так я дампил

soic8 и sop8 — это тип корпуса микросхемы. Можно и не выпаивать, а припаяться прямо к ножкам на плате.

Я не написал, что soic8 зажим. Вот так он выглядит. В общем буду пробовать))

да, думаю получится. Места там достаточно, чтобы этой прищепкой подцепиться.

вспомнил хороший анекдот на эту тему:
идут отец с ребёнком, сын кусает яблоко, смотрит задумчиво на место укуса, и спрашивает:
-пап, а почему яблоко темнеет?
-понимаешь, сынок, когда ты откусываешь защитную кожуру, кислород, составляющий часть воздуха в атмосфере, начинает взаимодействовать с ферментами железа, которые содержаться в яблоке. Происходит окисление, и эти частицы меняют цвет.
…папа, а ты сейчас с кем разговаривал?(с)

читаю, вроде бы всё по-русски. Но ничччего не понятно:-)

Источник

Пин код магнитолы RCD 300

Опции темы

Отображение

Пин код магнитолы RCD 300

А где он написан, есть сервис книга!

мой вин кузова WVGZZZ1TZ7W049651

Если магнитола родная, т.е. шла с завода с этим авто, и вы снимаете акк., то код вводить не нужно. Мозги сами определят её как штатное устройство вашего авто. Так по крайней мере у меня. Тема уже была. Поиск рулит.

kka007
снимаешь магнитолу и смотришь сбоку.

КараБАС Барабас а смысл, его с боку располагать, любой завладевший магнитолой сможет тогда воспользоваться

а где в документах этот код пишут? (а то у меня все на немецком)

ILCooL
На боку магнитолы находится ее серийный номер, с этим номером имея доступ к дилерскому компу можно получить пин код. Если магнитола не менялась, то можно самому приехать к ОД и получить пин код у него.

А кто может узнать код магнитолы?

Источник

Что такое RCD-300 и с чем его едят

На борту с завода была установлена RCD-300 и толку от неё было мало.

Ничего она не умеет, ни в мп3 ни в АУХ ни в карты…

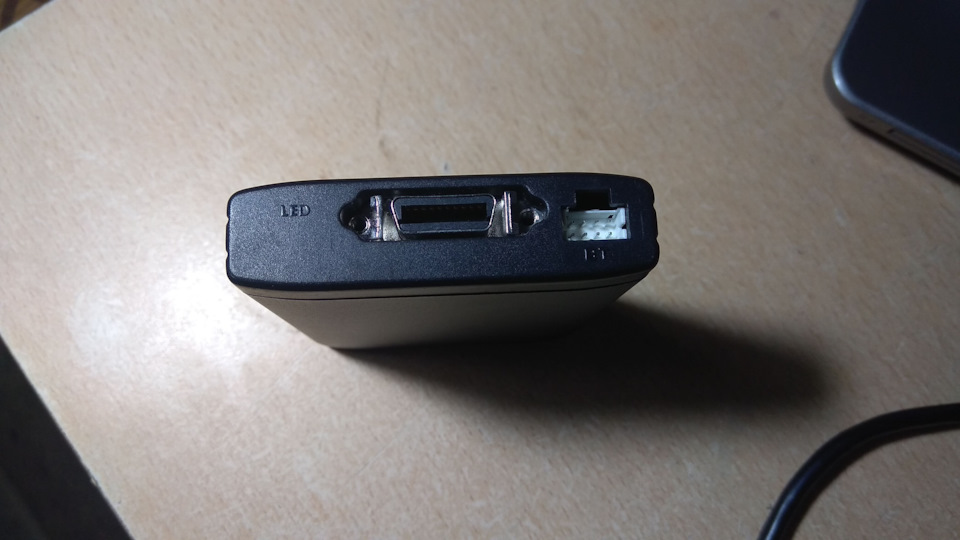

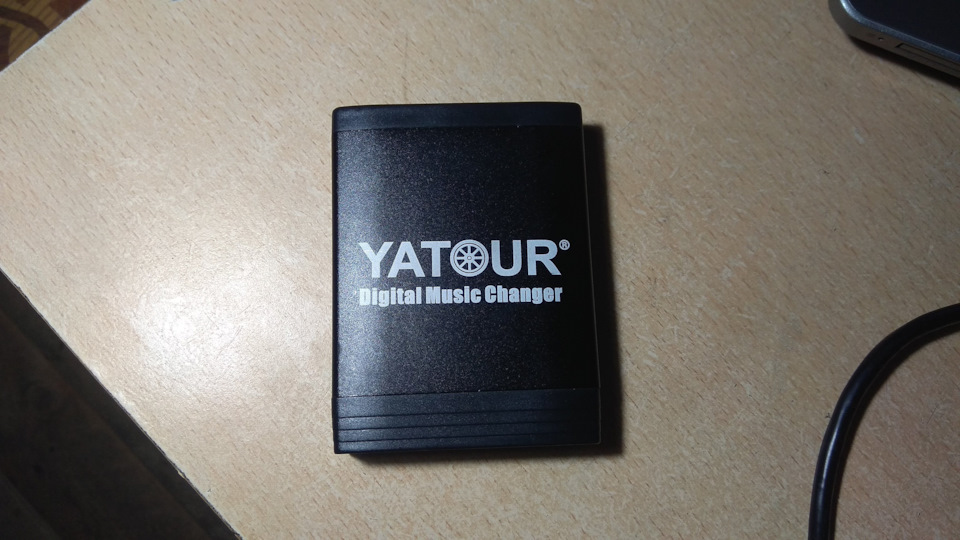

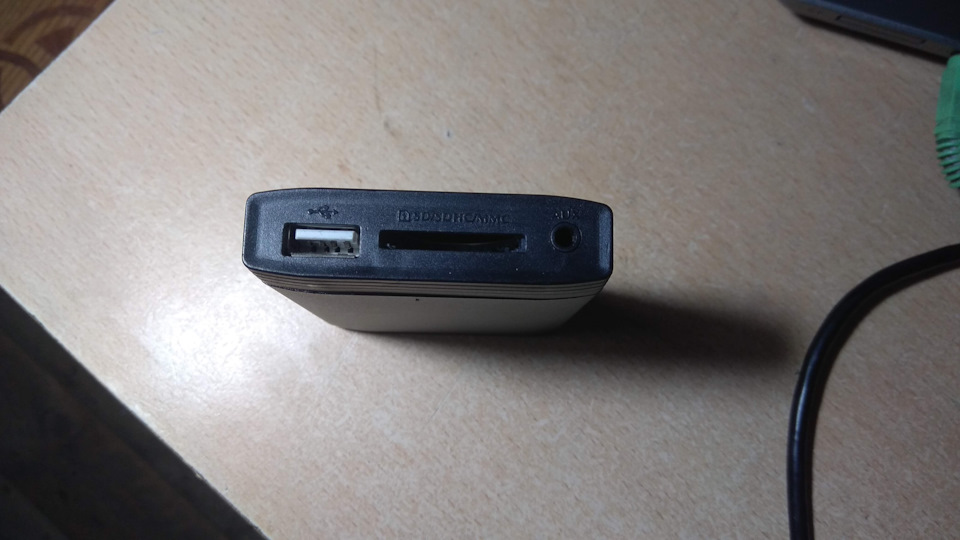

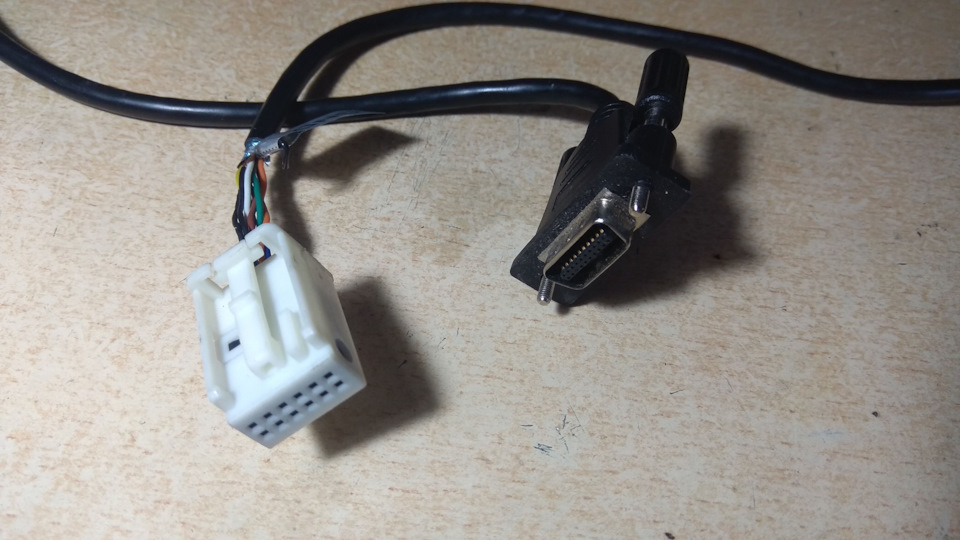

На заре цивилизации самое быстрое, относительно не сложное и в то же время не самое дешёвое решение проблемы было приобретение MP3 USB адаптера Yatour. Тут тебе и USB и SD и AUX, и даже Блюпуп как отдельный причендал за отдельные барыши (на момент приобретения адаптера — практическая ценность Блюпупа не прощупывалась и сэкономленные деньги съела инфляция)

Всё было чинно, благородно… но время шло, а потом и вовсе ускорилось, телефоны стали умнее хозяев и перестали помещаться в кармане, вслед за СД дисками записывать флешку с музлом стало моветоном…

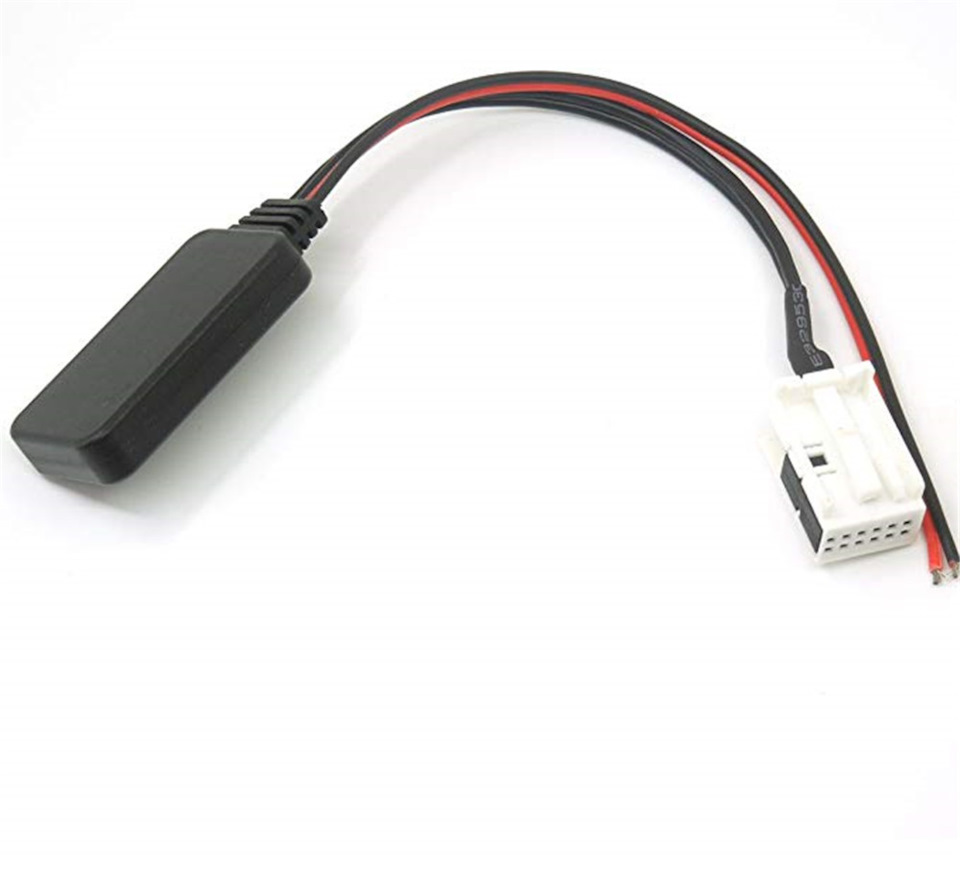

RCD-300 предстояло стать просто рупором. С Алика за 3 копейки был заказан Блюпуп дабы воткнуть его напрямую минуя анахронизмы.

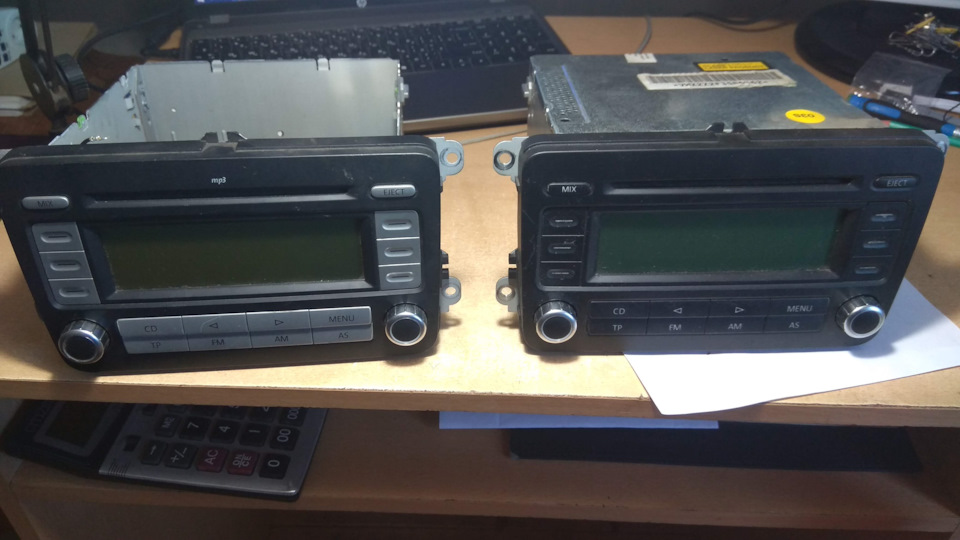

Но, как оказалось АУХа в нищебродской версии RCD-300 попросту нет на уровне железа — умельцы устраняют сей дефект паяльником. Для чуть побогаче нищих есть RCD-300 mp3, в ней и АУХ есть, и этих балалаек на разборках завались и стоят они сущие копейки.

Внешне ничем акромя надписи MP3 не отличаются, а бывает и её не бывает. надо смотреть на заводской лэйбе.
Следующим ребусом оказалось наличие кода у каждой магнитолы, который при смене брички обязательно попросят ввести! 2 раза мимо и далее томительное ожидание до следующего раза, блокируется у всех по разному, от 2х часов до суток. А ещё пишут в интернетах что после 3 попыток можно и вовсе окерпичить.
Штудирование форумов наших и вражеских позволили сделать вывод (за другие модели не говорю):
1. кейгенов по заводскому номеру или вин номеру — в сети нет
2. есть сборник, в котором к некоторым заводским номерам есть соответствующий КОД на магнитолу, собранный путём обобщения информации от неравнодушных со всех просторов интернета, НО! автор им не делится!
3. Есть сайты и форумы, на которые как дурачки с фантиками все несут номерки с шильдиков в надежде получить нахаляву КОД. но по результату в личке просят за такие услуги от 5 до 20$ (не проверял — не наш метод)
4. Вроде даже на Алике можно купить инфу о конкретной магнитоле (не проверял по той же причине)
5. Можно обратиться к официалам, говорят иногда помогает. Но думаю свой хлеб именно они и зарабатывают на форумах и аликах
6. Можно приложить немножко усилий и вынуть КОД из памяти магнитолы самому. Дешманский программатор, свободный софт и куча инфы в тырнете в помощь
