Как узнать размер сабвуфера
Как рассчитать короб для сабвуфера
При изготовлении самодельного корпусного сабвуфера для автомобиля всегда встает вопрос: как рассчитать корпус для сабвуфера?Для начала если неизвестен объем необходимо рассчитать объем короба для сабвуфера и затем, уже зная его сделать расчет короба для сабвуфера.
Для примера, как рассчитать короб для сабвуфера, если для 12 дюймового сабвуфера (305 мм), рекомендуемый объем 45 л. Измеренная допустимая высота для корпуса в автомобиле, 340 мм (h=340 мм), длина 680 мм (L=680 мм), рассчитаем ширину.
Допустимая высота (h) для места в автомобиле h=340 мм=34 см=0,34 м, а допустимая длина L=680 мм=68 см=0,68м.
1 литр = 1•10−3 м³ 1 л = 0.001 м³ тогда V= 45 л = 0,045 м³
Не забудьте, что есть внутренний и внешний объем, поэтому учитывать необходимо толщину материала, из которого делают сабвуферный короб.
Если короб делают из МДФ с толщиной в 2 мм (0,02м), тогда уменьшаем измеренные величины высоты и длины на толщину МДФ с обеих сторон и рассчитываем внутренний объем.
Если необходимо рассчитать объем короба для сабвуфера сложной формы, к примеру, корпус сабвуфера устанавливается в нишу крыла, и будет иметь сложную геометрическую форму, повторяя геометрию ниши, при этом задняя часть корпуса сабвуфера имеет разные формы.
В этом случае придётся рассчитывать корпус сабвуфера по частям, считая отдельно объемы «1» и «2» частей.
Как расчитать короб для сабвуфера
Как расчитать короб для сабвуфера
При изготовлении самодельного корпусного сабвуфера для автомобиля всегда встает вопрос: как рассчитать корпус для сабвуфера?Для начала если неизвестен объем необходимо рассчитать объем короба для сабвуфера и затем, уже зная его сделать расчет короба для сабвуфера.
[contact-form-7 404 «Не найдено»]
Расчет размера корпуса
Для примера, как рассчитать короб для сабвуфера, если для 12 дюймового сабвуфера (305 мм), рекомендуемый объем 45 л. Измеренная допустимая высота для корпуса в автомобиле, 340 мм (h=340 мм), длина 680 мм (L=680 мм), рассчитаем ширину. А=V/Lxh
Допустимая высота (h) для места в автомобиле h=340 мм=34 см=0,34 м, а допустимая длина L=680 мм=68 см=0,68м. 1 литр = 1•10−3 м³ 1 л = 0.001 м³ тогда V= 45 л = 0,045 м³.
Если необходимо рассчитать объем короба для сабвуфера сложной формы! То вы можете обратится в нашу Автостудию, для расчета и изготовления корпуса.
к примеру, корпус сабвуфера устанавливается в нишу крыла, и будет иметь сложную геометрическую форму, повторяя геометрию ниши, при этом задняя часть корпуса сабвуфера имеет разные формы.В этом случае придётся рассчитывать корпус сабвуфера по частям, считая отдельно объемы «1» и «2» частей.
Смотрите как расчитать корпус для динамика
Делаем короб для сабвуфера своими руками: пошаговая инструкция
12-ти дюймовый динамик для сабвуфераПеред началом проектирования и сборки короба необходимо определиться с выбором динамика. Рекомендуем остановить свой выбор на 10-12 дюймовых импортных динамиках, так как они наиболее часто используются в автомобильных сабвуферах и лучше всего подходят. Как подобрать динамик для сабвуфера мы подробно рассказывали в предыдущей статье. Конструкция короба также имеет важное значение: от нее зависит качество и громкость звучания низких частот.
Какими бывают короба для сабвуфера?
Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука, которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов:
Узнать стоимость корпуса!
Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей.
К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы.
Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера. Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.
Какие материалы нам потребуются для сборки сабвуфера?
Многослойная фанера для корпуса сабвуфераМатериал для изготовления короба сабвуфера должен быть прочным, плотным и хорошо изолировать звук. Для этого отлично подойдет многослойная фанера или ДСП. Основные преимущества этих материалов – доступная цена и простота в обработке. Они достаточно прочны и обеспечивают хорошую шумоизоляцию. Мы будем делать сабвуфер из многослойной фанеры толщиной 30 мм.
Чтобы сделать короб для сабвуфера нам понадобится:
Саморезы по дереву (примерно 50-55 мм, 100 штук)
Шумоизоляционный материал (шумка)
Дрель и шуруповерт (или отвертка)
Електролобзик
Жидкие гвозди
Герметик
Клей ПВА
Карпет, примерно 3 метра
Клемник
Чертежи короба для сабвуфера
В данной статье мы будем делать короб под сабвуфер с 12-ти дюймовым динамиком. Рекомендуемый объем ящика для одного 10-12 дюймового динамика – 40-50 литров. Рассчитать короб под сабвуфер не сложно, вот примерная схема с размерами панелей.
Схема и чертеж короба
Стоит обратить внимание на минимальное расстояние от стенок корпуса до динамика. Оно, как и объем всего ящика, рассчитывается по внутренней поверхности.
Собираем короб для сабвуфера своими руками
Можно приступать к сборке. Мы используем 12-ти дюймовый динамик Lanzar VW-124.

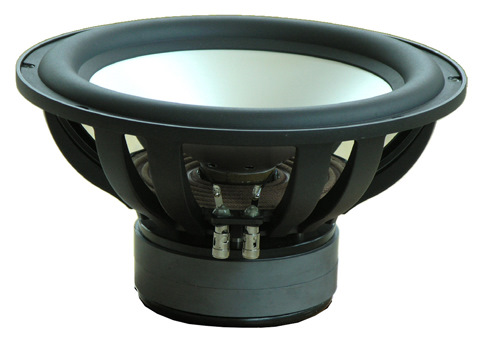

12-ти дюймовый динамик для сабвуфера
Его диаметр 30 см, и первое что нужно сделать это вырезать отверстие под динамик. Минимальное расстояние от центра диффузора до стенки сабвуфера – 20 см. Мы отмеряли по 23 см (20 см + 3 см ширина фанеры) от края панели и прорезали отверстие електролобзиком. Далее вырезаем отверстие под фазоинверторную щель, в нашем примере она имеет размер 35*5 см.
Вырезаем щель фазоинвертора и отверстие для динамика
Вместо щели можно использовать классический воздуховод – трубку. Теперь собираем фазоинверторную щель и крепим ее к передней панели сабвуфера. Проходим по стыкам жидкими гвоздями и закручиваем саморезами.
Собираем панели фазоинверторной щели
Важно очень плотно закручивать саморезы, чтобы не оставить пустотелостей. Они будут создавать резонансные колебания, которые испортят звучание сабвуфера.
Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами.
Боковые стенки короба
На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части.
Короб в сборке
Вставляем динамик. Смотрим, любуемся.
Внутренняя отделка
Переходим к внутренней отделке короба. Первое, что необходимо сделать это проклеить все стыки и щели эпоксидным клеем или герметиком. Далее с помощью клея ПВА приклеиваем на всю внутреннюю поверхность короба шумоизоляционный материал.
Обклеиваем корпус шумкой
Обклеиваем корпус шумкой
Теперь обтягиваем всю внешнюю плоскость короба карпетом, включая щель фазоинвертора. Крепить его можно на эпоксидный клей или с помощью мебельного степлера.
Короб обтянут карпетом
Далее вставляем и плотно прикручиваем динамик. Сабвуфер почти готов, осталось только протянуть провода от динамика к клемнику и подключить усилитель.
Установленный сабвуфер с усилителем
Усилитель мы докупали, но его также можно сделать своими руками. Это довольно сложно, так как требует знаний и практики в области радиотехники. Также можно использовать готовые наборы и схемы для радиолюбителей, вроде Мастер-КИТ, и самостоятельно проводить сборку усилителя. Единственное требование к усилителю – его максимальная мощность должны быть меньше, чем максимальная мощность динамика.
Делаем сабвуфер стелс своими руками
Сабвуфер стелс своими рукамиНадоело возить в багажнике огромный ящик? Тогда стелс сабвуфер просто создан для вас. Этот уникальный тип корпуса более практичный, чем классический ящик. Он не стоит квадратной коробкой посреди багажника и занимает меньше места. Зачастую стелс устанавливают во внутренней части крыла, иногда в нише вместо запасного колеса. Минимальный объем ящика, который требует 10-12 дюймовый динамик для нормальной работы – 18 литров.
Для изготовления пассивного стелс сабвуфера нам потребуются:
низкочастотный динамик;
защитная решетка и розетка для подключения к усилителю;
провод для подключения динамика к розетке;
многослойная фанера или ДСП (толщина 20 мм);
небольшой кусок ДВП;
эпоксидный клей;
кисточка;
стеклоткань;
монтажный скотч;
полиэтиленовая пленка;
саморезы по дереву;
дрель, лобзик.
Выбор места для установки корпуса
После выбора места, где будет установлен стелс, освобождаем багажник и приступаем к изготовлению корпуса. Можно снять обшивку багажника в том месте, где будет установлен сабвуфер, чтобы поместить его еще ближе к крылу. Первым делом стелем на пол багажника полиэтиленовую пленку. Она выполняет сразу две функции: защищает обшивку багажника от эпоксидного клея и позволяет нам сделать крепление, к которому мы прикрутим днище сабвуфера. Далее обклеиваем внутреннюю сторону крыла монтажным скотчем в два слоя.
Обклеиваем багажник малярным скотчем
Нарезаем стеклоткань небольшими кусками, примерно 20х20 см. На малярный скотч накладываем куски стеклоткани и проклеиваем эпоксидным клеем. Накладывать стеклоткань лучше внахлёст, чтобы не было очевидных стыков и швов.
Эпоксидный клей + стекломат
Лепим слои стеклоткани друг на друга, попутно смазывая их эпоксидным клеем, пока толщина листа не достигнет 10 мм (примерно 4-5 слоев).
Толщина панели примерно 1 см
Материал будет застывать примерно 12 часов. Для ускорения процесса можно использовать лампу. Теперь вырезаем дно сабвуфера и приклеиваем к нашему корпусу. Стык обрабатываем герметиком или проклеиваем эпоксидной смолой.
Приклеиваем днище
В этом конкретном случае форму нужно подогнать под петли багажника, чтобы наш самодельный сабвуфер не мешал ему закрываться. После того, как мы отрезали все лишнее, вырезаем из ДСП боковые стенки и верхнюю крышку. Округлую часть изготавливаем из фанеры, мы это делали “на глаз”.
Делаем боковые, верхние и нижние стенки короба
Чтобы фанере было проще придать округлую форму, ее необходимо сначала намочить, придать ей нужную форму, закрепить и дать высохнуть.
Листы ДСП необходимо проклеить эпоксидным клеем или герметиком, а затем скрепить саморезами. Короб из стекловолокна также приклеиваем с помощью эпоксидной смолы, а когда она высохнет – скрепляем саморезами.
Приклеиваем и скрепляем детали
Для лучшей герметизации можно проклеить швы еще раз. Мы наложили еще один слой эпоксидного клея и прижали конструкцию песком, чтобы клей лучше взялся.
Мешки с песком для лучшего сцепления
Далее мы можем замерить переднюю панель и вырезать ее. С помощью лобзика вырезаем круг для динамика. Для того, чтобы надежно прикрепить переднюю панель к корпусу, нужно закрутить ее саморезами со всех сторон. То есть на всей внутренней части панели нужно установить бруски, на расстоянии чуть большем, чем толщина фанеры (в нашем случае мы прикрепили бруски на расстоянии примерно 25 мм от края панели). Благодаря этому мы сможем закрепить переднюю часть сверху, снизу, по бокам, и самое главное – надежно прикрепить ее к округлому элементу.
Подготавливаем переднюю панель
Вырезаем отверстие в торце для розетки.
Вырезаем отверстие для клемника
В конце было решено добавить еще два слоя стеклоткани и эпоксидного клея на изогнутую часть корпуса для стелс сабвуфера.
Проводим окончательную сборку: устанавливаем розетку и подключаем к ней динамик, но пока не прикручиваем его. Далее есть два варианта – покрасить сабвуфер, либо обтянуть карпетом. Покрасить немного сложнее, так как надо сначала выровнять поверхность. Для этого мы использовали универсальную шпаклевку.
Как рассчитать короб для сабвуфера
Как рассчитать объём и размер короба для сабвуфера – задача, которую придётся решать любому, кто планирует изготовить низкочастотную звуковую систему своими руками.Основным параметром при вычислении объёма будущей низкочастотной колонки является диаметр громкоговорителя. Диффузор динамика создаёт определённое давление воздуха. Воздушные волны должны без помех распространяться во внутреннем объеме акустической системы.
Если короб будет слишком маленьким, то внутри колонки возникнет много отражённых волн в противофазе, которые буду гасить друг друга. Это негативно скажется на качестве звучания. Бас будет сухим и жёстким. Если объем короба получится слишком большим, в нём возникнет эффект реверберации и бас будет гулким, но «размазанным». Поэтому необходимо рассчитать объем сабвуфера по динамику.
Как посчитать объём короба для сабвуфера
Чтобы рассчитать литраж короба для сабвуфера нужно выбрать конструкцию низкочастотного устройства. Мощные низкочастотные системы делятся на три группы:
Закрытый ящик является самым простым в изготовлении. Он может иметь форму куба, прямоугольного параллелепипеда или трапеции со скошенной передней или задней стенкой. Закрытый короб, по своим габаритам, меньше других конструкций. Снижение объёма, при сохранении акустических характеристик достигается заполнением внутреннего пространства каким-либо демпфирующим материалом. Правильно рассчитать сабвуфер с закрытым ящиком достаточно просто. У него имеется только одна характеристика, это объём. Вырезать из соответствующего материала заготовки для конструкции «закрытый ящик» может даже неподготовленный любитель.
Несмотря на много достоинств закрытый короб имеет один существенный недостаток. Это самый низкий КПД из всех конструкций. Для того чтобы получить от закрытого ящика максимальное качество звука, динамик нужно максимально нагружать. Только в этом случае акустические характеристики изделия будут на высоком уровне. Посчитать короб для сабвуфера с закрытым ящиком можно исходя из диаметра громкоговорителя.
Чем больше диаметр динамика, тем больший получается разброс по объёму. Посчитать объем сабвуфера для мощных громкоговорителей сложнее, чем для компактных изделий. Это связано с индивидуальными характеристиками разных моделей.
Как рассчитать фи короб для сабвуфера
Фи или короб с фазоинвертором использует, для улучшения акустических характеристик, обратный ход диффузора динамика, точнее воздушную волну, которая при этом образуется. При расчёте сабвуфера в литрах делается поправка на толщину материала и учитывается только внутренний объём. Внутреннее пространство конструкции сообщается с окружающей атмосферой через специальный порт или тоннель, в котором находится определённый воздушный объём. Эта часть ящика называется фазоинвертор. Его размеры выбираются таким образом, чтобы энергия обратного хода диффузора передавалась в окружающее пространство в фазе с воздушной волной прямого хода диффузора. Этот эффект достигается в узком диапазоне частот и повышает КПД акустической системы. Фазоинвертор может иметь щелевую или туннельную конструкцию и настраиваться на определённую частоту. От этого зависит принцип его работы.
Правильно рассчитать объём короба для сабвуфера со щелевым фазоинвертором сложнее, чем для закрытого ящика. Сама конструкция фазоинвертора имеет больше деталей, размеры которых выбираются исходя из типа динамика. Высчитать короб под сабвуфер можно исходя из размеров громкоговорителя.
Здесь, как и у закрытого ящика имеется допустимый разброс по объёму. Это позволяет при изготовлении колонки своими руками экспериментировать, добиваясь максимально натурального звучания низких частот. Можно подобрать корпус для сабвуфера из подручных материалов. Главное это соблюдение размеров фазоинвертора.
Недостатком щелевого фазоинвертора является то, что он один раз настраивается при изготовлении и потом его параметры изменить уже невозможно. В этом отношении удобнее туннельный фазоинвертор. Он представляет собой ящик с отверстием в одной из стенок. К этому отверстию крепится пластиковый стакан или тубус, который состоит из двух частей. Они могут вдвигаться одна в другую, изменяя частоту настройки фазоинвертора. Правильно рассчитать объем короба для сабвуфера можно только с учётом резонансной частоты динамической головки и других параметров. Часто в паспорте на динамик указывается объем колонки, рекомендуемый производителем.
Как рассчитать и вычислить объем корпуса для сабвуфера
Бандпасс или полосовая система представляет собой акустический фильтр верхних и нижних частот. Конструкция бывает четвёртого и шестого порядков. Акустическая низкочастотная система состоит из двух секций, каждая из которой оборудована фазоинвертором. Секции разделены на два объёма перегородкой, на которой установлен громкоговоритель. Передняя и задняя плоскости диффузора работают в своём пространстве. Колонка с двумя объёмами и одним фазоинвертором является бандпасом четвёртого порядка, а система с двумя фазоинверторами, относится к шестому порядку. Рассчитать ящик для сабвуфера системы бандпасс будет сложнее всего.При расчёте литража сабвуфера учитывается не только размер динамика, но и частоты срезов акустических фильтров.
Как рассчитать короб для сабвуфера
Проще всего рассчитать размер сабвуфера, если он будет сделан в виде закрытого ящика. Там нет фазоинвертора или акустических фильтров и на основе диаметра громкоговорителя вычисляется рекомендуемый объём. Для того чтобы рассчитать литры для сабвуфера достаточно перемножить ширину, высоту и глубину ящика. Нужно иметь в виду, что динамики одинакового диаметра, но от разных производителей, будут звучать по-разному. Это затрудняет самостоятельный расчёт акустической низкочастотной системы. Как рассчитывается короб для сабвуфера.Следует знать, что учитывается только «чистый» внутренний объём.
Самостоятельный расчёт не учитывает тип динамика, его резонансную частоту и выходную мощность усилителя низкой частоты. Все эти факторы оказывают влияние на размеры короба для сабвуфера.Если в процессе работы возникают сложности, лучше воспользоваться несложными компьютерными программами для выполнения расчётов. Чаще всего используются следующие программы:
JBL Speaker shop включает в себя две утилиты. Enclosure Module позволяет сконструировать короб для звуковой системы, учитывая имеющийся динамик, или подобрать громкоговоритель под готовый корпус. В программе можно рассчитать закрытый ящик, фазоинверторную системы или рассчитать короб под два сабвуфера. Среди параметров, нужных для правильного расчёта НЧ колонки, программа учитывает компанию производитель, номер модели и резонансную частоту. Весь список параметров, используемых для точного расчёта будущей конструкции, включает в себя более десяти наименований. После того, как параметры введены, можно выбрать любой тип корпуса. Для конкретного динамика программа демонстрирует закрытый ящик, фазоинвертор или бандпасс с указанием достоинств и недостатков каждой системы. Для новичков в акустике имеется обучающий файл с наглядными примерами расчётов.Утилита Crossover Module позволяет рассчитать все параметры фильтра-кроссовера для любой акустической системы.
Как посчитать литраж корпуса для сабвуфера
Чтобы правильно узнать объём корпуса для сабвуфера нужно учитывать одну важную величину. Это передаточная функция салона автомобиля. Она определяется очень просто. Нужно самое длинное место в салоне умножит на два и на эту величину разделить скорость звука в воздухе.Если длина равна 2 м 45 см, то передаточная функция салона будет равна 343/4,9 =70. ПФС салона это частота в герцах. Это значение вводится как параметр при расчёте короба для сабвуфера с помощью компьютерных программ.
Чем больше параметров будет введено в программу конструкции акустической системы, тем с большей точностью и корректностью будет рассчитан её объём.
Объем для сабвуфера
Как узнать и посчитать объём сабвуфера в литрах. Наиболее трудоёмкими будут расчёты конструкций с фазоинвертором или бандпасс. Несмотря на высокие пользовательские параметры, конструкция бандпасс редко используется в автомобилях. Расчёт и изготовление акустической системы со щелевым фазоинвертором, требует больше деталей и столярных работ. Нужно точно рассчитать площадь порта фазоинвертора, а после изготовления и сборки конструкции нужно тщательно закруглить все внутренние углы, чтобы избежать воздушных вихревых волн. Проще рассчитать короб под сабвуфер на трубе.
Труба выполнена из пластика и состоит из двух сегментов, один из которых может перемещаться внутри другого. Такое устройство продаётся в специализированных магазинах. Передвижение составных частей трубы изменяет эффективную площадь фазоинвертора, что позволяет настраивать конструкцию на конкретную частоту.
Какой короб выбрать для сабвуфера определяется типом динамика и местом размещения басовой колонки. Если багажный отсек пустой и не используется для перевозки грузов, то низкочастотную акустическую систему лучше всего разместить там. Если часть багажника нужна для каких — либо целей, то лучше выбрать закрытый короб, так как он имеет минимальные размеры. Когда багажник использовать не удаётся, басовая колонка монтируется на полке за спинками задних кресел. В этом случае выбирается конструкция «Free Air».
Расчет напольного сабвуфера.
(Букоф много, читать всем подряд вредно для мозгоф, особенно в эти святые дни!)
Вступление.
Поскольку уже пять лет считаю, что бухать вообще, и в праздники в частности, нецелесообразной роскошью, то решил посвятить это время благому делу – дооснастить свою Hi-Fi систему в рабочей комнате при гараже, таким полезным атрибутом, как сабвуфер. Басами сочными приправить звук, как у меня в доме в комнате релакса. Там стоит в составе комплекса саб — Canton Ergo AS 650.2 black (на первом фото).
Можно конечно купить готовый, жаба позволяет, но сделаю сам. Зудят очумелые ручки. С одним тока лишь нюансом.
На «Авито» купил по смешной цене старый «саб» — Boston Acoustic 250 исключительно из-за доски усилителя и кроссовера мощностью 250 ВТ с блоком питания. Это делать сам не буду. Вставлю её в свой корпус, который по моим чертежам изготовят спецы-«краснодеревщики». Столярное дело тоже не по мне.
Известно, что человеческое ухо способно воспринимать звуковые волны в диапазоне частот от 20 до 20 000 Гц.
Поэтому, акустическая система в идеале должна передавать этот диапазон полностью.
Резонансная частота (Fs) динамической головки (динамика) – это частота резонанса динамика, без какого-либо акустического оформления. Динамик, жестко подвешивают в воздухе, на максимальном расстоянии от окружающих предметов. В таком положении, его резонанс будет зависеть только от его собственных характеристик. Массы подвижной системы и жесткости подвески.
Ниже собственной резонансной частоты динамик воспроизводить звуки не может априори, ибо там идет резкий завал АЧХ (амплитудно-частотной характеристики) в ноль.
Следовательно, эта частота должна стремиться в идеале к порогу в 20 Гц.
Низкой резонансной частотой считают 20 — 25 Гц. Ниже 20 Гц — невероятная редкость, по сути инфразвук. Выше 40 Гц — считается высокой, для сабвуфера.
При установке в короб у динамика меняются некоторые свойства. В том числе резонансная частота и ещё один важный параметр — полная добротность (Qts).
Добротность в данном случае — не качество изделия, а соотношение упругих и вязких сил, существующих в подвижной системе динамика, вблизи частоты резонанса. Подвижная система динамика, во многом сродни подвеске автомобиля, где есть пружина и амортизатор. Пружина создает упругие силы, то есть накапливает и отдает энергию в процессе колебаний, а амортизатор, источник вязкого сопротивления, он ничего не накапливает, а поглощает энергию и рассеивает. То же самое происходит при колебаниях диффузора динамика, и всего, что к нему прикреплено.
Высокое значение добротности, означает, что преобладают упругие силы. Это как автомобиль без амортизаторов. Достаточно наехать на ухаб и колесо начнет прыгать, ничем не сдерживаемое. Прыгать на той самой резонансной частоте, которая присуща этой колебательной системе. Применительно к громкоговорителю, это означает выброс частотной характеристики на частоте резонанса, тем больший, чем выше полная добротность системы.
Другими словами, добротность характеризует качество «тормозов» диффузора динамика после снятия сигнала. Чем она ниже тем мощнее эти «тормоза». Тем быстрее остановится диффузор и не будет выдавать паразитные призвуки после снятия сигнала. Тем качественнее система.
Численно добротность выражается параметром Qts. Таким образом, чем мощнее «тормоза», тем меньше величина Qts.
Но динамик в корпусе будет иметь другие параметры резонансной частоты и добротности, нежели собственные. Поскольку корпус привносит свой «голос». Они называются параметрами системы «корпус-динамик» — Ftc, и Qtc.
Ftc нужно стремиться получить ближе к Fts.
А вот добротность считается оптимальной для сабвуфера – 0,7.
Ниже он будет слишком «звонким» с ужатыми басами. Выше – слишком агрессивно-басовитым.
Выше 0,8-0,9 – аж до сотрясения дурного ливера. И уже будет не окрашивать музыку, а долбить, как кувалдой по бочке. Так долбит у некоторых долбообов-недорослей, привлекающих этим внимание таких же как и они особей противоположного пола к своим занюханым, но сотрясающимся и поскрипывающим от ацки «крутых» басов дырявым тазам.
Существует два основных способа акустического оформления системы:
1. Закрытый ящик (ЗЯ) – герметичный короб, объем которого рассчитывается исходя из параметров головки.
2. Фазоинвертор (ФИ) – это сочетание параметров головки, геометрических размеров внутреннего объема короба и трубы ФИ, обеспечивающее необходимую резонансную частоту системы.
Фазоинвертор позволяет существенно понизить нижнюю граничную частоту акустической системы и заметно увеличить уровень ее звукового давления на низких частотах.
Механизм работы фазоинвертора заключается в том, что специально рассчитанный акустический резонатор-фазоинвертор производит инверсию (переворот) фазы звуковой волны, излучаемой тыльной стороной диффузора. Эта перевернутая звуковая волна с выхода фазоинвертора суммируется со звуковой волной от фронтальной поверхности диффузора, что и приводит увеличению уровня звукового давления громкоговорителя на частоте настройки фазоинвертора.
Частота резонанса фазоинвертора (в общем случае) должна быть на 1/3 (на 33 %) ниже, частоты резонанса того же динамика в том же ящике при закрытом отверстии ФИ.
Для облегчения расчетов корпусов акустики имеются различные программы-калькуляторы.
Вот, в частности, для расчета сабвуфера:
www.mh-audio.nl/CBC.asp — калькулятор закрытого ящика.
www.aie.sp.ru/Calculator_faz.html — калькулятор фазоинвертора.
Итак, за дело!
Мой динамик и его основные параметры:
Динамик НЧ Wavecor SW310WA02-01
Диаметр динамика — 12¼»(310мм);
Номинальное сопротивление — 4 ом;
Резонансная частота «Fs» — 27.5 Гц;
Полная добротность «Qts» — 0.52;
Эквивалентный объём «Vas» — 64.5 л
Мощность – 250 Вт.
Динамик в закрытом ящике.
Калькулятор для Qtc = 0,7 выдает:
объем ящика Vя = 79,5л;
Fc (резонансная частота системы) = 37Гц.
Если полость ящика на 80% заложить демпфирующим материалом (например сентепухом) плотностью 24 г/л, то его эквивалентный объем увеличится примерно на 30%.
Поскольку так и предполагается делать, то можно взять за расчетный объем не 80л, как выдала программа, а 68л. Но…
Мы ещё не учли объем самого динамика и объем доски усилителя сабвуфера. Ведь это всё будет внутри корпуса.
Поправим на это.
С учетом объема динамика равного 5518см3 и объема доски усилителя сабвуфера примерно 1500 см3, внутренний объем ящика должен быть:
Vя = 68000 + 5518 +1500 = 75018см3. Или округленно 75л.
Вот из него и будем считать дальше.
Резонансная частота 37 Гц не раскроет полностью потенциал динамика (27,5 Гц), поэтому будем городить фазоинвертор.
Динамик в корпусе фазоинвертор.
Частота резонанса фазоинвертора (в общем случае) должна быть на 1/3 (на 33 %) ниже, частоты резонанса того же динамика в том же ящике при закрытом отверстии ФИ.
Таким образом, 33% от Fс = 37Гц есть 11,1 (кругло 11)Гц, тогда Fфи = 37 – 11 = 26 Гц.
Наш динамик имеет Fs = 27,5 Гц.
То есть, фазоинвертор нужно настраивать на частоту 27 — 28 Гц.
Труба ФИ выбрана. Её диаметр 61 мм и длина (Lфи) 180 мм (такую я подобрал готовую и симпатичную, с раструбом) площадь сечения её отверстия (Sсеч. фи.) будет равна 29см2.
Итак, вводим в калькулятор для фазоинвертора:
Vя = 75л; Sсеч. фи. = 29 см3; Lфи = 180мм
Он выдает частоту настройки фазоинвертора 25,4Гц при этих параметрах. Лишку! Вводим длину трубы ФИ 150мм (не беда – отпилим).
Вот! 27,8 Гц!
Мы привели акустику ящика в полное соответствие с головкой НЧ динамика.
УРА! И фсё.
Ну, а дальше — в путь!
Это примерный алгоритм, которым некоторые пренебрегают, получая на выходе всё что угодно, но только не «правильные» низы, а херовые бум и бах.
