Сообщение Yusg » 03 фев 2014, 14:02
Для покупателя были доступны следующие комплектации:
Опционально: CD ченджер
MMI Radio plus / MMI 3G basic-BT устанавливалось на A6 4F(C6), Q7 4L
Диагностический адрес: 5F
6,5 дюймовый цветной дисплей TFT VGA 320 x 240
Отсутствуют функции навигационной системы
память сообщений дорожного вещания (ТР)
2 слота для карт SD/MMC
Воспроизводимые форматы: Аудио-CD,mp3, wma
MMI Navigation/ MMI 3G basic-nav ( A4 8K(B8), A5 8T(B8),/ A6 4F(C6), Q5 8R, Q7 4L )
MMI Navigation plus / MMI 3G high ( A4 8K(B8), A5 8T(B8) / A6 4F(C6), Q5 8R, Q7 4L)
MMI Navigation plus / MMI 3G high A8 4E(D3)
Навигационные данные на жёстком диске
Пульт управления с джойстиком
Дисплей 7“, 800 x 480 точек
AM */FM*-магнитола, тюнер которой принимает сигнал с разнесением по фазе и дополнительным фоновым тюнером для поиска станций
Меню автомобиля, индикация климатической установки, часы.
Однодисковый привод DVD*
Голосовое управление Premium
Устройство считывания карт SD* (2 шт.)
MP3*, WMA*, AAC*
Стандартная аудиосистема (6 каналов)
Опционально
Акустическая система Premium Sound (BOSE)
Акустическая система Advanced Sound (Bang&Olufsen)
CD*-чейнджер (MP3, WMA)
Музыкальный интерфейс Audi
Цифровой радиоприёмник DAB* (Sirius в Северной Америке)
Универсальный комплект для подключения мобильного телефона (UHV*)
Автомобильный телефон Audi с Bluetooth
Гибридный ТВ-тюнер, 2 x AV-входа*
Камера заднего вида, парковочный ассистент «плюс»
Визуально, MMI Navigation и MMI Navigation plus отличаются наличием джойстика на «шайбе».
Дисплеи подключаются 4-контактным разъёмом FAKRA* к блоку управления электронной информационной
системы 1 J794. Через эти многоконтактные разъёмы выполняется обмен данными по кабелям шины LIN и
передача видеосигнала по двум кабелям LVDS*.
Питание подается по отдельному проводу.
Регистрируемся в myAudi и разбираемся в AudiConnect (часть 1)
Решил детально разобраться в функциях и возможностях AudiConnect установленном в моём автомобиле. Для начала необходимо зарегистрироваться на сервисе myAudi через официальный сайт. Есть такое словосочетание «user friendly interface» — понятный для использования интерфейс и вот это понятие никак не отнесешь к сервису myAudi. Куча картинок и бесполезной информации, вдобавок отсутствие прямых ссылок, вызывает по крайней мере недоумение при поиске необходимой информации на официальном сайте ауди и последующей необходимой регистрации в сервисе. Все расставляет на свои места руководство по эксплуатации, ему впоследствии и доверяю больше.
После регистрации вводим VIN своего авто и в личном кабинете подгружается вся информация по автомобилю. На страничке видим фотки машины, как в конфигураторе. Есть раздел «Бортжурнал» в котором открывается доступ на полнообъёмную онлайн инструкцию по эксплуатации. Также можно ввести индивидуальные данные автомобиля, такие как пробег, дата регистрации, номерной знак, выкупная цена и еще какая то фигня. Не стал заполнять. Ну и последний раздел — удалить профиль автомобиля).
Во вкладке «функции» главного экрана доступно скачивание обновлённых карт. Можно скачать целиком всю Европу (13,3 Гб), а можно только по необходимым регионам (например Россия — 2,1 Гб).
Во вкладке «сервис» можно найти информацию о ближайшем сервис центре и получить общие рекомендации по сервисным работам в зависимости от пробега и возраста автомобиля.
И… больше НИХРЕНА нет! Инструкция по myAudi не соответствует действительному интерфейсу. Данные с немецкого сайта разнятся с данными на русском сайте. Приложение из AppStore имеет какой то урезанный функционал с общей ознакомительной информацией. Может что то и изменится с активацией Audi Connect из автомобиля, но у меня не получилось задать основного пользователя, хоть и ввел все данные корректно. Система выдала ошибку соединения.
На сегодня я устал бороться с Audi Connect, завтра попробую осилить еще раз. Но чем больше я углубляюсь в эту тему, тем больше мне кажется, что в России эта функция попросту нифига не может
AMI не MMI, или что такое AMI?
Все, кого интересовал вопрос вывода информации на мультимедийный экран в новой Audi A4, наверняка озадачивался вопросом, полнофункциональный ли это мультимедиа комплекс или какой-то огрызок?
Начнём с того, что раскроем аббревиатуры MMI и AMI.
AMI — Audi Music Interface, ссылка на оригинал глоссария отсутствует, поэтому информация из другого источника:
www.carpages.co.uk/audi/a…4-multimedia-09-02-08.asp
В базовую комплектацию новой Audi A4 входит аудиосистема Concert, в официальной информации о которой сказано буквально следующее:
Цитата:
CD-проигрыватель с возможностью воспроизведения MP3-дисков, с цветным дисплеем 6,5″(дюймов); концепцией управления аналогичной MMI; функцией памяти на 30 станций.
Ключевая здесь фраза «концепцией управления аналогичной MMI» — то есть это не MMI в том виде, который мы привыкли видеть на Audi A6 или Audi A8. При этом, сколько я не пытался, найти какие-либо отличии в визуальном смысле я сделать это не смог.
По неподтверждением пока данным, было установлено, что полноценный MMI идёт только в комплектации с навигацией, и отличается методом подключения и набором аксессуаров, так например подключение аксессуаров происходит к ней уже используя цифровые шины, а не аналоговые, как в случае с AMI. Поэтому только в случае с навигацией можно подключить ТВ и камеру заднего вида.
Если вы обладаете более проверенной информацией по этому вопросу, просьба поделиться её.
Что же касается AMI или MMI, то пожалуй это наиболее простое и удобное решение управления мультимедиа и настройками системы в автомобиле, которое я когда-либо видел. Разве что интерфейс в Infiniti несколько более дружественный (красочный), но удобство навигации вызывает вопросы.
В заключении несколько кадров системы AMI с кратким пояснением функциональной принадлежности.
Ещё раз о том, чем же все это управляется. На картинке ниже два блока кнопок управления на лицевой стороне торпедо сразу под монитором:
Если нижний блок управляет климатом, подогревом сидений и заднего стекла, то верхний полностью ориентирован на управление мультимедиа комплексом.
На консоли выбран режим Car, в котором сосредоточены наборы опций по конфигурации автомобиля и вывода некоторой информации по его состоянию:
Выбрав какой-либо из пунктов меню можно перейти в настройку той или иной опции, например настройка внешнего освещения:
В этом же режиме идентификационная информация по автомобилю, настройка открытия и запирания окон, а также возможность установка сервисного режима для стеклоочистителей.
Уже знакомый всем показатель расхода масла по моим отчётам в БЖ:
Учитывая, что пункты меню почти все на вид идентичны, перебирать каждые не считаю целесообразным, поэтому перейдем дальше.
Наиболее часто используемые режимы, разумеется RADIO и CD/SD.
В режиме RADIO отображается список радиостанций найденных в автоматическом режиме. Можно создать свой персонализированный список избранных станций или искать их самостоятельно использую соответствующий интерфейс.
Обратите внимание, что в большинстве режимов по бокам отображаются названия дополнительных разделов, переход к которым выполняется путём нажатия на соответствующую кнопку на блоке управления AMI. Иными словами, можно в любой момент перейти к настройке параметров системы или источника звука, затем вернуться назад нажав кнопку Return сразу под кнопкой-шайбой.
Режим CD/SD визуально похож на RADIO за исключением наличия структуры папок, если это касается mp3-файлов.
Самым бесполезным для меня режимом является TEL, в связи с отсутствием опции подключения телефона. Поэтому при нажатии на неё, имеем следующую картинку:
О режиме (кнопке) INFO речь в БЖ уже заходила (www.drive2.ru/cars/audi/a…rnal/1729382256910281588/), по ней пока ничего нового.
В режиме SETUP выполняется настройка некоторых параметров системы, в том числе языка интерфейса, единицы измерения, дата/время и т.п.
Обратите внимание, что цветовая схема меняется в зависимости от выбранного режима, например все системные параметры в красном, телефон в зелёном, источник звука в оранжевом, очень правильный подход с точки зрения зрительного восприятия.
Как я поставил MMI 3G Plus SIM на AUDI Q5 8R или MMI 3G VS Android
Буэнос ночес, Амигос :))))
Сегодня я расскажу о том, как на личном опыте испытал установку системы MMI 3G Plus SIM на AUDI Q5 8R или что выбрать — MMI или ANDROID.
Изучив множество постов, я понял, что они не для нас, обычных смертных, которые мечутся между разных
огней, пытаясь выбрать оптимальное решение для своего железного коня, читают десятки восторженных статей про преимущества разных решений, смотрят кучу непонятных схем из Эльзы и фотки разобранных машин с кишками надутых гордостью рукоплечих мастеров. Хватит уже читать про крутяк Яндекса в Андроиде или про «волшебство MMI» :)))))
Нет, господа, это не для меня и не для вас, у меня есть обычная работа, Я НЕ ТАКОЙ КАК ВСЕ — Я РАБОТАЮ в ОФИСЕ, вспоминается с улыбкой дикие вопли Шнура :))))) Узнаете себя? Тогда читаем дальше, будет интересно :))))
Я уже постил тут на Драйве, как поставил АНДРОИД 8.8 на AUDI Concert и по многим причинам остался не доволен данным решением, а все почему? Многие тут писали, что есть 2-а вида решения — ставить MMI 3G/3G+ либо Андроид систему на штатный концерт или симфони, так вот, народ, это не так :)))
Категорически нельзя утверждать, что АНДРОИД, лучше или хуже, чем родной MMI 3G Plus, потому что считаю, что это несравнимые вещи и Андроид может быть хорошим дополнением и к AUDI Concert и к MMI 3G Plus, но сравнивать данные системы тоже самое, что сравнивать мух с котлетами.
Прежде чем перейти к некоторым техническим подробностям, я хочу все-таки пояснить принципиальную разницу между данными решениями, что бы вы смогли без длительных мучений принимать единственно верные решения и не сожалеть потом ни о чем.
1) АНДРОИД
— Если вам повезло и у Вас уже установлены на машине вместе с Концертом штатная громкая связь и штатный блютуз, и вы не хотите особо заморачиваться с другими дополнительными опциями, кроме Яндекса и просмотра видео, то вероятно, Вас вполне устроит и АНДРОИД и не стоит тратить деньги на MMI 3G+.
— Если ваш бюджет ограничен, но хочется хоть как-то получить Яндекс и музыкальный стриминг с видео, то и тут Андроид вполне сойдет. На этом с АНДРОИДОМ для Концерта и закончим — больше тут добавлять нечего.
2) MMI 3G/3G High/3G+ и SIM (опционально)
— Господа, если хотите нормальную полную и мощную мультимедиа систему в вашем АУДИ, то данная опция для ВАС! И даже возможно вместе с АНДРОИД монитором, который может расширить ее возможности до самых современных мультимедиа систем;
— MMI 3G High vs MMI 3G +
Будте внимательны при подборе данной системы, на рынке предлагают массово MMI 3G High и MMI 3G +.
В чем подвох? Он очень прост, MMI 3G High является устаревшей системой, не поддерживает русский язык, Карусель, и менее удобна в управлении и функционале и именно поэтому продается почти за копейки, потому что нафиг никому не нужна. Если у вас уже стоит MMI 3G High, не знаю, стоит ли овчинка выделки и надо ли ее менять на MMI 3G +. Но если у вас стоит Концерт — надо брать исключительно MMI 3G + ибо скупой платит дважды и жалеет трижды :))) Ниже фото устаревшего комплекта — его не берите.
Блин… я реально запарился уже писать про ништяки MMI 3G+, они кажутся бесконечными и вероятно про какие-то из них я даже подзабыл и может вспомню потом :)))
Я рекомендую ставить данную систему MMI 3G+ и ниже в отчете после технички напишу, как это можно сделать максимально выгодно, фактически по цене установки АНДРОИДА на Концерт.
В тоже время считаю, что АНДРОИД монитор может органично ее дополнить и вывести на самый современный уровень. Главное не наколхозить и не ставить всякие нестандартные экраны. Для себя я заказал Андроид-монитор 7-ми дюймов под штатный размер рояльной рамки, который при установке выглядит как родной, но вы получаете в машине монитор с тачскрином и новые современные возможности. Об этом будет написан отдельный отчет, ожидайте, комрады :)))))
Ну а теперь, немного перекурив и плеснув себе в стаканчик коньячку перейду к техническим деталям.
Изучив множество предложений на рынке, я понял что комплекты MMI 3G+ все предлагают под ключ с установкой за 120-150 тыщ имперских гульденов (как будто сговорились). И я стал искать более гуманные варианты, а именно, было принято закупать и собирать детали самостоятельно и в дальнейшем искать нормального установщика. Опережая события скажу сразу, это вполне себе оправдалось.

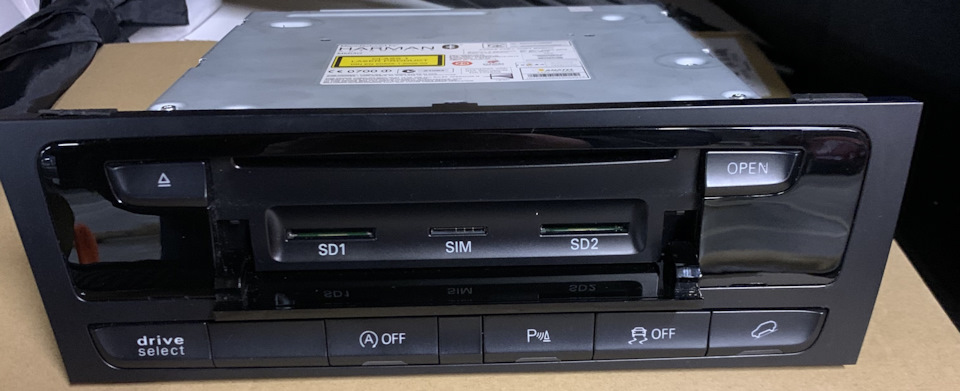

1) Башка
Я нашел Голову из Европы в очень хорошем состоянии, с модулем SIM и полным набором кнопок, включая Drive Select. Затраты с доставкой 18 000 рублей, номер 8r1035670G, фото ниже:
Также фото с Этикеткой на башке:
Можно также найти с SIM слотом либо доставить самостоятельно. Можно купить бошку без кнопок и собрать кнопки по своему желанию, фото ниже:

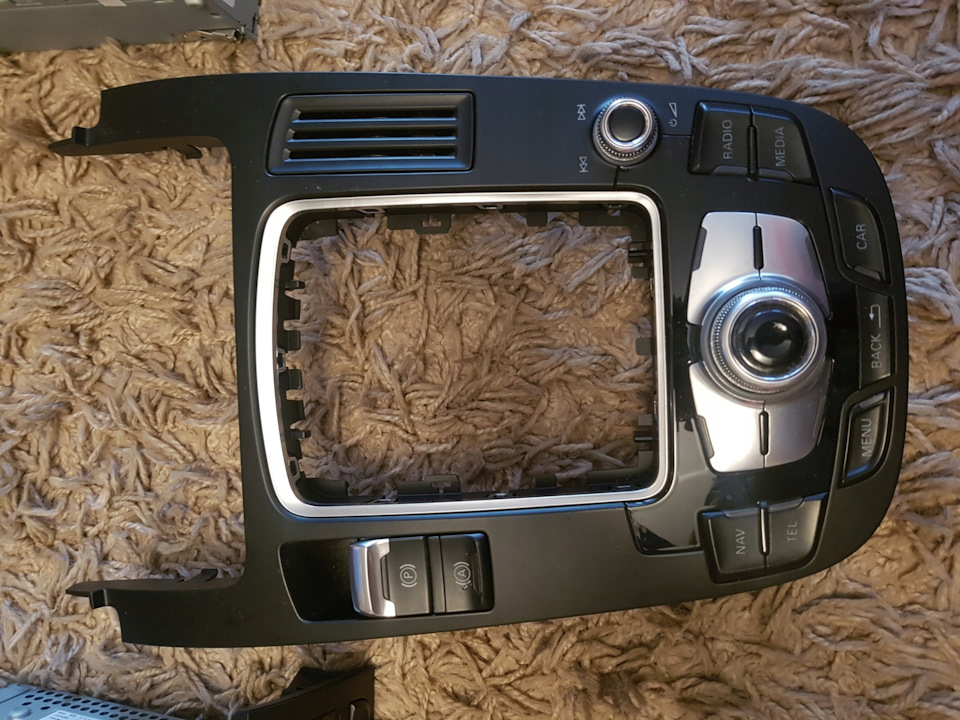

2) Клавиатура
Номер детали 8T0919611K, затраты 10 000 руб. за экземпляр в хорошем состоянии без коцек и царапок, и я писал выше — важно не проколоться и не купить Клаву от старого Мамая без плюса, фото правильной Клавы ниже:

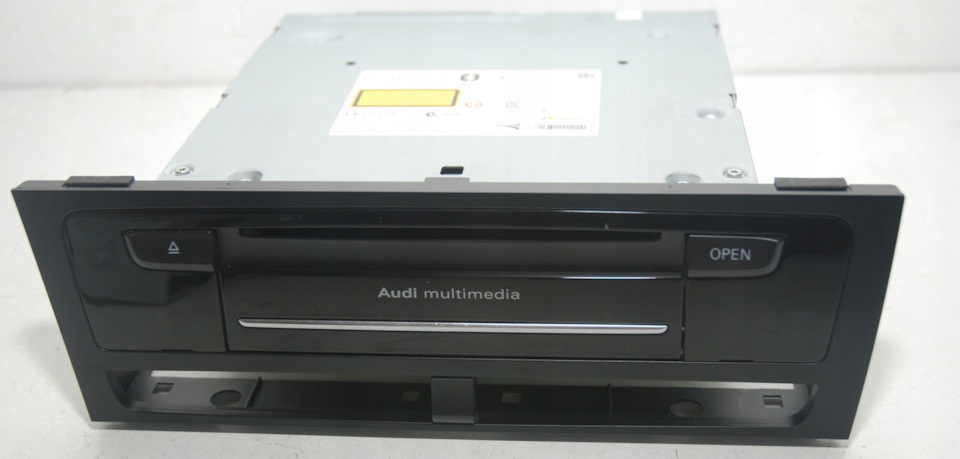

3) Блок радио
Номер детали 4g0035061, затраты как повезет, но мне удалось урвать за 10 000 рублей.
Фото не сделал, да оно и нафиг не нужно, ищите по номеру да и все, там еще возможны заменители.
4) Рамка экрана
Рамка экрана рест — 8r1857186q, я затратил на почти новую рамку 5 000 руб., но можно найти и тёщи за 3 в целом, но ищите именно рест в рояльном лаке, она офигенная, фото я публиковал из непосредственно из своей машины выше.
5) Экран
Увы, но замены дисплея не избежать, оригинальный номер — 8R0919604A, фото я публиковал из непосредственно из своей машины выше. Но также, в качестве альтернативы можно сразу рассмотреть АНДРОИД монитор 7 дюймов в штатную рамку, выглядит как обычный штатный дисплей, номера детали нет :)))) фото ниже:
6) Крепеж в крыло
Вам также понадобится пластиковое крепление магнитолы и блока камеры в крыле, номер 8к0035209B,
данную деталь я отдельно не покупал, так как на тот момент нашел установщика, у которого она была в наличии и он включил ее в цену работы, так что не подскажу. Стоит отметить, что если в будущем надумаете ставить оригинальную камеру — данный девайс как раз позволит реализовать и такую опцию. Чот вот такое вот вышло в итоге :)))
7) Видеокабель под камеру
Комрады! Внимание, попросите установщика полюбасу пробросить вам видеокабель под камеру при разборе авто, цена вопроса 500-700 рублей, зато если в будущем надумаете ставить Видеокамеру — без шуток, сэкономите значительные деньги. Номер детали 8k0971068.
8) Gateway MOST
При установке MMI 3G плюс придется заменить ваш Гейт на оптический, так как в Мамае используется именно оптическая проводка. Правильный номер запчасти 8r0907468d. Фото Гейта на главном фото этого отчета. Купить можно совершенно за разный прайс, я взял у установщика, цена входила в работу, так что не скажу точно, но прайс плавает от 3 до 10 рублей.
Я уже упоминал выше, что собственно такой полный Гейт позволит вам в будущее также установить и подключить Ассистент дальнего света, автозатемнение боковых зеркал и ассистент перестроения полосы :)))
9) GSM антенна
Ежели вы таки ж поставили SIM модуль, для его корректной работы вам не обойтись без антенны.
Штатная антенна в Кушку — это плавник на крыше со всеми вытекающими (сверление, потолок и так потом),
наверное, подобная установка вылезет как установка всего комплекта MMI :)))))

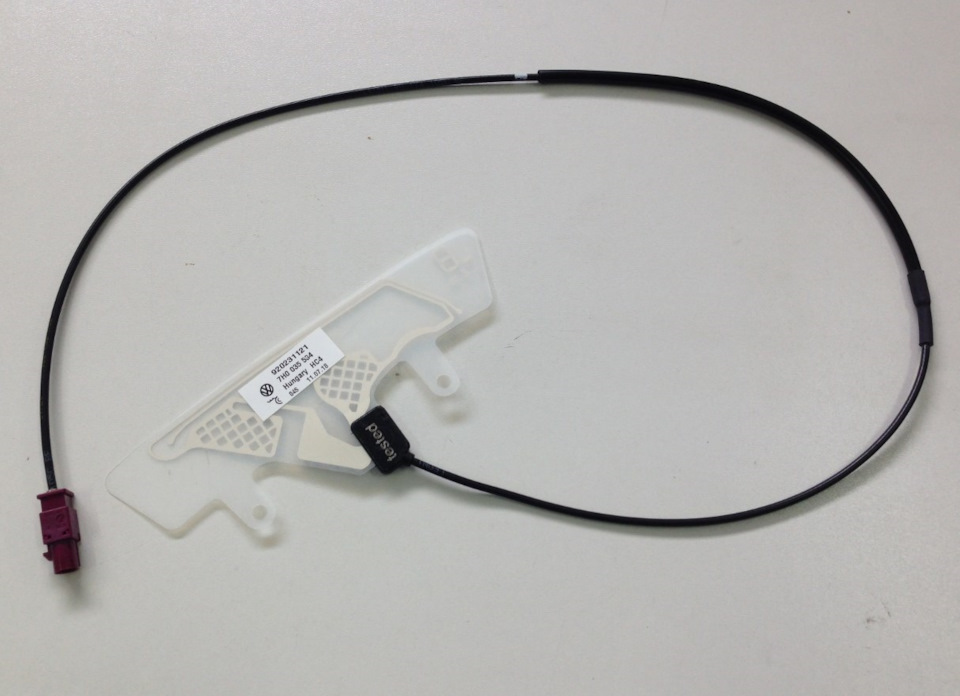

Но решение было найдено в антенне то ли от АУДИ А8, то ли от Фольксвагена Транспортера :))) Ставиться болт он под торпеду :))) Работает отменно
Номер детали 7H0035534, я купил такую новую! С доставкой из Питера от каких-то официалов за 1200 рублей :))) Наслаждайтесь :)))

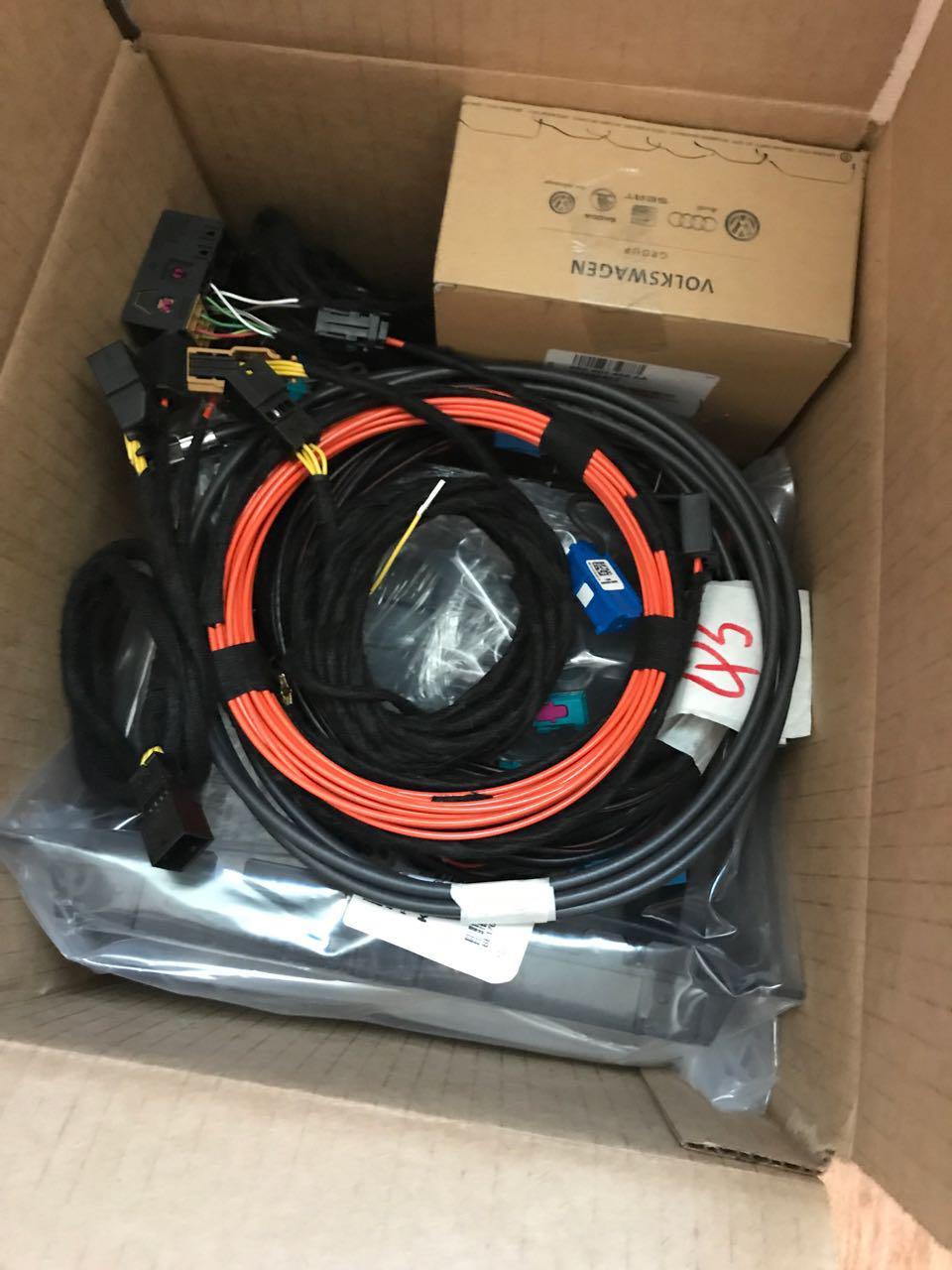

10) Проводка и фишки
Вот, собственно по запчастям как бы и все и вроде бы я закончил :))) Но не обольщайтесь, вам понадобится еще груда проводов, фото ниже :)))
И хотя я люблю и сам покопаться в тачках и в молодости имел свой мини гаражный сервис, именно по этой причине, самостоятельная установка все-таки на мой взгляд неоправданна. Если не собираетесь постоянно сами допиливать разные машины конечно, ибо:
— Вам понадобится большой и уютный теплый гараж с полочками и болтиками;
— Вам понадобится купить кучу инструментов, и не только наборы ключей, бит и отверток, но и специальные комплекты для снятия декора, а это затраты тыщ эдак на 15;
— Вам понадобится купить как минимум целиком проводку от какого-нибудь SQ5 для донорства собственно проводов и разных фишек и подобный комплект стоит тыщ 20-25, а это практически стоимость установки всего MMI :)))
— А еще вам придется просрать несколько дней в этом самом гараже, лично я за это время тупо заработаю на своей работе минимум аналогичную сумму :)))
И поэтому переходим к следующему этапу операция «Установка» :))) Газу :)))
Я не буду рассказывать про эпопею, связанную с поиском нормальных установщиков, скажу лишь, что потратил на это достаточно много времени и вышел на довольно небезызвестного в клубных кругах и на Драйве Сергея Власова — у него, собственно, и купил часть запчастей и заказал часть работ или Этап 1 и базовую установку делал он.
Друзья, забегая вперед, я нашел нормальных поставщиков и нормальных установщиков, которые поставят MMI под ключ за 85 рублей, включая запчасти и работу. Много чего там теперь заказываю и устанавливаю и сделаю на этот счет еще не один отчет.
Итак… Сергей Власов.
1) Качество работы с точки зрения работы понравилось (+).
Реально разбирается в AUDI и в этом плане работает четко, качественно и, как говорится, «машины не попортит», я однозначно могу его рекомендовать как качественного установщика (+).
Но сам лично больше к нему не поеду или поеду только в крайнем случае, и вот почему.
— Довольно сложный по характеру человек и нормальное общение с клиентами — это не про него. Ибо Сергей относится к клиентам как гавну (-).
Если вас это не смущает, можете ехать, но имейте ввиду, что данный господин чтит себя фактически самим господом богом установочных сервисов и его лучше не злить. Ибо в процессе монтажа, лучше вопросов не задавать вообще никаких — может повысить голос и вообще наорать (-).
У меня у жены АУДИ А3, пока он делал мою тачку, попросил ее подъехать, чтобы он глянул что там можно поставить за систему, так как он не работал ранее с А3 и сказал что лучше бы он посмотрел на машину вживую, Я позвонил жене, жена приехала, я подошел к Сергею сообщить, но он так рявкнул на меня, что я реально чуть не обосрался, тихонечко вышел из гаража и попросил жену уезжать как можно быстрее (-).
2) Он банально дорогой, обдирает как липку, так или иначе, но вам не удастся провести Сергея.
Я в течение почти 2-х недель с ним согласовывал свой приезд и он все это время пытался впарить мне свои запчасти. При этом я эти запчасти и сам заказал сильно дешевле у его же поставщиков из Белоруссии, которые мне его и рекомендовали по сути. Просто Сергей не догнал фишки. Ну да ладно, кое как договорились, что часть запчастей моих, часть его, согласовали сумму и ударили по рукам.

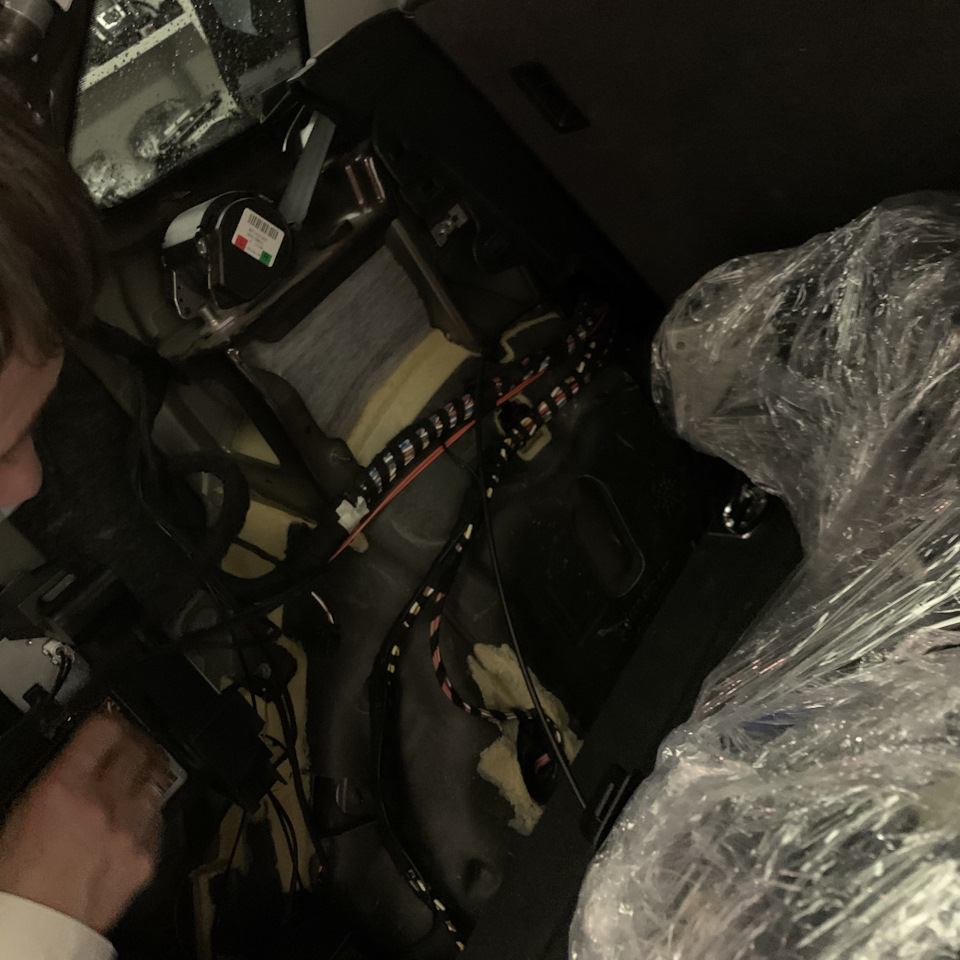

В общем во время разборки машины, ближе к ее концу, когда вся тачка была разобрана (почему же нельзя сначала было глянуть на Андроид и убедиться, что он точно подойдет на MMI :))))) Сергей с горестным видом позвал меня и сказал, что он мне доверился, а АНДРОИД все-таки с концерта на MMI подключить нельзя :(( Ыыыыы вот новость-то… Обычный дисплей с Концерта тоже подключить на MMI нельзя, так как у них априори разные видеоинтерфейсы.
Да, я купил, потому что выбора не было, хотя на авито или под заказ аналогичное барахло можно купить за 5 000 рублей :))) Сергей отбил все те скидки, которые я рассчитывал получить, покупая запчасти самостоятельно, долго и муторно, своим потом и кровью :))))
Он мне еще потом и камеру предлагал поставить за 35-40 тыщ под ключ :)))
Я камеру поставил в итоге, но не у него и не за 35-40, а за 25 за все про все :)))
Подведя итог:
1) Сергей Власов качественный установщик, в этом плане могу рекомендовать, но он дорогой и торговаться там или приходить со своими запчастями бестолку, все равно что-то придумает и где-то наипет и в этом плане не могу рекомендовать. Также Сергей может на вас повысить голос и прикрикнуть, рекомендовать в этом плане не могу.
2) Я нашел нормальных парней, которые работают честно и не менее качественно, общаются очень вежливо и во время установки отвечают на любые вопросы. И тот же MMI к примеру под ключ ставят за 85 рублей. А также делают еще кучу разных работ. Кому нужны контакты пишите в личку, мне не жалко, ЭТО ДРАЙВ :)))) Йееее )))))
П.С.
Всем хороших дорог с ветерком и громкой музыкой))))
ДЕНС )))
№59. Работа «головы» MMI 3G+ с телефонами и полезная информация на экране.
Всем привет.
Давно хотел поделится данной информацией как ведут себя телефоны с машиной соединённые по блютузу, а также как можно узнать нужную информацию на экране.
Если не надо то и не надо.
В данном видео я покажу как соединяется телефоны SAMSUNG S5mini и IPHOINE8. Не хочу писать полемику какой телефон лучше и хуже поэтому лучше здесь эту не затрагивать. Просто у Самцов по блютузу передавать можно и интернет на других телефонах не во всех. Пробовал также SONY Z3 compackt, не работает данная функция.
Зачем — это нужно? Посмотрите видео и сами решайте надо вам данная функция или нет.
Но предупрежу: Когда Самсунг так включён то на нём самом нет интернета и следовательно те программы которые используют интернет работать не будут. Это такие как карты или предупреждение о радарах. Но я и тут выкрутился. Передаю интернет по блютузу после чего машина сама его раздаёт по WiFi вот тут я подключаю свой телефон и имею интернет в телефоне. Так как это небольшие заморочки, а интернет (для предупреждения о радарах) мне нужен почти постоянно то телефон я только подключаю как громкую связь и аудиоплеер.
А вот когда надо, что-то найти онлайн тога как на видео.
Также часто люди сталкиваются с проблемой где находятся нужные предохранители. Или как заменить сгоревшую лампу. Обычно такие проблемы когда нет доступа к литературе, а в руках только телефон с интернетом вот люди и спрашивают в сети. Хотя машина вам сама может показать где и что у неё и как — это исправить. Для меня важно то, что ещё и по русски.
Всем спасибо за внимание, надеюсь — это будет вам полезно.
