Как узнать износ колодок
Как проверить степень износа тормозных колодок?
Замедление скорости автомобиля вплоть до остановки (торможение) происходит при трении колодок с дисками или барабанами. Эти детали вступают в контакт при нажатии тормозной педали. Автомобилисты чаще всего не думают о том, как определить износ тормозных колодок, такой вопрос обычно возникают, когда становятся заметными неполадки в работе системы. Колодки изнашиваются быстрее, поскольку их основной частью при торможении являются фрикционные накладки, которые мягче, чем металл и стираются быстрее. Важно вовремя понять, почему механизм стал работать хуже, и срочно произвести ремонт. При каком износе менять тормозные колодки и как определять их изношенность, узнаете из этой статьи.
1 — тормозной диск; 2 — направляющая колодок; 3 — суппорт; 4 — тормозные колодки; 5 — цилиндр; 6 — поршень; 7 — сигнализатор износа колодок; 8 — уплотнительное кольцо; 9 — защитный чехол направляющего пальца; 10 — направляющий палец; 11 — защитный кожух.
Из-за чего изнашиваются колодки?
Для разных моделей машин существует определенный срок службы тормозных планок. Но это не означает, что они не могут выйти из строя до того, как машина «пробежит» указанные в мануале километры. Есть несколько факторов, из-за которых колодки приходят в негодность раньше, чем истечет установленный ресурс:
Средний срок службы для этих элементов составляет около 10 000 км, после чего они меняются. Но признаки износа тормозных колодок могут появиться раньше, и их необходимо знать.
Что косвенно говорит об износе колодок?
Как узнать, что эти детали пришли в непригодное состояние, не возясь с осмотром? На многих современных автомобилях уже устанавливается электронный датчик износа тормозных колодок, который вовремя предупредит автолюбителя, что фрикционные накладки элементов к работе уже непригодны. Кроме электронного датчика, существуют и механические, которые представляют собой металлическую полосу и крепятся ниже накладки. В этом случае о стирании фрикционного слоя можно узнать по характерному скрежету и свисту, который будет хорошо слышен при нажатии на педаль. При этом работа тормозов будет несколько нарушена, но не до критического уровня, и водитель сможет своевременно поменять неисправные автодетали. Механические сигнализаторы могут устанавливаться на одно колесо (обычно переднее), на два (спереди или сзади) или на все.
Наличие индикатора износа тормозных колодок значительно упрощает диагностику. Если их нет, посторонние звуки можно будет услышать, только когда накладки будут изношены до предельной стадии, а качество торможения значительно снизится: на педаль придется давить с большей силой, а кроме того, увеличится тормозной путь.
Датчик износа тормозных колодок
Если между диском и колодкой оказываются частицы дорожной грязи, это приведет к ускоренному износу элементов тормозного механизма. Признаками таких неполадок станет биение педали тормоза при нажатии на нее.
Если имеет место неравномерный износ тормозных колодок, при котором стирание фрикционного слоя на одном из элементов происходит быстрее, узнать об этом можно по заносу машины в сторону при торможении. Резкое нажатие на педаль в этом случае может привести к тому, что автомобиль выкинет с дороги, особенно на влажном покрытии. Поэтому неравномерность износа очень опасна, и, заметив ее, автомобиль необходимо срочно ремонтировать.
Узнать о предельном износе можно также, если нажатая педаль после отпускания остается в том же положении. Это происходит, когда фрикционный слой практически полностью стерт, и металл планки, нагреваясь при трении, схватывается с диском. Но точное определение причины неполадок возможно только при осмотре, поскольку эти признаки могут говорить и о выходе из строя других элементов тормозной системы.
Непосредственные признаки выхода колодок из строя
Заметив любой из вышеприведенных сигналов, не затягивайте с ремонтом – предельное изнашивание элементов тормозной системы делает езду на автомобиле, без преувеличения, смертельно опасной. Лучше всего, если диагностику и, при необходимости, замену запчастей, проведут профессионалы на автосервисе: это даст гарантию правильности проверки. Но, если такой возможности нет, или вы предпочитаете ремонтировать «железного коня» своими руками, то провести визуальной осмотр для определения причины износа тормозных элементов можно и самостоятельно.
О том, что планки к дальнейшей работе непригодны, можно узнать по следующим признакам:
О необходимости срочной замены планок системы торможения говорит появление под колесным колпаком налета темного цвета, содержащего мелкие металлические частицы. Это говорит о полном стирании фрикционного слоя и о том, что уже начало стираться основание детали.
Откладывать ремонт в долгий ящик при обнаружении неполадок нельзя ни в коем случае, поскольку от исправности тормозной системы напрямую зависит безопасность автомобиля, водителя и пассажиров.
Износ тормозных колодок
Износ колодок тормозной системы автомобиля зависит от интенсивности их использования, манеры вождения автовладельца, условий эксплуатации машины, качества материалов, из которых изготовлена колодка, наличия системы АБС и даже типа трансмиссии. Однако нетипичная изношенность или ее неравномерность свидетельствует о некоторых неисправностях в тормозной системе.
Контроль износа колодок необходимо проводить периодически, через каждые 2…3 тысячи километров пробега, а также при выполнении профилактических работ, например, при замене/добавлении тормозной жидкости. Степень износа тормозных колодок можно проверить двумя методами — непосредственно во время вождения автомобиля, а также при их визуальном осмотре и измерении остатка фрикционного материала.
Причины износа тормозных колодок
Тормозные колодки автомобиля, по большому счету, являются расходными материалами, и их постепенный износ — естественный и нормальный процесс. Их рабочая поверхность в процессе торможения прижимается к тормозному диску (или барабану), в результате такого воздействие от диска фрикционная часть колодки разогревается и стирается, собственно для этого и была предназначена. А вот интенсивность и равномерность такого истирания может быть вызвана различными неисправностями.
На уровень износа тормозных колодок влияют следующие факторы:
Также колодки будут быстрее изнашиваться при эксплуатации машины в загруженном состоянии, то есть, при перевозке тяжелых грузов либо при буксировке прицепа, не оборудованного собственной тормозной системой. Аналогичные рассуждения справедливы для эксплуатации машины в горной или холмистой местности.
Как определить что произошел износ колодок
Признаки износа тормозных колодок можно условно разделить на два типа. Первыми рассмотрим те симптомы, которые можно установить при движении автомобиля, находясь за рулем автомобиля.
Также всегда нужно следить за уровнем тормозной жидкости в системе. В случае, если в расширительном бачке ее стало мало, то тут возможны два варианта. Первый — утечка, и необходимо искать место где просачивается ТЖ чтобы устранить проблему. Второй вариант — значительный износ тормозных колодок. По мере износа колодок в исполнительном механизме (суппорте) требуется больше жидкости, чтобы высовывать рабочий поршень для передвижения колодки к диску. Поэтому в бачке уровень жидкости будет падать.
Такой факт является прямым признаком износа колодок. Те автовладельцы, которые этого не знают, бросаются доливать жидкость вместо того, чтобы менять колодки, а потом, при замене, не получается вдавить поршень и установить колодки, так как жидкость в бачке сильно поднимается!
Датчик износа колодок не 100% показатель
Владельцам машин, оборудованных датчиком износа тормозных колодок, следует понимать, что ждать когда активируется значок на приборной панели не стоит. Так как на многих автомобилях электронные индикаторы стоят не на всех колесах. В зависимости от схемы тормозного контура датчик стоит на одном переднем и одном заднем колесе.
А значит, если будут проблемы в работе суппортов и износ будет происходить неравномерно, то можно упустить момент когда толщина тормозной накладки окажется на пределе. Ошибка “износ колодок” не покажется и при неравномерно изнашиваются внешняя и внутренняя колодка на одном колесе. Соответственно, нужно выполнять профилактический осмотр состояния тормозных колодок визуально.
Ошибка износа тормозных колодок в памяти ЭБУ с последующей активацией лампы на приборной панели может также возникнуть по причине обрыва/замыкания провода самого датчика. Многие мастера в автосервисах отмечают, что датчик корректно работает лишь в случае, если на машине используются более-менее новые тормозные диски, то есть, их толщина достаточно велика. Если же, например, с диском используется уже третий или четвертый комплект колодок, то велика вероятность, что значок износа колодок либо не засветится вовсе, либо, наоборот, отработает ложно.
Таким образом, датчик износа является, по сути, страховочным, последним, средством, которое указывает, что колодки на машине полностью износились и надеятся на него, что он даст узнать когда нужно менять колодки не стоит!
Чтобы лучше разобраться в проблеме предлагаем рассмотреть конкретный пример относительно автомобиля LAND ROVER Discovery. Конкретные нормы износа колодок на других автомобилях будут незначительно отличаться (± 0,5-1 мм) но суть таже.
Итак, толщина накладки новой тормозной колодки составляет 12 мм. Автопроизводитель указывает, что минимально допустимый износ колодок на данной модели составляет 3 мм. Расстояние от края фрикционной накладки до чувствительного элемента датчика составляет 8,5 мм. Таким образом, датчик сработает, когда толщина накладки будет составлять порядка 3,5 мм. То есть, при загорании индикатора на панели выходит что уже нужно менять колодки, однако по сути какое то время можно еще поездить, но предельный износ не за горами и стоит планировать посещения сервиса или самому готовится к замене.
Как определить износ колодок
При техническом обслуживании автомобиля или возникновении признаков износа тормозных колодок всегда стоит самостоятельно убедится в остаточной их толщине. Однако перед тем, как выполнять соответствующую процедуру, необходимо найти в технической документации (руководстве по обслуживании и ремонту) предельно допустимый износ тормозных колодок для конкретного автомобиля.
При проверке требуется визуально оценить состояние внешней колодки, а также непосредственно тормозного диска. Если на диске имеются царапины или темные следы, то, скорее всего, колодка уже износилась. Ориентироваться на толщину одной только внешней колодки недостаточно, всегда осматривайте, а лучше вынимайте из с суппорта обе колодки с последующим замером толщины линейкой либо штангенциркулем.
Как проверить износ передних колодок
Чтобы узнать износ колодок на дисковом тормозе автомобиля необходимо демонтировать колесо, поднять суппорт и оценивать толщину колодок (можно и не поднимать). Попутно обязательно проверяйте направляющие суппорта и, подняв пыльник, внейший вид рабочего поршня. При потребности используется смазка суппорта и направляющих.
Хорошим ориентиром будет прорезь (продольная/диагональная) по фрикционной накладке что предназначена для отвода тормозной пыли. Если она еще есть, то колодка в нормальном состоянии.
Как посмотреть износ барабанных колодок
Колодки барабанного тормоза имеют более длительный срок эксплуатации так как на них идет значительно меньшая нагрузка поэтому они отхаживают 2-3 замены передних дисковых. Такая закономерность уже может стать показателем износа, однако чтобы точно узнать необходимо посмотреть на них наглядно.
Контроль износа колодок в барабане часто непростая задача. Проще всего узнать износ задних колодок в барабане — посмотреть в смотровое окошко. Оно может быть как спереди барабана, так и сзади (под резиновой заглушкой). Поэтому часто это не совсем удобно, так как приходится либо ставить авто на смотровую яму, либо подлезать под машину.
Через окошко можно увидеть лишь износ одной колодки в то время как другая может изношена больше или и вовсе плохо прижиматься. Кстати минимально допустимой толщиной фрикционных накладок в барабанах считается 1,5 мм.
Лучше всего для визуальной оценки состояния задних барабанных колодок снять барабан. Так можно оценить еще работу механизма что разводит накладки, поршня и износ внутри барабана. При проверке необходимо обращать внимание на внутреннюю поверхность барабана. Если является блестящей и в меру изношенной, то, скорее всего, колодки работают.
Диагностика причины по износу
Как правило, на всех автомобилях тормозные колодки на разных колесах изнашиваются неравномерно. В первую очередь необходимо указать, что на передней оси колодки всегда изнашиваются быстрее, чем на задней. Объясняется это достаточно просто. Дело в том, что в процессе торможения перед кузова автомобиля опускается вниз, и соответственно, задняя часть поднимется вверх (автомобиль как бы «клюет носом»). Поэтому на передние колодки будет оказываться большее усилие, чем на задние. И чем более резким будет торможение (угол наклона машины будет больше) — тем усилие на передние колодки будет больше.
На многих современных автомобилях установлена система курсовой стабилизации (сокращенно ESP). Ее задача заключается в сохранении курсовой устойчивости автомобиля на дороге при резких маневрах, то есть, предотвращение заносов. На практике работа системы реализуется в подтормаживании одного или нескольких колес в критических ситуациях. Естественно, что работа системы ESP будет сказываться и на износе тормозных колодок. Соответственно, чем чаще вступает в работу система стабилизации — тем будет выше износ колодок. Причем изнашиваться будут колодки на разных колесах неравномерно!
В остальном же, отдельный вид неравномерного износа колодок может быть также вызван причинами что отображены в таблице.
Клиновидный износ
Первая причина появления косого износа — неправильная (кривая) установка самой колодки. В этом случае колодка будет прилегать не всей площадью к тормозному диску, и соответственно, изнашиваться будет лишь ее часть. Вторая причина может заключаться в некачественном материале колодки (брак). Третья — актуальна для автомобилей, у которых тормозная система оборудована несколькими суппортами. В этом случае в момент торможения они выходят из своих посадочных мест не одновременно, а по очереди. И первым выходит суппорт, находящийся первым по ходу движения автомобиля. Соответственно, и колодка будет больше изнашиваться в том же месте. Износ будет тем меньше, чем дальше от первого суппорта находится покрытие.
Еще одна причина клиновидного износа колодок (обычно внешних) заключается в том, что может быть немного не дотянут крепежный болт на одной из направляющих либо на скобе суппорта. Клиновидный износ также возможен при:
Быстрый износ колодок
То, что быстрый износ колодок на одной оси автомобиля будет у того автовладельца, который имеет очень агрессивный стиль вождения — это не удивительно. Однако если колодки изнашиваются быстрее чем предыдущий комплект при стандартной эксплуатации, то стоит обратить свое внимание на такие факторы:
Износ внутренней колодки
Внутренние колодки на дисковых тормозах заведомо изнашиваются быстрее, чем внешние. Поэтому по такому факту нельзя просто визуально оценивать состояние тормозов. Больший износ внутренних колодок обусловлен тем, что суппорт в первую очередь давит именно на внутреннюю колодку, то есть, она прижимается к диску первая. А внешняя колодка прижимается чуть позже. И наоборот, во время отпускания педали тормоза первой отходит в исходное положение внешняя колодка, а потом уже внутренняя.
Но, когда происходит ускоренный износ внутренней колодки, то нужно смотреть на величину разницы и проверить состояние суппорта. Могут быть определенные причины не типично большого износа именно внутренней колодки.
Зачастую внутренние колодки на дисковых тормозах сильно изнашиваются по причине проблем с закисшим поршнем. В частности, в случае, если отсутствует смазка на направляющих (либо они повреждены), либо закис поршень (на нем много грязи либо ржавчины), то внутренняя колодка не может нормально вернуться в свое исходное положение при отпущенной педали тормоза. Поэтому она находится в прижатом положении к диску, пускай и с не таким большим усилием, как при нажатой педали. При этом машина теряет динамику, расходует больше топлива, а тормозной диск при длительной езде может значительно разогреться. Если на его поверхности образуются очаги перегрева, то такой диск лучше заменить на новый.
Разный износ колодок
Тормозные колодки могут изнашиваться неравномерно даже на одной оси автомобиля. Причиной этому могут быть:
Что же касается неравномерного износа колодок на одном колесе, то тут существует всего две основные причины:
Когда менять колодки
Замена колодок производится в двух случаях — либо при их значительном (критическом) износе, либо в соответствии с регламентным техобслуживанием (по истечению определенного срока либо при наступлении указанного производителем пробега). Чаще всего менять колодки приходится при критическом износе, однако не забывайте, что если вы автомобилем пользуетесь очень редко и они у вас ходят по 3-4 года, то лучше тоже задуматься о замене так как время не идет им на пользу.
В большинстве случаев значение пробега, при котором нужно менять колодки, составляет, в среднем, от 30 до 50 тысяч километров пробега. Однако, если автолюбитель не отмечает проблем с колодками даже после 50 и выше тысяч километров, то это означает, что истирается уже не колодка, а стирается тормозной диск (барабан). Это обусловлено тем, что фрикционная накладка на колодке со временем твердеет (либо изначально очень твердая, как спортивная) и изнашивает барабан. Поэтому лучше при большом пробеге заменить колодку на новую, даже, если она находится в более-менее нормальном состоянии. Это обойдется дешевле, чем замена тормозного диска.
Допустимый износ колодок
Независимо от марки автомобиля рекомендации по сроку замены, как правило, одинаковы. Так, если толщина фрикционной накладки на колодке составляет около 2…3 мм, то, соответственно, колодка подлежит замене. При этом чем больше масса автомобиля — тем толщина накладки должна быть больше. То есть, если это кроссовер либо джип, то минимально допустимый износ составляет 3-3,5 мм, а у городской малолитражки оно может составлять порядка 2 мм.
Колодки барабанных тормозов эксплуатируются гораздо дольше дисковых. Приблизительный их пробег на автомобиле составляет порядка 100…150 тысяч километров. Поэтому обычно меняют 3…4 комплекта передних дисковых колодок и один комплект задних барабанных.
Причина долгой их службы в том, что, во-первых, в процессе торможения по инерции масса автомобиля перемещается вперед, и соответственно, усилие на передние тормоза возрастает, а во-вторых на современных автомобилях, часто стоят отдельно задние дисковые, что работают при торможении и отдельно барабанные, которые используются лишь при установке автомобиля на стояночный тормоз.
Заключение
Необходимо регулярно следить за состоянием тормозных колодок и проверять их в соответствии с рекомендациями завода изготовителя. Если машина оборудована датчиком и индикатором состояния колодок, то это не гарантирует что при его срабатывании пришло время срочно менять колодки. Желательно убедиться в величине износа наглядно, а также не доводить до минимальной толщины фрикционного материала — эффективность срабатывния снижается а тормозной путь увеличивается, особенно если тормозной диск значительно нагревается в результате интенсивного торможения.
Средний допустимый износ колодки составляет около 2. 3 миллиметров остатка фрикционной накладки, и соответствует расстоянию, на которое «утоплен» тормозной диск по сравнению с его бортиком. В любом случае помните, что ездить с изношенными колодками не только некомфортно, но и попросту опасно, соответственно, менять их нужно своевременно!
Износ тормозных колодок
«Почему скрипят тормозные колодки», сейчас же, хотелось обсудить способы контроля за износом тормозных колодок, что делать, если износ не равномерный, какие признаки указывают на замену колодок.
Датчик износа тормозных колодок
Одним из эффективных элементов, следящих за состояние тормозных колодок на современных автомобилях, является датчик износа колодок. Фактически, данный датчик встроен в колодку, и датчиком его назвать можно условно. От тормозной колодки отходит контактный провод, который встроен в фрикционный материал колодки. При уменьшении фрикционного слоя колодки, уменьшается и его сопротивления. В итоге, при определенном пониженном сопротивлении, ток проходящий через материал увеличивается, что вызывает срабатывание сигнальной лампы о замене тормозных колодок.
Стоит заметить, что тормозные колодки для одного и того же автомобиля, но разных производителей могут иметь и не иметь контактный провод. То есть, производитель может сэкономить на нем, даже если конструктивно в автомобиле предусмотрена проводка за контролем тормозных колодок.
Есть и второй вариант исполнения датчиков износа колодок (например, Опель Омега). Датчик выполнен в виде пластикового цилиндра, с запаянными в него проводами.
Провода замкнуты между собой. Датчик вставляется в отверстие в колодке, при этом между датчиком и диски имеется зазор равный допустимому износу колодки. При стачивании колодки на этот размер, провода в датчике перетираются диском, загорается сигнальная лампа износа колодок. Как правило, датчики продаются отдельно и порой соизмеримы по цене с колодками.
Индикатор износа тормозных колодок
Хотя слово индикатор больше схоже с чем-то, что является маркировкой, на самом деле индикатором износа тормозных колодок является металлическая скоба, установленная на определенном уровне относительно исходной (не изношенной) поверхности колодки.
Когда износ фрикционного слоя достигает определенного уровня, металлическая скоба начинает задевать за диск, при этом издавая скрип. Обычное расстояние когда начинают работать подобные индикаторы 2 мм, до основания металла колодки.
Неравномерный износ тормозных колодок
Одна из проблем, которая мучает автомобилистов, является неравномерный износ тормозных колодок. Прежде всего, хотелось сказать о причинах данного неравномерного износа, а затем и о способах восстановления тормозного диска.
Неравномерный износ связан лишь только с неравномерностью материалов по его поверхности. При этом, это может быть заводской брак диска или колодок с какими либо включениями инородного материла. А может быть и эксплуатация тормозных колодок и дисков в тяжелых условиях, при повышенной загрязненности, например при проезде через песок, через грязь. Твердые инородные частицы попадают в пространство между диском и колодкой, при этом в процессе торможения, наиболее интенсивно участвуют в износе диска. Бороться с неравномерным износом очень сложно, в большинстве случаев автомобилисты эксплуатируют авто в таком состоянии, пока дело не доходит до крайнего случая.
При появлении значительного неравномерного износа диска, колодок (перепады в несколько мм) оптимальным вариантом будет проточить диски и отшлифовать поверхность колодок.

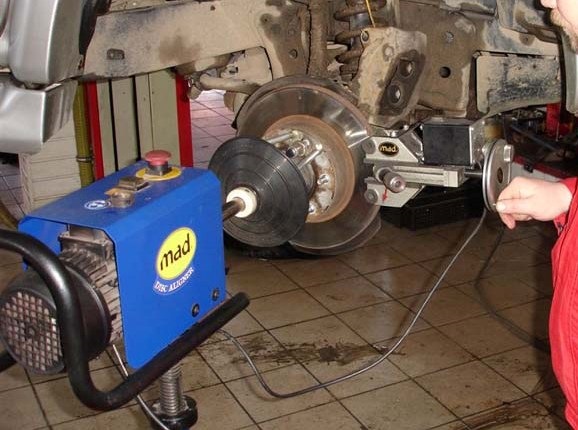

Диски протачивают на обычном токарном станке, на минимальную глубину обеспечивающую ровность тормозной поверхности.
Диски можно проточить и в специализированной мастерской, где их даже не будут снимать с автомобиля.
Если говорить о качестве работ в том и другом варианте, то это вопрос спорный, так как и в том и в другом случае необходимо четко базироваться относительно установочных поверхностей диска, строго параллельно. Кто обеспечит более точное базирование, токарь в сервисе или в цехе, зависит от оборудования и мастерства рабочего.
Колодки можно проточить мелким шлифовальным камнем.
Как проверить износ колодок, критерии к их замене
Критерии износа колодок вытекают из материала приведенного выше в данной статье. Во-первых, это скрип, который может исходить от индикатора тормозных колодок, а что еще хуже, от трения металлического основания колодки о диск. Во-вторых, срабатывание датчика износа колодок. В-третьих, самый верный и надежный способ, это визуальный контроль, за состоянием колодок. При толщине фрикционной накладки 2-3 мм, необходимо заменить тормозные колодки.
