Как установить водяной тепловентилятор

Всё о сантехнике

Учимся установке, подключению водяного тепловентилятора

Навигация

Словарь терминов

Рейтинг публикации:

Как установить водяной тепловентилятор? Система отопления с нуля. 5 часть

Сегодня предлагаю вашему вниманию материал, где вы сможете ознакомиться с монтажом тепловентилятора. Найдёте ответы на то, как установить водяной тепловентилятор, что учесть при этом, и какие могут возникать трудности в эксплуатации?

Подготовка к монтажу тепловентилятора.

Прежде всего, нужно исследовать помещение, в котором планируется установить тепловентилятор. Зачем это нужно? Ответ очевиден – если это не продумать, то даже правильный подбор мощности тепловентилятора, не сможет обеспечить быстрый и эффективный прогрев помещения.

Поток нагретого воздуха, должен равномерно распределяться по всему помещению. Чем меньше, на его пути препятствий, тем лучше будет прогреваться помещение. Немаловажным будет и экономия, на количестве тепловентиляторов (к примеру, можно установить один более мощный, вместо двух, с меньшей производительностью), и соответственно на материале, для их обвязки.

Приведу несколько вариантов расположения водяных тепловентиляторов, рекомендуемых производителями.

Как видно на фото, можно расположить тепловентиляторы:

Конечно, всё зависит от специфики помещения и от его конфигурации. Принять решение о месте установки тепловентилятора можно, повторюсь, учтя все эти моменты.

Подводка коммуникаций

Необходимо учесть, что теплотрасса, должна обеспечить необходимое сечение (диаметр должен соответствовать техническим требованиям). И ещё, должен быть обеспечен необходимый проток теплоносителя, через тепловентилятор. Если диаметр труб и температура теплоносителя будет достаточными, но скорость движения (протока) очень слабой, это отрицательно скажется на тепловой мощности прибора!

Также, продумайте, как подвести электропитание, цепи управления. Просчитайте необходимые расстояния, для закупок нужного метража электропровода.

И ещё один момент. Убедитесь, что стена (или потолок), на которой будет закреплён тепловентилятор, достаточной прочности, выдержит нагрузку.

Монтаж тепловентилятора

Лучше всего использовать крепления тепловентилятора, которые предлагают производители. Конечно, это тоже зависит от месторасположения прибора. Например, для крепления вентилятора на потолке, можно использовать шпильки, купив их на рынке (не для всех моделей тепловентиляторов может быть такая возможность).

Итак, приступим. В примере буду использовать крепления на монтажную консоль от производителей, способ крепления – на стене.

Её удобство состоит ещё и в том, что можно использовать разные углы наклона для монтажа тепловентилятора. Довольно удобно, для крепления на стене.

Размечаем необходимые крепления (уголки с отверстиями) на стене, бурим отверстия и завинчиваем, но не полностью, шурупы. Шурупы с пластиковыми дюбелями, подходят для крепления в кирпичные, бетонно-цементные стены. Длина шурупов (или шпилек), должна быть достаточной (я использовал 150 мм.), чтобы надёжно закрепить тепловентилятор на стене.

Не полностью закручивая шурупы (оставляя небольшой люфт), делаем удобным крепление консоли, так как вероятность абсолютно точно закрепить уголки, невысока.

Подводим трубы отопления к месту крепления тепловентилятора, если не сделали это заранее.

Крепим монтажную консоль, помня о выбранном нами направлении наклона тепловентилятора.

Варианты крепления консоли тепловентилятора, можно увидеть на фото ниже.

Далее, можно навесить тепловентилятор на монтажную консоль, закрепив двумя болтами. Мы, предварительно навентили, на патрубки тепловентилятора, металлорукава и автомат Маевского. Металлорукава обеспечивают возможность изменять направление потока нагретого воздуха, при повороте тепловентилятора на консоли. Автомат Маевского – обеспечивает удаление воздуха из системы отопления.

В результате, получится примерно так.

Убедившись в надёжности креплений, что все болты, шурупы зажаты, можем подсоединить гибкие подводки (металлорукав), с трубами отопления.

Обратите внимание на правильность подсоединения. Подача и обратка, должны быть подключены так, как обозначено в инструкции к тепловентилятору. Это важно.

Вот, на фото ниже, закреплённый и подключенный к системе отопления водяной тепловентилятор.

Теперь можно запитать тепловентилятор теплоносителем, сбросить воздух (проверить защитный колпачок на автомате Маевкого, он должен быть откручен немного или полностью, в зависимости от модели).

В следующем материале – подключение командоконтроллера и внешних датчиков к цепи управления тепловентилятроами.

Источник

Выбор и подключение водяного тепловентилятора: устройство, обзор лучших моделей и их стоимость

Централизованная система отопления имеет один недостаток: радиаторы слишком медленно нагревают воздух до комфортной температуры. С целью ускорения этого процесса разработаны приборы — водяные тепловентиляторы. Они подключаются к системе отопления, концентрируют тепло и разгоняют его по помещению.

Что из себя представляют водяные тепловентиляторы?

Отопительное оборудование этого типа в быту не используется. Оно предназначено для промышленного применения, наиболее эффективно на больших площадях. Но при необходимости маломощные водяные тепловентиляторы можно устанавливать на дачах и в частных домах. Приборы имеют простое устройство и их несложно сделать своими руками.

Как работает: принцип действия и устройство

Водяной тепловентилятор — недорогой прибор, основными элементами которого являются:

Принцип работы этого оборудования во многом схож с работой тепловой пушки. Отличается тем, что во втором случае нагрев воздуха осуществляется специальными нагревательными элементами. А в водяных вентиляторах источником тепла являются трубы системы отопления с горячей водой. В связи с этим приборы отличаются минимальным расходом электроэнергии, которая требуется только для работы вентилятора.

Для чего нужны: сферы применения

Сфера применения водяных вентиляторов чрезвычайно широка. Они используются для обогрева помещений разного назначения:

Большое значение имеет правильный выбор места для установки аппаратов. Их нельзя монтировать в непосредственной близости от стен, так как в этом случае забор воздуха через заднюю панель аппарата будет затруднен.

Правильная установка водяного тепловентилятора

Настенный монтаж водяного тепловентилятора с применением заводской консоли состоит из нескольких этапов.

Отзывы о тепловентиляторах с водяным источником тепла: плюсы и минусы

Согласно отзывам потребителей, водяные тепловентиляторы имеют свои достоинства и недостатки.

Производители и популярные модели: рейтинг лучших и цены

Водяные тепловентиляторы выпускают компании, специализирующиеся на производстве бытового и промышленного отопительного оборудования. Модели отличаются мощностью, производительностью, количеством функций.

BALLU BHP-W-30

Мощный вентилятор обеспечивает распространение потока воздуха на расстояние 25 м от места установки аппарата. В комплектацию входит кронштейн для крепления к стене. Корпус аппарата изготовлен из полипропилена, устойчивого к механическому воздействию.

Аппарат широко используется для обогрева складских и производственных помещений, рабочих мест в местах с высокой проходимостью. Производитель дает на свой продукт 2-х годичную гарантию. Средняя цена 17990 руб.

Вентилятор Тепломаш КЭВ-34T3.5W2

Производитель «Тепломаш» выпускает несколько моделей водяных тепловентиляторов разной мощности. Все аппараты отличаются высоким качеством сборки, зарекомендовали себя как надежное и высокопроизводительное оборудование. В теплое время года используются как вентиляторы для охлаждения помещений, в холодный — как отопительные приборы.

На лицевой панели аппарата находятся регулируемые жалюзи, с помощью которых меняют направление потока воздуха. Производитель предлагает в качестве дополнительной опции смесительный узел и дистанционное управление работой аппарата с помощью пульта. Рекомендуемая высота монтажа при направленной вниз струи воздуха — 4-7 м. Три режима работы:

Средняя цена 18700 руб.

Тепломаш КЭВ MW

Еще одна популярная модель известного производителя отопительной техники. Водяные тепловентиляторы серии MW предназначены для монтажа вертикального, горизонтального или под углом 30° с помощью входящих в комплектацию кронштейнов. При горизонтальной установке высота ограничена длиной струи, подаваемой тепловентилятором на средней мощности.

Аппарат оснащен регулируемыми жалюзи, управляется дистанционно с помощью пульта. Смесительный узел в комплектацию не входит и приобретается отдельно. «Тепломаш» выпускает две серии аппаратов: TW и MW. Модели отличаются материалом корпуса: у TW он металлический, а у MW — пластиковый. Гарантия на продукцию 1 год.

Средняя цена 19910 руб.

Тепловентилятор Volcano VR1 AC

VR1 AC — один из лучших тепловентиляторов с водяным источником тепла. Отличается высокой тепловой мощностью и низкими эксплуатационными затратами. Широко используется для обогрева мастерских, спортзалов, торговых центров, теплиц.

Эффективность оборудования обеспечена наличием осевого вентилятора с алюминиевыми лопастями. Оборудование отличается низким уровнем шума и возможностью регулирования потока воздуха при любом режиме работы. Аппарат оснащен электродвигателем нового поколения с энергопотреблением 2800 Вт.

Модель привлекает не только высокой производительностью. Она имеет эффектный дизайн, выполнена в немарких серо-черных тонах. Корпус изготовлен из АБС-пластика, обладает легко очищаемой поверхностью, не подверженной воздействию ультрафиолета. Производитель дает пожизненную гарантию на корпус аппарата.

Водяные тепловентиляторы от Volcano имеют запатентованную производителем систему подключения к водяному контуру, обеспечивающую точную посадку деталей. Регулируемые жалюзи сконструированы таким образом, что успешно противостоят мощному воздушному потоку. Конструкция лицевой панели включает инновационные крепления жалюзи, гарантирующие стабильность их позиционирования и точную настройку.

Средняя цена 21465 руб.

Volcano VR2 AC

Польский промышленный водяной тепловентилятор VR2 AC является усовершенствованной моделью аппарата VR1 AC. Отличается легким и быстрым монтажом. Благодаря специальной консоли, аппарат можно поворачивать под любым углом в диапазоне 0-120°.

При сборке блока управления использованы детали от ведущих мировых производителей. Подключение к теплоносителю осуществляется с помощью гибких трубок сечением ¾ дюйма. Производитель предлагает дополнительную комплектацию автоматики BASIC, включающую:

Есть еще один вариант комплектации: PRESTIGE, который, помимо перечисленного в BASIC, включает программируемый контроллер температуры.

Средняя цена 31804 руб.

Водяной тепловентилятор Купол ТПВ-15

Водяные тепловентиляторы Ижевского электромеханического завода «Купол» серии ТПВ — надежные и высокопроизводительные приборы, отличающиеся мощностью, производительностью, набором опций. Модель ТПВ-15 может использоваться для обогрева жилых и производственных помещений. Аппарат оснащен двумя мощными ТЭНами, не контактирующими напрямую с воздухом и потому не сжигающими кислород.

Защита от перегрева реализована посредством встроенного термостата. Есть двухступенчатое регулирование мощности. Корпус имеет ударопрочное исполнение, покрыт слоем термостойкой порошковой краски. Аппарат можно устанавливать вертикально, горизонтально и под углом 30°. Отличительная особенность оборудования — электродвигатель от германской фирмы ЕВМ.

Средняя цена 14716 руб.

Какого производителя и какой тип лучше выбрать: ТОП-3

Ведущие производители водяных тепловентиляторов представлены в обзоре лучших моделей данного климатического оборудования. Это такие компании, как «Тепломаш», BALLU, Volcano, ИЭМЗ «Купол».

Что учитывать при выборе устройства?

Главные критерии выбора водяного тепловентилятора:

3 лучших модели

Из перечисленных можно выделить три наиболее удачных модели:

Эти тепловентиляторы отличаются возможностью дистанционного управления, точным позиционированием жалюзи, простотой монтажа. Оборудование получило массу положительных отзывов, обладает стильным дизайном. Ценовой диапазон — 18-31 тыс руб.

Стоимость

В числе лучших моделей водяных тепловентиляторов сравнительно недорогие аппараты:

Разброс стоимости объясняется различными характеристиками и дополнительным функционалом приборов. Цена также будет зависеть от того, в каком магазине вы будете приобретать устройство.

Где купить водяной тепловентилятор?

В Москве

В Санкт-Петербурге

Обзор лучших моделей водяных тепловентиляторов поможет выбрать оборудование требуемой мощности от надежного производителя. Инструкция по монтажу подскажет, как осуществить самостоятельный монтаж аппарата.

Источник

11. ОТОПЛЕНИЕ. ЧАСТЬ 2.

Попробовав отапливаться электричеством и только тепловентилятором с водяным теплоносителем, я понял что способ этот малоэффективный и экономически сильно затратный. Хоть и позволяющий автоматизировать(GSM управление) систему отопления с минимальными затратами на оборудование.
Как минимум тепловентилятору не хватало теплоносителя(слишком быстро происходило падение температуры в системе)…
Решено было добавить в систему отопления радиаторов, тем самым увеличив объем теплоносителя в системе, а так же добавить в помещении помимо конвективного отопления(тепловентилятором) еще и излучаемо-конвективное(классические радиаторы), а также добавить второй источник нагрева теплоносителя — еще один котел.

Котел рассматривал для твердого топлива, но с установкой в него газовой или дизельной горелки.
Но взвесив все плюсы и минусы, я понял, что у такого котла КПД меньше чем у котла предназначенного исключительно для газовой или дизельной горелки. Да и топить дровами я категорически не хочу. Во первых нужно место под хранение дров, во вторых нужно постоянно занимать розжигом а потом и подкидыванием дров… ну и в третьих, при отоплении дровами теряется возможность автоматизации — а это одно из первых и важнейших условий для меня.
В общем стал искать котлы для дизельной или газовой горелки. Искал не долго, на сайте объявлений было несколько вариантов подходящих по мощности и по цене.

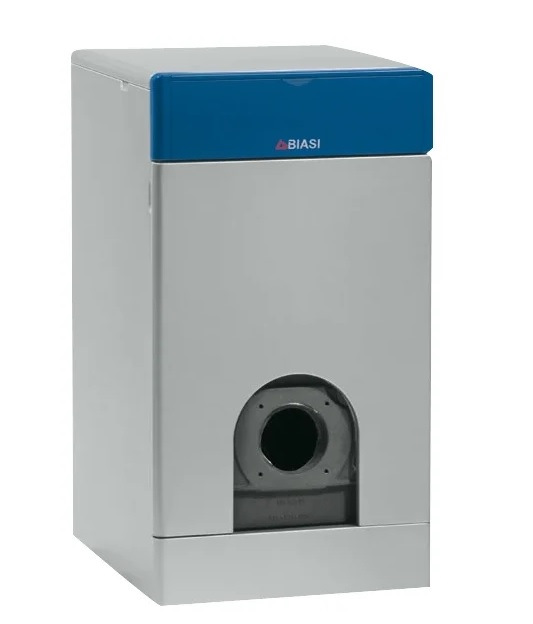

В итоге выбрал Итальянский б/у котел BIASI B30 36R, как видно из названия на 36кВт.
Котел проработал у предидущего владельца несколько сезонов, и куплен мною был за 12тр.(при цене нового в >50тр)

Далее выбор был за горелкой…
Газ или дизель?!
Газ даже покупной дешевле дизеля с заправок…
Но в отличии от газа, дизель можно купить из под какого нибудь грузовика по цене гораздо меньшей чем на заправке, плюс помимо дизеля можно использовать керосин, который тоже можно покупать с рук по цене газа на заправке. А дизельная горелка по КПД выше чем газовая!
Да и дизель можно в летний сезон не спеша искать по дешевым ценам и собирать в емкость, которой хватит на весь отопительный сезон!
В крайнем случае можно приобретать пиролизное топливо.
В случае с газом так не получится — придется ездить менять баллоны постоянно.
В общем лень двигатель прогресса! )))
Ищем дизельную горелку…
Как и в случае с котлом долго искать не пришлось.

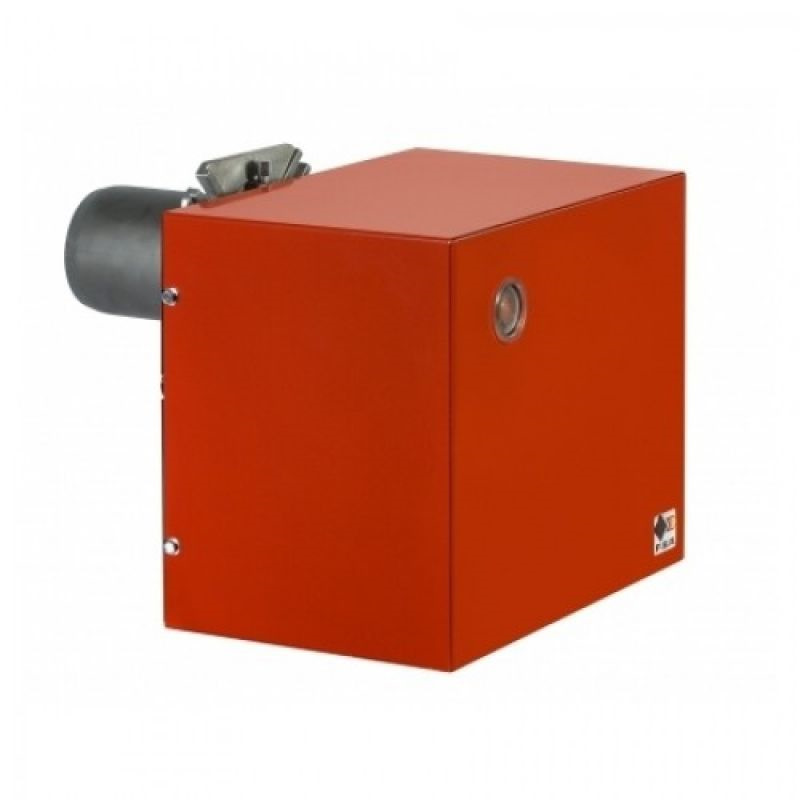

Была куплена также Итальянская горелка F.B.R. G 2 F, с мощностью до 116кВт.
Горелка у предидущего владельца проработала меньше месяца и была им заменена на газовую.
Эти слова подтверждаются ее состоянием.
Куплена она была за смешные 7тр.(Новая около 30тр)
Такая мощность мне ни к чему, поэтому произведена замена форсунки на менее мощную и с гораздо меньшим аппетитом.

Далее очередь стояла за радиаторами отопления.

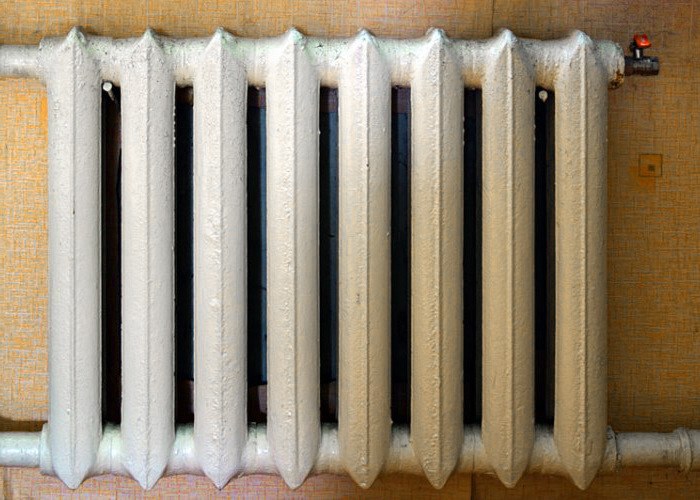

Решил ставить чугунные, во первых они долговечнее алюминиевых, да и дешевле… предложений по 100р за секцию предостаточно.
Единственное пришлось попотеть с подготовкой их к установке(перекручивания пробок под мою схему и мойка).
В общем несколько дней по сбору необходимого количества радиаторов по всему городу и можно приступать к работе. Всего куплено было около 120 радиаторных секций(12тр), со средней связкой по 7-10 секций.

И так все основные компоненты системы отопления уже находятся в мастерской, осталось закупиться трубами да необходимыми фитингами в строительном магазине. На общую сумму около 12тр, включая циркуляционный насос.

Позже была куплена еще труба для дымохода, так же с сайта объявлений, какая то нефтяная Ф156 труба из легированной стали длиной почти 5 метров за 4тр.
А также фирменная емкость под дизельное топливо на 750 литров за 2,5тр(новая >10тр)

В итоге немного переделал существующую систему, оставив электрический котел.

Начал с пайки труб и установки радиаторов вдоль самой холодной стены.
Туда ушло

60 секций, что является половиной всех закупленных радиаторов.
Остальные радиаторы я позже пущу на противоположную стену — разводка вся подготовлена.

Источник

Монтаж VOLCANO

Самостоятельный монтаж тепловентиляторов Volcano.

Высота монтажа на стене/потолке

Maксимальная дальность потока воздуха в вертикальном направлении 8-15м, в зависимости от типоразмера тепловентилятора.

Максимальная дальность в горизонтальном направлении составляет 14-25м.

Несоблюдение при монтаже минимального расстояния 0,4 м от стены или потолка может вызвать неправильную работу обогревателя, а также повышенный шум или повреждение вентилятора.

Групповой монтаж

Для равномерного распространения тёплого воздуха рекомендуется расстояние между тепловентиляторами

Монтаж на штатной консоли

В состав стандартной комплектации тепловентилятора Volcano VR new входит монтажная консоль, обеспечивающая возможность крепления тепловентилятора, как к стене, так и к потолку.

Для прикрепления к Volcano монтажной консоли, необходимо вырезать с помощью корончатого сверла отверстия в верхней и нижней панелях тепловентилятора Volcano (в точке, обозначенной 6), а затем ввести в них втулки. На втулки следует надвинуть плечо монтажной консоли. В нижнюю и верхнюю втулки ввести винты M10 и затянуть их, чтобы зафиксировать положение тепловентилятора по отношению к консоли. После установки тепловентилятора в желаемом положении, следует установить пластиковые заглушки на держателе.

На картонной упаковке тепловентиляторов Volcano нанесён шаблон с указанием монтажных размеров между крепежными отверстиями и линиями для горизонтального монтажа, облегчающий крепление консоли к стене. Достаточно отрезать шаблон с верхней части упаковки и можно приступать к монтажу тепловентилятора.

Пример обвязки по воде тепловентилятора VOLCANO VR

Так как максимальное давление теплоносителя составляет 1,6 МПa, то система водяного контура должна иметь защиту от роста давления выше допустимого значения.

Существует опасность размораживания (разрыва) теплообменника при падении температуры в помещении ниже 0°C, а также при слишком быстрой смене холодного теплоносителя внутри теплообменника на горячий при открытии 2-х ходового клапана NVMZ. Рекомендуем использовать клапана с сервоприводом только в системах с ЦТП и счетчиком гКалл, где это целесообразно экономически.

Обязательно предусмотрите в закрытой системе отопления – расширительный бак, расчетной емкости 5-7% от объема воды в системе отопления, иначе может произойти разрыв трубок теплообменника при нагреве/остывании теплоносителя.

Диаметры водопроводных труб

Диаметр подающего трубопровода при подключении нескольких тепловентиляторов должен быть подобран таким образом, чтобы скорость потока воды не превышала 2,5 м/с. Данное требование является следствием компромисса между инвестиционными расходами, связанными с применением трубопроводов определенного диаметра, и эксплуатационными расходами (текущими затратами), связанными с гидравлическим сопротивлением трубопроводов.

Возможно применение трубопроводов с последовательным заужением трассы, для снижения нагрузки на насосные группы.

Рекомендуется подбирать минимальные диаметры трубопроводов в зависимости от количества и типа тепловентиляторов, подключаемых к магистральному трубопроводу, в соответствии со следующей таблицей:

Диаметр трубы,
металл, дюйм

Диаметр трубы,
металл, дюйм

Данные в таблице приведены при условии, что общая длина трубопровода в одну сторону не превышает 40 м. В случае крупных трубопроводных систем, т.е. при размещении тепловентиляторов на расстоянии более 40 м от источника теплоты, диаметры трубопроводов следует обязательно корректировать с учетом более низких скоростей движения потока воды, в сторону увеличения.

Для ПП труб размер больше на 1 значение по сравнению с металлом, например, металл 3/4” – ПП +1 диаметр 32 ПП

Этап1. Выбор количества тепло-вентиляторов.

При помощи нашей программы расчета, Вы можете рассчитать необходимое количество тепло-вентиляторов, и мощность котла, необходимую для обогрева Вашего помещения до заданной температуры. При этом не следует слепо следовать цифрам в калькуляторе, есть логика, опыт и здравый смысл, а также доступная 24 часа помощь наших специалистов.
Выбрав количество тепло-вентиляторов, например 6шт VOLCANO V45 на помещение в 1000м2 высотой 4-5м, с мощностью котла 100 кВт. следует приступить к планированию их размещения.

Этап2. Расстановка тепло-вентиляторов VOLCANO в помещении.

Наша компания, по запросу готова изготовить в сжатые сроки 1-2 дня монтажную схему для тепло-вентиляторов VOLCANO для Вашего помещения или выполнить проектные работы 3-4 дня.

Этап3. Выбор логики работы тепловентиляторов VOLCANO

Этап 4. Выбор диаметров трубопроводов и насосной группы

Этап 5. Выбор источника системы отопления и теплоносителя.

Тепловентиляторы VOLCANO могут работать от любого источника горячей воды (кроме проточных нагревателей и бойлеров), преимущественно это котлы на твердом или жидком топливе, атмосферные или наддувные газовые котлы. Наша компания может вместе с тепловентиляторами поставить Вам любой котел выбранного Вами производителя по минимальным ценам.
В систему отопления, особенно в северных регионах или помещениях где не требуется отопление на протяжении всего отопительного сезона, может быть залит вместо воды, раствор незамерзающей жидкости, при этом следует знать примерный объем воды в Вашей системе отопления, для выбора необходимого количества теплоносителя, который обычно продается в концентрированном виде.
При использовании незамерзающей жидкости из расчета «на глаз» или «по опыту», через 1-2 отопительных сезона Вы рискуете потратить Ваши деньги: 5а) на промывку системы отопления; 5б) на замену подвергшихся коррозии элементов; 5в) на новое количество теплоносителя.
Наша компания оказывает услуги по выполнению работ этапов 5а-5б, в любое время года, они очень дороги для Вас и очень выгодны для нас!
Выход не переплачивать есть: либо ответственно рассчитайте объем теплоносителя в системе отопления (в интернете полно методик), либо закажите расчет у профессионалов, которые в случае осечки, заменят Вам вышедшие из строя элементы системы отопления.

Оборудование, приобретённое не у нас, а “ на стороне ”, не монтируется!

Консультации (устные и письменные – в любом виде!) по вопросам монтажа оборудования, ошибочно закупленного “ у других ОФИЦИАЛОВ ”, не осуществляются!
