Установка и содержание пакета адаптации Autodesk Civil 3D 2021
Для удобства установки, настройки и последующего использования пакета адаптации мы собрали полезную информацию, которая поможет вам полностью подключить все необходимые файлы и разобраться с тем, как их применять в AUTODESK CIVIL 3D. Данный раздел будет пополняться материалами по мере их появления. Ваши вопросы и комментарии помогут нам дополнить и улучшить данную страницу. Пишите, мы будем рады!
Здравствуйте, уважаемые пользователи Autodesk Civil 3D!
Данная страница предназначена для тех, кто уже установил пакет адаптации для Civil 3D 2021 или ещё только планирует. Материалы будут пополняться по мере их появления, согласно вашей обратной связи, которую вы можете оставить, нажав на кнопку «Получить консультацию» или при переходе по ссылке на форму обратной связи из самого Civil 3D после установки пакета адаптации в специализированной инструментальной палитре «Интернет», которая будет первой встречать вас при запуске обновленного Civil 3D. Также здесь вы сможете найти инструкции, ссылки на вебинары или описания, где будут более подробно освещены составные части пакета адаптации.
Перед установкой пакета адаптации сначала ознакомьтесь со следующими пунктами данной инструкции:
Далее вы можете перейти непосредственно к установке пакета адаптации для Civil 3D 2021.
Для того, чтобы скачать пакет адаптации, вам необходимо перейти по ссылке.
Следуйте инструкциям, описанным на данной странице. Затем выполните, при необходимости, действия, описанные выше.
Готово! Теперь можно запускать Civil 3D Russia и начинать использование обновлений этого года.
Для большего понимания, что именно было сделано в этом году, – нажмите кнопку «Смотреть запись» в начале данной страницы для ознакомления с вебинаром «Обновления в российском пакете адаптации для Civil 3D».
Обновления пакета адаптации. Часть №1.
Шаблоны.
Первое, о чем хотелось бы рассказать – это шаблоны, которые идут в комплекте с пактом адаптации Civil 3D 2021.
Каждый шаблон был обновлен до последней версии продукта. Также мы проверили, чтобы в каждом из них в качестве стандартных единиц измерения использовались метры, квадратные метры и кубические метры. Это позволяет избежать ошибок прошлых версий, когда при демонстрации показателей объемов 3D тел выводились неверные данные по объему. К примеру куб с гранями 100м х 100м х 100м не равнялся 1 000 000м3. В любом случае советуем проверять стандартные настройки чертежа и используемые единицы чертежа командой _AECDWGUNITSSETUP. Это позволит избежать проблем в начале работ как над своими чертежами, так и над теми, что были переданы смежными специалистами.
Были полностью переработаны шаблоны по инженерным сетям и генеральному плану.
Подробнее о шаблоне раздела «генеральный план» смотрите тут.
Подробнее о шаблоне инженерных сетей смотрите тут.
Также частично был обновлен шаблон для автомобильных дорог, в котором было переработаны стили оформления продольных профилей автомобильных дорог в соответствии с ГОСТ 21.207-2013.
Теперь построение продольного профиля поверхности по умолчанию идёт по форме «Автомобильные дороги Форма 5 ГОСТ 21.701-2013 (отметки земли и проекта по ЦММ + расстояния)» в котором в соответствии с требованиями данного документа отметки проектного профиля и существующей поверхности выставляются по точкам вертикального перелома существующей поверхности.
А при создании проектного профиля пользователь автоматически получает метки показывающие места нулевого уклона выпуклой и вогнутой кривой с привязкой к пикету вставки. Также обязательно необходимо изменить в свойствах вида профиля во вкладки «области данных» привязку данных «вертикальная геометрия» на проектный профиль.
Появились новые метки вида профиля, которые позволяют отображать динамические рабочие отметки и моментальные уклоны в любой точке проектного профиля.
Метка «отметка земли и проекта для начала профиля» поможет указать данные по отметкам земли и проекта в начале подпрофильной таблицы, так как по умолчанию данная отметка не строится.
Все актуальные на данный момент шаблоны для Civil 3D 2021 и старые шаблоны вы сможете найти по ссылке.
Также хочу отметить, что опыт работы этого года и, думаю, прошлых лет показал, что настройка шаблона пакета адаптации задача не индивидуальная, а требующая сплоченной работы специалистов различных сфер деятельности и разного уровня навыков использования программных продуктов. Поэтому хочу предложить всем заинтересованным оставить свои комментарии именно по шаблонам в форме ниже.
В случае, если вы ссылаетесь на нормативную документацию обязательно указывайте страницу/пункт/номер/таблицу на которую вы ссылаетесь в данном документе, так как это поможет быстрее понять проблематику вашего комментария.
Если вы готовы помогать в разработке адаптации шаблонов в различных их частях – укажите об этом и оставьте свои контакты для того, чтобы мы смогли с вами связаться и добавить в рабочее пространство команды.
Обновления пакета адаптации. Часть №2
Картограмма.
В обновлении пакета адаптации Civil 3D вы сможете найти новую картограмму, которая позволяет производить расчеты двумя способами (метод квадратов и триангуляция) и оформлять земляные работы в соответствии с ГОСТ.
Подробнее об обновление смотрите тут.
Также хочу поделиться справкой к данному модулю, где вы сможете подробнее узнать о его функциях: «Справка_по_модулю_Картограмма.pdf»
Сразу отмечу несколько моментов для обеспечения правильной и корректной работы модуля:
Обновления пакета адаптации. Часть №3.
Каталоги труб и колодцев.
Специально для пакета адаптации Civil 3D 2021 были доработаны и дополнены актуальные каталоги труб и колодцев для построения существующих и проектных внешних инженерных сетей площадных и линейных объектов.
Так как организационно при разработке пакета адаптации команда была ограничена в использовании русскоязычных названий нами было принято решение разбить каталоги труб и колодцев на две части. Первая из которых представляет собой базовый комплект из 18 версии пакета адаптации для России. Именно этот каталог и устанавливается вместе с пакетом адаптации Civil 3D 2021.
Для корректной работы с данным каталогом необходимо использовать специализированный шаблон для наружных сетей Pipes_RUS2021_basic.dwt. В нём специальным образом настроены списки элементов именно под данные каталоги.
Обновленный и дополненный каталог труб и колодцев вы можете скачать по ссылке.
Для корректной работы с обновленным каталогом необходимо использовать специализированный шаблон для наружных сетей Pipes_RUS2021_advanced.dwt. В нём специальным образом настроены списки элементов именно под данные каталоги.
Его необходимо скопировать в папку C:\ProgramData\Autodesk\C3D 2021\rus\Pipes Catalog
Подробнее об обновление смотрите тут.
Шаблоны Pipes_RUS2021_basic.dwt и Pipes_RUS2021_advanced.dwt отличаются только каталогами, которые необходимо с ними использовать.
Напоминаю, что выше есть ссылка на самые свежие шаблоны для Civil 3D 2021.
Кроме того, на портале BIMLIB для скачивания доступны каталоги труб и колодцев из реальной номенклатуры производителей. Все элементы выполнены на основе безнапорных сетей.
К каждому каталогу приложена инструкция по подключению. Более того, данные каталоги вы можете не просто подключить, а объединить с имеющимся у вас каталогом, как это сделать смотрите тут.
Параметры ADSK для элементов труб и колодцев.
Экспертами нашей команды была проведена большая работа по сбору и анализу параметров, которые закладывают различные специалисты в свои элементы внешних инженерных сетей и привели их в единый стандарт ADSK_%Параметр%, который позволит создавать пользовательские каталоги труб и колодцев в едином стиле и, что важнее всего, получать требуемые ведомости и спецификации.
Подробнее об обновление смотрите тут.
Приложения для работы с инженерными сетями.
Незадолго до окончания работ по пакету адаптации автором различных приложений в том числе и для Civil 3D, Станиславом Павловицким, был выпущен бесплатный сборник плагинов для работы с внешними инженерными сетями.
По согласованию с автором эти приложения вошли в пакет адаптации Civil 3D 2021.
Данный сборник позволяет автоматизировать выполнение различных рутинных задач и упростить решение тех или иных проектных вопросов, в том числе и оформление рабочей документации.
Подробнее о принципах и способах работы каждого из плагинов вы можете узнать на YouTube канале Станислава.
Обновления пакета адаптации. Часть №4.
Стандартные и дополнительные инструменты формирования ведомостей.
В обновлении пакета адаптации также были добавлены и исправлены стандартные ведомости, которые можно получать по элементам информационной модели Civil 3D.
Подробнее об обновление ведомостей смотрите тут.
Уважаемые пользователи пакета адаптации Civil 3D 2021 Россия обратите внимание, что при создании ведомостей:
В Civil 3D в случае наличия рубленных пикетов по трассе, происходит некорректный вывод данных в столбцах Положение переходных кривых, а именно на значение показателя рубленного пикета.
Рисунок 2 – Ведомость углов поворота, прямых и кривых по трассе без резанных пикетов
(значение конца переходной кривой КПК:5+81.29)
Рисунок 4 – Трасса с рубленным пикетом
(значение конца переходной кривой КПК:5+83.29)
Значение не изменилось на КПК:5+83.29
Вывод значений пикетов кривых с помощью Конструктора отчета дает верный результат
Рисунок 6 – Вывод значений пикетов кривых с помощью Конструктора отчета
Новая инструментальная палитра пакета адаптации Civil 3D 2021.
В обновлении этого года каждый пользователь сможет воспользоваться новыми инструментами в специализированной палитре «Пакет адаптации 2021».
На данных инструментальных палитрах мы разместили:
Скачать AutoCAD Civil 3D бесплатно
Autodesk AutoCAD Сivil 3D — программная среда для автоматизированного проектирования объектов инфраструктуры и создания проектной документации. Она предназначена для инженеров, проектирующих объекты землеустройства, водные и транспортные сооружения, трубопроводы и другие сложные конструкции. Была создана в начале 90-х американской компанией Autodesk Inс на базе AutoCAD Land Desktop. Программное обеспечение дает возможность работать над отдельными частями проекта, координировать действия нескольких конструкторов, а затем собирать воедино все узлы.
Возможность автоматического ввода полевых данных, автоматизация черчения, простая и удобная подготовка проектной и расчетной документации позволили программе объединить весь цикл работ — от геодезических изысканий до сдачи объекта в эксплуатацию.
Функциональные возможности и особенности:
По сравнению со своим ближайшим конкурентом IndorCAD, Автокад Civil 3D, скачать который можно на сайте, полностью динамичен. Он позволяет вносить изменения в проект на любом этапе работы. Программа отлично обрабатывает геодезические данные, автоматически строя конструкцию на основе тахеометрической съемки. Однако отсутствие трехмерной параметризации не позволяет софту составить конкуренцию машиностроительному САПР (Inventor, SolidWorks).
AutoCAD Civil 3D 2015
Релиз 2015 года полностью поддерживает все чертежи, созданные в более ранних вариантах программы. Для установки понадобится 64-разрядная среда с ОС Microsoft Windows не ниже 7 Профессиональной, Корпоративной или Максимальной версии, 4 Гб ОЗУ, 8 Гб на жестком диске. На нашем сайте вы можете Civil 3D 2015 скачать торрент. Эта версия, в отличие от предыдущих, вышла сразу на русском языке и уже имеет пакет адаптаций.
AutoCAD Civil 3D 2017
Релиз 2017 года получил следующие обновления и дополнения:
Программа рекомендуется для установки на компьютеры с такими системными требованиями: ОС Windows 7 SP1, Windows 8.1 (наличие обновления KB2919355 обязательно), Windows 10. Процессор не менее 1GHz. Оперативная память от 4 Гб, 6 Гб на жестком диске для установки. Скачать Автокад Цивил 3д 2017 можно на сайте.
AutoCAD Civil 3D 2018
Обновление вышло 13 апреля 2017 года.
На нашем сайте вы сможете AutoCAD Civil 3D скачать торрент-ом или через браузерный загрузчик без регистрации и отправки смс — совершенно бесплатно. Вы можете выбрать установочный файл или уже собранную Portable-версию, которую не нужно инсталлировать. Мы предлагаем инсталляции самых популярных вариантов САПР и подробные мануалы по их установке. Все релизы Сивил 3Д на нашем сайте прошли проверку антивирусом, корректно запускаются и работают.
AutoCAD Civil 3D 2019
Выход новой версии программы произошел весной 2018 года. К новым и улучшенным возможностям редактора относятся:
AutoCad Civil 3D 2019 скачать торрент-ом довольно просто с нашего сайта.
AutoCAD Civil 3D 2020
Версия вышла 11 апреля 2019 года. Релиз поддерживает только 64-разрядные операционные системы, является частью пакета Architecture, Engineering & Construction Collection от Autodesk (Калифорния, США). Для установки программы необходима Windows 64-bit, 16 GB на жестком диске, процессор с тактовой частотой 2,5 ГГц или выше, 8 GB (рекомендуется 16 GB) оперативной памяти, видеокарта с 1 ГБ видеопамяти (рекомендуется 4 ГБ). Для установки на диске необходимо 10 ГБ свободного места.
Что нового в выпуске:
На нашем сайте AutoCad Civil 3D 2020 скачать торрентом или любым загрузчиком можно без регистрации, смс и оплаты. ПО проверено на вирусы и полностью работоспособно.
AutoCAD Civil 3D 2021
В апреле 2020 года был представлен новый релиз редактора. В версии улучшена графическая производительность при поддержке 3D-моделей и общая скорость работы. ПО устанавливается под 64-разрядными ОС Windows 8.1 и 10. Для работы необходим процессор с частотой не менее 2,5 Ггц, 16 МБ ОЗУ, видеокарта с 1 ГБ памяти (рекомендуется 4ГБ), свободного места на жестком диске должно быть не менее 16 ГБ.
Нововведения и улучшения:
На нашем сайте совершенно бесплатно вы можете Civil 3D 2021 скачать торрентом или загрузчиком браузера. Мы не требуем регистрации и отправки смс. ПО проверено на вирусы и работоспособность, предоставляется руководство по установке.
AutoCAD Civil 3D 2022
Autodesk Autocad Civil 3D 2022 rus, скачать торрент которой можно на нашем сайте, является действительно оптимальным решением.
Какой выбрать Автокад Цивил 3Д
Программное обеспечение с 2014 года выпускается только для работы под 64-х разрядными операционными системами Microsoft Windows 7, 8, 10. Чтобы Автокад Цивил 3д скачать русская версия торрент последнего релиза, ваш компьютер должен соответствовать таким системным требованиям: процессор 1Ггц или мощнее, минимум 4Гб оперативной памяти, монитор расширением 1360х768, 10Гб свободного места на жестком диске. Владельцам более слабых машин с 32-разрядной Windows рекомендуем скачать обновления до 2014 года.
Ознакомление с интерфейсом AutoCAD Civil 3D
В рамках данного цикла уроком мы поговорим о такой интересной программе, как AutoCAD Civil 3D. В частности, мы сможем рассмотреть его применение для инженерных и геодезических целей.
Технический прогресс не стоит на месте. Инженерам приходится постоянно работать над тем, чтобы успеть за его развитием. А в последнее время геодезисты все чаще сталкиваются с надобностью разработать цифровую модель местности (ЦММ), а не передавать клиентам плоские планы. Рассматриваемая нами программа помогает решить такую задачу.
Обучение поможет тем людям, которые уже имеют некоторые навыки в AutoCAD. Мы разберемся со всеми процессами, от загрузки точки COGO до проведения поперечных профилей. Особое внимание будет уделено визуализации.
И самым первым пунктом станет программный интерфейс:
Разрабатывая новый чертеж, мы должны выбрать шаблон. Работать мы будем в метрической системе, поэтому нам нужен шаблон _AutoCAD Civil 3D (Metric)_RUS:
Программный интерфейс полностью соответствует автокаду. Единственное отличие – элементы, содержащиеся в ленте и парочка новых объектов. Перейти в другое рабочее пространство помогает выпадающее меню в верхнем правом углу экрана.
Посмотрим ближе на те программные элементы, которые мы не видели в автокаде:
В меню навигатора можно просмотреть данные обо всех программных объектах, которые сейчас содержатся в чертеже. Тут же мы можем и разобраться с тем, с какими именно объектами мы будем работать в дальнейшем.
В меню параметров представлены возможности для просмотра и редактирования меток, точек, трасс и прочих элементов. Более детальную информацию о стилях мы узнаем в рамках работы с курсом.
В меню съемки мы можем работать с данными от геодезических приборов. Тут же производится их полноценная обработка.
В меню панели инструментов мы сможем поработать с инструментами создания ведомостей. Основного внимания заслужил первый фрагмент. Тут представлены ведомости, которые открываются только в рамках установки российского пакета программной адаптации. Они станут нашими хорошими помощниками при подготовках отчетов. По этой причине я рекомендую установить на свой ПК этот пакет.
Прозрачные команды
Обратите внимание на прозрачные команды. С их помощью мы сможем взаимодействовать с программными объектами по их атрибутам. Так, мы сможем строить линию по номерам точек, устанавливать размещение точки по пикету относительно трассы и т.д.
Собственно, на этом мы можем закончить обучение по интерфейсу программы. Позже мы рассмотрим параметры чертежей и как задать систему координат объекта.
Системы координат в Civil 3D
В этой статье мы рассмотрим систему координат в программе AutoCAD Civil 3D. В прошлом гайде мы разобрались с особенностями настроек в чертежных параметрах, которые связываются с системами координат.
Сразу оговоримся, что же такое из себя представляет система координат. Это опорная система, которая позволяет определить положение точек в пространстве или плоскости по отношению выбранных осей или пространств.
Геодезистам понадобится взаимодействовать со внушительным количеством систем координат. Это и общеземные, и референцные, и астрономические, и геодезические, и многие другие типы координат.
В Civil 3D установили автоматические координатные системы, которые разбиваются на категории. Например, если зайти в меню USSR, Former Territories, можно увидеть категории координат, которые действуют на территории стран бывшего Советского Союза. Чтобы выбрать конкретную координатную систему актуального чертежа, нужно открыть параметры чертежа и воспользоваться выпадающим меню.
Чаще всего пользователи работают именно с местными системами координат. Чтобы создать свою собственную, понадобится выполнить такие действия:
Заходим в меню: Планирование и анализ:
На Ленте активируем подменю Настройка карты и в меню Система координат. Жмем на опцию Создать и выбираем команду Создать систему координат
На экране появится новое окно:
В этом меню нам нужно активировать опцию Создать определение системы координат. Выбираем подменю Начать с системы координат:
Теперь выбираем оптимальный тип системы координат. При разработке своей системы, переходим в меню проекций
В представленном ниже окне нужно написать информацию о создаваемой системе
В окно Категории, связанные с этой системой координат вписываем категории, в которых мы хотим увидеть систему координат. Также тут нужно выбрать активный референц-эллипсоид. Выбираем тип проекции и задаем оптимальные параметры для системы координат.
В представленном окне задают диапазоны координат, их минимальные значения и прочие параметры.
В этом окне появляется подробная информация о разрабатываемой системе координат.
После выполнения всех этих шагов мы сможем выбирать собственную систему координат в чертежных параметрах.
Настроив параметры чертежей и системы координат, мы можем заняться разработкой цифровой модели местности. Для этого нам понадобится загрузить точки в чертежи. Этому и будет посвящен наш следующий урок.
Civil 3D
Не удалось извлечь оглавление
Обмен данными между AutoCAD Civil 3D и Autodesk InfraWorks
Рабочий процесс обмена данными
| Используйте InfraWorks для выполнения концептуального проектирования |  |

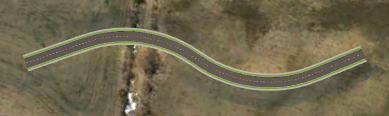

Проектная дорога, созданная в InfraWorks
При переносе проектной дороги InfraWorks в AutoCAD Civil 3D создается трасса.

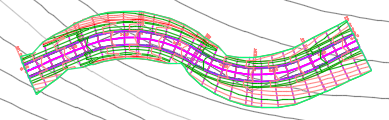

Поверхности коридора и верха коридора создаются в AutoCAD Civil 3D на основе трассы и профиля.

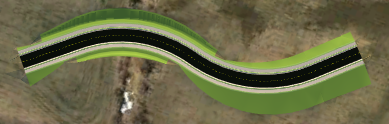

Моделирование рельефа, созданное при переносе поверхности коридора AutoCAD Civil 3D в InfraWorks
Дополнительные сведения о переносе чертежа AutoCAD Civil 3D в InfraWorks приведены в следующих разделах: Обмен данными с AutoCAD Civil 3D и Добавление данных AutoCAD Civil 3D в модель InfraWorks.
Требования приложения
Системы координат и единицы измерения
При подготовке к обмену объектами между моделью InfraWorks и чертежом AutoCAD Civil 3D рекомендуется придерживаться следующих рекомендаций по настройке систем координат и единиц измерения:
Параметры объекта
Стандартные файлы параметров объекта находятся в следующих папках:
Доступны следующие стандартные файлы параметров объекта:
С обзором процедуры обмена данными для дренажных сетей можно познакомиться с помощью плейлиста видеороликов «Обновления Drainage Design» в справке InfraWorks.
