Установка вытяжки на кухне своими руками
В современных домах и квартирах наличие эффектной вытяжки над варочной поверхностью уже давно стало привычным. И, это не случайно: ведь помимо чисто дизайнерской функции, вытяжка выполняет ещё и роль «чистильщицы». Установка современной кухонной вытяжки дарит возможность дышать воздухом, лишённым терпкого привкуса борща, котлет, жареной картошки и прочих блюд. На вопрос: «Можно ли обойтись без вытяжки?», мы ответим просьбой представить себе небольшую квартиру – студию, в которой кухонная зона и жилая комната объединены. Если в такой студии не установить вытяжку, то несложно догадаться, каким гастрономическим воздухом будет пропитано всё вокруг. Не говоря уже о соседях, которые всегда будут осведомлены о том, что Вы готовите на завтрак, обед и ужин. Чтобы избежать этого, мы подробно расскажем, как и каким образом можно установить вытяжку на кухне исключительно своими руками.
Необходимый инструмент
Прежде чем приступать непосредственно к процессу под названием «Установка вытяжки», необходимо подготовить всё, что может пригодиться для этого: дополнительные материалы и инструментальный набор. Для комфортной установки вытяжки не кухне своими собственными руками, необходимо располагать:
Примите к сведению! Прежде чем начать монтаж современной кухонной вытяжки своими руками, перед сверлением, удобно и практично соорудить небольшие «кармашки» их скотча, чтобы предотвратить попадание крошки и пыли внутрь вытяжки.
Если вытяжка подобрана грамотно, то по ширине она должна быть, либо равной плите, либо немного шире её. Для того, чтобы осуществить установку вытяжной системы, её следует правильно не только разместить, но и закрепить. Располагаться она должна в точности над поверхностью плиты.
Решая вопрос о том, как установить вытяжку, надо перед установкой, определиться с высотой, исходя из показателей роста домохозяйки. Если женщина встанет прямо, то нижний край вытяжной системы должен быть немного выше её головы. Мы не рекомендуем устанавливать ниже этого показателя. Если установить выше — то будет не критично.
Полезно знать! Отвечая на вопрос о том, как правильно установить вытяжку над Вашей газовой плитой, необходимо понимать следующий нюанс: если имеется необходимость установить систему выше, чем 90 см. от варочной поверхности, то необходимо приобрести вытяжку с увеличенной мощностью.
Поговорим на тему: «Крепление для современной вытяжки». Крепёж вытяжной системы зависит от её типа:
Этапы монтажа
Всю процедуру по установке и подключению вытяжной системы мы предлагаем разделить на три ступени:
Монтаж вытяжки
Рассуждая о том, как можно установить вытяжку над газовой плитой, следует принимать во внимание характеристику существующей общедомовой вентиляции.
Имеются всего лишь два способа вывести отработанный воздух:
Следует признать, что способ № 2 имеет множество недостатков. Такая вытяжка нуждается в установлении обратного клапана. При этом, так случается, что якобы выведенный воздух, вновь возвращается в квартиру.
Гораздо рациональнее использовать для вытяжки дополнительно сделанное окно. С целью борьбы с конденсатом, образующимся внутри системы, необходимо осуществить установку специализированной алюминиевой заслонки.
Помните! Величина окна под воздуховодом должна иметь размер, соответствующий ¾ от величины диаметра воздуховода. Чтобы подтянуть заслонку, надо использовать специальную пружину, способствующую её открытию в процессе прохождения через неё воздушного потока. Так происходит процесс саморегуляции.
Монтаж вытяжки на Вашу кухню предполагает учёт одного из важнейших функциональных элементов — нейтрализатора запахов. На сегодняшний день он представлен в трёх видах:
Установка встроенной вытяжки в шкаф
Поговорим о том, как установить вытяжку на кухне в шкафу своими силами. Для удобства и наглядности, разделим процесс монтажа вытяжки в шкаф на последовательный алгоритм действий:
Необходимые для этого инструменты: электролобзик, дрель и монтажная пена, герметик, саморезы и дюбеля.
Чтобы установить пластиковый воздуховод, советуем воспользоваться этой же схемой. Есть лишь одно «но»: для обеспечения углов, надо будет использовать специальные переходники, а трубы располагать с минимальным числом изгибов (каждый поворот – это утрата 10% мощности).
Не забывайте! По причине того, что кухня – это место повышенной влажности, то шкаф, который изготовлен из дерева, весьма быстро становиться непригодным. В таком случае, установка вытяжки должна производиться на стенку, без использования шкафа. Для этого нужна будет п – образная рама: чтобы её изготовить нужен металлический уголок.
Завершив все установочные работы, следует осуществить подключение вытяжной системы к электричеству, с обязательным условие заземления, и протестировать её работу.
Крепление к стене навесной или купольной модели
По внешнему виду вытяжки над плитой навесной и купольной моделей весьма различны между собой, но, при этом, они обе должны крепиться к поверхности стены. Для этого, их задний корпус имеет четыре отверстия: по два с каждой стороны. Кроме того, производители снабжают свои изделия схемами установки, монтажными инструкциями и шаблонами, с отметками мест для крепежа.
Всё, что Вам потребуется, это приставить промышленный шаблон к стенке и сделать отметины (в случае отсутствия шаблона, надо произвести замер расстояния между отверстиями и, потом, перенести на стенку).
Затем всё гораздо проще: надо взять дрель и сделать отверстия. Вставить в них пластиковые заглушки и навесить вытяжку на дюбель — гвозди, проверив уровень горизонтальности установленной системы.
Возьмите на заметку! Если такое происходит, то прибейте к стенке бруски из дерева. Затем, к ним, крепите вытяжную систему. Но, не забывайте, что со временем эти бруски будут покрываться слоем копоти и жира.
Имеется ещё и второй способ, как установить вытяжку на кухне своими руками за трубами. Для этого надо воспользоваться шуруп – шпильками (или шпильками сантехническими).
Как крепятся такие шпильки? Они имеют нарезку для вкручивания в стенку. Их использование позволит закрепить вытяжку для кухни, отдалив её от стены (при этом, шпильки выпускаются различных размеров, а все гайки сделаны под биту, либо восьмигранный ключ).
Как подключить вытяжку к электричеству
По причине того, что потребляемая мощность вытяжек редко бывает более 1 кВт, то возможно осуществить их подключение посредством стандартных розеток (желательно с заземлением).
При старой и ветхой проводке, требуется самостоятельно заземлить провод. Нельзя крепить его к поверхности водопроводных или отопительных труб: можно получить электрическую травму, причём не только членам Вашей семьи, но и соседям (с летальным исходом).
Возьмите на заметку! Для протяжки провода заземления, необходимо подойти к щитку и найти шину с прикреплёнными к ней проводами, либо трубу, к которой прикручен многожильный провод. К ним можно подключить и собственный многожильный провод (но, не трогая те, что уже установлены). Для нормального функционирования, величина сечения должна составлять 2,5 мм. Проводник должен использоваться медно – многожильный с негорючей оболочкой.
Для удобства монтажа, многие вытяжки для кухни укомплектовываются вилкой на конце провода. Их подключать весьма просто: нужна лишь розетка.
Но, есть и модели, шнур которых имеет на конце не вилку, а проводки. Это делается для того, чтобы потребитель сам принял решение о том, как подключать систему: либо с помощью вилки, либо с помощью клеммной колодки (кстати, отлично подойдут клеммники Wago).
Воздуховод для кухонной вытяжки
Палитра воздуховодов, используемая для вытяжных кухонных систем, весьма различаются между собой по трём параметрам:
Изделия, используемые для установки вытяжки на кухне, бывают гибкими (гафрированными), либо изготовленными из сплошного гладкого и жёсткого пластика.
Трубы для вытяжки изготавливаются из пластика нескольких видов:
Чтобы осуществить подсоединение к вытяжке, применяются первые три вида из перечисленных выше пластиков: они устойчивы к высокой температуре и имеют приличную жёсткость.
Воздуховоды, в свою очередь, имеют две вида сечения:
Прямоугольный пластиковый канал имеет более компактный размер, его несложно замаскировать под навесным потолком, и он более удобен при установке.
Круглая форма труб способствует лучшему пропуску воздуха, и обладает низким уровнем шума.
Размеры воздуховодов для вытяжек
Не забывайте о том, что покупая воздуховод из ПВХ, следует ещё и купить переходники. Они нужны для того, чтобы соединить пластиковую трубку с вытяжкой. Помимо этого, они применяются для изгибов воздуховода и возможности крепления к общей вентиляционной системе всего дома. Поэтому, если Вы решите использовать гофр, то сможете сэкономить на ненужных переходниках.
Следует знать! Протяжённость трубы ПВХ не должна быть больше трёх метров. Иначе уровень производительности вытяжной системы будет снижаться с каждым дополнительным метром её длины. Каждый фрагмент изгиба также плохо сказывается на производительности вытяжки, поэтому надо стараться избегать девяностоградусных углов. Можно делать не более трёх колен и точек изгиба.
Диаметр трубы из пластика следует подбирать строго по сечению вентиляционного отверстия:
Как крепить гофру к вытяжке и вентиляции
В случае, если у Вас есть намерение осуществить монтаж вытяжки с использованием алюминиевого гофрированного рукава, то необходимо решить вопрос со способом её крепления к корпусу и к вентиляции. Для этой цели необходимо приобрести хомут нужного размера (бывают металлические и пластиковые).
Помимо хомута, пригодится специальная вентиляционная решётка, имеющая наверху дыру для подключения трубки воздуховода. Внизу она имеет отверстие для удаления «грязного» воздуха из кухни с помощью естественной циркуляции на протяжении того времени, пока вытяжная система не функционирует.
Примите к сведению! Чтобы закрепить гофру, надо использовать решётку с выступом: в таком случае, отверстие окружает небольшой бортик. Именно на него и надевают гофру, а затем её закрепляют хомутом нужного размера. Так же следует закреплять и гофру к вытяжке: тоже при помощи выступа.
Как крепить воздуховод к стенам
Пластиковые воздуховоды имеют особые крепежи в виде защёлки. Их сначала монтируют в стенку при помощи дюбелей. Чаще всего бывает достаточно лишь одного крепления на участок до 60 см. Именно в данные защёлки при монтаже, при небольшом усилии, и вставляются трубы.
Когда Вы желаете осуществить потолочное крепление воздуховода, используйте точно такие же крепежи. В случае необходимости выдержать некоторую дистанцию от потолка, данный вид крепления не годится. Тогда Вам нужно будет взять перфорированные подвесы (гипсокартонные), закрепить их к потолку, а потом к ним прикрепить маленькими шурупчиками ПВХ воздуховод.
Гофрированный воздуховод следует закреплять на стенку с помощью хомута, либо затяжек из пластика.
Куда и как выводить воздуховод
Как правило, систему отвода воздуха от вытяжки проводят в отверстие вентиляции (именно там проходит естественный процесс общедомового вентилирования, и присутствует тяга).
Но, это не грамотный подход, потому что существенная часть решётки оказывается закрытой воздуховодом, а сквозь оставшееся крошечное отверстие полноценный обмен воздушной массы не возможен.
Следует знать! Установка вытяжки на кухне требует подключения воздуховода в отдельно выделенный для него канал.
Это два основных метода монтажа хорошо работающей вентиляции, с долгим периодом эксплуатации.
Как вывести на улицу
Прежде всего, чтобы осуществить вывод воздуховода в стенку, надо проделать в стене дыру. Именно производство отверстия и является основной сложностью данной работы.
Когда дыра будет готова, надо в неё вставить «тело» воздуховода, а оставшиеся просветы закрыть с помощью раствора. С внешней стороны дыру необходимо закрыть решёткой (во избежание попадания в неё грязи, лишних предметов, птиц и т.д.).
Чтобы предотвратить задувание в квартиру уличного воздуха, необходимо поставить систему обратного клапана — на представленном ниже рисунке мы обозначили его скошенной линией:
Если внимательно рассмотреть картинку, то можно заметить, что обратный (антивозвратный) клапан – это легкая пластинка из пластика, либо металла. Её неподвижно закрепляют в двух точках к трубе (верх и низ), а «лепестки» подпираются несильной пружинкой.
В нерабочем состоянии вытяжной системы, клапан закрывает доступ воздушных масс с улицы. Как только вытяжка включается, пластина, благодаря пружинке, осуществляет возврат на место.
Запомните! Если Вы решите не устанавливать обратный клапан, то в зимний период на кухне будет очень холодно, благодаря ледяному уличному воздуху, попадающему в квартиру.
Чтобы вытяжка не мешала естественной вентиляции на кухне
Используя обычный тройник и обратный клапан, Вы можете монтировать вытяжную систему таким образом, чтобы она не смогла помешать процессу естественной вентиляции кухонного помещения. Для этого Вам поможет:
Как это следует устанавливать? Вы должны к вентиляционной решётке прикрепить тройник: к нижнему его входу следует подключить воздуховод от вытяжки, а на свободный выход установить обратный клапан таким образом, чтобы запирались при проходе воздушного потока из трубы, как это показано на картинке:
Расскажем о том, каким образом функционирует такая система.
Когда вытяжка пребывает в состоянии покоя, «лепестки» клапана отогнуты, и воздушный поток из кухонного помещения попадает в вентиляционный канал, проходит сквозь решётку и открытый выход тройника.
Как только система включается, воздушный поток от вытяжки осуществляет разворот пластинки клапана, и воздушный поток поступает в вентиляционную систему. В момент выключения вытяжки, пружинки вновь открывают проход воздуха сквозь тройник.
Возьмите на заметку! С внешней стороны, подобная система не совсем привлекательна, и её, конечно же, следует замаскировать. Но, она является единственным способом подключения вытяжки, к единственно существующему вентиляционному выходу, при сохранении воздухообмена.
Вывод в вентиляционный канал
Во многих современных панельных домах различных серий зачастую можно встретить как раздельные вентиляционные каналы, так и объединённые. Чтобы узнать, какой вентиляционный канал именно в Вашем доме, следует обратиться за информацией в обслуживающую компанию.
Следует знать! В том случае, если до Вас доходит запах еды от соседей по дому, значит в Вашем доме единая сеть. Тогда вывод Вашей вытяжной системы в эту единую сеть автоматически усложнит жизнь соседям снизу.
Многие современные вытяжки способны функционировать в различных мощностных режимах. При наличии единого вентиляционного канала в доме, не стоит включать вытяжку на полную мощность.
Осуществляя подключение вытяжной системы к единственному вытяжному каналу, Вы лишите свою кухню естественной вентиляции. Можно будет установить специальную комбинированную решётку, но она не сможет решить проблему целиком. Факт наличия естественной вентиляции при неработающей вытяжке никуда не денется, но качество работы вытяжной системы резко снизится: удалённый воздух сможет поступать к Вам обратно.
Важное замечание! Лучше не занимать канал естественной вентиляции, а осуществить вывод вытяжки на улицу сквозь наружную стенку дома.
Резюме
Выбрав вытяжку, путём её тщательного подбора к цвету и дизайну кухонного гарнитура, Вы оказываетесь перед выбором: обратиться за помощью в установке к профессионалам, заплатив за установку вытяжки для кухни солидный гонорар; либо вешать её самостоятельно, предварительно прочитав нашу статью.
Самое главное, при установке кухонной вытяжки, это: объективно оценить свои силы, и возможность получения помощи от домочадцев; оценить инструментальную оснащённость перед началом работы; разобраться в приложенной к вытяжке инструкции и поверить в свои силы.
Устанавливаем каминную вытяжку на кухне своими руками: пошаговое руководство
Вытяжкой называют кухонный прибор, предназначенный очищения воздуха от вредных испарений и выделений. Современная женщина проводит на кухне внушительную часть времени, поэтому воздухоочиститель защищает не только обои, плиту и потолок, но и здоровье человека.

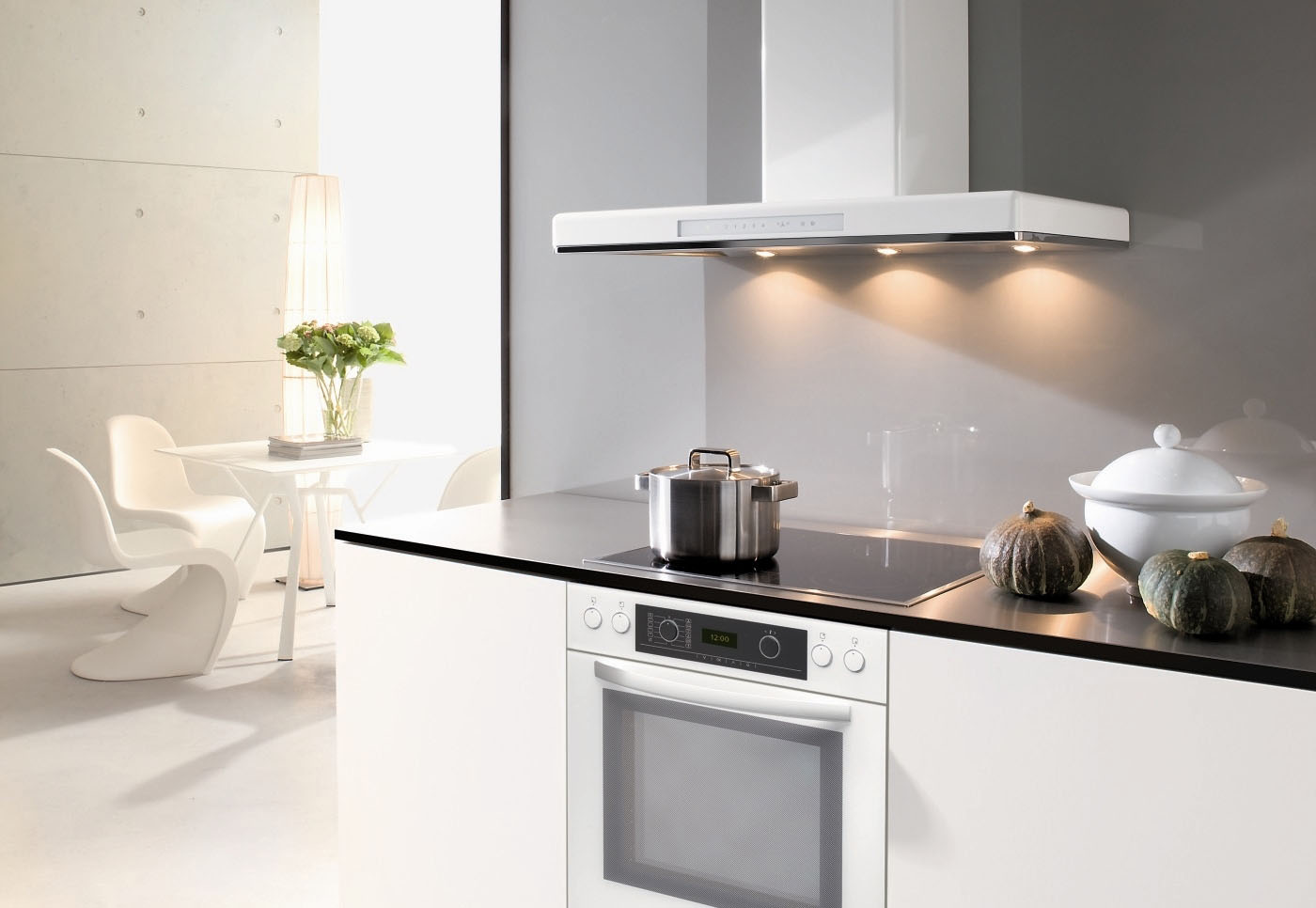

Вытяжка для кухни
Классификация
Выпуском воздухоочистительных приборов занимается немало производителей, предлагающих модели с разнообразным функциональным оснащением.
Разделение по типу конструкции
Техника островного типа устанавливается над плитами, расположенными не у стены, а в центральном отсеке помещения.
Как видно из названия, такие вытяжки предназначены для установки в угол комнаты.
Компактные устройства, которые помещаются в кухонный шкаф, скрывающий вентиляционную трубу.
Распространенные и производительные приборы, отличающиеся выгодным соотношением цены и качества.
Разделение по особенностям работы
Напоминает форму пирамиды
В зависимости от специфических особенностей работ вытяжки делятся на:
Бюджетные варианты воздухоочистителей, работающие по принципу рециркуляции. Не подключаются к вентиляционной системе. Приборы оснащены специальными фильтрами, через которые и происходит удаление вредных частиц из воздуха.

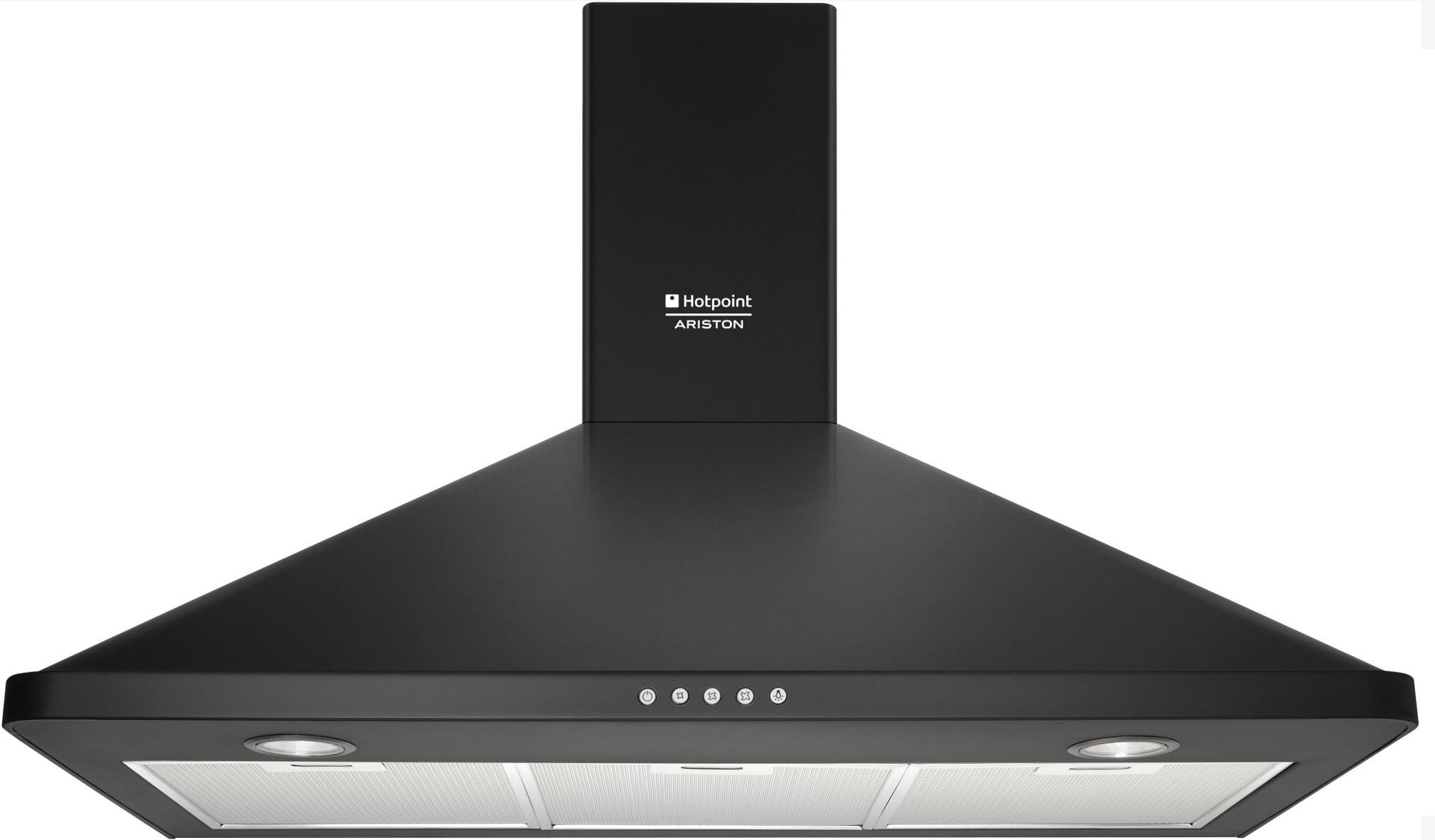

Что такое каминная (купольная) вытяжка
Каминная вытяжка — это воздухоочиститель, чья конструкция схожа с устройством вытяжной системы камина. Загрязненный воздух поступает в купольный корпус, а затем выходит через воздуховод в вентиляционную систему. Благодаря эффектному виду и необычной конструкции прибор нередко становится частью интерьерного оформления. Каминные вытяжки делят на пристенные, угловые, островные и наклонные.
Преимущества
Форма церковного купола
Широкое распространение прибора легко объясняется положительными характеристиками:
При покупке некоторых воздухоочистителей хозяева планируют замаскировать прибор и выводящую трубу. Однако с этим устройством потребность в маскировке отпадает сама собой. Куполообразная форма прибора прекрасно вписывается в любую обстановку, превращая кухни с вытяжками каминного типа в стильное и удобное помещение.
Кроме того, некоторые виды купольных воздухоочистителей можно использовать как полку для размещения различных кухонных предметов.
Купольные вытяжки – это проточные устройства с высокой производительностью. Большинство оснащено двумя двигателями и многоразовыми фильтрами. Даже самый «скромный» навесной прибор имеет необходимый список функций.
Установка купольного воздухоочистителя не требует высоко профессиональных знаний. Прибор фиксируется на стене саморезами или дюбелями.
Стоимость вытяжки зависит от функциональности и варьируется в обширном диапазоне. Эта характеристика позволяет выбрать подходящий прибор по доступной цене.
Кроме того, каминная вытяжка считается достойной альтернативой стандартного дымохода. Устройство монтируется в любом удобном месте и имеет несколько режимов работы.
Производительность
Вытяжной фильтр чёрного цвета
Первое, на что нужно знать при выборе техники – это ее производительность, то есть объемная масса воздуха, которую сможет переработать вытяжка за конкретное время.
При определении производительности объем комнаты умножают на кратность воздухообмена.
Для определения объема кухни находят ее площадь и умножить на высоту. Получить более точные сведения можно, если вычесть из найденного значения размер пространства, которое занимает кухонная мебель.
Кратность обмена воздуха характеризуется количеством воздушных потоков в течение 60 минут. Средний показатель равен 12.
Например, нужно вычислить эффективность прибора для комнаты шириной 3 метра, длиной 4 метра и высотой 2,8 метров. Получается 3x4x2,8=33,6 кубов. Соответственно, производительность техники равна 33,6×12=403,2 м3.
При выборе вытяжки лучше остановиться на вариантах с приличным запасом производительности. Если часто включать устройство на максимальной мощности, то это отрицательно скажется на времени эксплуатации. Кроме того, при большой загруженности вытяжки издают довольно высокий шум.
Купольные вытяжки монтируются на стену или к потолку над плитой
На производительность прибора влияют изломы вентиляционных труб. В среднем, один поворот на 90 градусов снижает качество работы техники на 10%. Кроме того, вытяжка будет работать хуже при загрязненных фильтрах.
Надо сказать, что приведенный расчет продуктивности не совсем корректен. В помещениях с малой площадью скопление вредных веществ происходит довольно быстро. В связи с этим, лучше приобретать технику с производительностью, превышающую рассчитанные параметры.
Габариты
Каминная вытяжка для кухни должна подходить под габариты плиты, то есть их размеры должны максимально совпадать. Воздухоочиститель может быть шире плиты. Это позволит захватывать весь воздушный поток, загрязненный вредными веществами.
Наиболее оптимальным соотношение считается вариант, при котором размеры вытяжки чуть больше габаритов варочного полотна.
Самыми распространенными приборами являются воздухоочистители шириной 50 и 60 см. Различают и другие размеры вытяжек: например, 90 см.
Величина шума
Максимальный высота шума не должна превосходить уровень речи человека. Шумность запущенного в полную силу прибора должна составлять 60-70 дБ. Средний уровень сопоставим с приглушенной человеческой речью и равен 40дБ.
Каминные или купольные формы идеально подойдут островному типу кухонного интерьера
Шумит вытяжка на кухне? Проверьте чистоту фильтрующего элемента. Чаще всего он представляет собой обычную пористую ткань, которая, загрязняясь, влияет на работу вентилятора, начинающего вибрировать и шуметь.
Уменьшить шум вытяжки на кухне поможет очищение вентилятора. Для этого используют смоченную в обезжиривателе или растворителе тряпочку и машинное масло, которым протирают трущиеся детали.
Техника с парой вентиляторов работает тише. Кроме того, меньшим уровнем шума характеризуются вытяжки с более мощным двигателем.
Монтаж
Установка каминной вытяжки на кухне своими руками – дело, с которым вполне справится домашний мастер. Главное, правильно подобрать прибор и внимательно ознакомиться с инструкцией. Хороший производитель должен осветить в ней условия и параметры, необходимые для монтажа конкретной навесной вытяжки. Они должны соответствовать размерам кухонного помещения. В противном случае, изделие не удастся установить правильно, а значит, его работа не будет корректной. К примеру, пристенная вытяжка для кухни LC958WA60 фиксируется на высоте 55 см от электрической плиты и 65 см – от газовой. А воздухоочиститель White Storm 60 крепится на 10 см выше в обоих случаях.
Лицевая панель выполнена из стекла
Именно на такие нюансы и нужно обращать внимание. Если подвесить вытяжку выше или ниже установленных требований, она или сгорит, или будет бесполезной.
Свои нюансы имеет установка воздухоотвода:
Правильно обустроенная вентиляция гарантирует хорошее функционирование вытяжки. Температурный показатель выходящего из прибора воздуха не должен превышать 80 градусов. При неправильном монтаже и некачесвенной вентиляции уровень может подняться до 180 градусов, что приведет к перегреву корпуса и пожароопасной ситуации.
Чтобы установить каминную вытяжку на кухне понадобится несколько инструментов:
Принцип работы кухонной вытяжки
Очередность установки
Закрепление купольной вытяжки происходит в несколько ступеней:
Обслуживание
Срок службы воздухоочистителя зависит от ухода за прибором. Главное за чем нужно следить – это состояние фильтрующих элементов, которые подразделяются на три типа:
Очищенный воздух в пространстве кухни от продуктов горения и неприятных запахов
Контроль качества фильтров необходим не только для поднятия производительности прибора. Концентрация жира может вызвать возгорание элемента, поэтому периодическая чистка требуется для обеспечения пожарной безопасности.
Ухаживать за вытяжкой на кухне нужно регулярно. Это позволит продлить срок службы и получить высокий результат очищения. Уход за прибором состоит из нескольких этапов. Сначала вытяжку отключают от электросети. Затем отсоединяют жиропоглощающие фильтры и моют все доступные детали. Не рекомендуется использовать абразивные вещества, губки и мочалки с жесткими полотнами. Кнопки на панели управления протирают влажной тканью. Последний этап — вытирание всех элементов салфеткой насухо и подключение вытяжки к источнику питания.
Производители
Среди многообразия моделей воздухоочистительных приборов выделяют итальянские вытяжки для кухни. К примеру, приборы фирмы «Faber» характеризуются невысоким уровнем шума, отличной фильтрацией, малым потреблением энергии, пожаробезопасностью и привлекательностью.
Таким образом, воздухоочистители давно перестали быть предметами роскоши. Соблюдение правил установки и обслуживания купольных приборов гарантирует чистоту воздуха и поддержку здорового климата в помещении. Кухня с вытяжкой каминного типа превращается в безопасное и уютное место с декоративным дизайном. Каминная вытяжки для кухни установлена.
