Как усилить угол гаража
4. Укрепление металлического гаража.
Сегодня расскажу об укреплении крыши гаража металлическим уголком и профилем.
После того как чьи-то пустоголовые дети помяли крышу моего гаража, изрядно на нём поскакав, я понял, что нужно её укрепить нормальным металлом! Дело в том, что металл, из которого собран гараж очень некачественный, всё буквально «висит на соплях»! К сожалению вот такие сейчас «долговечные» гаражи поставляют на продажу, так это еще самый «крепкий образец».
На фото ниже видно что к чему по факту! Листы не прилегают друг к другу, зазоры огромные, мало «прихватов» и кровельных саморезов. В целом работу установщиков можно оценить на 3 с длинным и жирным минусом!
После того как установили электричество в гараж, настало время его основательно укрепить! Для этой цели было закуплено 36 метров тридцати двух миллиметрового уголка и 33 метра профиля 40х20 мм. Ниже виден план укрепления крыши:

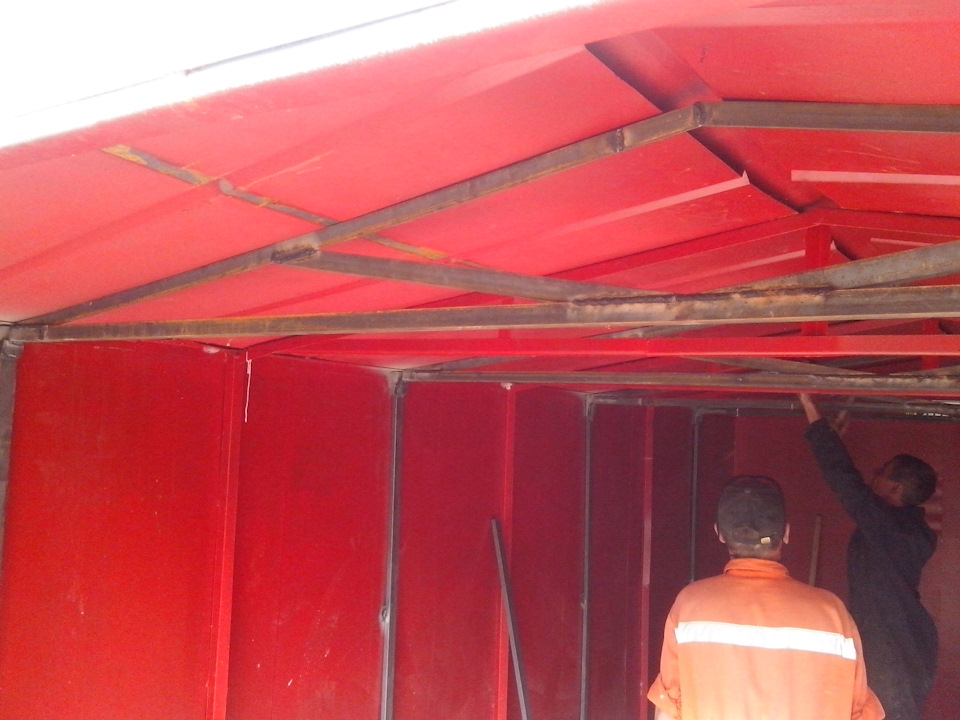

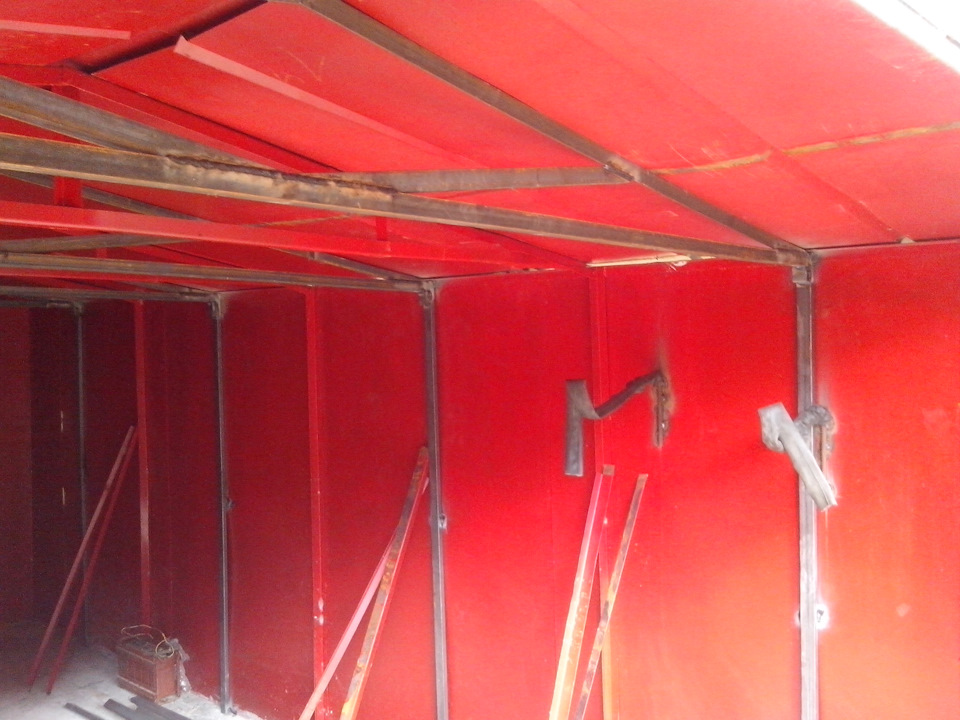

Рассказывать о работе особо нечего, рутина: измерения, резка болгаркой, сварка, подгоны и т.д.
Ребята, которых я нашел, могли помогать мне только после своей работы, так что затянулось всё это на 3 дня, но сейчас есть результат. Хотя, конечно, мы сделали вывод, что крышу нужно просто разбирать и делать всё заново! Так и будет, но позже, т.к. сейчас времечко поджимает и нет возможности, к сожалению.

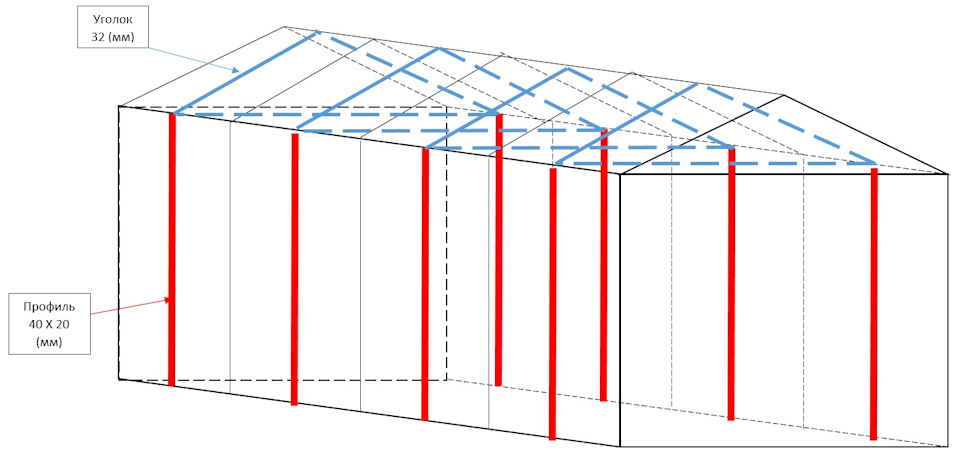

Уплачено за 36 метров уголка, 33 метра профиля и ту работу, что уже сделана 140$, но еще есть много профиля и совсем чуть чуть уголка.

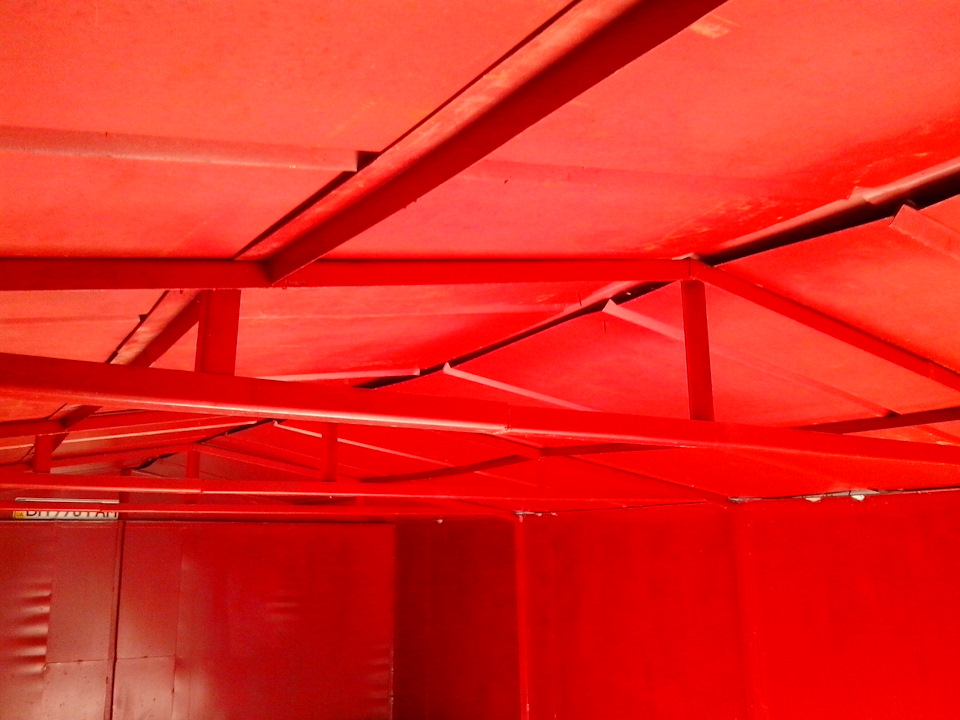

А завтра меня ожидает покраска всего этого «новоиспеченного» металла.
Всем успехов! И совет напоследок: не покупайте эти их сраные гаражи! Делайте сами из уголка, профиля и листового металла! Будет дешевле и качественнее!
Нужен совет. Садится гараж
Здравствуйте товарищи!
Случилась неприятность — садится гараж. Гараж и пристройка шлакоблочные с бетонными плитами на крыше.
Садится задняя часть гаража. За гаражом огород ниже уровнем на 80-90см — туда он и уходит.
Задняя часть усилена бетоном — около метра заливки в сторону огорода с плитами, кирпичами и прочим.
Также сделана обвязка под крышей и у фундамента уголком и полосой (красные полоски)
Усиление сделано на ширину пристройки и гаража. Вода в погребе не собирается.
Между левым соседом и пристройкой + между пристройкой и гаражом начали появляться трещины.
Видимо вода не очень хорошо уходит (отведение воды летом исправлю), а если и уходит, то уходит в огород, что облегчает усадку зада гаража.
У меня мысль вкопать 3 трубы высотой с гараж и кинуть на них шифер с отступом в 1,5 метра от гаража — типо большой козырек, чтобы вода с крыши стекала дальше от усиления и погреба.
Как думаете, поможет остановить усадку?
Какие еще будут мысли?
Спасибо!
********************************************
Добавлены фотки: 01.07.2019
********************************************
Фотки сделаны за гаражом. На фото «Вид сверху» видно, что заливка идет клином, который идет за деревянный забор.
На одной из фоток видно, что отмостка (или как ее правильно назвать) сделана с помощью природного камня. В некоторых местах камни можно вытащить — это явно слабое место.
Плюс — вечные заросли плюща и кустов делают свое дело.
Соорудил между гаражами отвод воды прямо в огород — надеюсь стояка больше не будет и вся вода будет идти по каналу (хотелось бы)
* * * * * * * * * *
Что скажете с наличием фоток?
Создание козырька может спасти ситуацию?
Может усилить как-то отмостку из камней?
* * * * * * * * * *
У нас в городе сейчас «некоторые трудности» со спецами… да и бюджет не включает в себя перестройку со съемом крыши ((((
Комментарии 18
Добавил пару фоток + некоторое описание
Я понял — фото будут )))
Может снять с крыши ЖБ плиты и сделать кровлю легкую. Возможно это на некоторое время отсрочит полный крах всего строения.
таваризчи счаз памогуд 🙂
Фото хотя бы присоедини — не понятно.
Погреб выходит за габариты гаража, исхода из рисунка по длине, а по ширине какие габариты погреба?
1. Очень мало данных — какой фундамент гаража(одной лентой или с разрывом), как сделано сопряжение фундамента и погреба, на чем стоит стена гаража? На плитах? На чем стоят плиты?
Как я понял есть подпорная стенка, на ней плиты?, на плитах стена?, с другой стороны тогда на что опираются плиты? Эта стенка связана с фундаментом гаража? Или как? Лучше б фото…
2. Навес может не спасти. Во время дождя, весной, после таяния снега, стоит вода? Если да, нужен дренаж, чтоб отвести воду от стенки.
В общем то все решаемо, но нужно больше данных, а не очень понятный рисунок.
Спецалисты тоже разные бывают, многим из них лучше вообще не доверять, денег возьмут, а толку…
Грамотные люди зарядят такую сумму, что проще новое строение будет сделать
Как то так
Если сползает, то нужно усилить фундамент железобетоном! Упс, пардоньте, а фундамента то нет! На его месте подвал!
а ничё что под стеной нет на чём стоять фундаменту?
100% что изначальная причина в этом. плюс ещё сам фундамент из гомна и веток скорей всего сделан (раньше так часто делали мелкозаглублённые фундаменты без арматуры и высотой всего 30-50см…)
плюс расчётов на грунтовые воды и их хождения никто не производил, от сюда подготовка по гидроизоляции = 0.
Вспомнил анекдот про отличие совета от консультации. А в чем разница? Совет бесплатно, консультация платно. Вам что необходимо? Конечно совет. Вот мой Вам совет, Вам нужна консультация.
))))) Видимо, это мой вариант
Жди, должен тормознуть там и зафиксируем.
Главное, чтобы он не тормознул когда сложится на голове у меня)))
Как укрепить фундамент гаража?
Необходимость узнать, как самостоятельно укрепить фундамент под гаражом, возникает у владельцев блочных и кирпичных конструкций, эксплуатируемых длительное время. Проседающее основание приводит к образованию трещин на стенах, а в дальнейшем и к обрушению части здания.
Причины возникновения проблемы
Перед тем как укрепить фундамент, необходимо разобраться в том, что привело к его просадке. Визуально заметный перекос конструкции, сложности с открыванием ворот, растрескивание стен не всегда вызваны разрушением основания. Иногда проблемы возникают из-за нарушения технологии строительства.
Для более точной диагностики важно произвести осмотр самой опорной конструкции. Наличие в ней усадочных трещин свидетельствует о том, что основание утратило надежность. Обычно это связано с неправильным расчетом нагрузок, экономией на бетоне, ошибками, допущенными при строительстве.
Причины, по которым треснула лента или плита под гаражом:
Даже неверный выбор глубины заложения опор может повлиять на продолжительность их эксплуатации. Также обрушение происходит по причине слабой несущей способности почвы, при изменении ее состава — излишней минерализации или закисления.
Производится укрепление фундамента гаража поэтапно. Сначала устраняется причина просадки, перекашивания, разрушения конструкции. Затем производится устранение последствий на стенах объекта, в его проемах и других частях.
Контроль за усадкой
Прежде чем начинать усиление фундамента, необходимо отследить течение процесса его растрескивания. Для этого осуществляется установка маяков поверх разрушающихся участков. В зависимости от типа трещины, она может располагаться перпендикулярно, горизонтально или диагонально.
По размеру все повреждения принято классифицировать на несколько групп:
В зависимости от расположения, такие дефекты могут указывать на причины разрушения. По горизонтали опоры растрескиваются, если при заливке бетона были допущены ошибки и нарушения технологии. Обычно их оказывается достаточно заделать поверхностно, поскольку это не влияет на прочность здания.
Растрескивание по горизонтали, даже если разрушение носит опоясывающий характер, указывает на проблемы с перемычками здания, стропильной системой. Если затяжки не установлены или ослаблены, опоры начинают давить на поверхность стен.
Диагональные и перпендикулярные трещины более опасны. При небольшом масштабе разрушений они могут появляться из-за повышенной влажности и мороза. Такие повреждения заделываются, чтобы исключить увеличение глубины провала.
Имеет значение и внешний вид расходящейся области.
Крупными считаются трещины от 1 см шириной. За ними и устанавливается наблюдение при помощи маяков. Гипсовая или цементная полоска наносится поверх поврежденного участка. Через 14-21 день проводится контрольный осмотр. Если полоса разрушена, процесс просадки продолжается.
Укрепление разрушений от грунтовых вод и морозного пучения
При неглубоком заложении необходимость усилить фундамент гаража возникает по причине морозного пучения или при подмыве грунтовыми водами. В этом случае этапы работ будут следующими:
При выявлении признаков просадки грунта используется формирование бетонной подушки под гаражом. Для этого имеющийся фундамент окапывают на глубину залегания. Затем в нем бурят отверстия для подачи раствора. Заполнение пустот осуществляется через шланги, под напором, жидким раствором бетона.
Ремонт ленточного основания
Оперативно провести усиление ослабленного фундамента частного гаража своими руками можно только на внешней его части. Поднять кирпичное или бетонное блочное здание довольно сложно. Ремонт в основном сводится к фиксации обнаруженных повреждений, профилактике появления новых трещин.
Основной способ укрепления ленточного фундамента — формирование дополнительного опорного и стягивающего пояса. Для этого необходимо:
Готовая опора может располагаться с 1 или 2 сторон. Она укрепляет фундамент под гаражом, способствует увеличению площади опоры. Нагрузки распределяются более равномерно, снимая избыточное давление с несущих конструкций.
Усиление свайных опор
Восстанавливая фундамент гаража своими руками, можно значительно продлить срок его эксплуатации. Свайные опоры способы проседать неравномерно на рыхлых и сыпучих грунтах. Укрепить основание поможет обустройство ленты, которая обеспечит более равномерное распределение нагрузок.
Проведение работ идет в следующем порядке:
Усиленный таким способом фундамент приобретает достаточную прочность. При этом сваи, утратившие несущие способности, придется нарастить, чтобы избежать их перекашивания.
Как усилить угол гаража
Всем привет.
Надысь чистил снег в гараже, и при открывании/закрывании ворот (калитки нет) обратил внимание, что они смещены, одна выше, другая ниже.
Удивляясь этому природному явлению, я покурил раздумывая, и осмотрел угол гаража.
Оказалось угол гаража просел. Ненамного, но его промывает. И походу мне предстоит операция по
1. Подьему участка фундамента
2. Укреплению участка фундамента.
Добавлено спустя 1 минуту 41 секунду:
Укрепление фунда, я правильно думаю, что в него надо засверлиться, забить кучу штырей, вложить побольше сеток, обложить рубероидом траншейку, и налить на него вровень с фундом? Кубик получится примерно 40х30 и длиной примерно с метр, не больше.
И чем можно приподнять угол стены, толщиной в один кирпич, и высотой, ну, где-то 230 см?
Вообще думаю весной начинать заниматься, но если надо оснастку, то чувствую сейчас надо закупаться начинать.
Укрепление фунда, я правильно думаю, что в него надо засверлиться, забить кучу штырей, вложить побольше сеток, обложить рубероидом траншейку, и налить на него вровень с фундом? Кубик получится примерно 40х30 и длиной примерно с метр, не больше.
ну тоесть ты его зафиксируешь на уже просевщем состоянии
фундамент 30*30, гараж 6*4
(6+4)*2*0,3*0,3*2,5тн/м3=4,5тн
кладка 2,3*0,25*(6+4)*2*1,6тн/м3=18,4тн
минус проем под ворота = 4*2*0,25*1,6=3,2тн
18,4-3,2=15,2тн
кровля
пусть 100кг/м3
6*4*0,1=2,4тн
итого гараж весит 4,5+15,2+2,4=22тн
таким образом на одну четверть надо 6тонн
а это 2 винтовые сваи 133мм
я бы наверное вырыл у ленты участок, снизу ленты посадил бы швеллер 18-20мм длиной 2м.п на арматуру ф14-16мм с шагом полметра, присверлил бы к существующему фундаменту, просверлил бы в швеллере отверстия под прутки, приварил бы прутки к швеллеру.
по бокам вкрутил бы сваи, на них опер швеллер
поставить 2 домкрата на временные сваи, поднять на требуемую высоту, чуть выше
наварить оголовки к несущщим постоянным сваям и опустить фундамент с временных свай на постоянные
Помогите советом, скоро рухнет угол
Всех категорически приветствую. Имею гараж, примерно 4х7 метров. Гараж угловой, вернее идет ряд гаражей, затем промежуток, и дальше ряд. Мой гараж больше по площади и по высоте других гаражей, и угол гаража выпирает от соседнего по задней стенке гаража. На 1 фото в принципе видно как они соединены, и этот угол отходит с каждым годом. Трещины пока не сквозные, но осталось чуть чутью. Стены гаража скорее всего из плиты, или блоков, ХЗ обштукатурены. Крыша из П образных плит, также имеется кирпичная клатка под плитами крыши. Что в фундаменте не знаю, гараж покупала теща, когда еще не была теща, достался приданным)) Читал что можно подкопать, подлить фундамент и т.д. трудоемко и затратно, так как финансы как у всех, оставляют желать побольше. Очень буду рад дельным советам. Почва у нас влажная, город стоит на болоте.
Комментарии 65
укрепить фундамент, а лучше ещё и весь угол переложить заново
Думаю дешевле всего сделать обвязку. С двух сторон П-образный швеллер, с двух — прут d=20-25 мм. Гайками затянешь — и будет стоять. У нас так до сих пор одно здание лет 50-60 стянутым стоит))
это через соседские гаражи проводить придется?
Тогда через свой насквозь…
Думаю дешевле всего сделать обвязку. С двух сторон П-образный швеллер, с двух — прут d=20-25 мм. Гайками затянешь — и будет стоять. У нас так до сих пор одно здание лет 50-60 стянутым стоит))
У нас НОВАЯ поликлиника вся на стяжках…
Так строили ее больше 20 лет…За это время фундамент просел и лопнул. Обшили снаружи сайдингом и все…
Просверли отверстия и пластинами скрути это все.
На фото четко видно, что плиты лежат на балке, которая давит на стену гаража. Кроме того длинный край плиты тоже лежит на этой же стене. П-образные плиты должны опираться короткими концами на короткую стену, а у вас там лежит маленькая плита. Получается, что плиты висят в воздухе и не падают лишь благодаря балке.
В вашем случае, я бы порекомендовал три способа:
1. Снять плиты, восстановить угол, установить более длинные плиты (самый затратный)
2. Возвести стену, урезав длину гаража. Но тут надо помнить, что под стену нужен какой-никакой фундамент.
3. Вкопать опорный куб (то есть выкопать куб 1х1 и залить бетоном, как советовали выше) и сделать подпорку под смыкание плит (самый экономичный).
Так же лучше снять короткую плиту, а вместо нее использовать брус, чтобы не было излишнего давления.
Судя по фото, п — образные плиты опираются на металлическую балку, а плоская плита фактически лежит на стене соседнего гаража. То есть нагрузки на угол нет совсем, скорее всего фундамент мелкозалегающий, вот морозом и давануло с низу на угол. Я бы прокопал рядом с фундаментом траншею и подлил бетоном и не забыть отмостку, замокание грунта и мороз страшная сила. Поставить маяки на трещину и посмотреть. А по хорошему угол переложить.
Делай отмостку и отводи воду. Она подмывает грунты основания вызывая диффузию, а если простым языком, то во всем виновата вода и неравномерная осадка фундаментов ввиду размокания грунта под ним.
Фундамент уже уплыл, наверное, проще каркас железный сделать и закрепить на стену. Или все разбирать, укреплять/делать заново фундамент и закладывать новую стену
Подпереть плиту, снести угол, посмотреть че там с фундаментом. заложить стену заново с привязкой.
если пена в трещине не помогла, то беги оттуда, беги…
Стянуть переднюю и заднюю стену, берешь уголок, к нему с двух сторон привариваешь шпильку диаметром так 30мм, а по наружним стенам швеллер, пару гаек и все будет стоять еще сто лет
Полностю согласен, у нас так старые дома стягивают, стоит всё.
Заберай своё и беги, беги, беги…)))А так. если плиты не рухнут без угла, разобрать угол залить нормальный фундамент. выложить угол заново.
Давай начнем с азов:
Какой у вас там грунт?
Глина, суглинок ( скоки по глубине оной) или скальникЮ галька?
Песок?
От состава грунта зависит и метод лечения.
Если глина ( болотина, низина) то однозначно твой гараж сделан не по фен шую и фундамент заложен выше зоны промерзания грунтов. Либо фундамент солишком тонкий и его банально выдавило при зимнем пучении почвы ( глина и болотина самые подлянистые и «живые».
Лечится без разбора гаража так:
Подпираем плиты перекрытия на плпхи 5-ки ( на ребре) или лучше брусья бревна как столбы — снаружи и снутри. в распор и с жесткими основаниями, что бы не вдавило в землю весом.
Роем шурфы ( раз Сибирь то глубиной не меньше 2 м — у нас в Сибири от 1,5 до 2 м — зона промерзания, а значит, пучения.)
шурфы нужно рыть под конус — то есть в итоге поперек ленты фундамента должны быть отлиты эдакие треугольники с уклоном 45 гр. ( расчет ширины нижней площадки треугольника — учебник геометрии в помощь.)
подпереть нужно будет с обоих сторон — придется делать 4 шурфа, заливать и рыть по очереди, что бы не обрушить все.
Можно и другим путем — винтовые сваи парами снаружи и изнутри через пол метра между прарми накрутить, вот только как их внутри…
Ну если получится — подпираем все бревнами и под фундамент заводим поперечины из двутавра( рыть под фундамент, цеплять к сваям), потом обвариваем их в жесткий каркас…
если честно, судя по твоим фото тут явный конструктивный просчет — угол перегрузили плитами потолка.
Концы поперечных плит не лежат на поперечных стенах, они как бы зависли на узкой швелерине и весь их вес в этом месте ( где железка на стене лежит) огого как давит, НУ А угол поехал так как в месте, где стена и так нагружена присоседили узкую плиту поперек — ее вес и оттягивает угол наружу по излому в месте гле швеллер стену грузит…
Можно попробовать так: внутри гаража отлить мощную армироваанную площадку — куб ( именно куб — во все стороны метр) и создать внутри же новую подпорку балку из металла. То есть разгрузить стену ( немного поддомкратить при установке — совсем чутка) и приварить новую «ногу к несущей плиты металло балке…
Но фигня еще и в том, что крайняя узенькая плита будет продолжать давить. Ее придется тоже «останавливать» — аккуратно выдалбливать под ней по паре кирпичей ( естественно хорошенько сперва подперев) и привязываться к новой железной «ноге» швелерами в форме буквы Г ( перекладинка буквы как бы смотрит вверх, нога приварена горизонтально к балке и «ноге»- получатся эдакие лапы — держатели которые остановят сползание узкой плиты…
Ну а если честно… я бы разобрал и возвел заново.
трудоемкие способы конечно))) разобрать можно, но соберется ли угол за день, не ночевать же в гараже. Более склоняюсь стяжки сделать, и посмотреть, помогут нет, если нет, то тогда запасаться деньгами, и копать копать
Боюсь что стяжки не помогут… основная причина оползня — жидкий фундамент и тяжесть перекрытий… их хотя бы подпереть с применением домкрата и на временные площадки из плахи 5-ки ( щиты) поставить внутри гаража. потом наклеить на трещины бумажки поперек внатяг и смотреть… если бумажки порвет и при разгруженной стене — дело в фундаменте и стена продолжит обрушение, если трещина остановится — дело в перекрытиях и их неправильной укладке…
перекрытия не плоские, а с ребрами. такие ставили на заводах и фермах… ребрами на специальные столбы — фермы, а уже потом строили между фермами стены…
Тут же ребро охеренно давит в одной точке как минимум половина ее веса по законам физики приходится на несчастных пару кирпичиков из стены — по ним и пошло…
Тут как колесо спортивного велосипеда и надувная камера болотохода — чем больше площадь на которую давит тем равномернее нагрузка…
В данном случае на болотоход поставили велосипедные колеса и он «утонул» своим весом в стену…
И да… угол легко соберется за день, если конечно день не начнется с поиска песка, цемента, корыта, лопат — мастерков, воды и бетономешалки…
если все это готово и ждет своего часа — почему бы и не начать с утреца…
тут отсилы полтора поддона около 1000 кирпичей…
Но… фундамент если пошел… тут после отливки его бы не нагружать хотя бы недельки 2…
Можно решить с помощью заранее приготовленных деревянных щитов оббитых жестью — закрыть дыру в стене таким способом и на болты…
плиты не лежат на этом углу, тем более это верхний угол гаража, а вся тяжесть плит приходится на стены и сторону где ворота, плита, одна которая идет поперек лежит на противоположной стене, и тыльной стене, на углу который отходит межу стеной и плитой щель. Заеду сделаю фото как там лежат плиты может понятнее будет. Попробую стяжку сделать изнутри, притянуть обе стороны угла, или найти покупателя на участок со свободной стороны стены, там как раз место для гаража.
Смотри конечно сам… тут масса вариантов…
Прикольно получилось — мой первый коммент поддержал Snikers из Ижевска и Mars из Казани:)))
Надо же какое совпадение…
шоколадки блин)))) надо пробовать, заморачиватся с подкопами, фундамента финансы не помогут, и грунт у нас слабый, и почва трясется от ЖД путей неподалеку в дабавок
Пожалуй сваи винтовые раз ЖД самое оно будут… Лента по «дедовски» в данных условиях гуано и лишний титанический труд…
как вариант — подогнать ямобур, насверлить через метр снаружи туда заготовленный армокаркас и залить. а потом подкапывать и отлить с опорой на сваи сегментные кубики — подставки
плиты не лежат на этом углу, тем более это верхний угол гаража, а вся тяжесть плит приходится на стены и сторону где ворота, плита, одна которая идет поперек лежит на противоположной стене, и тыльной стене, на углу который отходит межу стеной и плитой щель. Заеду сделаю фото как там лежат плиты может понятнее будет. Попробую стяжку сделать изнутри, притянуть обе стороны угла, или найти покупателя на участок со свободной стороны стены, там как раз место для гаража.
Блин, ну если так… то может действительно заштукатурить и продать?
У тебя оказывается, сейсмическое воздействие. если делать по уму — дорого ( живу в сейсморегионе — устойчивое строят так: сваи, лента из двух «плавающих» поясов, литое в наращивоемой опалубке ажурное нечто ( столбы и перемычки балки) и только потом, внутри этой конструкции выкладывают стены…
Это по «фен шую»…
ну а так… попробуй армирующие стяжки… металла уйдет шо пипец… Изнутри можно связывать не металлом а плахой, — сделать рамку — решетку, скрутить ее пластинами монтажными и через широкие меташайбы стягивать с металлом снаружи…
Как вариант ( но хлопотно по работе) присмотрись к конструкции советских зернохранилищ. там через каждые 4 метра снаружи стены выстроены подпоры — укосины из камня. Это делалось из за того, что зерно под завязку колоссально давит на стены. Если заморочишся с такими укосинами ( сперва фундаменты для них, потом выложить из кирпича, камня… ну на худой конец из швелеров треугольники, или из арматуры не тоньше 14 и залить) то потом, когда их чсделаешь тупо подольешь всю стену бетоном снаружи между ними и будет у тебя супер угол…
