Как управлять колесным экскаватором
Как управлять колесным экскаватором
Колесные экскаваторы современных моделей могут быть оборудованы разными системами управления, но требования к ним предъявляются одни и те же, а именно управление должно быть удобным и легким.
Машинист должен управлять экскаватором, не прилагая больших усилий, так как только за один час работы ему иногда приходится производить до 4000 включений рабочих механизмов. Соответственно за смену это количество возрастает в несколько раз.
Требования к системе управления колесного экскаватора
От любой техники, используемой на строительных площадках, производстве или в карьере, требуется высокая производительность труда. К работе экскаватора предъявляются те же требования. Управление колесным экскаватором осуществляется машинистом, от быстроты действий которого зависит производительность работ.
Поэтому от системы управления экскаваторов, которые выпускают различные предприятия и фирмы, потребитель ждет определенных качеств:
1. Усилия, требующиеся для нажатия на рычаги и педали, не должны быть большими.
2. Включение механизмов должно происходить плавно.
3. Передача энергии от управления к механизмам должна быть мгновенной.
4. Регулирование требуется простое, но надежное.
6. Использование максимума автоматики.
Каждая взятая по отдельности система управления только частично может выполнить все эти требования.
Как управлять колесным трактором
Способы передачи энергии к механизмам экскаватора:
Комплектация определенной системой управления зависит от мощности экскаватора, типа привода, требуемой надежности действий. Большая емкость ковша требует больших усилий на рычаг управления, поэтому ручное механическое управление не подойдет. Оно используется в колесных экскаваторах с ковшом до 0,4 мг с одномоторным приводом.
Работа гидравлической системы управления
Эта система интенсивно совершенствовалась в последние годы, нашла самое широкое применение к конструкции экскаваторов, механизмы которых приводятся в движение от единственного двигателя.
Конструкция системы управления, основанной на гидравлике, имеет основные приборы и узлы:
Трубопровод и соединительная арматура
Иногда в конструкции гидравлического управления насос не предусмотрен. В этом случае усилие на рычаг незначительно уменьшается, но сама система за счет давления жидкости имеет детали и узлы уменьшенного размера, не имеет сложной системы рычагов.
Гидравлическая система без использования насоса применяется на маломощных экскаваторах и отдельно для тормозной системы других моделей.
Системы управления с насосом и гидравликой полностью облегчают работу экскаваторщика, который передвигает только золотники. Усилие создается насосом, жидкость под давлением поступает в цилиндр, укрепленный на механизме.
Работа пневматической системы управления
Применяется на экскаваторах с разным объемом ковша. В работе системы используется обычный воздух. Давление не превышает 10 кГ/см2, поэтому цилиндры используются больших размеров и значительного веса, что относится к недостаткам пневматической системы управления.
Основные приборы и узлы конструкции пневматической системы:
От компрессора поступает сжатый воздух в маслосборник, затем через обратный клапан по трубопроводу попадает в резервуары. По пути в рабочие цилиндры сжатый воздух освобождается от влажности в сборнике конденсата, регулируется в электропневматическом распределителе.
Управление золотниками может выполняться ручным или электромагнитным способом.
Органы управления экскаватором-погрузчикомКак управлять экскаватором — несколько простых советов
Как управлять экскаватором — несколько простых советов
Это перевод одной неплохой американской статьи, не мог пройти мимо.
Оператор оборудования из Виндзора, Онтарио, Ник Маркет был назван «лучшим из лучших» операторов экскаваторов в Северной Америке. Он был Чемпионом серии 2007 года по экскаваторам. «Никто не ожидал, что победит канадец», — говорит он, смеясь. «Это было довольно неожиданно».
Но Маркет не всегда был профессиональным оператором бегемота весом 14000 фунтов. «Мой начальник сказал мне, что мне понадобится год, чтобы стать хорошим оператором экскаватора. Но я всегда был настойчивым, и я был фермером, поэтому я знал, как обращаться с техникой.
Я изучил его за две недели. Около года, чтобы затем освоиться. Я сейчас нахожусь в таком состоянии, где я могу двигать машину, как собственное тело. Вы будете удивлены, насколько хрупким является рулевое управление, они могут поворачиваться так же быстро, как и обычная машина.
Курсы, которые вы можете пройти, рассчитаны на 6 недель. Вы изучаете машины и все основы, но вам действительно нужно много времени, чтобы ко всему привыкнуть».
По сути не важно на какой технике работать, главное понять основы и получить необходимые навыки. А если вы еще не решили — есть из чего выбирать, например аренда гусеничного экскаватора астана позволит вам получить превосходную технику и на очень привлекательных условиях.Тут главное подойти с умом!
Итак начнем, Шаг за шагом:

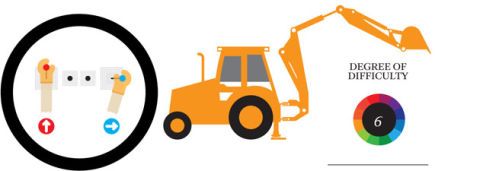

1. Откройте ковш
Сядьте в кабину и ознакомьтесь с органами управления. «Существует множество механизмов, рычагов и функций, с которыми вам нужно ознакомиться. И вы должны заставить их работать одновременно. Это четкая координация рук и глаз. Главное — почувствовать гидравлику».
«Ник Маркет говорит. Сначала опустите стабилизаторы, чтобы стабилизировать экскаватор, и отпустите фиксатор стрелы. Нажмите на левый рычаг вперед, чтобы выдвинуть рукоять экскаватора. Нажмите на правый регулятор вправо, чтобы открыть ковш.

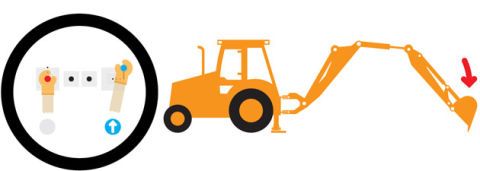

2. Опустите стрелу
Знай, где ты копаешь. «Вы должны держать глаза открытыми и быть в курсе того, что вас окружает. Экскаватор — это огромная техника, и за ней нужно следить. Будьте особенно осторожны, если вы копаетесь в коммунальных линиях, опуская стрелу.

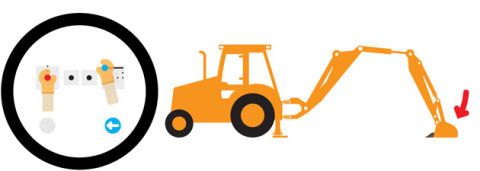

3. Начните копать
Нажмите правый регулятор влево, чтобы свернуть ковш внутрь, опуская его в землю чтобы выкопать почву. «Обычно неплохо бы под углом», говорит Маркет.

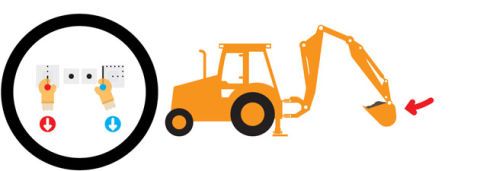

4. Поднимите груз
Одновременно потяните левую и правую ручки управления, чтобы убрать и поднять стрелу, держа ковш свернутым. «Не переполняйте ковш», — говорит Маркет. Большинство экскаваторов имеют вылет 14 футов. Устройство, называемое растяжкой, добавляет еще 4 фута к дальности.

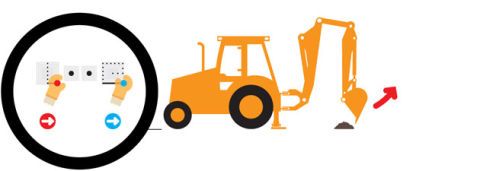

5. сбросить грязь
Нажмите левую и правую ручки управления вправо, чтобы открыть ковш, потяните рукоять к кабине и сбросьте груз. «Не поднимайте груз слишком высоко», — говорит Маркет. «Там главный фактор устойчивости.» Он также управляет машиной на полном газу. «Все дело в точности, контроле и скорости», — говорит он.
Подсказка: не бойся скорости. «Когда я учу кого-то, я заставляю его тянуть машину на полную мощность. Если вы работаете с низкой скоростью, вы не используете машину в полную силу, и для выполнения работы требуется намного больше времени. Это все о точности, контроле и скорости. «
Предупреждение: «Важно никогда не покидать свое место, когда вы работаете с экскаватором. И никогда не проходите под машиной. Знайте свое руководство по технике безопасности и убедитесь, что машина осмотрена и все в хорошем рабочем состоянии. Это просто здравый смысл. «
Глоссарий:
Extend-A-Hoe: механизм, позволяющий удлинить рукоять экскаватора для более глубокого копания. Большинство экскаваторов имеют вылет 14 футов. Удлинитель добавляет еще четыре фута длины.
Стрела: поворотная рама, шарнирно соединенная с основной рамой трактора на паре вертикальных опор.
Стабилизаторы: Стабилизаторы предотвращают движение тракторной техники при копании.
Как научиться работать на экскаваторе
После того как я окончательно решил стать экскаваторщиком, мне предстояло пройти довольно интересный и долгий путь к этой цели. Первым пунктом, на этом пути было пройти обучение на машиниста экскаватора. О том как проходило мое обучение на экскаваторщика, с чем столкнулся в процессе учебы и как в итоге получил удостоверение машиниста экскаватора 5-го разряда, поведаю вам сегодня.
Как уже говорил ранее, автошколу я нашел через поиск в интернете. Рекламировать кого-то, а может даже и дискредитировать, некоторыми своими высказываниями, я не собираюсь, поэтому название автошколы умолчу. Тем более, планирую еще раз пройти обучение там и получить категорию “Е”.
Сколько стоит обучение на экскаваторщика.
Это, пожалуй, самый важный вопрос. В среднем, в зависимости от автошколы, курсы обучения на экскаваторщика стоит в районе 10 тысяч рублей. Но это только теория, без практики. Ниже приведу скрин прайса автошколы в которой я проходил обучение. К сумме обучения необходимо приплюсовать стоимость медспарвки, это та же самая справка что нужная для получения обычного водительского удостоверения, делал в платной клинике и обошлась она в 3000 руб. А так же госпошлины – за экзамен 54 руб + за удостоверение 500 руб.
Судя по прайсу, чтобы стать экскаваторщиком 4-го разряда, мне предстояло выложить 26500 руб и ходить на занятия 4 месяца. Но на деле все оказалось гораздо проще и привлекательнее. Так как у меня уже было удостоверение тракториста, то в автошколе заверили что обучение будет длиться всего месяц и по окончании мне выдадут корочку не с 4-ым, а сразу 5-ым разрядом. Такой поворот событий радовал на протяжении всего процесса обучения до наступления практики. Практика же существенно меня расстроила, жаба размером с экскаватор, душит за нее по сей день, но об этом расскажу позже.
Как проходило обучение на экскаваторщика.
После того как я заплатил положенную сумму и подписал договор, мне сразу же выдали зачетку со списком предметов которые предстояло сдать и отправили в пустую аудиторию. В аудитории включили проектор, где два последующих часа я смотрел нудное видео о технике пожарной безопасности и законодательстве в сфере охраны труда. Как итог, через два часа я знал что не нужно баловаться спичками и в моей зачетке красовались первые две отметки – сдал. Оставалось добить 8 предметов: ДВС, ГСМ, рабочее оборудование, ходовая часть экскаваторов, гидравлика, первая помощь при ДТП и психология. Последующие занятия проходили по одной простой схеме – преподаватель смотрел какие зачеты еще не сданы, выдавал брошюрку по теме предмета и давалось 3-4 часа на изучение, после чего мной решался тест из 10 вопросов где допускалось делать 2 ошибки и всё – зачет в кармане. Таким образом в день я сдавал по зачету. Исключением были только занятия по медицине и психологии. Там нужно было посетить три лекции по 4 часа каждая и оживить манекен. В общем, вся эта катавасия с обучением продлилась всего 2 недели вместо обещанного месяца. Следующим этапом шли практика и внутренний экзамен по билетам гостехнадзора. Билеты, честно скажу, пустяковые. На их изучение я потратил от силы два дня. В одном билете всего 10 вопросов, допускается делать 2 ошибки. Ниже пример одно из вопросов – выбираем ответ тот что подлиннее.
Практика.
Практика, за которую я отвалил 14 тысяч рублей, длилась 2 (!), мать его, дня по часу от силы. Экскаватор в глаза не видел, кроме “петушка” на базе ЮМЗ. Адская техника я вам скажу, даже не представляю как на такой работать. Почти пол часа его заводили, КПП отдельная история – если поймешь как нужную скорость включить, то в “битве экстрасенсов” в финал должны без очереди брать. Ведущий только задний мост, а так как сзади навешен ковш то передок без противовесов задирается, колеса не цепляются за грунт и трактор едет куда сам пожелает. Да и ковшом мне не показали как управлять, только езда из бокса в бокс – то что нужно сдать на экзамене в гостехнадзоре. Вторая техника на которой я катался, это был прикольный японский мини-трактор с косилкой. Таким управлять одно удовольствие: маленький, юркий, удобный – ничего лишнего, с таким и ребенок справится. Кстати, на нем потом и сдавал экзамен, а езда на “петушке” и не нужна была вовсе.
Экзамен.
Сдав все внутренние экзамены, оплатив все пошлины и собрав пакет документов, настала очередь экзамена на экскаваторщика в гостехнадзоре. Экзамен в гостехнадзоре, по моему второму опыту (первый был в средней школе 12 лет назад), вообще не представляет каких-либо трудностей. Экзамен, как правило выездной. То есть, 12 лет назад, к нам в сельскую школу приезжал инспектор чтобы принять экзамен, и сейчас инспектор приехал на полигон автошколы.
Первым этапом сдавали теоретический экзамен по билетам, о которых я говорил ранее. Сдавало экзамен всего 5 человек, а так как билеты просты и без подковырок, то сдали все.
Следующим этапом было вождение. В зависимости от категории которую каждый из нас получал, ездили на соответствующей технике. Так как у меня уже была категория “С”, то сдавал я на минитракторе чтобы получить категорию “В”. Об управлении экскаватора вообще речи не шло и не упоминалось. Скажу так, в школе сдать зачет было очень просто, но при этом “сложнее” чем на этом экзамене. 12 лет назад, чтобы сдать вождение, перед нами ставили задачу подъехать задним ходом к имитации сцепного устройства телеги и воткнуть в него “серьгу”. А в этот раз нам нужно было всего лишь выехать и заехать в “боксы”, границы которых обозначали покрышки. Сначала въехать передом в один, а потом задним ходом во второй. Задача не сбить покрышки. Ниже, нарисовал схемку для наглядности. Думаю не стоит говорить, что даже без подготовки, выполнить эти простейшие манипуляции без ошибок, не представляет никакой трудности.
На этом экзамен был закончен, нам выдали свидетельства о прохождении обучения и заполненные экзаменационные карты, которые приложили к пакету документов. С эти пакетом документов нам нужно было отправиться в гостехнадзор в обозначенные дни и получить новые удостоверения.
Получение удостоверения экскаваторщика.
А вот так выглядит моя “корочка экскаваторщика”.
Что дальше?
Теперь у меня было удостоверение экскаваторщика, но не было даже малейшего представления как работает экскаватор и как им управлять. Одна теория, никакой практики. О том чтобы найти работы с наличием одного лишь удостоверения, речи быть не могло. Нужно было хотя бы пройти стажировку экскаваторщиком, научиться управлять и обслуживать технику. О том как нашел место для стажировки и как собственно она проходила, расскажу в своей следующей статье.
В кабине экскаватора! От первого лица.
Как правильно работать на экскаваторе
Видео: Как научиться управлять экскаватором
Видео: Как управлять экскаватором HITACHI ZX 450
Виртуальная модель экскаватора (симулятор)
Хотите стать экскаваторщиком? Попробуйте выполнить учебные задания на виртуальной модели экскаватора!
Для тренировки навыков будущего машиниста экскаватора на сайте Skrolya Design представлены следующие задания:
Перейти к управлению экскаватором >>
Также на данном сайте можно поупражняться в выборе сменного рабочего оборудования экскаватора, подходящего для определенного вида работ. Сделав выбор, с помощью мыши перетащите его на стрелу экскаватора.
Так нельзя работать на экскаваторах, аварии и падения
Экскаваторщики советуют экскаваторщикам. Не бойся работы, новичок!
Обучением профессии экскаваторщика занимаются специализированные учебные центры. Чтобы получить права на экскаватор, надо не только освоить принципы управления техническим средством, но и владеть знаниями по обслуживанию и ремонту базовой машины и навесного оборудования к ней, иметь навыки слесаря, уметь читать чертежи и схемы деталей и даже разбираться в категориях грунта.
Престиж профессии определяется востребованностью на рынке труда. Экскаваторы пользуются высоким спросом. Эта спецтехника незаменима при разработке горных выработок, карьеров, в сфере гражданского и дорожного строительства. Оснащенные ковшом машины применяются для копания траншей и котлованов или создания насыпей и отвалов, выемки грунта или обустройства дамб. Машины используют не только для добычи железной руды, угля и других пород, но и как погрузчики сыпучих материалов в транспортные средства.
Профессиональный машинист экскаватора всегда обеспечен работой и стабильным заработком. И каждый имеющий удостоверение на экскаватор может со временем улучшать разряд, проходя обучение на курсах повышения квалификации. Максимальный профессиональный уровень — 8 разряд.
Как управлять экскаватором
Экскаваторы могут быть универсальными, шахтными и карьерными, колесными и на гусеничном ходу, цикличного действия (одноковшовые) и непрерывного (многоковшовые). Но принцип работы на экскаваторе одинаков для всех видов машин: поворотный ковш загребает грунт, переносит его на нужное расстояние или высоту и высыпает.
Управление экскаватором зарубежного и отечественного производства будет отличаться.
Импортные модели имеют приборную панель управления, на которой отображается вся информация о состоянии и параметрах машины, и 2 джойстика (для движения транспортного средства и манипуляций с ковшом и иным навесным оборудованием). При этом надо учитывать модель и производителя техники, т. к. применяются, как правило, индивидуальные схемы управления. Возможно, придется научиться управлять каждой моделью отдельно.
Чтобы иметь практику управления и освоить вождение экскаватора, для начинающих разработаны компьютерные программы-симуляторы. Такие виртуальные модели экскаваторов учат управлять прямой и обратной лопатами и грейферным ковшом, перегружать сыпучие материалы, дают возможность поупражняться в смене рабочего оборудования.
Экскаваторы российской сборки снабжены гидрораспределителями, которые связаны с механизмом управления ковшом и гидравлическими цилиндрами манипулятора стрелы. Все действия требуют от экскаваторщика физических усилий, т. к. в кабине гусеничной машины есть 2 педали и рычаги, а у моделей с шасси на пневмоходу — руль. Отучиться на экскаваторщика и получить право управлять спецтехникой придется даже тем, кто умеет водить автомобиль любого класса.
Курс теоретического обучения составляет несколько месяцев, затем следует практика, где осваивают детально, как правильно работать на экскаваторе. После прохождения курса, приобретения эксплуатационных и управленческих навыков, сдачи экзаменов выдается удостоверение, в котором указывается рабочий разряд и категория технического средства.
Какие права нужны на экскаватор
Для спецтехники на гусеничном или колесном ходу разработаны специальные категории прав:
Чтобы получить удостоверение экскаваторщика для той или иной модели, надо сопоставить категорию и мощность машины, на которой предстоит работать.
Многие предприятия строительной, коммунальной сферы или сельского хозяйства охотно трудоустраивают водителей, имеющих только одну спецкатегорию. Но те фирмы, которые стремятся достичь большей рабочей эффективности, охотно идут навстречу желающим учиться на экскаваторщика. Грамотный работодатель понимает, что взаимозаменяемость специалистов — залог стабильной работы.
Тем, кто хочет обучиться и получить дополнительную категорию, следует учитывать, что при переводе с одного типа машины на другой учеба будет проходить в рамках дополнительной сокращенной программы. Обязательной будет аттестация.
Если на предприятии предполагается перевод машиниста с одной модели экскаватора на другую того же типа, то дополнительного обучения не требуется. Экскаваторщик в такой ситуации должен ознакомиться с особенностями предлагаемого спецсредства, пройти стажировку в течение 5-8 смен и только после этого приступать к самостоятельной работе.
Где отучиться на экскаваторщика
Программы учебы на экскаваторщика были разработаны еще Госкомитетом РФ по профессионально-техническому образованию. Теперь они утверждаются постановлениями Министерства образования.
Сейчас можно выучиться на экскаваторщика или машиниста автопогрузчиков не только в профтехучилищах, но и в учебных комбинатах, на заводах-изготовителях.
Все учебные заведения, которые обучают работе на экскаваторе, должны располагать соответствующей производственной базой для проведения практических занятий. Практическая часть экзамена должна проходить на трактородроме и на специально подготовленном маршруте.
Обучение
К обучению профессии экскаваторщика допускаются лица, достигшие 18 лет, не имеющие медицинских противопоказаний для учебы и дальнейшей работы. Медицинская справка по установленному образцу оформляется на платной основе. Также надо предъявить справку об уплате налога (госпошлины, установленной органами государственного технического надзора).
Профподготовка проводится в очной форме и должна предусматривать:
Программы подготовки машинистов колесных и гусеничных транспортных средств составляются с учетом того, что, помимо навыков управления спецтехникой, выпускник приобретет и знания по обслуживанию и ремонту машины.
Экскаваторщик должен уметь обнаруживать и устранять неполадки, понимать принцип действия оборудования, разбираться в чертежах, горюче-смазочных материалах и нормах их расхода, знать основы электротехники.
Все эти знания по окончании курсов проверяет аттестационная комиссия, в составе которой обязательно должен присутствовать представитель Гостехнадзора. Результат аттестации вносится в протокол. Машинист экскаватора получает удостоверение с указанием типа машины, к управлению которой он имеет допуск. Удостоверение подписывает председатель экзаменационной комиссии.
В учебных центрах курс обучения рассчитан на 300 и больше академических часов и составляет от 2 до 4 месяцев. Цена устанавливается самими центрами, в большинстве учебных заведений получение профессии экскаваторщика обходится в сумму около 7 тыс. руб., каждое последующее повышение разряда — около 2,5 тыс. руб.
Повышение разряда
После получения удостоверения впервые прошедший обучение экскаваторщик имеет право управлять одноковшовой машиной с объемом не более 0,15 м³, т. к. ему присваивается 4 разряд. Чтобы повысить разряд, надо будет пройти обучение по сокращенной учебной программе и сдать экзамен. Обучение на каждый более высокий разряд можно проходить через год работы с предыдущей квалификацией.
Повышение разряда говорит о профессионализме машиниста. Все разряды и оклады специалистов включены в единый тарифно-квалификационный справочник работ и профессий. С каждым разрядом повышается заработная плата, а экскаваторщик получает допуск к управлению более мощной машиной по объему ковша и производительности:
Мощные экскаваторы необходимы в горной промышленности, они задействованы в открытых карьерах по добыче полезных ископаемых и угольных разрезах. Машинисту для работы на таком гиганте необходимо профессиональное образование (курсов будет недостаточно), часто он трудится в паре с помощником, а обслуживанием крупногабаритной техники занимается бригада специалистов.
Необходимые документы для работы
Устроившись на работу, любой экскаваторщик должен перед каждым выездом проходить медицинское освидетельствование и при себе всегда иметь документы:
Полезные советы
Перед началом работы надо изучить все значки, имеющиеся на корпусе и агрегатах каждого экскаватора. Графические изображения и надписи содержат предостережения, предупреждения и сигналы об опасности. Таблички предназначены для визуального напоминания, но их нельзя путать с инструкцией по технике безопасности, которая обязательна для соблюдения.
Первичный инструктаж (вводный) осуществляется при приеме на работу, повторный — не реже 1 раза в квартал. В некоторых ситуациях проводится внеочередной инструктаж (машинист переходит на другую модель спецтехники, ему выдан допуск на опасные работы, он нарушил правила ТБ или стал виновником несчастного случая и т. д.). Специалисты по ТБ фиксируют сведения об инструктаже.
Чтобы работа протекала безопасно, молодые экскаваторщики должны всегда соблюдать правила и прислушиваться к советам опытных коллег. Среди обязательных к исполнению простые, но крайне важные рекомендации:
Со временем и увеличением профессионального опыта соблюдение правил техники безопасности при работе можно довести до автоматизма. Но машинисты экскаваторов со стажем советуют все же время от времени повторять правила безопасности и знакомиться с теми, которые разработаны для модернизированных моделей спецтехники.
