Как уменьшить зазор свечи
Регулировка зазора многоэлектродных свечей
Зачем? :
1. Новые свечи не всегда с правильным зазором
2. Зазор меняется в процессе эксплуатации и износа свечи
3. Свечной зазор влияет на работу двигателя а так же на срок службы компонентов системы зажигания
Подробнее:
1. Некоторое время назад я купил новые свечи BERU и сразу обратил внимание на неравномерный зазор. На тот момент я не стал разбираться и подумал что «так надо, они же новые». На данный момент у меня периодически происходят пропуски воспламенения в цилиндрах, но говорить что во всём виноваты свечи — неправильно. Они просто одно из слабых мест. Так же не хочу сказать что свечи BERU подобны фекальной массе. Скорее всего, бОльшая часть свечей является таковыми.
2. Тут особо добавить нечего. Процесс искрообразования сжигает металл, из-за чего зазор увеличивается. Это происходит медленно, но происходит. Свидетельство тому центральный электрод свечи, на котором со временем появляются плоские грани. Так же боковые электроды из-за температуры и давления могут отгибаться, что тоже приводит к изменению зазора.
3. Если коротко, то неисправные свечи способны вывести из строя практически все остальные компоненты системы зажигания.
К делу:
До этого я регулировал зазор пассатижами (увидел в одном видео), и это работало. Но в таком способе есть ряд минусов:
1. Следы от пассатиж на боковых электродах, что может приводить к повышенному накоплению нагара в этих местах.

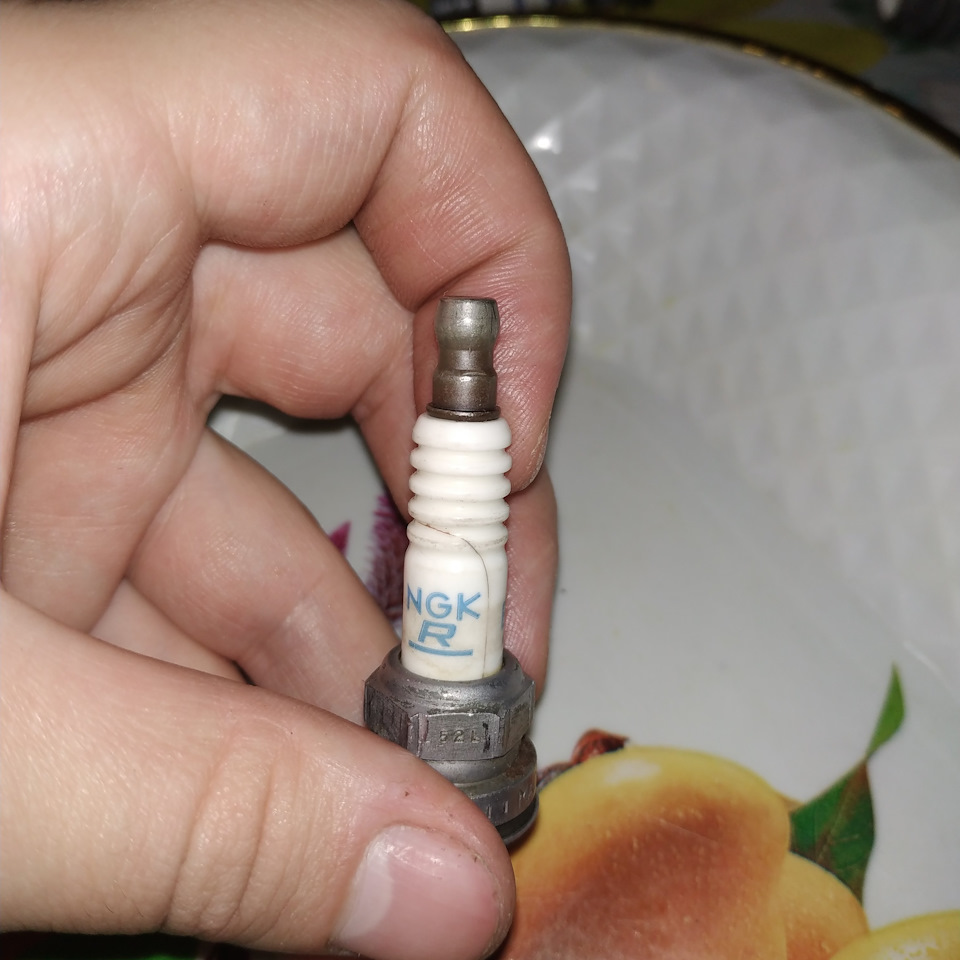

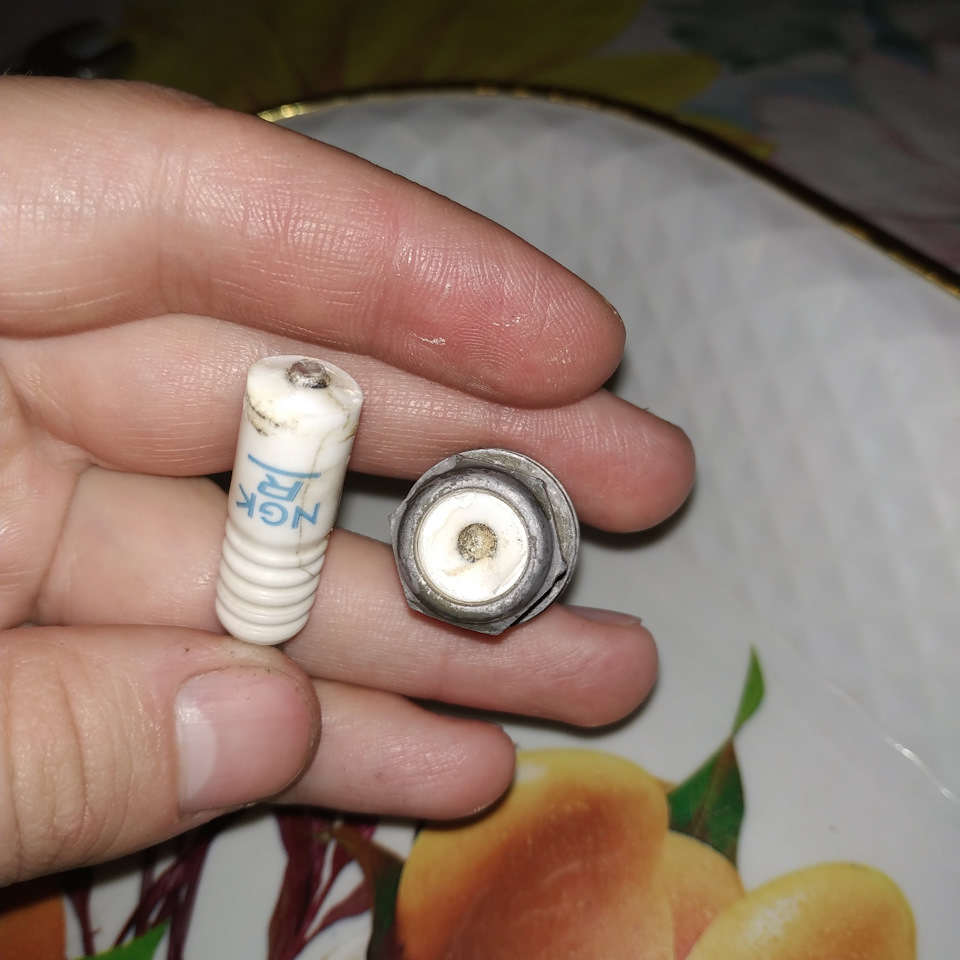

2. Есть риск испортить свечу (что у меня и получилось), т.к. процесс требует усилий и невнимательность может привести к трещинам на керамике или даже отламыванию верхней части

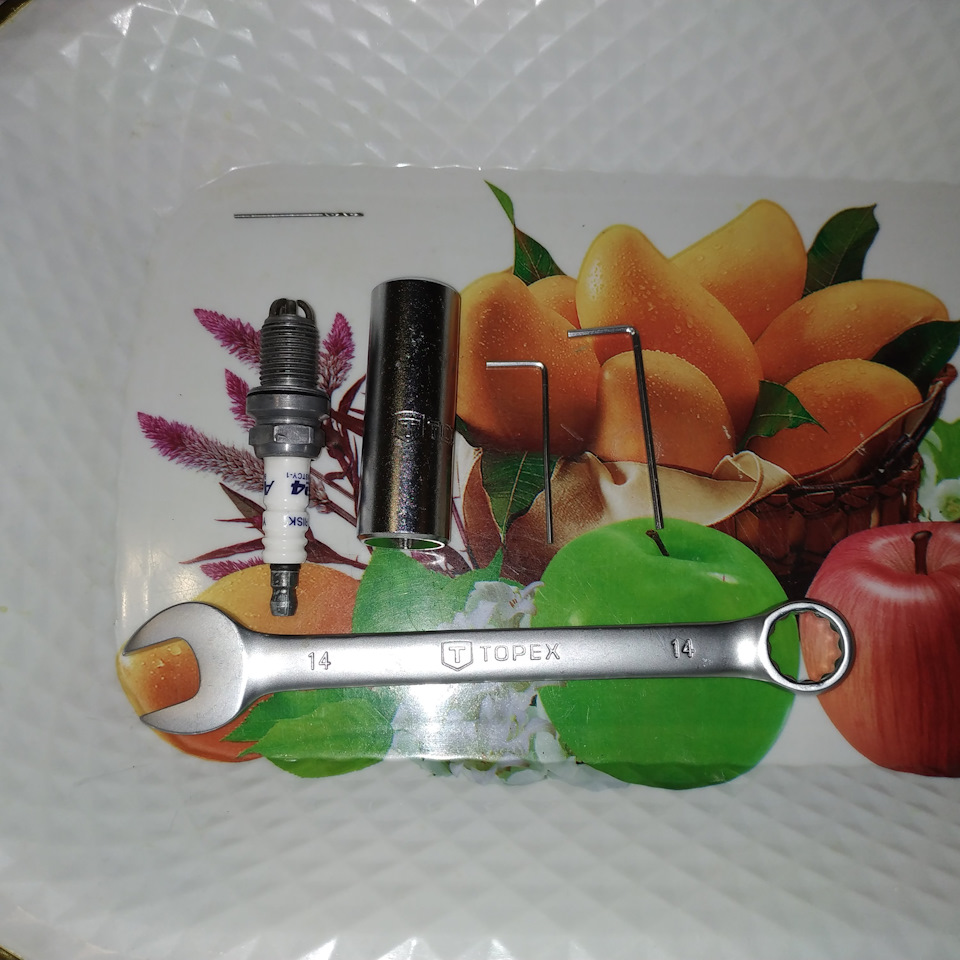

К сожалению, я не смог найти в продаже приспособление для регулировки, поэтому пришлось выкручиваться. Вот что я использую для регулировки:

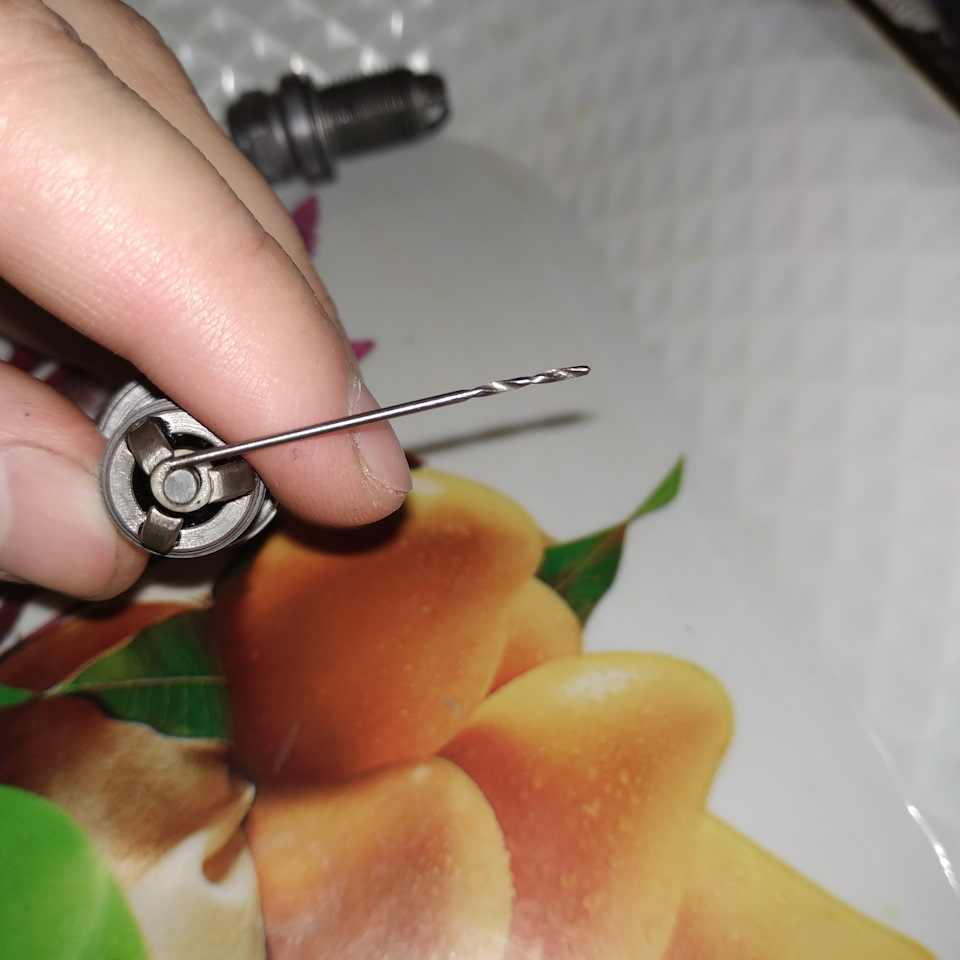

Сверло на 1мм использую как альтернативу измерительному щупу. Вот какие бывают зазоры у свечей:

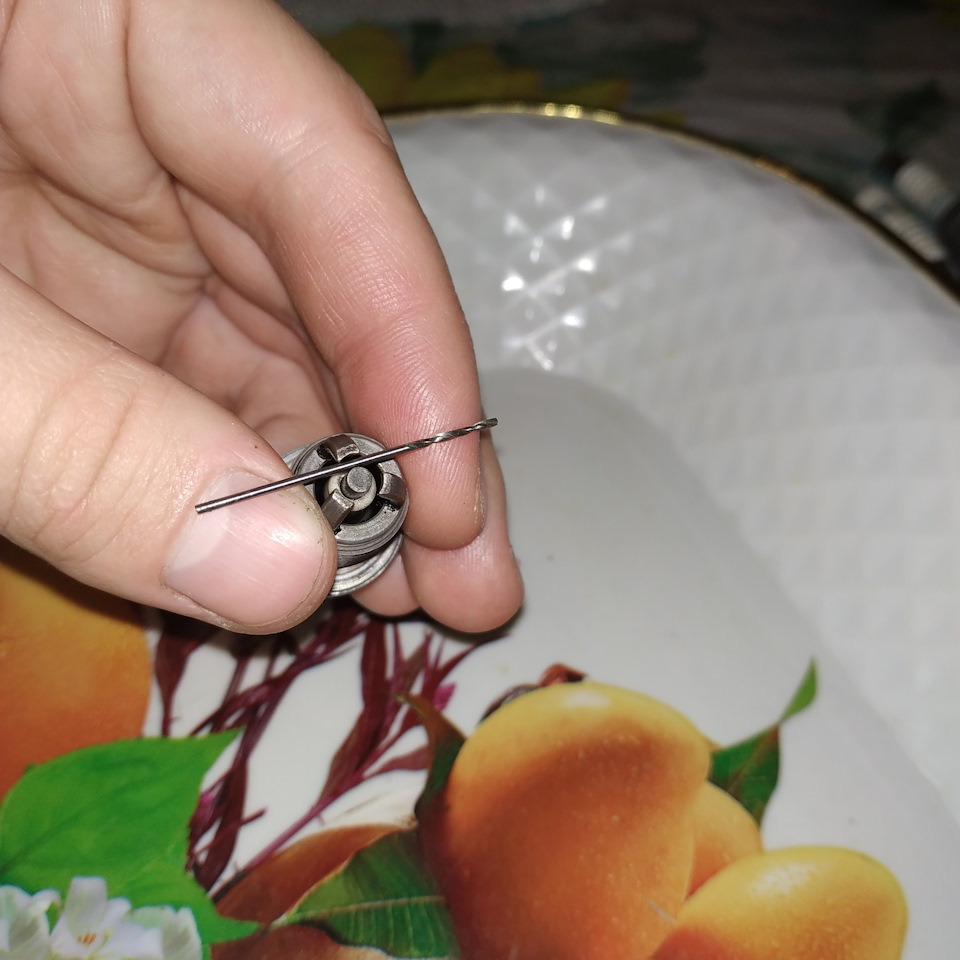

Дальше весь процесс сложно описать, проще показать фотки. Вот конструкцией я увеличиваю зазор
Зазор на свечах зажигания. Какой должен быть и на что он влияет
Какой зазор должен быть на свечах зажигания?
Даже после приобретения и установки нового комплекта свечей иногда возникают различные неприятности. Работа мотора может быть неровной, наблюдаются рывки, а также детонация. Не все знают, какой зазор должен быть на свечах. Стоит поправить этот зазор, и мотор снова будет работать, как положено. Что это такое? Данный зазор представляет собой расстояние между двумя электродами. Он необходим для оптимального поджигания топливной смеси и нормальной работы самой свечи. Если это расстояние будет даже несущественно отличаться от рекомендуемых производителем норм, то о ровной работе двигателя можно забыть. Машина дергается при разгоне и равномерном движении, также наблюдается детонация. Зазор, отличный от рекомендуемого, установленный производителем или продавцом в магазине, может стать виной долгих поисков неисправности, но она так и не будет найдена. Особенно сильное влияние свечной зазор оказывает на карбюраторные моторы, где используется трамблерная система зажигания. Но прежде чем выяснить, какой зазор должен быть на свечах, нужно на базовом уровне понимать принципы действия системы зажигания. Работа зажигания в камере сгорания Свечи являются самым последним элементом в зажигании автомобиля. Они постоянно находятся в прямом контакте со смесью бензина и воздуха. Именно свечи и воспламеняют горючую смесь. И розжиг может быть эффективным, как и положено по техническим регламентам и задумкам инженеров, или же с низкой эффективностью из-за влияния определенных факторов.
После попадания топливно-воздушной смеси в цилиндр двигателя, поршень пойдет вверх. Таким образом смесь сжимается. В момент, когда поршень дойдет до своей пиковой или мертвой точки, датчик Холла или ЭБУ дает импульс или команду. В итоге смесь воспламеняется. За поджиг отвечает свеча – между двух ее электродов проскакивает электрическая искра, которая и провоцирует горение топливной смеси. Но этого горения может и не быть. Это не обязательно связано с какими-либо неполадками в системе зажигания. Просто выставлен неверный зазор. Так, могут появляться пропуски зажигания, из-за которых существенно снижается КПД двигателя.
Иногда мотор может и вовсе не запуститься. Влияние зазоров свечей на работу двигателя Давайте рассмотрим, как зазор между электродами свечи будет влиять на работу двигателя. Это важный параметр, который стоит учитывать при диагностике силового агрегата. Малый зазор В случае, когда зазор недостаточный, можно наблюдать пропуски в процессе воспламенения воздушно-топливной смеси. Искра, образующаяся между двух электродов, находящихся близко друг к другу, слишком слабая, чтобы поджечь горючую смесь. Она даже может быть достаточно сильной, но ее недостаточно для поддержания стабильного горения. Поэтому автомобили могут дергаться при движении, медленно набирать скорость, не развивать полную мощность. В карбюраторной системе питания нередко свечи еще и заливает топливом – двигатель будет троить. Решить проблему можно, увеличив зазор в свечах.
Как понять, что он мал?
Говоря о размерах, зазор может быть 0,1-0,4 миллиметра. Важно сразу после покупки проверить расстояние между электродами и при необходимости отрегулировать его. Большой зазор свечи Большинство производителей свечей устанавливают нормальные зазоры. Однако в процессе эксплуатации расстояние между электродами может увеличиваться. Зазор растет не сам по себе, а по причине износа. Он проявляется, если свеча работает достаточно долго. Электроды здесь металлические, и работать им приходится под воздействием разрядов и высоких температур. Со временем данные элементы выгорают. При этом страдают оба электрода – верхний и нижний. Первый делается более тонким, закругляется. А второй уходит вниз. По этой причине мощность искры падает, причем довольно значительно. Большой зазор в свечах также не может нормально поджечь топливную смесь. По этой самой причине нередко идут пробои на изолятор нижнего электрода. Искра обязательно найдет самый короткий путь для себя. Зимой автомобиль может вообще не запускаться. Следует отметить еще один важный момент. На электродах, зазор которых слишком большой, чаще образуется нагар. Искра страдает от большого зазора, а здесь еще и черный плотный налет. Зажигание на такой свече может и вовсе не проходить. Важно периодически выворачивать свечи и менять или очищать их. Рекомендуется делать это через каждые 15 тысяч километров. Большим зазором считается расстояние между электродов от 1,3 мм и более.
Какова норма? Какой зазор должен быть на свечах, если нижний предел от 0,4 мм, а верхний – от 1,3 мм?
Оптимальный параметр для каждого мотора будет разным. В первую очередь, разные зазоры нужны исходя из разных систем зажигания. Для инжекторных двигателей нормальным зазором можно считать расстояние от 1 до 1,3 мм. Для карбюраторных моторов, где зажигание работает на базе трамблера и датчика Холла, нормальным считается расстояние между электродами от 0,5 мм до 0,6 мм. Если же зажигание электронное (а это не редкость на современных авто), то зазор на свечах зажигания ВАЗ-2170 должен быть в пределах от 0,7 до 0,8 мм. Как видите, разница довольно существенная. Все дело в разных системах зажигания.
Карбюраторные авто имеют низкие напряжения, а искра здесь будет более слабой.
Соответственно и зазор должен быть минимальным. На инжекторных моторах зажигание более мощное. Электрическая система отличается большими напряжениями. Именно поэтому нормальный зазор на свечах зажигания для инжектора больше. Если расстояние будет меньше, то мотор не будет работать стабильно. Проверяем и выставляем зазор Измерить зазор очень просто. Для начала их нужно выкрутить, очистить, а затем уже проводить измерения. Лучше всего для замера зазора использовать измерительный щуп. Но если его нет, можно обойтись и обычной линейкой. Регулировка также предельно проста – при меньшем зазоре отверткой или чем-либо другим раздвигают электроды. Если расстояние больше, то можно постучать по верхнему электроду чем-нибудь.
Если мотор работает нестабильно, если есть пропуски зажигания, если кажется, что двигатель троит, первым делом лучше проверить, какой зазор должен быть на свече. От этого зависит ресурс и исправность работы ДВС.
Зазор на свечах зажигания: каким он должен быть?
Зачем необходим зазор между электродами
Залогом стабильной работы двигателя является исправное состояние свечей зажигания, то есть отсутствие нагара на электродах и правильный зазор между ними. Вот мы вплотную подошли к этому термину.
Зазор – это расстояние между центральным и боковым или боковыми (если их несколько) электродами свечи.
Центральный – это плюсовой электрод, на него подается ток высокого напряжения от катушки зажигания. Боковой электрод, соответственно минусовой. Искра или дуговой разряд проходит между двумя электродами, а возникает она в момент подачи электрического импульса от катушки зажигания. Её характеристики в первую очередь и будут зависеть от зазора на свече. Именно искра осуществляет воспламенение рабочей смеси в цилиндре. Не будет искры – не будет и сгорания топлива, а соответственно никакой полезной работы двигателя, тоже.
Какой зазор необходим для двигателя Вашего автомобиля можно посмотреть в руководстве по эксплуатации. Или пойти обратным путем, в автомагазине, если Вы возьмёте коробку со свечами зажигания, там обязательно будет указан список марок и моделей автомобилей с указанием двигателей, на которые можно её установить.
Сам неоднократно видел, что автолюбители просто приходят в магазин и просят продавца подобрать свечи на определённый авто, то есть не заморачиваются, а отдают подбор на откуп продавцу. А если он ошибется… В автосервисе, тоже не будут париться поставят Вам то, что вы привезли. В итоге получаем, что новые свечи поставлены на машину, а двигатель работает еще хуже, чем со старым комплектом. Поэтому рекомендую самому подобрать свечи, хотя бы по такому параметру как зазор, тем более, где его найти я писал абзацем выше.
Существуют интервалы значений зазоров для двигателей с различными типами системы питания и зажигания, например:
К чему приводит неправильный зазор на свечах зажигания
Расстояние между электродами может отклоняться от нормы как в большую, так и в меньшую сторону. В зависимости от того, какой зазор, увеличенный или уменьшенный, и последствия будут разными.
Виды моторов, на которые влияет неверно выставленный зазор
Самые критичные последствия недостаточного или чрезмерного большого расстояния между электродами свечей проявляются на карбюраторных двигателях. В отличие от систем электронного зажигания, которые способны в какой-то мере реагировать на работу свечей и компенсировать возникшие проблемы изменением качества рабочей смеси. карбюратор такими возможностями практически не обладает.
Кроме того, электрические цепи простейших моторов с карбюратором рассчитаны на меньшее напряжение, чем, к примеру, системы с инжектором. Поэтому на карбюраторах любые отклонения зазора свечей от нормы проявляются ярче.
Увеличенный зазор
Данное отклонение опасно, прежде всего, тем, что способно вызвать пробой изолятора свечи или катушки зажигания. Происходит это из-за того, что электричество стремится найти для себя кратчайший путь.
Если пробоя не произойдет, велика вероятность пропадания искры. В этом случае цилиндр попросту не будет работать, двигатель начнет троить. Характерный признак увеличенного зазора между электродами – хлопки в выхлопной системе. На высоких оборотах становятся особенно заметны пропуски зажигания.
Следует обратить внимание, что со временем электроды обгорают, и зазор между ними увеличивается естественным образом. По этой причине одноэлектродные свечи желательно проверять раз в 10-15 тысяч километров. Многоэлектродные свечи зажигания нуждаются в проверке значительно реже.
Уменьшенный зазор
Если межэлектродный зазор меньше нормы, искровой разряд, воспламеняющий горючую смесь, получается очень мощным и коротким. Последнее ведет к тому, что горючее в цилиндрах не успевает воспламениться, и свечи начнет заливать, мотор при этом начнет троить.
На высоких оборотах велика вероятность образования электрической дуги. Из-за того, что расстояние между электродами слишком мало, а обороты коленвала высоки, искра не успевает разорваться, образуется непрерывный поток плазмы. В результате может произойти замыкание катушки зажигания или, как минимум, возникнут нарушения в работе силового агрегата.
Какова норма
Нормальная величина варьируется в пределах от 0,4 до 1,3 мм. Какой должен быть зазор на свечах зажигания, зависит от типа системы:
Учитывая эти рекомендации, можно обеспечить максимально стабильную работу мотора.
Когда требуется регулировка зазора на свече зажигания
Зазор на свече зажигания выставляется на заводе-производителе, и он не должен волновать водителя при стабильной работе двигателя. Но у всех автомобилей могут возникать проблемы в камере сгорания, и по нагару свечи многие из них можно диагностировать. Соответственно, при определенных неисправностях зазор свечи зажигания может меняться, и его потребуется выставить рекомендуемым образом. Даже при стабильной работе двигателя зазор на некачественных свечах зажигания может чуть измениться, именно поэтому на них экономить не рекомендуется. Чуть изменившийся зазор скажется на потреблении топлива, и сработает поговорка «скупой платит дважды».
Владельцы автомобилей со стажем рекомендуют проверять зазор в свечах зажиганиях и сравнивать его с нормативами 2 раза за год. Это обусловлено тем, что каждые полгода заботливые водители проводят чистку свечи зажигания от нагара, и удобно во время данной процедуры также провести регулировку зазора.
Как измерить зазор между электродами
Зазор между электродами изменяется в процессе эксплуатации, поскольку на свечу постоянно воздействуют электрическое напряжение и высокое давление. Расстояние между электродами рекомендуется проверять каждые 15 тыс. км. (или 30 тыс. км. для многоэлектродных устройств) и корректировать его.
Для измерения потребуется специальный инструмент – щуп. Используются инструменты трёх видов:
Чтобы измерить зазор, свечи извлекают из мотора. Для этого потребуется головка на 16 или 21. Сначала отсоединяют бронепровода, а затем выкручивают свечи. Извлечённые устройства чистят, чтобы удалить нагар и получить достоверный результат измерения.
Важно! Большое количество нагара свидетельствует о том, что свечи скоро потребуется заменить. Если нагар не очищается полностью, то ставить их обратно не рекомендуется.
Для очистки можно использовать небольшой отрез чистой ткани. Если тканью счистить нагар не получается, следует нанести на поверхности электродов медицинский спирт.
После очистки измеряют промежуток инструментом, поместив щуп между электродами. Выбирают щуп, соответствующий по толщине величине, которую требуется выставить. Если щуп не входит между контактными поверхностями, значит, зазор нужно увеличить. Если щуп свободно входит между электродами, требуется подогнуть контакты в сторону уменьшения расстояния. Щуп должен плотно входить между контактами.
Как выставить зазор свечей зажигания
Сразу отметим, что новые свечи могут иметь как увеличенный, так и уменьшенный зазор. Что касается свечей, которые уже стояли на автомобиле, в процессе эксплуатации возможно только увеличение зазора (поверхность электродов выгорает), а не уменьшение. При этом важно, чтобы сами такие свечи не были повреждены, чтобы электроды, а также изолятор были целыми и т.д.
Взяв новые свечи или почистив старые, зазор нужно измерить. Некоторые делают это простой линейкой, но нужно учитывать, что погрешность составляет не менее 0.5 мм. По этой причине следует использовать измерительные щупы, точность которых намного выше.
Вставив подходящий щуп из набора между электродами, можно определить величину зазора. Ля примера, рассмотрим регулировку свечей для инжектора. Если зазор больше или меньше нужной отметки, тогда рекомендуется сначала выставить самый большой оптимальный зазор 1.3 мм. Выполняется выставление путем подгибания электрода. Далее, аккуратно подгибая боковой электрод специальным инструментом, зазор уменьшают до 1.1 мм. После регулировки зазор на свечах снова проверяют при помощи щупа.
Нужно ли регулировать зазор на новых свечах зажигания
Теоретически необходимости в выполнении этого действия нет, зазор должен быть уже выверенным. И некоторые производители, зачастую автомобилей представительского класса, даже запрещают регулировку. Однако профессиональные работники СТО советуют контролировать расстояние между контактирующими поверхностями, потому что даже у новых элементов зажигания, лежащих в одной и той же упаковке, промежуток между электродами может серьёзно отличаться.
Рекомендации по настройке
Проверка и регулировка зазора на свечах системы зажигания производится в следующих ситуациях:
Чистка электродов и площадки от нагара должна всегда предшествовать настройке.
Следует запомнить важный момент: четко выставить зазор на свечах без щупа невозможно. Регулировка «на глаз» сойдет в качестве временной меры, пока вы не доберетесь до гаража с инструментом.
Сподручнее выполнять операцию на остывшем двигателе – не придется обжигать руки во время откручивания. Для обычных свечек используйте плоский щуп, а для изделий на 2–3–4 боковых электрода – инструмент круглой формы. Установите свечи в цилиндры, заведите мотор и наблюдайте за работой на холостом ходу. Если замеченная ранее вибрация не прекратилась, неисправность следует искать в другом месте.
Наличие автомобиля подразумевает регулярные работы по замене многих деталей. Одними из таких деталей выступают свечи зажигания, ответственные за своевременное разжигание воздушно-бензиновой смеси. Их работоспособность оценивается посредством анализа просвета между электродами. Оно может быть разным относительно многих факторов. Поэтому при возникновении недочетов в работе мотора, сначала проверяются свечи. При этом оценивается зазор между электродами. Тогда можно поставить вопрос – какой должен быть зазор на свечах зажигания, чтобы не было проблем в работающем автомобиле.
Одинаковый ли зазор для бензина и для газа
Многие автовладельцы в целях экономии устанавливают на машины газобаллонное оборудование. При этом важно помнить, что для газа нужны другие свечи. Во-первых, смесь газа с воздухом воспламеняется намного хуже смеси бензина и воздуха, поэтому искра должна быть более мощной. Следовательно, возрастает нагрузка на катушку зажигания, что, в конечном итоге может привести к выходу ее из строя.
Таким образом, межэлектродный зазор для газа должен быть меньше, однако простым подгибанием бокового электрода полностью проблема не решается. Дело в том, что при сгорании газа выделяется намного больше тепла, из-за этого велик риск появления калильного зажигания. В связи с этим свеча должна быть более «холодной», т.е. с большим калильным числом.
Заключение
Итак, мы выяснили, какой зазор должен быть на свечах, и как правильно его отрегулировать. Как видите, процедура весьма простая. Справиться с ней может даже начинающий автолюбитель. В заключение отметим, что зазоры нужно проверять и на новых свечах (возможно, при транспортировке был погнут центральный электрод). На этом все. Надеемся, эта статья помогла вам в решении данного вопроса.
Регулировка зазора на свечах зажигания: измерение и норма
В свече зажигания конструктивно предусмотрены центральный электрод – плюс и как минимум один боковой – минус. На плюс подаётся электричество, вырабатываемое катушкой, а минус соединяется с «массой» посредством резьбового соединения и юбки устройства. Между контактами возникает дуговой разряд, сила которого определяется расстоянием от одного до другого электрода. Зазор на свечах зажигания – характеристика, влияющая на работу мотора в целом.
К чему приводит неправильный зазор на свечах зажигания
Промежуток между контактными поверхностями свечек зажигания напрямую влияет на температуру искры и ее длительность. Оно должно быть выставлено, согласно рекомендации производителя автомобиля. Для каждой машины и двигателя определена оптимальная величина зазора. Она указана в руководстве к автомобилю или её можно уточнить на сайте производителя.
В каких случаях потребуется эта информация:
Важно! Если в двигатель вносились изменения, то зазор электродов свечи зажигания может не совпадать с рекомендуемым. Например, при наращивании мощности двигателя расстояние между электродами уменьшают, чтобы оптимизировать работу мотора. Эта величина обратно пропорциональна мощности.
Неправильно выставленное расстояние на 5-6% увеличивает расход горючего и уменьшает ресурс свечи. Если оно правильно подобрано, то свечки хватает на 60 тыс. км. пробега.
Увеличенный зазор
Большой зазор – это промежуток, превышающий 1,3 мм. Тогда искра не возникает вовсе или появляется через раз. Она, если и пробивается, то слабая и не способна воспламенить ТВС. Последствия большого зазора на свечах зажигания:
Обратите внимание! При большом зазоре в моторе слышатся громкие хлопки. Это свидетельствует о пропуске в зажигании.
Уменьшенный зазор
Если увеличенный зазор вредит мотору, то расстояние между контактными поверхностями нужно уменьшить, но до определённых значений. Маленьким считается расстояние менее 0,4 мм. При незначительном промежутке между контактами разряд будет малой мощности, а это значит, что ТВС либо не воспламенится, либо не сгорит полностью. Остатками топлива заливает свечи, искра исчезает, а двигатель троит из-за того, что поджог смеси происходит через раз. В таком режиме мотор испытывает перегрузки, автомобиль потребляет больше топлива и увеличивается концентрация вредных веществ в выхлопных газах.
Также искра при уменьшенном расстоянии способна образовывать постоянную дугу, из-за чего подгорают или плавятся электроды.
Какова норма
Нормальная величина варьируется в пределах от 0,4 до 1,3 мм. Какой должен быть зазор на свечах зажигания, зависит от типа системы:
Учитывая эти рекомендации, можно обеспечить максимально стабильную работу мотора.
Как измерить зазор между электродами
Зазор между электродами изменяется в процессе эксплуатации, поскольку на свечу постоянно воздействуют электрическое напряжение и высокое давление. Расстояние между электродами рекомендуется проверять каждые 15 тыс. км. (или 30 тыс. км. для многоэлектродных устройств) и корректировать его.
Для измерения потребуется специальный инструмент – щуп. Используются инструменты трёх видов:
Чтобы измерить зазор, свечи извлекают из мотора. Для этого потребуется головка на 16 или 21. Сначала отсоединяют бронепровода, а затем выкручивают свечи. Извлечённые устройства чистят, чтобы удалить нагар и получить достоверный результат измерения.
Важно! Большое количество нагара свидетельствует о том, что свечи скоро потребуется заменить. Если нагар не очищается полностью, то ставить их обратно не рекомендуется.
Для очистки можно использовать небольшой отрез чистой ткани. Если тканью счистить нагар не получается, следует нанести на поверхности электродов медицинский спирт.
После очистки измеряют промежуток инструментом, поместив щуп между электродами. Выбирают щуп, соответствующий по толщине величине, которую требуется выставить. Если щуп не входит между контактными поверхностями, значит, зазор нужно увеличить. Если щуп свободно входит между электродами, требуется подогнуть контакты в сторону уменьшения расстояния. Щуп должен плотно входить между контактами.
Регулировка зазора
Неправильный зазор следует отрегулировать. Настройка/регулировка свечей зажигания осуществляется путем подгибания/отгибания внешнего контакта с помощью инструмента. Если отгибать контакт достаточно удобно, то подогнуть его может быть сложно. Тогда используют какую-либо плоскую плотную поверхность и, надавливая на устройство сверху, слегка уменьшают промежуток. Делать это нужно очень аккуратно и не более чем на 0,5 мм. за один раз. Затем снова измеряют расстояние. Работу выполняют неспешно и постепенно.
Важно! Излишнее усилие приводит к отлому внешнего контакта при отгибании и замыканию контактов при подгибании. И в том, и в другом случае свеча становится непригодной к дальнейшей эксплуатации.
Бывают многоэлектродные устройства с промежутками между контактами, выставленными для каждого элемента. В данном варианте вот как нужно выставить зазор на свечах зажигания: его проверяют и корректируют для всех электродов по отдельности. А зазоры всех свечей устанавливают по одному и тому же щупу.
Проблем с воспламенением ТВС не возникает, если выставлен правильный зазор на свечах зажигания.
Обратите внимание! После установки свечей важно в правильном порядке подключить бронепровода. Лучше выкручивать элементы по очереди или делать соответствующие отметки.
Нужно ли регулировать зазор на новых свечах зажигания
Теоретически необходимости в выполнении этого действия нет, зазор должен быть уже выверенным. И некоторые производители, зачастую автомобилей представительского класса, даже запрещают регулировку. Однако профессиональные работники СТО советуют контролировать расстояние между контактирующими поверхностями, потому что даже у новых элементов зажигания, лежащих в одной и той же упаковке, промежуток между электродами может серьёзно отличаться.
Зазор свечей зажигания для газа
По характеристикам газовая смесь отличается, поэтому нормы несколько отличаются, но совсем незначительно: 0,7-1 мм. В целом, никаких особенностей в регулировке расстояния между контактами для машин с газовым оборудованием нет.
У газовых свечек, в отличие от обычных, толщина электрода уменьшена, но это не сказывается на качестве работы механизмов мотора ни в лучшую, ни в худшую сторону.
Зазор на свечах зажигания определяет характер работы мотора, расход топлива, срок службы самих устройств и элементов движка. Водители с опытом умеют на слух определять, правильно ли выставлен зазор.
