Как укоротить задний мост
Укорачиваем задний мост ВАЗ для минитрактора
При самостоятельном изготовлении или модернизации мини-тракторов нужно учитывать особенности работы агрегата. Процесс конструирования ходовой части всегда начинается с установки моста. Мастера предпочитают не заниматься сборкой детали, а использовать балку от старых Жигулей. Но для уменьшения радиуса поворота мост необходимо укорачивать. Профессиональный подход позволяет выполнить обрезку детали без особых трудностей.
Подготовка к работе
Укорачивание громоздкой детали производят в несколько этапов. В первую очередь мастеру нужно хорошо подготовиться к проведению процедуры.
Для обрезки балки понадобится:
Работы проводят в сухом гараже с хорошим освещением и возможностью подключения сварочного аппарата. Зимой процедуру обрезки осуществляют в отапливаемом боксе.
Особенности выполнения процедуры
Мост для мини-трактора изготавливают из тормозных колодок и ступицы. Для уменьшения габаритов агрегата и повышения маневренности деталь укорачивают, уменьшая ширину колесной базы. Но так как редуктор расположен в центральной части, мост необходимо обрезать по отдельности с каждой стороны.
Но прежде, чем приступать к работе, нужно составить чертеж конструкции. Схема позволяет определить точные замеры каждой детали, устанавливает порядок их закрепления и расположения.
Каждое изменение в ходовой части обязательно вносят в чертеж.
Обрезка моста от ВАЗ не только повышает проходимость мини-трактора, но и уменьшает поворотный радиус. От качества изготовленного механизма зависит стабилизация колес агрегата и согласованность работы механизма с подвеской, колонкой руля и тормозным аппаратом.
Некоторые мастера игнорируют необходимость проведения замеров. В результате установки неравномерно обрезанных мостов мини-трактор теряет устойчивость.
С чего начать
Конструирование ходовой части начинаем с установки мостов. Сначала собирается ведомый, затем ведущий. Задняя балка устанавливается по тому же принципу, что и передняя.
Преимущество способа в том, что для изготовления мини-трактора не требуется подбирать передаточное число. С таким процессом изготовления сельскохозяйственного агрегата справится даже фермер без особого опыта.
При создании ведущего моста, для обеспечения нормальной работы связки мотор-колеса, используют промежуточный карданный блок.
Для защиты заднего моста от ударов используют суппорт. Это специальный стальной уголок, который нужно уложить вдоль сварочных швов.
Поворотные кулаки и тормозной комплекс можно снять с тех же Жигулей.
Процесс укорачивания моста ВАЗ для мини-трактора
Обрезку моста осуществляют строго с учетом чертежа, тщательно измеряя детали.
Порядок укорачивания балки:
Необходимо проводить тщательные замеры каждой детали. Ошибка в измерениях и неравная обрезка приведут к нарушению баланса конструкции и неустойчивости мини-трактора.
Дальнейшие работы
Следующий этап конструирования мини-трактора включает модернизацию рамы. В первую очередь передвигают на указанное расстояние стойки. Затем в конструкцию агрегата устанавливают мост и тестируют его параметры.
Первые 5-7 дней необходимо ограничиться ездой по ровному дорожному покрытию, чтобы притереть детали ходовой части друг к другу. После обкатки агрегат можно использовать и в условиях бездорожья.
Для предотвращения повышенного трения деталей конструкции необходимо регулярно менять масло. Лучше всего использовать ту марку, которую рекомендует производитель редуктора.
Как уладить юридические вопросы
Владельцу сконструированного мини-трактора необходимо изучить ряд юридических нюансов:
Несоблюдение требований чревато выплатой большого денежного штрафа. Повторное нарушение приводит к конфискации мини-трактора.
Если же сельскохозяйственный агрегат планируют использовать только в определенной местности, то постановка на учет осуществляется в упрощенном порядке.
Видео
Самостоятельно сконструированный мини-трактор ничем не уступает заводским агрегатам, а иногда даже превосходит их по функционалу.
Запись №1.Укорачиваем мост Ваз для трактора переломки.
Укорачиваем мост Ваз для трактора переломки.
Многих интересуют самодельные трактора.Многие не знают с чего начать.
Советую начать с укорачивания мостов, а затем когда мосты будут готовы, можно готовить раму.
Как укорачивать в инете есть много видео, но не везде есть размеры или подробное описание.Это хорошо если попадется сразу хорошее видео, но перед этим сколько их надо перерыть.
Вот как я укорачиваю мосты, может это поможет кому то начать свой первый самодельный трактор.
затем отрезанную часть шлицами привариваем к нашей полуоси, хватаем тремя точками и болгаркой заподлицо стачиваем сварку, для того чтобы когда будем нарезать шлицы, сварка не мешала.
Вот так маленькой болгаркой с самым тонким кругом начинаем нарезать шлицы, не спешите, сделайте неглубокие но ровные пропилы.Как пройдете по кругу, можно углублять пропилы.Затем когда убедитесь что с пропилами все нормально, берете круг потолще и опять протачиваете чтобы расширить шлицы.
Но два моста я не стал соединять жестко карданом, хвостовик на редукторе я открутил и поставил хвостовик от коробки передач классики. Внутренние шлицы у них одинаковые.Для чего это сделано, а сделано это для того чтобы мост с карданом стыковался мягкой муфтой от коробки передач.На фото ниже.
Все мост готов.Второй мост укорачиваем по этому же принципу.
P.S — Да забыл сказать, где мы нарезали шлицы, там по окружности нужно болгаркой обточить чуть-чуть до диаметра как на родном наконечнике со шлицами.Когда померите штангенциркулем, сами поймете о чем речь.
Метки: укорачиваем мост ваз для трактора переломки, делаем трактор переломку.
Комментарии 33
Хвостовик от классики на редукторе сальник какой поставил там же диаметр по меньше от коробки хвостовика тоже так хочу сделать ни как не могу разобратся сальником
Это фото укорачивание моста на старом тракторе, он уже продан.Тогда кстати я даже не задумывался об этом что сальник больше, при езде масло не вытекало почему то, может из-за того что обороты маленькие очень, так сильно не разбрызгивало его.
тогда попробую тоже так же поставить может не будет я думаю на флянец одеть трубку под диаметром сальника на герметик поставить будет держатся нет
Пробуйте, ничего страшного не вижу в этом.Только если чтобы мусор и пыль туда не залетало.Если уже не получится, тогда подумаете об сальнике.А что у вас не получается с родными хвостовика.Сейчас я делаю погрузчик и буду ставить передний короткий нивовский кардан от моста к мосту или у вас не полноприводный?
полноприводный будет так проще от коробки хвостовиком кардан соединить из за этого только так хочу сделать
привет на каробку какой диаметр шкив надо ставить есть 15см пойдет такой
Трактору скорость не нужна, чем больше тем тяговитее будет.В основном ставят от мотоблока нева 2-х ручейковый, примерно в диаметре 30см.
спасибо ясно а как на шлицы поставить
На первом тракторе нашел шкив с отверстием, которое плотно садилось на эти шлицы (но сам шкив был без шлицов), но на шкиве был контрирующий болт.Точно уже не помню, но вроде болгаркой проточил на валу под этот болт и все больше другим креплений не было.А так берешь серцевину (одны или сразу с двух сторон) от сцепления и привариваешь к шкиву и все.
спасибо по магазинам по бегаю по ищу шкив от мотоблока
Я позавчера искал в двух магазинах, хотя там запчастей нет на полках, а если спросить, про запчасти, то говорят есть запчасти, так вот искал себе шкив от мотоблока невы, но не было там, будем продолжать поиски.Может от компрессора что нибудь найду.
у нас здесь на мотоблок много запчастей выходные помищу
Я позавчера искал в двух магазинах, хотя там запчастей нет на полках, а если спросить, про запчасти, то говорят есть запчасти, так вот искал себе шкив от мотоблока невы, но не было там, будем продолжать поиски.Может от компрессора что нибудь найду.
ПРИВЕТ как думаешь китайский движок от мотоблока 6 5 лс подойдет потянет нет такой движок самые дешевые у нас 5 тр
Первый трактор у меня катался на 4-х сильном движке, но я им не пробовал снег чистить или пахать.А так в ютубе много у кого с 6,5 сильным движком.Возьми тот же советский мотоблок от которого ставят движки на трактора, там тоже 6-6,5 лошадок и ничего пашут и снег чистят.Конечно желательно помощнее ставить.
ну да помощнее цены кусаются посмотрим
У нас есть точка на рынке (магазины не беру в расчет, там дороговато.), вот там сколько лошадок, столько и стоит.Хочу взять 7-ми или 9-ти сильный движок.А там посмотрим, может на родном кататься будем.
ясно у вас примерно сколько по цене 7 8
Через все это я когда то прошёл. Если лепить из чего то лишь бы подешевле и кое как ехало, то на ремонты и переделки уйдёт больше времени и финансов. Знаю не по наслышке. После нескольких неудач умельцы просто бросали свой проект или получив кое какой опыт кардинально пределывали самоделку. Советую всем кто любит и умеет возиться с желез ками изучить само сделки, благо на ютюбе навалом роликов.
Совет хорош тем что его можно игнарировать. Как правило самодельщики тракторов используют детали БУ. В наше время разбитой иномаркой народ не удивишь. Общеизвестно что иномарки 70-х — 80-х были гораздо надежнее отечественных авто. Ну а кто желает резать, варить, нарезать шлицы и т. д.на мало надежном для трактора жигулевском мосту — дерзайте.
да изготовить трактарок можно из чего угодно, главное желание и побольше запчастей.Деталей б/у полно, но это хорошо если у тебя во дворе стоит и гниет старая иномарка, а если пойдешь покупать, то мост ваз стоит 2500р, а редуктор к примеру от форд гранада стоит около 3500р, а это только редуктор.Вот из-за таких цеников, люди и строят из российских запчастей.
Совет хорош тем что его можно игнарировать. Как правило самодельщики тракторов используют детали БУ. В наше время разбитой иномаркой народ не удивишь. Общеизвестно что иномарки 70-х — 80-х были гораздо надежнее отечественных авто. Ну а кто желает резать, варить, нарезать шлицы и т. д.на мало надежном для трактора жигулевском мосту — дерзайте.
А кто сказал что жигулёвский мост на тракторе ненадёжен, на моём МТ один редуктор воющий стоит, и ничего работает, так как скорость на тракторе совсем не автомобильная, ну а если на жигулёвский мост прицепить колёса от ГАЗ-53, двигатель от БМВ, то конечно разлетится, всё должно соответствовать нагрузке и крутящему моменту, есть профильные сайты, где можно найти много полезной информации, где самодельщики подскажут правильное решение, так как опыт эксплуатации различных узлов в самоделках уже большой.
Если строить трактор для катания детишек по выходным или поездок в магазин за продуктами, то можно установить мост от мотороллера муравей. Именно так я поступил когда изготовил свою первую переломку. На путь истинный меня поставил инспектор Сельхозтехнадзора, когда я регестрировал трактор. Его слова я помню до сих пор. Если делаешь трактор, то он должен работать, а не твою ж@пути возить. Трактор я зарегестрировал, но дальнейшие пять лет трактор был основательно переделан. Описание есть в моём блоге.
Тут всё зависит от того, для каких целей и нужд делается трактор, если обрабатывать большие участки земли, да ещё при этом есть домашняя живность, которой надо заготавливать корма, вывозить навоз и т. д., то тут нужен трактор больше, с узлами и агрегатами повышенной надёжности, а вот если обрабатывать приусадебный участок, в несколько соток, то и с мостом от муравья можно долго и счастливо ездить. Сосед мой переделал мотороллер для пахоты участка, и ничего, уже сколько лет вижу как он каждый год огород свой пашет.
Те, кто собирается строить для своих нужд мини трактора рекомендую разрабатывать и изготавливать изначально все узлы и механизмы надёжно. Этим вы сэкономите время и средства. Что касается муравьев кого моста или моста инвалидки СЗД, то это самые больные места грузового мотороллера и инвалидки. Если кто то предполагает его использовать, то советую сразу изготовить металлический корпус, а полуоси с сателитами установить в двухрядные подшипники.
И какой размер колеи получается при этом укорачивании?
все стараются чтобы было 700мм, а мне было не принципиально, где то 800 или 850мм
Ясно. Собираюсь гусеничник начинать строить, вот и смотрю, как люди делают…
друг тоже хочет гусеничник строить, а мне переломки нравятся, но следующий буду строить гусеничник.
Гусеничник проще в изготовлении, не надо думать насчёт рулевого, да и огород меньше утаптывать будет.
Если есть возможность выбора узлов от иномарок, то проще взять редуктор от задние приводного авто с независимой подвеской.(BMV, FORD, MERSEDEC и т.д.) полуоси исключаем, а фланцы ступицы и редуктора соединяем штатными болтами.
я думаю что самодельщики стараются использовать запчасти от российской техники в связи с тем что с запчастями проблем нет.
хвостовик от классики на редукторе сальник другой чт оль поставил
Все о мостах на мини-трактор
Выбор параметров
Тип деятельности, для которого предназначена техника, определяет параметры будущей машины. Размеры самодельного минитрактора будут зависеть от ширины колеи, величины агрегатов и элементов трансмиссии, а мощность двигателя связана с такими характеристиками, как тяжесть перевозимого груза, тип грунта, количество используемых плугов. Поэтому до начала строительства трактора для домашнего хозяйства своими руками необходимо определиться со следующим:
Укорачивание детали
Эту работу начинают, отрезая чашку пружины. Извлекают концевой фланец. Как только он освобожден, нужно отмерить полуось на величину, указанную в чертеже. Требуемую часть отпиливают при помощи УШМ. Ее надо пока оставить в покое — и приступить к следующему шагу. Отрезок снабжают насечкой, по которой затем готовят проточку. Во внутренней части чашки делают проход. Далее стыкуют полуоси между собой. Приваривать их надо строго по нанесенной разметке. Как только сварка завершена, полуось заводят в мост и приваривают к нему, эту процедуру повторяют и с другой полуосью.
Еще раз акцентируем внимание, что очень важна тщательность замеров. Некоторые домашние мастера игнорируют ее
В результате элементы укорачиваются неравномерно. После установки на мини-трактор подобных мостов он оказывается плохо сбалансирован, теряет устойчивость. Кулаки поворотные и тормозной комплекс можно спокойно снять с того же автомобиля ВАЗ. Задние мосты мини-тракторов нужно оберегать от ударов.
Большое значение имеет и правильная эксплуатация мини-трактора после его сборки. Мосты могут быстро выходить из строя, если замена масла производится нерегулярно. Желательно употреблять именно тот вид смазки, который рекомендован производителем редуктора. Сделав своими руками или укоротив мост, можно использовать его не только в самостоятельном собранном миниатюрном тракторе. Такая деталь пригодится и в качестве замены деформированных частей на серийных аппаратах.
С чего начать?
Как правило, конструирование любой самоделки начинается именно с создания чертежа. Схема поможет вам точно просчитать все размеры, отметить узлы соединения, наметить форму и количество деталей. Без чертежа, на глаз, вы вряд ли сможете с первого раза сделать все правильно и качественно. Поэтому не пренебрегайте этим этапом.
Во время работы над чертежом мини трактора из Жигулей учитывайте следующие моменты:
Дальнейшие работы
Если продолжать работы по дальнейшему конструированию квадроцикла, то мотоцикл (например, Урал) необходимо разобрать и перестроить раму. Для этого – отодвинуть на 4 сантиметра подседельные стоики (трубы). А к уральскому маятнику нужно будет приваривать жигулевский обрезанный вами мост, и приделать к раме. А нижнюю вилку мотоцикла и стойки задние – отрезать зразу же за трубами стойки седла.
Кстати, из Жигули для создания задуманной самоделки берут не только задний мост, но и поворотные кулаки для передней подвески, тормозную систему (убирая вакуумный усилок и ручник), а принудительное охлаждения для движка используют от ВАЗ 2108. Руль идет от мотоцикла, но дальнейшая конструкция для рулевого – колонка, тяги рычагов, сошка – все от ВАЗа.
Особое дело – колеса
. Их конструируют, используя основу от вазовских колес, добавив мощные шины с протекторами, как для вездехода. Тогда самоделка сможет преодолевать традиционное лесное или полевое бездорожье.
Сам процесс обрезания
Чтобы обеспечивать компактность конструкции и маневренность будущей самоделки при помощи уменьшения радиуса поворота, нужно укоротить задний мост, взятый от Жигулей. В начале операции отрезаем чашку для пружины и вытаскиваем фланец концевой.
Часть вынутой полуоси (замер осуществляйте по чертежу) нужно отрезать болгаркой и оставить. На конце отрезка делаем засечку, где будет производиться проточка под «папу». Внутри чашки будет сверлиться отверстие. Полуось стыкуется одна в одну и приваривается по разметкам.
полуось цельная сваренная загоняется в мост. И производится сварка с выборкой фаски под сварочный шов. Ту же операцию производим и с другой стороны.
чтобы работа была произведена качественно, необходимо чаще вспоминать пословицу про «семь раз отмерь». Так вот, замеры требуется производить точно, согласно общим чертежам квадроцикла. Потому что, неравное укорачивание детали приведет к дальнейшим перекосам всей конструкции. Нет, ну ваша самоделка, безусловно, поедет, только не быстро и не так далеко, как хотелось бы.
Передний и задний мост
Мосты служат для передачи крутящего момента от карданного вала на ведущие колеса. Ширина колеи минитрактора составляет 700-1200 мм, поэтому стандартные мосты от автомобилей не подходят и нуждаются в доработке.
Для минитрактора редуктор заднего моста обязательно должен быть с дифференциалом.
Чтобы уменьшить колею, чулок заднего моста разрезается с обеих сторон от редуктора и уменьшается на разницу в ширине колеи. Полуоси, идущие внутри, обрезаются на такую же величину. Чтобы полуоси можно было соединить с фланцами, на них нарезаются шлицы. Или применяется другой подход: нарезается резьба на полуосях и на внутренней части фланцев, затем полуоси закручиваются во фланец, после чего места соединения завариваются.
Для того чтобы закрепить задний мост на раме, на корпус редуктора наваривается швеллер. Мост должен иметь подвижность относительно рамы. Для этого швеллер и рама закрепляются не жестко, а через две рулевые тяги.

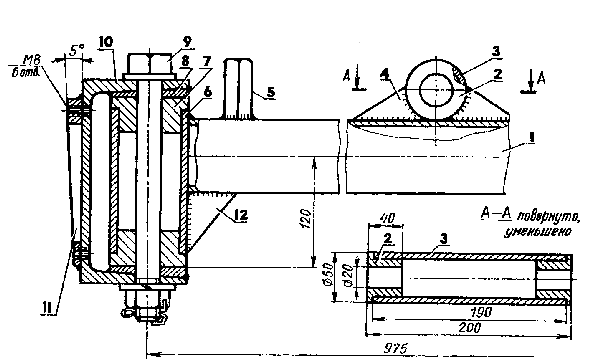

Для заднеприводного мини трактора передний мост делается в виде балки. Для этого нужно:
Для того чтобы передняя балка имела подвижность относительно рамы, ее нужно установить через шарнир. Подойдет карданная крестовина, ограниченная качанием в одной плоскости.
Особенности изготовления мостов для минитрактора
Балка для минитрактора – это один из основных элементов хозяйственной машины. Передний мост на минитрактор – это основание для крепления множества важных механизмов и колес. Такая же функция возложена и на задний мост. Во время сборки самодельных минитракторов многие фермеры используют в качестве балок детали от старых автомобилей. Такая конструкция получается достаточно прочной и надежной. Но, чтобы сделать качественные механизмы, требуется внимательно ознакомиться с их устройством, и соблюдать правильный порядок действий при сборке этих конструкций.
Минитрактор – это вид техники, призванной помочь человеку быстрее и качественнее обрабатывать грунт, перевозить багажи, сажать растений, ухаживать за ними и выполнять множество других работ. В наши дни современная техника стоит достаточно дорого, и не каждый готов потратить деньги на ее покупку. Поэтому, чтобы получить минитрактор, и сэкономить, многие фермеры собирают минитрактора из старых автомобилей.
Изготовление минитрактора обычно включает в себя конструирование ходовой части. В первую очередь следует устанавливать ведомый и ведущий мост. При этом задний мост на минитрактор следует собирать по такому же принципу, что и передний. Таким образом, фермеру не потребуется подбирать передаточное число, что крайне сложно делать, не имея необходимого опыта.
Сделать передний мост на самодельный минитрактор можно из балки от старого автомобиля Жигули. В таком случае отпадет необходимость искать и устанавливать редуктор. Этот элемент уже предусмотрен в базовой комплектации ходовой части. Для изготовления поперечной балки на минитрактор подойдут металлические уголки или отрезок трубы с квадратным сечением.
От ведомого ведущий мост отличается тем, что в процессе работы он передает крутящий момент двигателя на колеса. Промежуточным звеном служит карданная передача. При помощи ведущего моста минитрактора осуществляются повороты, стабилизация колес, передача толкающих усилий от ведущих колес на каркас техники.
Чтобы сделать передний мост на минитрактор своими руками, следует более детально изучить его конструкцию.

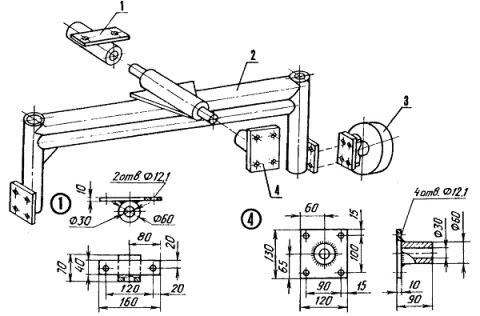

Самодельная передняя балка для минитрактора должна состоять из следующих элементов:
Передняя балка на минитрактор своими руками собирается в следующем порядке:
В аналогичном порядке выполняется изготовление заднего моста. В случае отсутствия времени для сборки балок, готовые детали можно взять от старых отечественных автомобилей. Для этого подойдут машины марки ВАЗ и УАЗ.
С установкой готовых мостов проблем не возникнет. Единственное, что потребуется – обрезать мост. Это позволит применить стандартные короткие полуоси. Задний мост минитрактора также понадобится защитить от ударов во время эксплуатации минитрактора. В качестве защиты можно воспользоваться суппортом – стальным уголком, который следует уложить вдоль сварных швов самодельного моста.

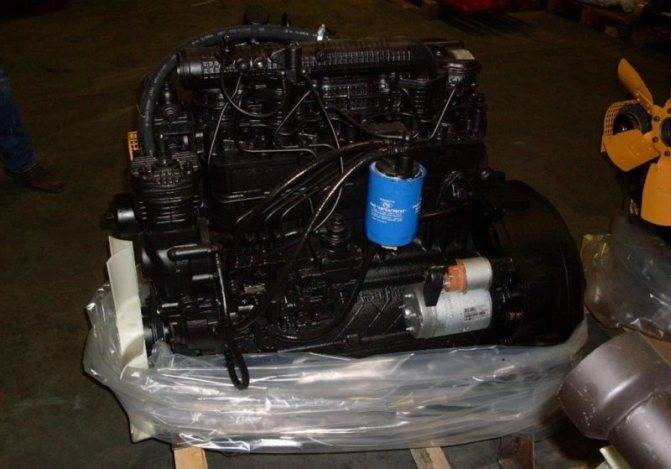

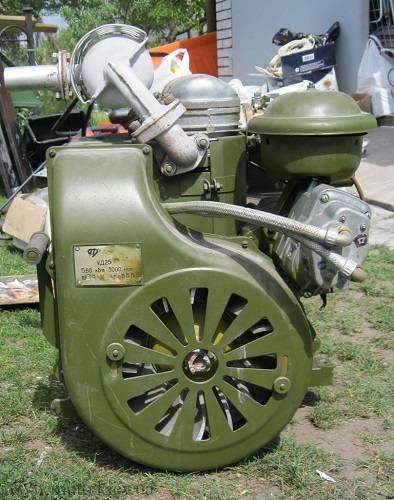

Выбор двигателя для трактора
Оптимальная мощность моноприводной техники составляет 5-15 л.с. Полноприводные образцы потребуют уже 30-40 л.с.
Отсюда становится очевидно, что первый вариант достаточно приводить в действие за счет двигателя от мотоблока, в то время как второй потребует выбора сильного агрегата вроде тех, что есть у следующих автомобилей:
Недостатком таких установок является большой расход топлива. Но если делаем гидравлику на самодельный трактор, то нагрузки уменьшаются, а производительность увеличивается.
Правда, для гидросистемы придется отдельно приобрести:
Подготовка к проведению работ
Обрезание этой довольно громоздкой запчасти необходимо производить в несколько этапов. И первый из них – хорошая подготовка к процедуре. Итак, нам понадобится сам задний мост (как правило, с разборки – б/у, но в отличном состоянии, там его можно взять подешевле).
Далее – инструменты, которыми будем пользоваться для проведения работ: болгарка, сварка, тиски, стандартный кейс с необходимыми ключами, отвертками и прочими мелочами. Немаловажны также хорошие приборы для измерения точной длины обрезки. Для удобства выполнения задачи – подставки, на которых закрепляется деталь.Также о месте проведения работ: желателен сухой, хорошо освещенный и отапливаемый (если работаете в холодную пору года) гараж или бокс, с возможностью подключать сварку. Кажется все. Ах да, ну и ваше горячее желание произвести на свет самоделку для забавы или же – практических целей.
Метки: укорачиваем мост ваз для трактора переломки, делаем трактор переломку.
Комментарии 33
Хвостовик от классики на редукторе сальник какой поставил там же диаметр по меньше от коробки хвостовика тоже так хочу сделать ни как не могу разобратся сальником
Это фото укорачивание моста на старом тракторе, он уже продан.Тогда кстати я даже не задумывался об этом что сальник больше, при езде масло не вытекало почему то, может из-за того что обороты маленькие очень, так сильно не разбрызгивало его.
тогда попробую тоже так же поставить может не будет я думаю на флянец одеть трубку под диаметром сальника на герметик поставить будет держатся нет
Пробуйте, ничего страшного не вижу в этом.Только если чтобы мусор и пыль туда не залетало.Если уже не получится, тогда подумаете об сальнике.А что у вас не получается с родными хвостовика.Сейчас я делаю погрузчик и буду ставить передний короткий нивовский кардан от моста к мосту или у вас не полноприводный?
полноприводный будет так проще от коробки хвостовиком кардан соединить из за этого только так хочу сделать
привет на каробку какой диаметр шкив надо ставить есть 15см пойдет такой
Трактору скорость не нужна, чем больше тем тяговитее будет.В основном ставят от мотоблока нева 2-х ручейковый, примерно в диаметре 30см.
спасибо ясно а как на шлицы поставить
На первом тракторе нашел шкив с отверстием, которое плотно садилось на эти шлицы (но сам шкив был без шлицов), но на шкиве был контрирующий болт.Точно уже не помню, но вроде болгаркой проточил на валу под этот болт и все больше другим креплений не было.А так берешь серцевину (одны или сразу с двух сторон) от сцепления и привариваешь к шкиву и все.
спасибо по магазинам по бегаю по ищу шкив от мотоблока
Я позавчера искал в двух магазинах, хотя там запчастей нет на полках, а если спросить, про запчасти, то говорят есть запчасти, так вот искал себе шкив от мотоблока невы, но не было там, будем продолжать поиски.Может от компрессора что нибудь найду.
у нас здесь на мотоблок много запчастей выходные помищу
Я позавчера искал в двух магазинах, хотя там запчастей нет на полках, а если спросить, про запчасти, то говорят есть запчасти, так вот искал себе шкив от мотоблока невы, но не было там, будем продолжать поиски.Может от компрессора что нибудь найду.
ПРИВЕТ как думаешь китайский движок от мотоблока 6 5 лс подойдет потянет нет такой движок самые дешевые у нас 5 тр
Первый трактор у меня катался на 4-х сильном движке, но я им не пробовал снег чистить или пахать.А так в ютубе много у кого с 6,5 сильным движком.Возьми тот же советский мотоблок от которого ставят движки на трактора, там тоже 6-6,5 лошадок и ничего пашут и снег чистят.Конечно желательно помощнее ставить.
ну да помощнее цены кусаются посмотрим
У нас есть точка на рынке (магазины не беру в расчет, там дороговато.), вот там сколько лошадок, столько и стоит.Хочу взять 7-ми или 9-ти сильный движок.А там посмотрим, может на родном кататься будем.
Через все это я когда то прошёл. Если лепить из чего то лишь бы подешевле и кое как ехало, то на ремонты и переделки уйдёт больше времени и финансов. Знаю не по наслышке. После нескольких неудач умельцы просто бросали свой проект или получив кое какой опыт кардинально пределывали самоделку. Советую всем кто любит и умеет возиться с желез ками изучить само сделки, благо на ютюбе навалом роликов.
Работа с другими машинами
Чтобы максимально увеличить проходимость, отдают предпочтение рабочим частям не от ВАЗ, а от УАЗ. Вне зависимости от конкретной модели, чем меньше изменений в конструкцию подвески вносится, тем стабильнее и надежнее получится механизм. Ведь любители-механики не смогут так же точно и четко все рассчитать, подготовить, как опытные инженеры. Зато вполне допустимо собирать мини-трактор из разнородных частей. Известны решения, в которых задний мост берут от УАЗ, а передний от «Запорожца» 968 модели, обе детали придется обрезать.
Теперь посмотрим, как правильно укоротить мост от автомобилей из Ульяновска, присоединяемый к двум колесам назад. Из-за некоторых конструктивных отличий подход, который используют для комплектующих от ВАЗ, не годится. После извлечения полуосей нужно разрезать «чулок». В место разреза помещают специальную трубу, которая поможет выполнить центровку. Трубу надо аккуратно обварить, чтобы она не вываливалась наружу.
Полуось отрезают. Необходимое отверстие в ней делают при помощи токарного станка. Обварив с двух сторон, отрезают избыточный металл. На этом изготовление самодельного моста завершается. Останется только его правильно поставить и зафиксировать. Своими руками можно сделать мини-трактор и с мостом от «Нивы»
Что немаловажно, колесная формула такого аппарата — 4х4. А потому он идеально подходит для работы на сложном рельефе
Важно: стоит использовать по возможности детали от одного механизма. Тогда сборка заметно упростится.
Категорически нельзя использовать запчасти, которые износились или растрескались. А вот установка мостов от «Нивы» на раму того же автомобиля вполне допустима и даже желательна. Еще лучше будет, если оттуда же возьмут трансмиссию и раздаточный механизм. Опорную конструкцию спереди обычно оснащают ступицами от передних же колес. Такое решение позволяет смещать мост сразу в двух плоскостях.
Вполне можно брать мосты и от ГАЗ-24. Но надо будет усиливать конструкцию. Если автомобиль крайне редко упирается во что-нибудь, поскольку не прокладывает колею, то для мини-трактора это основной режим работы
Невнимание к такому моменту грозит разрушением моста и даже других деталей ходовой части
О том, как легко укоротить мосты и нарезать шлицы, смотрите в следующем видео.
Let’s block ads! (Why?)
Область применения

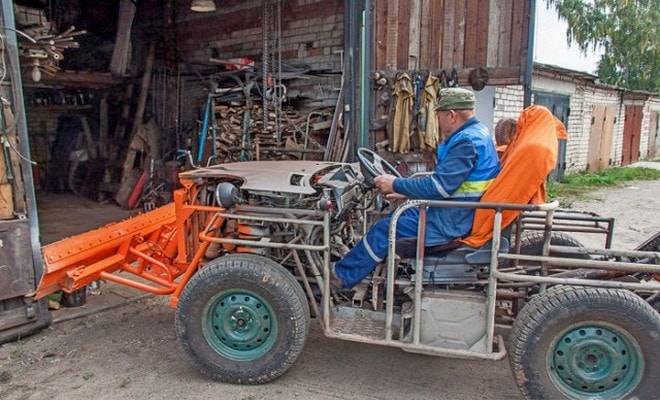

Полноприводный минитрактор, сделанный своими руками, обладает достаточно неплохими характеристиками проходимости, что дает ему возможность выполнять фактически тот же фронт работ, что и магазинные аналоги, такие как Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.
Безусловно, мощность самодельного агрегата может быть несколько слабее, но на уровне бытового использования данный факт практически незаметен.
Основной областью применения данного агрегата, выполненного своими руками, являются сельскохозяйственные работы. Под этим термином кроется достаточно широкий спектр, включающий в себя множество сопутствующих работ. Иными словами, самодельный минитрактор необходим для следующих целей:
В принципе, это основное предназначение минитрактора, для чего он и изготавливается. Но, его применение можно существенно расширить, если предусмотреть в его конструкции специальное соединение для дополнительного оборудования, навесного и прицепного типа.
Если все сделать правильно, то ваша самоделка может дополнительно выполнять следующие работы:
Как мы видим, минитрактор переломка классика 4х4 своими руками способен существенно облегчить жизнь любого сельского жителя, ведь с помощью данной техники становится возможным выполнение всего вида работ, которые требуется при грамотном ведении подсобного хозяйства.
Незаменимость самодельного агрегата обусловлена еще и тем, что при его изготовлении используется минимум вложений и средств, что очень важно для сельской местности. Более подробно о работе полноприводного минитрактора смотрите на видео:. Более подробно о работе полноприводного минитрактора смотрите на видео:
Более подробно о работе полноприводного минитрактора смотрите на видео:
Необходимые материалы и инструменты
Чтобы сделать трехколесный трайк из велосипеда, следует запастись следующими приспособлениями:
Для создания трехколесного велосипеда своими руками потребуются молоток, болгарка, сварочный инвертор, дрель, набор ключей. После набросок всех чертежей и схем следует заранее подготовить указанные материалы, инструменты. Если в планах сооружение вместительного багажного отдела, подготавливают дополнительно листы фанеры и ножовку. При желании агрегат комплектуют сигнальным звонком или клаксоном. Комфортность посадки обеспечивается за счет монтажа нового сиденья или установки специального чехла.
Как обрезать задний мост ВАЗ для минитрактора?
При самостоятельном конструировании агрегата из Жигулей, мы сталкиваемся с необходимостью укоротить мост ВАЗ для минитрактора. Это достаточно ответственный и сложный этап работы. Чтобы правильно провести укорачивание, для начала ознакомьтесь со схемой, на которой указаны все размеры будущей конструкции:
Последующие работы следует выполнять по такому алгоритму:
Для наглядности также предлагаем ознакомиться с видео, на котором подробно показано процесс укорачивания моста ВАЗ:
Для укорачивания переднего моста можно воспользоваться схемой, приведенной ниже:

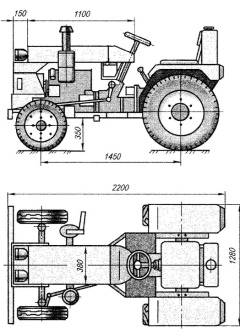

Какие чертежи понадобятся
Для того чтобы иметь четкий план работы над проектом постройки минитрактора, понадобятся его чертеж или эскиз. Они составляются исходя из требуемых параметров и тех сборочных единиц, которые нужно установить.
Сборка трактора в домашних условиях происходит из узлов мотоциклов, мотоблоков и автомобилей, бывших в употреблении. Поэтому чертежи составляются на основе тех агрегатов, которые есть в наличии.
Сначала рисуется схема, на которой размещаются двигатель, коробка передач, раздаточная коробка, шасси. Эти сборочные единицы выстраиваются согласно их конструктивных особенностей и размеров. Составляется кинематическая схема передачи крутящего момента от двигателя до ведущих колес. Затем на чертеже отображаются конструктивные особенности:
Остальные чертежи не так важны, как рамный чертеж, потому что они постоянно корректируются во время изготовления.
Конструктивные особенности
Применяется самодельный мотоблок чаще всего для выполнения несложных, но трудоемких работ:
Можно модернизировать любой мотоблок с двигателем ЗиД или каким-либо другим, сделать его на больших колесах, с ременным приводом.
Нередко народные умельцы предпочитают собирать заново такие агрегаты, используя старые запчасти от таких механических приспособлений:
Если человек владеет инструментом, разбирается в устройстве техники, то сделать мотоблок не представляет большого труда. По материальным затратам это может стоить минимальную сумму, тогда как цены на хороший агрегат начинаются от 300 долларов. Если все сделать правильно, новое устройство, созданное своими руками, может ничем не уступать по надежности и производительности импортным образцам типа мотоблоков «Кайман».
Нередко мастера применяют в качестве движков старые агрегаты от пилы «Дружба». При этом мотоблок является простым в управлении, с ним может работать даже непрофессионал или несовершеннолетний. Силовая установка способна выдержать значительные нагрузки, не заглохнув даже на малых скоростях.
Такой показатель важен при следующих работах:
Инструменты и материалы
Небольшой трактор существенно помогает в работе аграриев. Им можно обрабатывать землю приусадебных и дачных участков, собирать урожай. Большим преимуществом агрегата является то, что к нему можно подсоединять самое разное навесное оборудование. Компактный мини-агрегат всем хорош, только стоит он немалых денег. Даже китайские производители последние годы стали существенно поднимать цены. Поэтому некоторые умельцы делают небольшие агрегаты своими руками, и по качеству эти механизмы не уступают (иногда даже превосходят) заводские изделия.
Прежде чем начинать подобную работу, следует понять, как устроен тот или иной узел, как он работает, какие у него особенности. Такая техника в хозяйстве нужна, как правило, для 3-4 видов работ, поэтому при создании агрегата можно «расставлять акценты», например, усиливать раму (если на нее будет приходиться повышенная нагрузка) или ставить более широкие колеса, если основная работа будет происходить в поле.
Балку/мост можно сделать с дополнительными креплениями, так как нередко заводские аналоги не обладают необходимым коэффициентом прочности. Самодельный трактор может быть без кабины, но это не всегда оправдано, особенно во время работы в жаркое или холодное время года. ВОМ – это вал отбора мощности, который дает возможность работать навесным агрегатам. Виды валов:

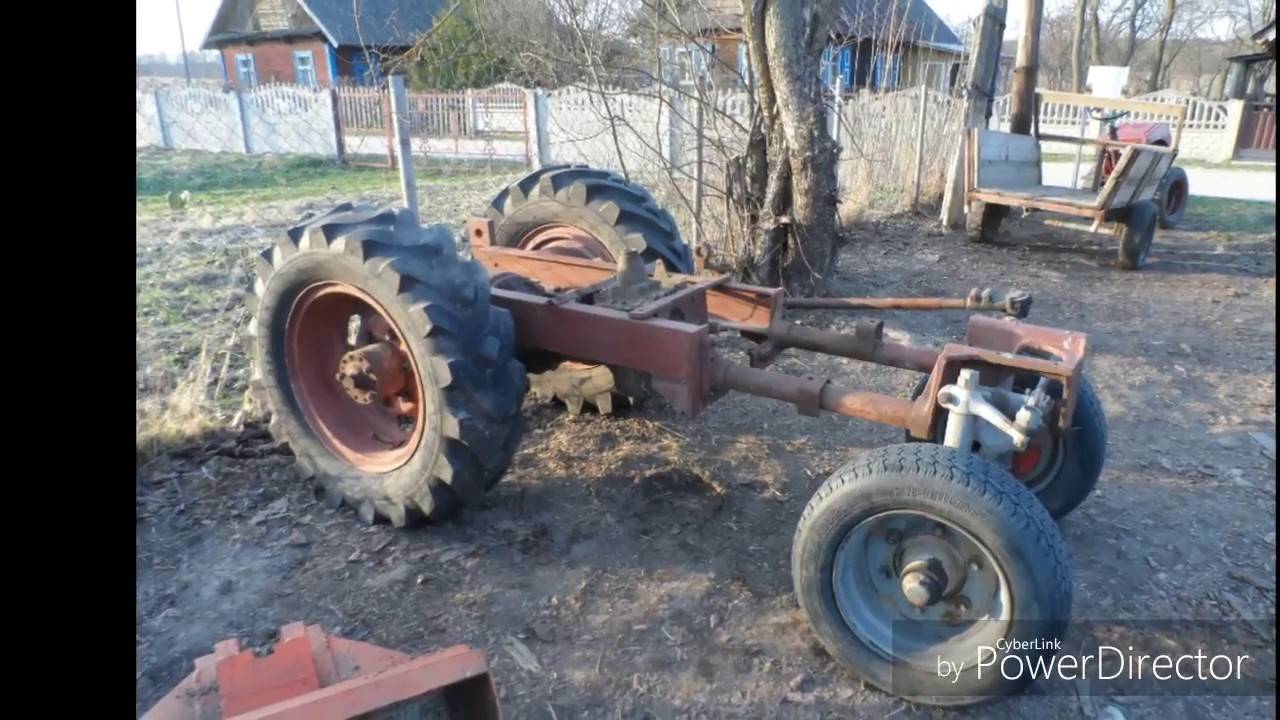

Раму можно сделать из уголков «6» или труб диаметром 45 мм. Для того чтобы конструкция была более устойчивой и прочной, по углам привариваются металлические пластины (толщина 6 мм). КПП можно взять от ВАЗа
Важно, чтобы в его рабочем состоянии было хотя бы три скорости передних и одна – задняя. Тягу можно «позаимствовать» от мотоколяски
Рулевая колонка подойдет вполне от отечественного авто типа «Запорожец». Также реально сделать мини-трактор с разными движками – как одноцилиндровым с воздушным охлаждением, так и четырехтактным карбюраторным. Такие силовые установки идеально подходят для создания сельхозтехники.
Выгода от создания своими руками миниатюрного трактора:
Из недостатков можно выделить:
Особенности
Передняя балка на мини-трактор чаще всего делается из ступицы и тормозных дисков.
Работа этой балки должна быть согласована с действием:

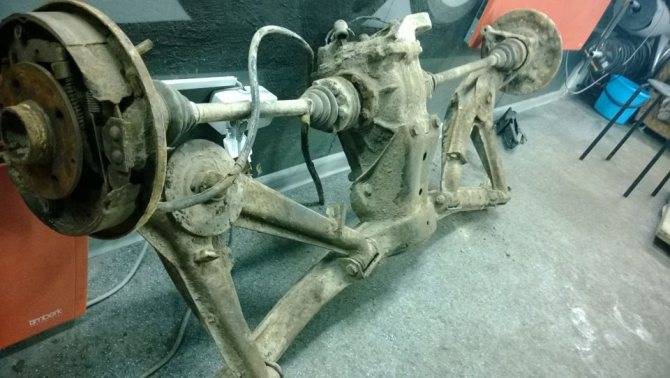

Но гораздо чаще вместо собранных самостоятельно балок используют специальные мосты от автомобилей ВАЗ.
Преимуществами такого решения оказываются:
Как показывает практика, сделанные без составления чертежей мини-тракторы:
Каждое изменение, затрагивающее ходовую часть, обязательно отражается на схеме. Необходимость укоротить мост возникает обычно тогда, когда меняются параметры рамы. Это решение позволяет существенно повысить потребительские характеристики транспортного средства
Что немаловажно, дополнительно экономится энергия. Отмечают также, что укорочение стандартного моста позволяет улучшить проходимость, и чем короче мост, тем меньше становится радиус, необходимый для разворота
По похожей схеме можно сделать мост, даже ведущий, на любой мини-трактор. Но если использовать балку, то можно отказаться от установки редуктора. В итоге конструкция упростится и удешевится. Ведь жигулевская балка уже по умолчанию содержит необходимый редукторный узел. Поперечные балки для миниатюрных тракторов изготавливаются с применением стальных уголков либо отрезков квадратных труб. При создании ведущего моста надо помнить, что именно им связывается мотор и спарка колес, а также передается на них вырабатываемое двигателем усилие. Чтобы эта связка работала нормально, предусматривается промежуточный карданный блок. От качества изготовления ведущего моста зависят:
Опорно-поворотные втулки, однако, делают уже из профилированных труб. Отрезки такого профиля дорабатывают с расчетом на установку подшипников. Для герметичного закрытия пригодятся крышки из стали СТ3. Сегмент, где размещены роликовые подшипники и обойма, приваривают к центру поперечной балки. Специальные болты позволят закрепить мост на втулки той же балки
Очень важно, чтобы болты были помощнее, иначе они не удержат конструкцию — потому люфт надо рассчитать тщательно заранее
