Как удлинить шлейф дисплея
CarPC — часть 9. Длинный LVDS шлейф своими руками
Привет всем!
Как говорилось ранее системный блок будет располагаться в бардачке, а дисплей на месте магнитолы, а это без натяжки около 80 см. На этом расстоянии очень большие помехи, затухание сигнала и т.д.
Провозился очень долго. Удлинял проводами, покупал плоский шлейф, не помогло, сплошной шум на матрице.
Его надо удлинять
После всех этих мучений принял кардинальные меры и решил собирать шлейa с нуля.

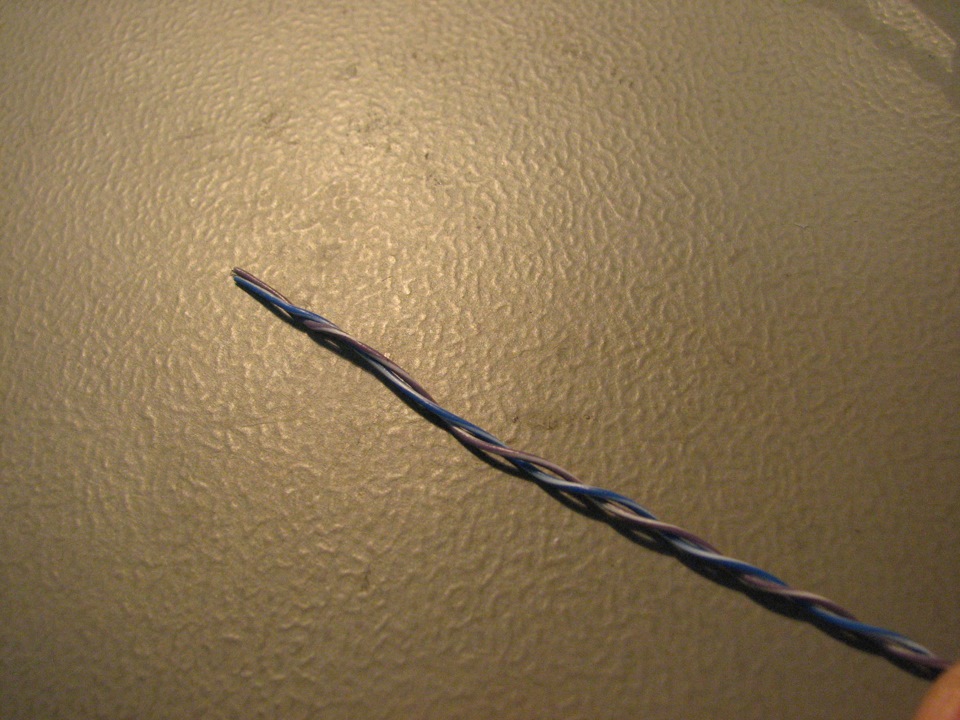

Были взяты тонкие многожильные провода. Скручивал витую пару закрепив один конец в тисках а другой в ручную дрель. Вот какая витая пара получилась.

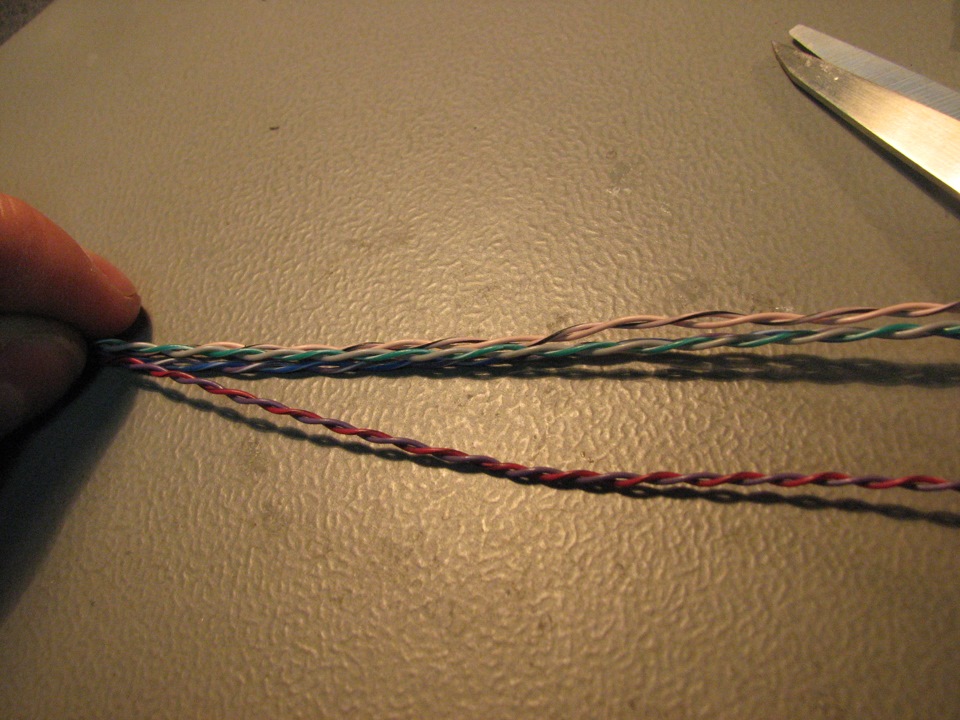

4 сигнальные пары готовы
их желательно упаковать в экран
4 сигнальные пары готовы
Остальные провода уложил и уже все вместе обтянул еще одним экраном. Длина шлейфа получилась 1 метр, слабо заметны помехи, скорее всего это из-за сопротивления проводов, укоротил
до 70 см. Изображение отличное.
Если экранировать каждую пару, то по технической документации протокола длина шлейфа возможна до 7 метров.
INCARMEDIA.RU
Технологии, мультимедиа, дизайн
Удлиняем кабель матрицы Asus eee PC 701.
Для установки нетбука в автомобиль в качестве CarPC был выбран Asus eee PC 700 в виду его дешевизны и доступности в магазинах. Единственной серьезной проблемой было вынести матрицу на расстояние метра от материнской платы. Для этого требовалось удлинить шлейф, соединяющий матрицу и материнскую плату ноутбука. Принятым решением было удлиннить 20 проводов, соединяющих разъемы. Для этого была снята оплетка с кабеля и припаяны удлиняющие провода. При проверке кабеля прозвонкой выяснилось, что все контакты замкнуты накоротко.
При более детальном рассмотрении проблемы были изучены разъемы шлейфа матрицы Asus eee PC 701.
Провода обжимаются спец инструментом на вставке, заливаются компаундом и вставляются в главный разъем.
На фото видно сигнальный провод коаксиального кабеля толщиной с человеческий волос, даже припаяв к проводу для удлиннения, место пайки может запросто порваться, этот вариант нам не подходит.
На фото подготовленные обжатые коаксиальные провода из разобранного разъема шлейфа матрицы.
Пластиковая вставка с пазами для проводов с шагом 0,5 мм вид сверху.
Пластиковая вставка с пазами для проводов с шагом 0,5 мм вид снизу.
Так же было принято решение использовать для удлиннения готовый шлейф длинной 1 метр. Был закуплен шлейф многожильных проводов с шагом около 0,7 мм. Для того, чтобы проводники уложились в пазы на пластиковой вставке, потребовалось в каждом из 20-ти многожильных проводов, состоящих из 7 жил, удалить 4 жилы, оставив 3 жилы, скрутить их.
Подготовленный шлейф для укладки в пазы.
Разобранный разъем и подготовленный шлейф для удлиннения сигнального провода матрицы.
Придумана технология позволяющая закрепить и спозиционировать провода во время укладки в желоба пластиковой вствки разъема. На стол наклеена изолента, полоска длинной около 15 см, справа, сверху нее 2-х сторонний скотч толщиной 0,5 мм.
Снимаем защитную пленку с 2-х стороннего скотча.
Укладываем на 2-х сторонний скотч подготовленный шлейф и пластиковую вставку на расстоянии около 6-7мм от изоляции проводов шлейфа.
Позиционируем в желобке, натягиваем и закрепляем на скотче каждый проводок 20-ти пинового шлейфа.
Готовим 2-х компонентный быстрозастывающий эпоксидный клей для фиксации проводков в разъеме и на шлейфе.
Аккуратно заливаем шлейф примерно на 10 мм и часть разъема клеем толщиной не более 2 мм. Заливаем клей так, чтобы он не попал в желобки в которые уложены проводники, в противном случае на главном разъеме не будет контакта.
После застывания эпоксидного клея берем острый резак и отрезаем лишние выступающие проводки, оставляем их торчать на размер по пластиковую защелку.
Отрезанны лишние провода на разъеме.
Далее слева отклеиваем от стола изоленту и потянув за ее конец влево аккуратно отклеиваем ее вместе со шлейфом от стола. Тянуть изоленту необходимо влево, как бы из под шлейфа. Потянув изоленту вверх мы можем сломать залитый эпоксидным клеем разъем. Далее слегка прогрев изоленту аккуратно отклеиваем ее вместе с 2-х сторонним скотчем от шлейфа и разъема. Загибаем торчащие проводники в желоба пластиковой вставки. Под лупой проверяем отсутствие замыканий и убеждаемся, что каждая скрутка из 3-х жил лежит в своем желобке.
Далее нам потребуется вставить вставку в разъем.
На фото видны контактные штыри, они будут касаться проводников на вставке обеспечивая электрический контакт.
Вставляем вставку в разъем. Вставка должна уйти на уровень с разъемом.
Вставка вставлена в разъем, контакт обеспечен.
Готовые разъемы с метровым шлейфом для матрицы Asus eee PC 701.
После изготовления удлинителя шлейфа для матрицы нетбука он был проверен, подключением к плате и к контроллеру матрицы, качество картинки не ухудшилось. Шлейф с многожильными проводниками достаточно гибкий и качественный.
Как удлинить шлейф дисплея
INCARMEDIA.RU — Удлиняем кабель матрицы Asus eee PC 701
Удлиняем кабель матрицы Asus eee PC 701.
Для установки нетбука в автомобиль в качестве CarPC был выбран Asus eee PC 700 в виду его дешевизны и доступности в магазинах. Единственной серьезной проблемой было вынести матрицу на расстояние метра от материнской платы. Для этого требовалось удлинить шлейф, соединяющий матрицу и материнскую плату ноутбука. Принятым решением было удлиннить 20 проводов, соединяющих разъемы. Для этого была снята оплетка с кабеля и припаяны удлиняющие провода. При проверке кабеля прозвонкой выяснилось, что все контакты замкнуты накоротко.
При более детальном рассмотрении проблемы были изучены разъемы шлейфа матрицы Asus eee PC 701.
Оказалось, что используемые разъемы фирмы I-PEXV — разборные. Разборка разъемов шлейфа матрицы показала, что используются коаксиальные провода для передачи сигнала, имеющие снаружи оплетку, соединенную с общей шиной.
Провода обжимаются спец инструментом на вставке, заливаются компаундом и вставляются в главный разъем.
На фото видно сигнальный провод коаксиального кабеля толщиной с человеческий волос, даже припаяв к проводу для удлиннения, место пайки может запросто порваться, этот вариант нам не подходит.
На фото подготовленные обжатые коаксиальные провода из разобранного разъема шлейфа матрицы.
Пластиковая вставка с пазами для проводов с шагом 0,5 мм вид сверху.
Пластиковая вставка с пазами для проводов с шагом 0,5 мм вид снизу.
Так же было принято решение использовать для удлиннения готовый шлейф длинной 1 метр. Был закуплен шлейф многожильных проводов с шагом около 0,7 мм. Для того, чтобы проводники уложились в пазы на пластиковой вставке, потребовалось в каждом из 20-ти многожильных проводов, состоящих из 7 жил, удалить 4 жилы, оставив 3 жилы, скрутить их.
Подготовленный шлейф для укладки в пазы.
Разобранный разъем и подготовленный шлейф для удлиннения сигнального провода матрицы.
Придумана технология позволяющая закрепить и спозиционировать провода во время укладки в желоба пластиковой вствки разъема. На стол наклеена изолента, полоска длинной около 15 см, справа, сверху нее 2-х сторонний скотч толщиной 0,5 мм.
Снимаем защитную пленку с 2-х стороннего скотча.
Укладываем на 2-х сторонний скотч подготовленный шлейф и пластиковую вставку на расстоянии около 6-7мм от изоляции проводов шлейфа.
Позиционируем в желобке, натягиваем и закрепляем на скотче каждый проводок 20-ти пинового шлейфа.
Готовим 2-х компонентный быстрозастывающий эпоксидный клей для фиксации проводков в разъеме и на шлейфе.
Аккуратно заливаем шлейф примерно на 10 мм и часть разъема клеем толщиной не более 2 мм. Заливаем клей так, чтобы он не попал в желобки в которые уложены проводники, в противном случае на главном разъеме не будет контакта.
Залитый клеем шлейф и разъем — вид сбоку.
После застывания эпоксидного клея берем острый резак и отрезаем лишние выступающие проводки, оставляем их торчать на размер по пластиковую защелку.
Отрезанны лишние провода на разъеме.
Далее слева отклеиваем от стола изоленту и потянув за ее конец влево аккуратно отклеиваем ее вместе со шлейфои от стола. Тянуть изоленту необходимо влево, как бы из под шлейфа. Потянув изоленту вверх мы можем сломать залитый эпоксидным клеем разъем. Далее слегка прогрев изоленту аккуратно отклеиваем ее вместе с 2-х сторонним скотчем от шлейфа и разъема. Загибаем торчащие проводники в желоба пластиковой вставки. Под лупой проверяем отсутствие замыканий и убеждаемся, что каждая скрутка из 3-х жил лежит в своем желобке.
Далее нам потребуется вставить вставку в разъем.
Для этого фиксируем разъем между 2-х соединенных вместе пластиковых брусков. Если разъем не зафиксировать таким образом — вставляя вставку можно выдавить контактные площадки разъема.
На фото видны контактные штыри, они будут касаться проводников на вставке обеспечивая электрический контакт.
Вставляем вставку в разъем. Вставка должна уйти на уровень с разъемом.
Таким же образом собираем 2-ой разъем, прозваниваем контакты, и убедившись что все 20 контактов прозваниваются, заливаем эпоксидным клеем часть разъема, вставки и шлейфа для еще большей фиксации. Толщина слоя клея недолжна превышать 1-2 мм, иначе потом не вставить разъем в разъем на материнской плате.
Вставка вставлена в разъем, контакт обеспечен.
Готовые разъемы с метровым шлейфом для матрицы Asus eee PC 701.
После изготовления удлинителя шлейфа для матрицы нетбука он был проверен, подключением к плате и к контроллеру матрицы, качество картинки не ухудшилось. Шлейф с многожильными проводниками достаточно гибкий и качественный.
Привет всем!
Как говорилось ранее системный блок будет располагаться в бардачке, а дисплей на месте магнитолы, а это без натяжки около 80 см. На этом расстоянии очень большие помехи, затухание сигнала и т.д.
Провозился очень долго. Удлинял проводами, покупал плоский шлейф, не помогло, сплошной шум на матрице.
Его надо удлинять
После всех этих мучений принял кардинальные меры и решил собирать шлейa с нуля.
Были взяты тонкие многожильные провода. Скручивал витую пару закрепив один конец в тисках а другой в ручную дрель. Вот какая витая пара получилась.
4 сигнальные пары готовы
их желательно упаковать в экран
4 сигнальные пары готовы
Остальные провода уложил и уже все вместе обтянул еще одним экраном. Длина шлейфа получилась 1 метр, слабо заметны помехи, скорее всего это из-за сопротивления проводов, укоротил
до 70 см. Изображение отличное.
Если экранировать каждую пару, то по технической документации протокола длина шлейфа возможна до 7 метров.
Очень удобные шлейфы. Покупаем уже не первый раз по 10 штук. В различных магнитолах использовали
Написать отзыв
Доставка по всей России от 150 руб — положите товар в корзину и увидите стоимость и способы доставки конкретно в ваш населенный пункт.
Для того чтобы купить — «Шлейф удлинитель-переходник для тачскринов автомагнитол 2 в 1 — 105мм» в Омске, позвоните по телефону 8-965-875-4784
Предварительная стоимость доставки товара:
| Доставка первым классом почты России — для заказов по предоплате() | 150 руб. |
| Доставка первым классом почты России – с оплатой заказа при получении на почте( Возможен способ оплаты при получении на почте. Почта также берет дополнительную комиссию за услугу! ) | 250 руб. |
| Доставка курьерской службой «СДЭК»(При предварительной оплате заказа. Цена указана минимальная с учетом забора груза. Возможность доставки в Ваш город, а также стоимость, уточняйте на официальном сайте cdek.ru. Стоимость доставки оплачивается ТК при получении груза!) | 600 руб. |
| Доставка курьерской службой «EMS»(При предварительной оплате заказа. Возможность доставки в Ваш город, а также стоимость, уточняйте на официальном сайте pochta.ru. Стоимость доставки оплачивается до отправки заказа!) | 600 руб. |
| Доставка ТК «Энергия» — только для ОПТовых заказов(При предварительной оплате заказа. Цена указана примерная с учетом забора груза. Возможность доставки в Ваш город, а также стоимость, уточняйте на официальном сайте nrg-tk.ru. Стоимость доставки оплачивается ТК при получении груза! RU : 0 Кг.) | 600 руб. |
| Доставка ТК «КИТ» — только для ОПТовых заказов(При предварительной оплате заказа. Цена указана примерная с учетом забора груза. Возможность доставки в Ваш город, а также стоимость, уточняйте на официальном сайте tk-kit.ru. Стоимость доставки оплачивается ТК при получении груза!) | 600 руб. |
Для того, чтобы купить дешевле, есть несколько способов:
1) Разместите ссылку на товар у себя в блоге или на форуме. При оформлении заказа укажите ссылку в комментарии к заказу.
2) При покупке от 5 штук мы Вам сделаем дополнительную скидку либо оптовую цену.
3) Если Вы наберете товаров на сумму от 5000 руб, то цены будут автоматически пересчитаны по оптовым.
мысли про скрытый видеорегистратор
Поэтому озаботился я проблемой установки скрытого видеорегистратора. Посмотрев, решил, что чего-то уж больно много просят за надпись «скрытый», к тому же у большинства выносная камера всё равно таких размеров, что привлечь любопытных может запросто. Поэтому принял решение раздербанить какой-нибудь недорогой регистратор, удлинить шлейф на камеру и кинуть основной блок в бардачок. Как раз на A6 сдох регистратор, а так как он имел подключение в прикуривателе в багажнике и вторую камеру на пятой двери, то было решено найти и купить такой же, чтобы не перетягивать все провода. Дайте две! 🙂

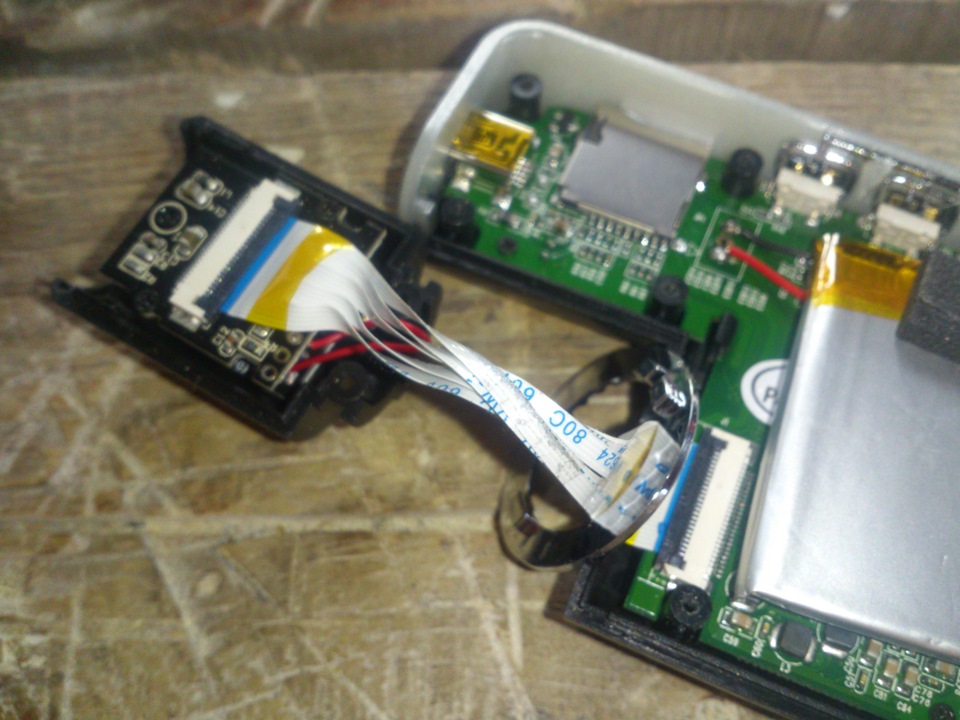

Далее, вскрыв мертвый регистратор, увидел короткий шлейф на камеру.
Приехала пара одинаковых.
Сначала хотел распаять сам, но увидев микроскопические масштабы бедствия, решил не заниматься мазохизмом, а поискать шлейфы. Братья наши китайцы, естественно, предлагают шлейфы любых конфигураций, хоть до луны раскатают=) Померил я параметры (количество жил, зазоры, толщину и тип подключения) и заказал несколько двухметровых хлыстов. После недолгого ожидания приехали ко мне шлейфы. Радостно разобрав новый регистратор и раскатав длинный шлейф, всё подключил, включил и получил… фигу. А почему? Потому что длинный хвост не позволяет гнать 720p в своём внутреннем формате и на экране только белая засветка. Ну, ничего не поделаешь, подумал я, надо укорачивать. Т.е. мазохизмом всё же пришлось заняться — поди зачисть шлейф под поджим! Сначала укоротил на полметра, потом еще и еще, пока не увидел картинку с камеры на дисплее. Но она через несколько секунд замирала и начинала дёргаться. В low quality всё было хорошо, но полметра всё равно до бардачка не достанет и я укоротил до 20 см. Всё стало как положено.
Такая длина позволяет запихнуть блок регистратора прямо в плафон освещения салона, чем я и займусь где-то через неделю. А пока я протянул провод питания и повесил заднюю камеру, чтобы потом меньше мучиться. А еще есть usb конец, который я кинул на магнитолу, чтобы скачивать, хранить, копировать и смотреть видео прямо на андроиде.
Ремонт гибкого пленочного шлейфа к жк дисплею приборной панели.
Обратился ко мне товарищ с просьбой помочь заменить шлейф гибкий на жк дисплее приборки. От старости шлейф рассохся и отклеился. Многие пытаются восстановить его путем прогрева. Это временное решение и через 1-2 месяца жк опять частично тухнет. Решение проблемы одно — замена шлефа. Можно купить готовый ремкомплект, но не всегда можно найти нужный, и хорошего качества.
Собственно товарищем был куплен ремкомплект. Контактные дорожки на нем совпадали, а вот сам рисунок дорожек был в зеркальном отражении. Но это мелочи. Начал их клеить. Клеится они просто, путем прогрева и прижимания. Но их качество оказалось ужасным и шлейфы подпалились от нагретого стекла…
Ремкомплект испорчен, нужно делать новый. Почитав инет на предмет восстановления шлейфов, пришла идея сделать новый шлейф из медицинского пластыря и проволоки.
На листе бумаги отмечаем шаг контактов, потом закрепляем пластырь клеем вверх на листе.
Пластырь лучше подобрать по ширине шлейфа, но можно просто внахлест узкие склеить. Далее берем многожильный провод и распускаем его. Нарезаем кусочки с запасом и наклеиваем на пластырь параллельно друг другу с заданным шагом.
После того как все проводники наклеены, сверху клеем пластырь. Получаем гибкий шлейф.
Далее берем жк дисплей, закрепляем его и совместив контакты крепим шлейф. При помощи токопроводящего клея, приклеиваем контакты к стеклу. Клей нужно наносить ооочень мало, он растечется.
Затем заклеиваем сверху куском пластыря, тем самым дополнительно фиксируем.
Переворачиваем конструкцию и куском пластыря дополнительно фиксируем с обратной стороны.
Все. Шлейф подключен к жк дисплею и готов к дальнейшему монтажу. В моем случае вся эта конструкция припаивалась к плате прборки.
