Как удлинить полотно сенокосилки
Как удлинять полотно сегментной косилкой к.с 2.1?
Всем привет. Кто-нибуть удлинял полотно сегментной косилкой к.с 2.1
КОММЕНТАРИЕВ (4)
Похожие посты
Как переделать косилку сегментную с боку трактора на лонжерон?
Всем привет,нужен совет,хочу заморочится переделать косилку сегментную с боку трактора (на лонжерон) может кто делал,пришлите фото пожалуйста
Почему постоянно забивает башмак второго полотна двухбрусной косилки?
Всем привет. Постоянно забивает башмак второго полотна двухбрусной косилки. В чём причина?
Если косить сено на т 40 сегментной косилкой, какой у него расход топлива в час будет?
Доброе утро. Подскажите, вот такой вопрос: если косить сено на т 40 сегментной косилкой, какой у него расход топлива в час будет?
Какая лучше на т- 40 АМ сенокосилка, роторная или сегментная?
Добрый день, посоветуйте на т- 40 АМ сенокосилку. Роторная или сегментная??Заранее спасибо.
На что обратить внимание при покупке сегментной косилки?
Буду очень благодарен
Как восстановить документы на трактор?
Привет всем! Не подскажете кто как восстанавливал доки на трактор?
Дт-75 без сервомеханизма. как на фото, с двигателем А-41. Как стоят тяги сцепления? Поменял смд на А-41, старые тяги не подходят.
Всем привет Нужна срочная помощь ребята У кого дт-75 как на фото, с двигателем А-41. Можете прислать фото тяг сцепления, пожалуйста. Не могу поставить, поменял смд на А-41, старые тяги не подходят. У меня без сервомеханизма
Почему на мтз 80 не держит цилиндр задней навески? Распред и цилиндр новые. С ГСВ может быть еще проблема? Как его правильно отключить?
Всем доброго. Такая проблема-на мтз 80 не держит цилиндр задней навески. Распред и цилиндр новые. Говорят, что в ГСВ может быть еще проблема? Как его правильно отключить?
как выпрямить бруса косилка кзн
косилка кзн ремонтПодробнее
Ремонт и регулировка сегментной косилки. Покос травы трактором Т-25Подробнее
Косилка КС 2,1 Устранение обрыва пятки ножаПодробнее
Ремонт, настройка и регулировка косилки сегментной кс 2,1Подробнее
Тюнинг. Доработка косилки КС-2.1Подробнее
Ремонт косилки КСН 2 1, Часть 3.Подробнее
Косилка сегментная КС-2.1 часть 2. Настройка и работа. Segment mowerПодробнее
Роторная косилка. Решение проблемы с поднятием бруса.Подробнее
Ремонт косилки КСН 2.1, Ч. 2.Подробнее
Сегментная косилка,хитрости заточкиПодробнее
Косилка КС 2,1 Замена пальца привода косогонаПодробнее
Сегментная косилка КСФ-2.1, первый выход после переделки!, Сенокос 2019Подробнее
ПОЧЕМУ ОТРЫВАЕТ ПЯТКУ. Настройка косилки КСН 2.1Подробнее
Косилка сегментная КСФ-2.1Подробнее
косилка сегментная обзор переделкиПодробнее
Косилка КС-2.1 Режущий аппарат разборка (2021)Подробнее
Как удлинить полотно сенокосилки
Сообщение Oleg » 20 июн 2010, 21:39
На носу секонос, вот приобрел себе такую, может кто пользуется, буду рад и напрямую заинтересован в обсуждении
Косилка лохматого года выпуска, рама чугунная, но говорят, именно этим такие косилки и ценны, переживет любого хозяина. Цеплять буду на Т-25. Вроде в рабочем состоянии, все крутится, все двигается, но перебирать и менять расходники буду обязательно.
Сообщение Тимур » 20 июн 2010, 21:42
Сообщение Asterix » 20 июн 2010, 23:36
Сообщение Oleg » 20 июн 2010, 23:45
Сообщение Иванович » 21 июн 2010, 03:33
Сообщение Oleg » 21 июн 2010, 08:04

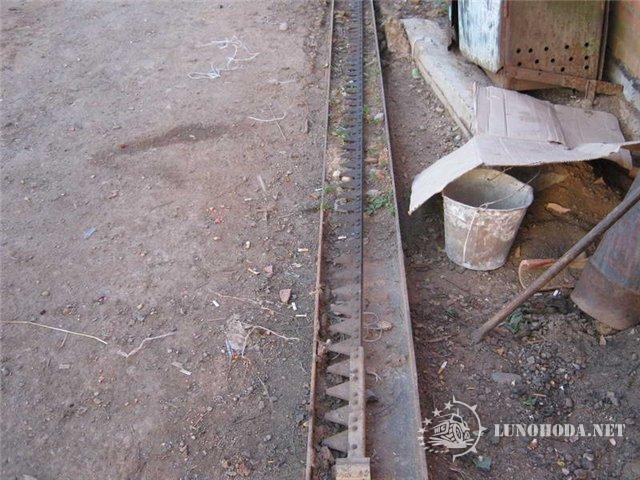

этого добра мне с косилкой надавали море. Кроме того привез еще новое от какой-то косилки, длина метра 4. На фото внутри швеллера лежит.
Сообщение ztaurus » 21 июн 2010, 08:59
Сообщение Саня » 21 июн 2010, 11:42
Я ради любопытства на запчасти к ней присматривался, ценник космический.
Наладка сенокосилок
В заготовке кормов важная роль принадлежит правильной подготовке сеноуборочной техники. Изношенность косилок ставит перед ремонтниками сложные задачи. Чтобы их успешно решить приводим некоторые сведения по их ремонту, наладке и использованию. При этом обращаем внимание, прежде всего, на рабочие органы, техническое состояние которых за годы реформ доведено до крайней изношенности.
Показатели качества работы
1. Высота среза. Она должна соответствовать заданной. Допустимое отклонение1см.
2. Качество среза. Стебли надо срезать без разрыва, смятия и теребления.
3. Чистота полосы после отвальной доски. На этой полосе не должно быть скошенной травы.
4. Качество прокосов. Срезанная трава должна равномерно укладываться на землю в прокосы. Не допускается образование наволок и приминание срезанной и несрезанной травы.
5. Равномерность высоты стерни. Несрезанная часть стеблей должна быть одинаковой. Не допускается образование несрезанных «гривок» травы по границе смежных проходов режущих аппаратов.
Технические требования и наладка
1. Положение пальцев на пальцевом брусе.
2. Расстояние между пальцами.
Оно должно быть постоянным и равным 76,2 мм. Добиваются подгибом пальцев. Допустимое отклонение 3 мм.
3. Величина зазора между упорами пальцев.
Этот зазор не должен превышать 0,3 мм. При большем зазоре ослабляется крепление пальцев на пальцевом брусе, что приводит к увеличению зазоров между сегментами и пальцами, обуславливая ухудшение качества среза травы, и может стать причиной поломки ножа или пальцев. Устраняют оттяжкой упоров пальцев без нагревания.
4. Положение сегментов на ножевой полосе.
Сегменты должны располагаться в одной плоскости. Допустимое отклонение по вершинам сегментов не должно превышать 0,3 мм. Добиваются рихтовкой ножевой полосы или сегментов. При большем отклонении затрудняется регулировка зазора между сегментами и пальцами.
5. Положение сегментов кожа относительно пальцев.
Зазор между режущими кромками сегментов и пальцев должен быть: по вершинам сегментов 0-0,3 мм, а по основанию их 0,3-1 мм. При малых зазорах происходит преждевременный износ сегментов и противорежущих пластин пальцев, повышается сопротивление перемещению ножа в пальцевом брусе, что в свою очередь ведет к поломке деталей режущего аппарата и механизма его привода. При больших зазорах происходит ухудшение качества среза, что может стать причиной увеличения высоты среза и недобора урожая сена. Добиваются необходимых зазоров подгибом пальцев. Зазор по основанию сегментов часто уменьшается до недопустимого минимума из-за износа пластин трения. В таком случае пластины трения поворачивают на 180°, если они оборотные, или заменяют новыми.
6. Положение направляющей головки ножа.
Зазор между пяткой головки ножа и направляющей не должен превышать 0,3 мм. При большем зазоре на поверхности поля у внутреннего башмака остаются «гривки» плохо срезанной травы. Регулируют с помощью прокладок.
7. Положение прижимов ножа.
Зазор между прижимами и сегментами ножа не должен превышать 0,3 мм. При большем зазоре ухудшается качество среза растений, а при упоре прижима о сегмент преждевременно изнашиваются их рабочие поверхности, и повышается сопротивление перемещению ножа в пальцевом брусе. Регулируют подгибом носков прижимов или с помощью регулировочных пластин, устанавливаемых между прижимами и пластинами трения.
8. Положение пластин трения.
Пластины трения должны касаться сегментов. Добиваются подгибанием их или с помощью прокладок, устанавливаемых между пластинами трения и пальцевым брусом. Допустимый зазор не более 0,3 мм. Пластины трения дополнительно должны касаться заднего торца ножевой полосы. Регулируют смещением пластин трения за счет увеличенного диаметра отверстий под болты крепления. При наличии зазора ухудшается качество среза растений и возможна поломка ножевой полосы в этом месте из-за появления усталостных явлений в металле вследствие многократных перегибов.
В крайних положениях ножа середины сегментов не должны доходить до середины пальцев с обеих сторон на одну и ту же величину, так как ход ножа меньше, чем расстояние между пальцами. Допустимое отклонение не должно превышать 3 мм. При нарушении этого условия ухудшается качество среза растений с той стороны пальца, куда сегмент не доходит на величину большую, чем положено. Добиваются изменением длины шатуна. Перебег в сторону внешнего башмака не допускается, так как при постановке режущего аппарата в транспортное положение шатун станет враспор, и поднять вертикально пальцевой брус будет невозможно.
10. Забег внешнего башмака.
В работе режущий аппарат должен двигаться фронтально. Это достигается за счет забега внешнего башмака вперед в пределах 35-55 мм (по крайним пальцам) при неработающей косилке. Тогда в работе все мертвые зазоры в сочленениях механизма подвески будут выбраны, и режущий аппарат расположится фронтально. Добиваются изменением длины растяжки, а также разворотом пальцевого бруса с помощью эксцентриковой втулки.
11. Крепление тяговой штанги на цапфе рамы.
При ремонте косилок на этот момент обычно не обращают внимания. Наличие же большой изношенности в этом сочленении становится основной причиной преждевременного выхода со строя деталей режущего аппарата. Радиальный люфт в этом сочленении не должен превышать 1 мм.
13. Наклон пальцевого бруса.
14. Положение стеблеотводов.
Их положение подбирают таким, чтобы высокие стебли через них не переваливались, а низкие во всех случаях отводились. Это необходимо для того, чтобы в полосе движения отвальной доски не оказывалась срезанная трава, которая впоследствии будет притоптана колесами трактора, перекатывающимися по этой полосе, или попадет под воздействие головки ножа и приведет к забиванию режущего аппарата при последующем проходе косилки. Регулируют подгибом стеблеотводов.
15. Положение шатуна относительно ножа.
В горизонтальной плоскости линия шатуна должна быть параллельна ножевой полосе. При появлении непараллельности появляется биение ножа вперед-назад, что приводит к преждевременному выходу со строя деталей режущего аппарата и механизма привода ножа. Добиваются изменением длины растяжки и с помощью эксцентриковой втулки.
16. Степень натяжения клиновых ремней (пружин) предохранительного устройства.
При излишнем натяжении ремней происходит их преждевременный износ и возможны поломки режущего аппарата и механизма привода ножа при попадании между сегментами и пальцами посторонних предметов, или при зарывании режущего аппарата в землю. При слабом натяжении появляется большое проскальзывание ремней, что приводит к их преждевременному выходу со строя и к ухудшению качества работы режущего аппарата из-за уменьшения скоростей резания. Поэтому ремни натягивают возможно меньше, но чтобы пробуксовывание их на шкиве (срабатывание предохранительной муфты) было в пределах нормы, обеспечивая нормальную частоту вращения кривошипного вала. Повышенная температура шкивов сигнализирует о слабом натяжении ремня.
17. Степень натяжения уравновешивающей пружины.
Ее натягивают настолько, чтобы давление на внутреннем башмаке было минимальным, но в работе он не должен отрываться от поверхности поля. При слабом натяжении пружины на рыхлых участках поля башмак, а значит и режущий аппарат, будет зарываться в землю, что может стать причиной поломок деталей косилки. При излишнем натяжении режущий аппарат будет временами подниматься, что станет причиной потерь выращенной массы за счет повышенной высоты среза.
18. Длина тяги главного шарнира.
С изменением ее длины меняется давление на внешнем башмаке пальцевого бруса. Принцип регулировки такой же, как и для внутреннего башмака. Обычно считается подбор длины тяги правильным, если при подъеме режущего аппарата внутренний башмак будет отрываться от земли примерно на 100-150 мм раньше, чем внешний.
Косилка. Страница 171 из 234
Александр, благодарю за фото все четко видно. Можно узнать длину и ширину тяги. и фото качающегося механизма.
Длинна 34см,ширина 5см, толщина1см._ по центру отверстий 29,5см.
Видимо имеется ввиду пальцы, вместе с косой системы «Шумахер». Как-то так.
Да именно так если ничего нет лучше.И косить будет под бритву.А кожух на нижний шкивок надо примастырить както.
Помогите мне советом, как мне соединить где под цифрой (1) там шарниры надо делать или цельным ее заварить, и под цифрой (2) как протянуть штангу, т.е как ее на раме закрепить, ото замучился думать.
Помните, тишина — иногда самый лучший ответ на вопросы.
Помните, не получить желаемого — это иногда и есть везение
Помогите мне советом, как мне соединить где под цифрой (1) там шарниры надо делать или цельным ее заварить, и под цифрой (2) как протянуть штангу, т.е как ее на раме закрепить, ото замучился думать.
Помогите мне советом, как мне соединить где под цифрой (1) там шарниры надо делать или цельным ее заварить, и под цифрой (2) как протянуть штангу, т.е как ее на раме закрепить, ото замучился думать.
Мне кажется рама хлипкая.
Помогите мне советом, как мне соединить где под цифрой (1) там шарниры надо делать или цельным ее заварить, и под цифрой (2) как протянуть штангу, т.е как ее на раме закрепить, ото замучился думать.
Да не рама сама то будет что надо, только вот надо там где нарисовал делать шарниры, или заварить ее к раме намертво.
Помните, тишина — иногда самый лучший ответ на вопросы.
Помните, не получить желаемого — это иногда и есть везение
Помогите мне советом, как мне соединить где под цифрой (1) там шарниры надо делать или цельным ее заварить, и под цифрой (2) как протянуть штангу, т.е как ее на раме закрепить, ото замучился думать.
Да не рама сама то будет что надо, только вот надо там где нарисовал делать шарниры, или заварить ее к раме намертво.
Лучше на шарнирах и гц для подъёма бруса. Намертво, нужно делать другую раму
Сегодня заснял.
Понятно у меня такая была, вот теперь другую варю, Вам надо где я нарисовал вам ставить колесо с пружиной, пружину себе варил от королки с чашечками с ними она всю вибрацию убирает, и не будет колбасить всю раму
Помните, тишина — иногда самый лучший ответ на вопросы.
Помните, не получить желаемого — это иногда и есть везение
Понятно у меня такая была, вот теперь другую варю, Вам надо где я нарисовал вам ставить колесо с пружиной, пружину себе варил от королки с чашечками с ними она всю вибрацию убирает, и не будет колбасить всю раму
Это косилка знакомого, он каждый год делает новую из остатков старой
Тема Забайкалье https://fermer.ru/forum/obshchenie-regionov/160106
Со временем сегменты тупятся, их малось подправиш на точиле и как новые.
Со временем сегменты тупятся, их малось подправиш на точиле и как новые.
Со временем сегменты тупятся, их малось подправиш на точиле и как новые.
Может сегменты не той системы, он их и подгонял к косилке. Или имеете в виду серповые( с насечкой)? Без затылков это с комбайна, их ставить можно но не под прижимы.
Со временем сегменты тупятся, их малось подправиш на точиле и как новые.
Может сегменты не той системы, он их и подгонял к косилке. Или имеете в виду серповые( с насечкой)? Без затылков это с комбайна, их ставить можно но не под прижимы.
Бред какой то стачивать насечку. Серповые сегменты лучше простых, простыми только дутки рубить, перо с них соскальзывает, а на серповых трава за каждый зубчик цепляется и не выскальзывает. Хорошие сегменты с насечкой снизу
Со временем сегменты тупятся, их малось подправиш на точиле и как новые.
Может сегменты не той системы, он их и подгонял к косилке. Или имеете в виду серповые( с насечкой)? Без затылков это с комбайна, их ставить можно но не под прижимы.
Есть сегменты с мелкой насечкой не знаю с чего такие по моему с комбаинов каких то вот эта мелкая насечка на зеленой, сырой лесной траве забивается и не косит. А если насечка крупная по ковылю они отлично идут. Правда ковыль трава грубая и когда такие сегменты косилку аж колотит. С гладкими такого нет потому что они половину травы пропускают.
