Как удлинить объект автокад

AutoCAD

Удлинение объектов в соответствии с кромками других объектов.

Для удлинения объектов сначала выберите границы. Затем нажмите ВВОД и выберите объекты для удлинения. Для использования всех объектов в качестве границ нажмите ВВОД в ответ на запрос выбора объектов.

Отображаются следующие запросы.

Текущие настройки: Проекция = текущее значение, Кромка = текущее значение

Выбрать граничные кромки.

Выберите объекты или : выберите один или несколько объектов и нажмите клавишу ВВОД либо нажмите ВВОД для выбора всех отображаемых объектов

Выбор граничных кромок

Использование выбранных объектов для определения граничных кромок, до которых удлиняется объект.

Удлиняемые объекты

Указывает объекты для удлинения. Нажмите ВВОД для завершения команды.

Клавиша Shift для обрезки

Обрезка выбранных объектов до ближайшей кромки, а не удлинение. Это простой метод переключения между обрезкой и удлинением.

Линия

Секрамка

Позволяет выбрать объекты, находящихся внутри прямоугольной области, определенной двумя точками, и пересекающих ее.

Проекция

Задает режим проецирования, который используется при удлинении объектов.

Без проецирования. Удлиняются только объекты, пересекающиеся в 3D пространстве с граничными кромками.

Задание проецирования на плоскость XY текущей ПСК. Удлиняются объекты, не пересекающиеся в 3D пространстве с граничными кромками.

Проецирование вдоль текущего направления взгляда.

Кромка

Удлинение объекта до пересечения с воображаемой гранью другого объекта или только до объекта, действительно пересекающего этот объект в 3D-пространстве.

Удлинение граничной кромки до пересечения с удлиняемым объектом или его продолжением в 3D пространстве.

Режим удлинения объекта только до кромки, которую он реально пересекает в трехмерном пространстве.

Отменить

Отмена последних изменений, внесенных с помощью команды УДЛИНИТЬ.

Источник

AutoCAD

Объекты можно обрезать или удлинять так, чтобы они заканчивались точно на граничных кромках, определяемых другими объектами.

Таким образом, вначале можно создать такой объект, как отрезок, а затем изменить его длину, точно ограниченную с разных сторон другими объектами.

Объекты, выбираемые для определения граничных или режущих кромок, не обязательно должны пересекаться с обрезаемыми объектами. В операции могут участвовать и продолжения кромок, т.е. объекты удлиняются/обрезаются в точках воображаемых пересечений с кромками.

Если контур не задан, то нажатие клавиши ВВОД на запрос «Выберите объект» превращает все отображаемые объекты в потенциальные контуры.

Обрезка объектов

Имеется возможность обрезки объекта точно по режущей кромке, задаваемой одним или несколькими объектами.

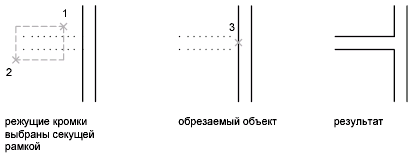

Например, можно производить обрезку ненужных участков линий в месте пересечения двух стен.

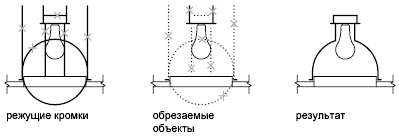

Один и тот же объект может быть одновременно и режущей кромкой, и обрезаемым объектом. Например, на чертеже осветительного прибора окружность является режущей кромкой для прямых линий, и в то же время обрезается сама.

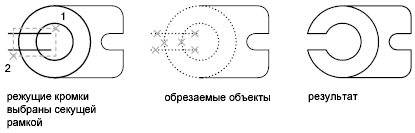

При обрезке составных объектов следует внимательно относиться к способам выбора режущих кромок и обрезаемых объектов. В следующем примере режущие кромки выбираются секущей рамкой.

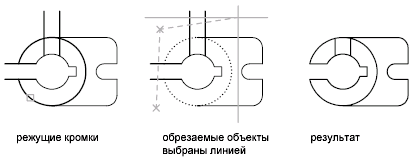

В следующем примере обрезаемые объекты выбираются с помощью линии выбора.

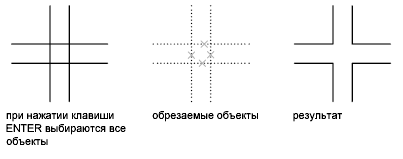

Имеется возможность обрезать объекты до их ближайших пересечений с другими объектами. Вместо указания режущей кромки следует просто нажать ВВОД. Далее, после выбора обрезаемых объектов, ближайшие отображаемые объекты выступают в качестве режущих кромок. В следующем примере производится обрезка ненужных участков линий в месте пересечения стен.

Удлинение объектов

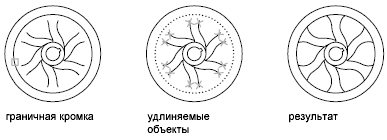

Удлинение и обрезка объектов схожи по технике выполнения. Имеется возможность удлинить объекты так, чтобы они заканчивались точно на граничных кромках, определенных другими объектами. В следующем примере отрезки удлиняются до пересечения с окружностью.

Обрезка и удлинение широких полилиний

Обрезка 2D широких полилиний и удлинение центровых линий. Торцы широких полилиний всегда перпендикулярны осевым линиям. Если кромка направлена не под прямым углом, часть обрезанной полилинии выступает за кромку

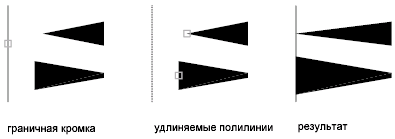

При обрезке или удлинении сужающегося сегмента 2D полилинии ширина удлиненной конечной точки корректируется для сохранения степени сужения для новой конечной точки. Если в результате конечная ширина становится отрицательной, то она приравнивается к нулю.

Обрезка и удлинение сглаженных сплайнами полилиний

Обрезка сглаженных сплайнами полилиний стирает информацию о сглаженных сплайнами полилиниях и превращает сглаженные сплайнами сегменты в обычные сегменты полилиний.

При удлинении полилинии, сглаженной сплайном, добавляется новая вершина.

Обрезка и удлинение в трехмерном пространстве

Любой 3D объект можно обрезать или удлинить до другого объекта, независимо от того, лежат ли они в одной плоскости с режущими или граничными кромками. Для выбора одной из трех проекций для обрезки или удлинения в командах ОБРЕЗАТЬ и УДЛИНИТЬ используйте параметры «Проект» и «Кромка»:
