Как удлинить aux кабель

Делаем AUX из простого удлинителя для наушников на Focus/Chpokus

Привык часто пользоваться AUX в машине, в телефоне полно любимых песен, а тут он не выведен да еще и кабель надо покупать за 350р…
Заехал в АШАН и купил удлинитель для наушников за 50р.

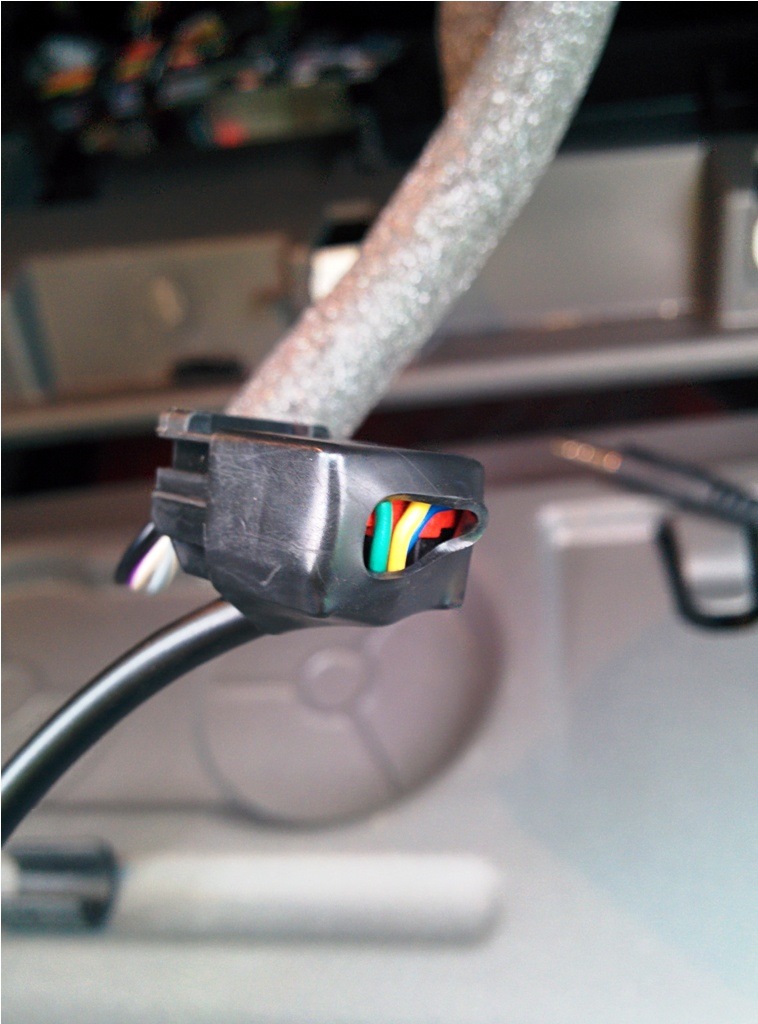

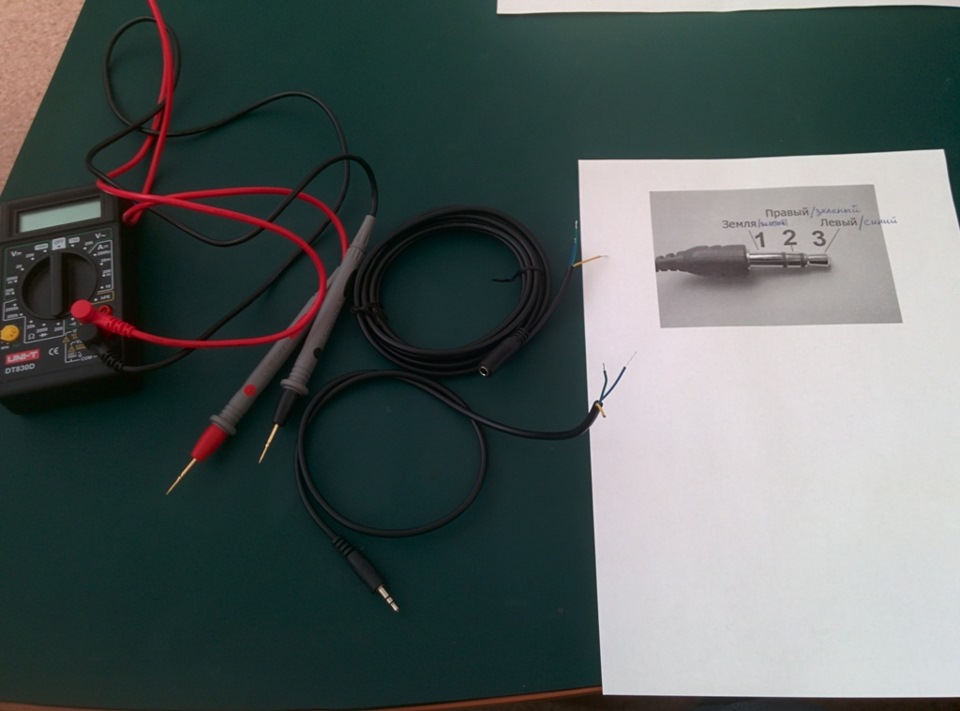

Разрезал провод что бы можно было его прозвонить и узнать где какой канал как у кабеля так и у магнитолы

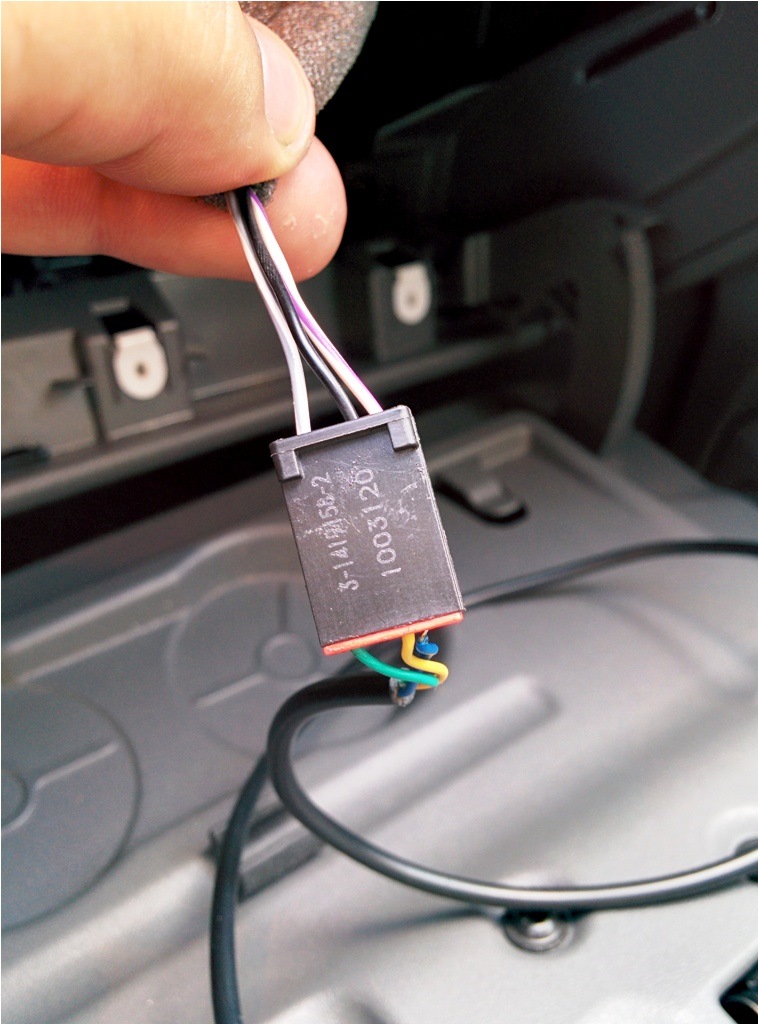

И так выяснилось что у магнитолы:
Черный Земля
Белый с фиолетовой полосой Левый канал
Белый с серой полосой Правый канал

Проверяем что всё работает

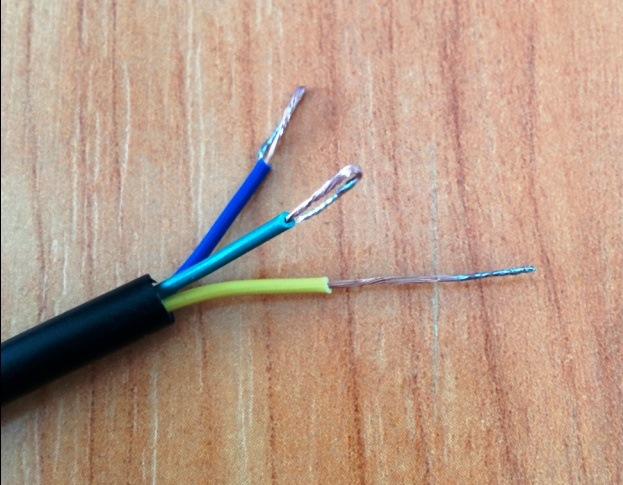

Делаем основной кабель, решил сделать по простому, вот так сгибаем проводочки

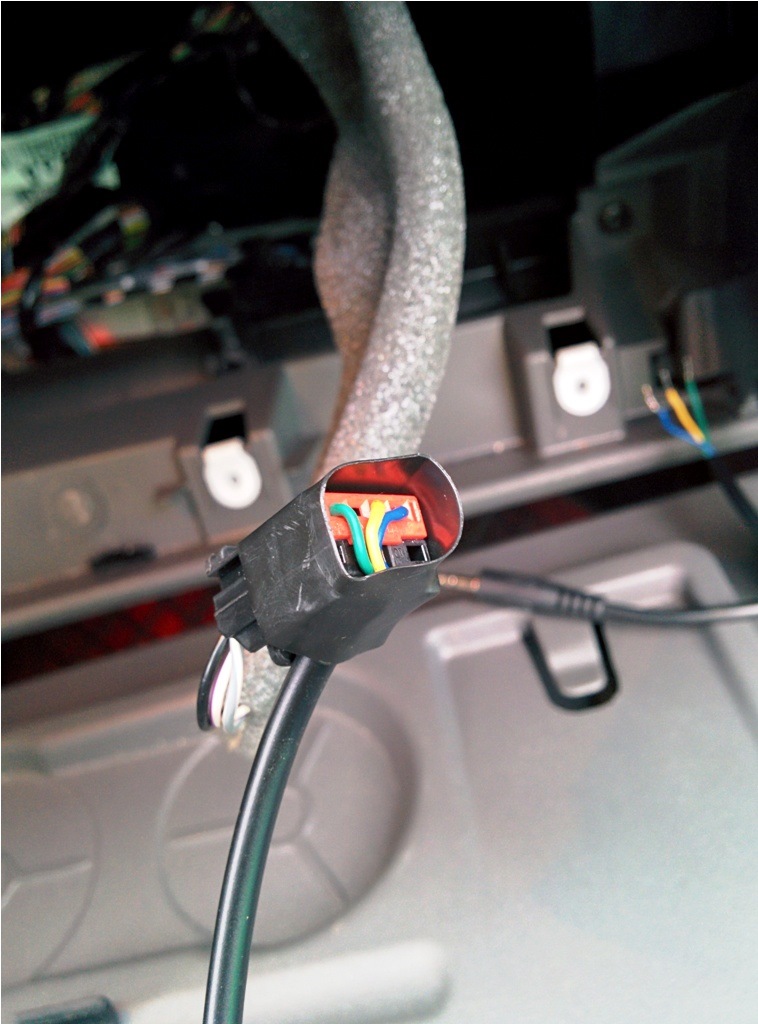

Вставляем в разъем, входит в натяг!

Одеваем термоусадку и усаживаем её зажигалкой. Думаю теперь не вылетит точно.

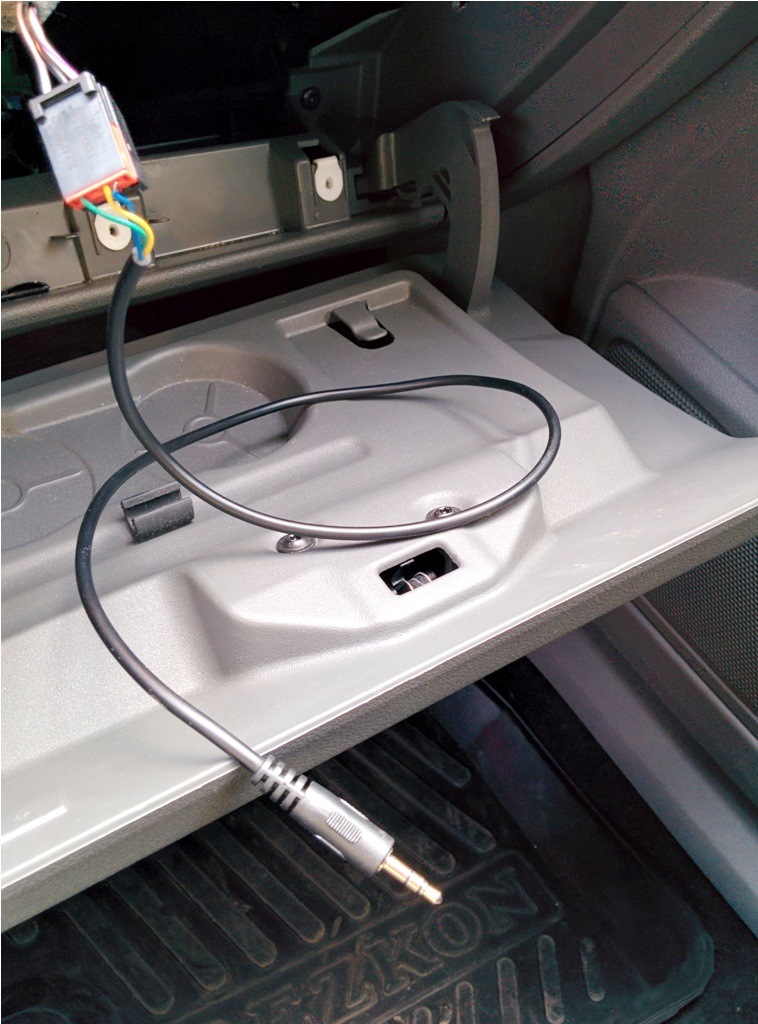

Сначала думал вывести AUX в заглушку, но потом передумал потому что у меня всегда вставлен туда кабель/рулетка, что бы лишнего не торчало и мне не мешалось решил вывести в нишу где прикуриватель.

Вывел конец кабеля в нишу, подключил AUX рулетку и понял что неудобно, мешает выведенная часть от удлинителя… в общем решил убрать с глаз долой удлинитель и оставил только рулеточку)

Источник

1.1 /// [AUX + USB] Изобретение AUX провода и протяжка по салону.

Вот и дошли руки у меня до создание самого провода AUX. Как я писал в прошлой статье после некоторых непоняток у меня все таки появился AUX пункт в меню.

UDP: 27 февраля 2017
Дорогие друзья, вся представленная ниже инфа является нерабочей. Точнее я остановился на кодировке усилка — как его кодировать я не знаю. Так же пробовал искать концы аукс на усилке методом тыка — так как была надежда что просто нерабочая схема. В меню аукс есть, но звука нет! Если у кого есть инфа просьба отпишитесь)

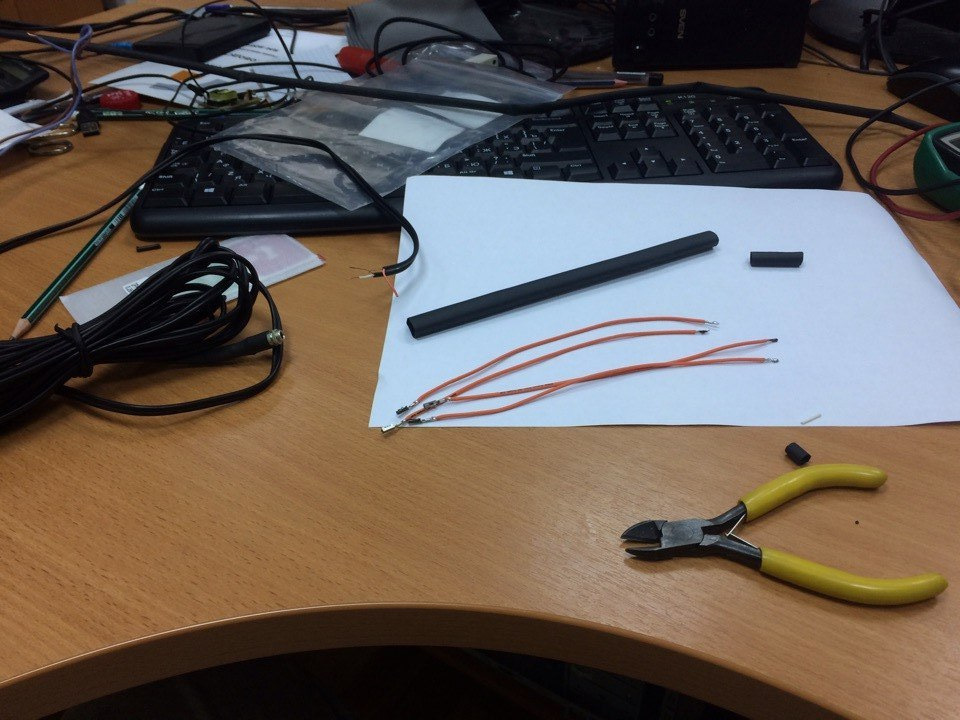

Пришло время создания провода, что нужно:

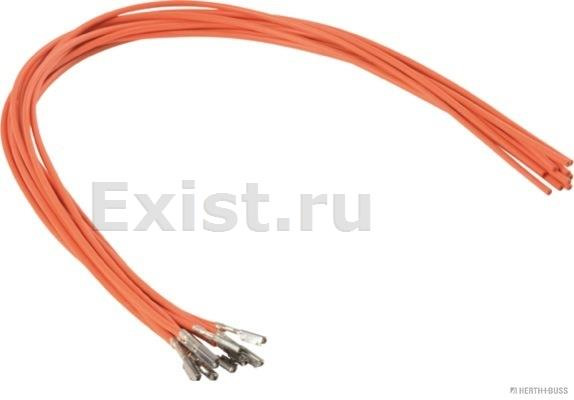

1. Пины, я заказывал в exist аналог оригинального по 75р 4 штучки — H+B ELPARTS 51277206 /300р пины я купил не те очень маленькие((

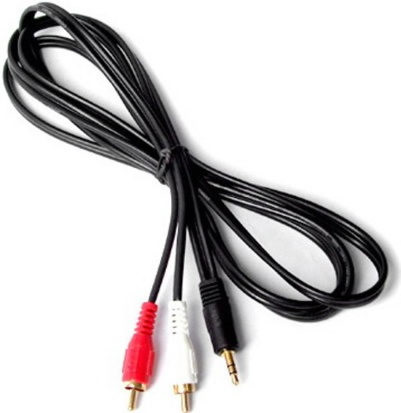

2. Провод, я использовал провод 3х метровый с тюльпанами и выходом на 3,5мм. отрезал все фишки. /100р

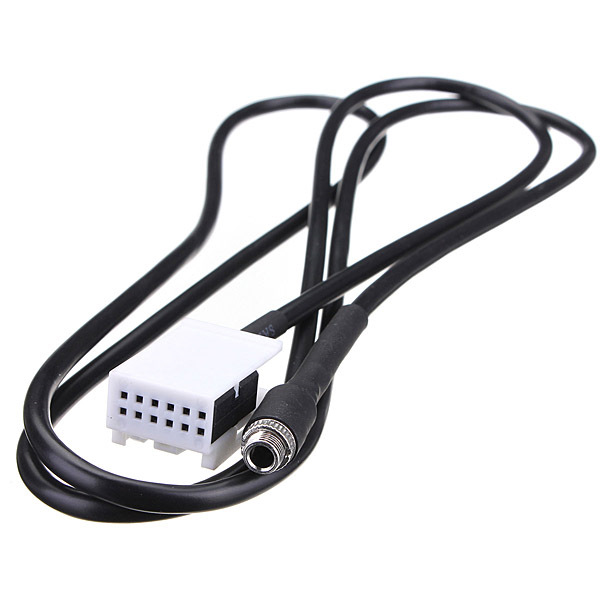

3. Заказал на алике провод AUX, думал он подойдет. но как обычно китайцы нас на*бали. Но пригодился сам разъем. /150р

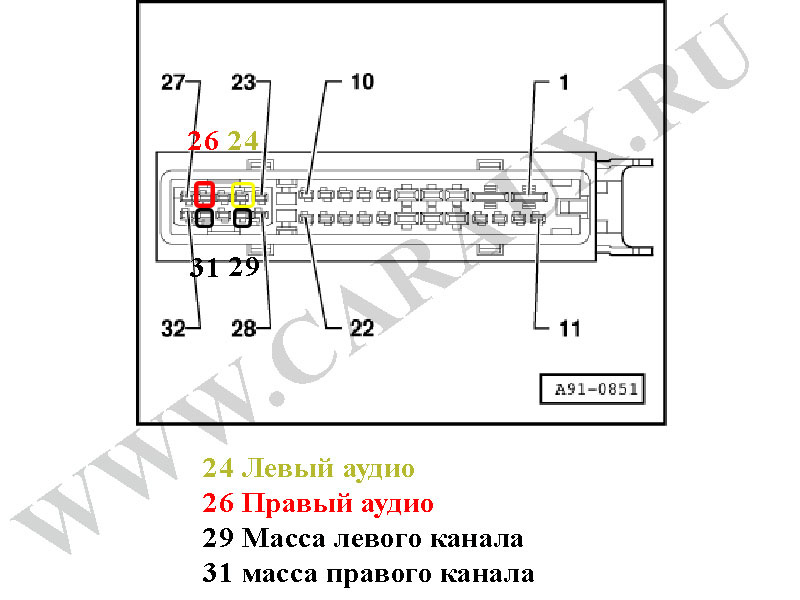

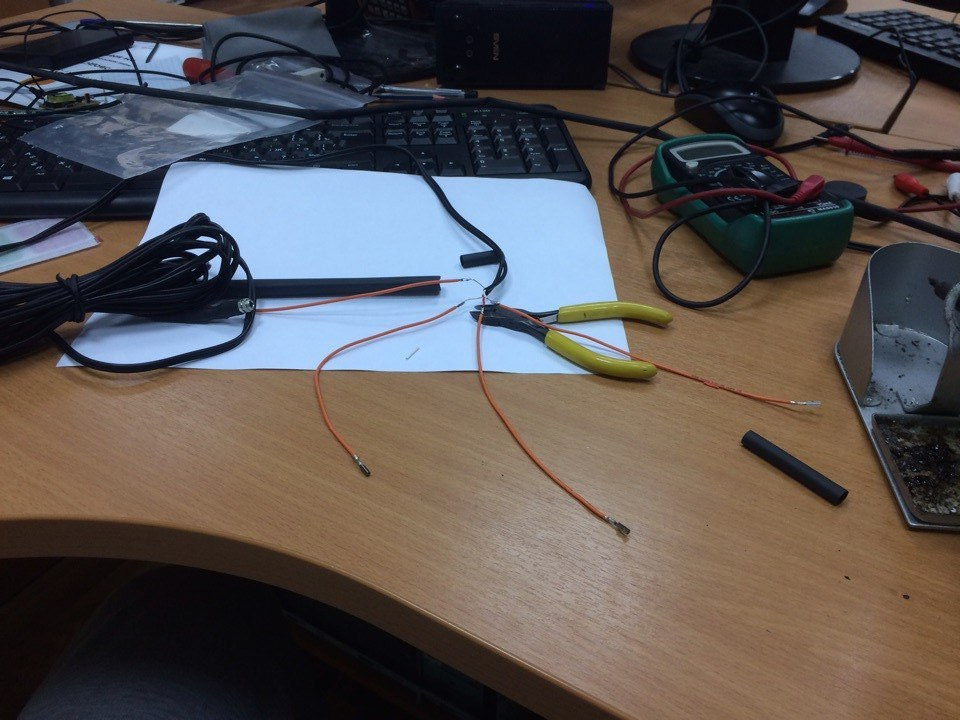

В итоге отрезал все фишки, гнездо AUX от китайского провода и принялся паять. Как я узнал на адном из сайтов распиновка в усилке идет такая:

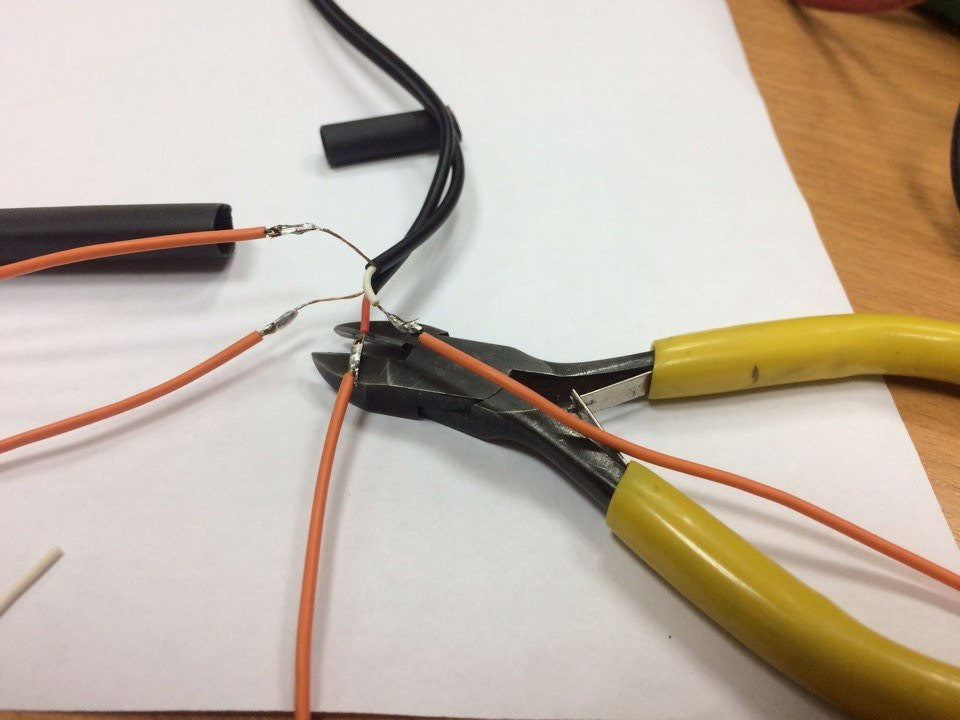

Так как в обычном проводе аукс масса всего одна, объединяем две массы двух каналов.

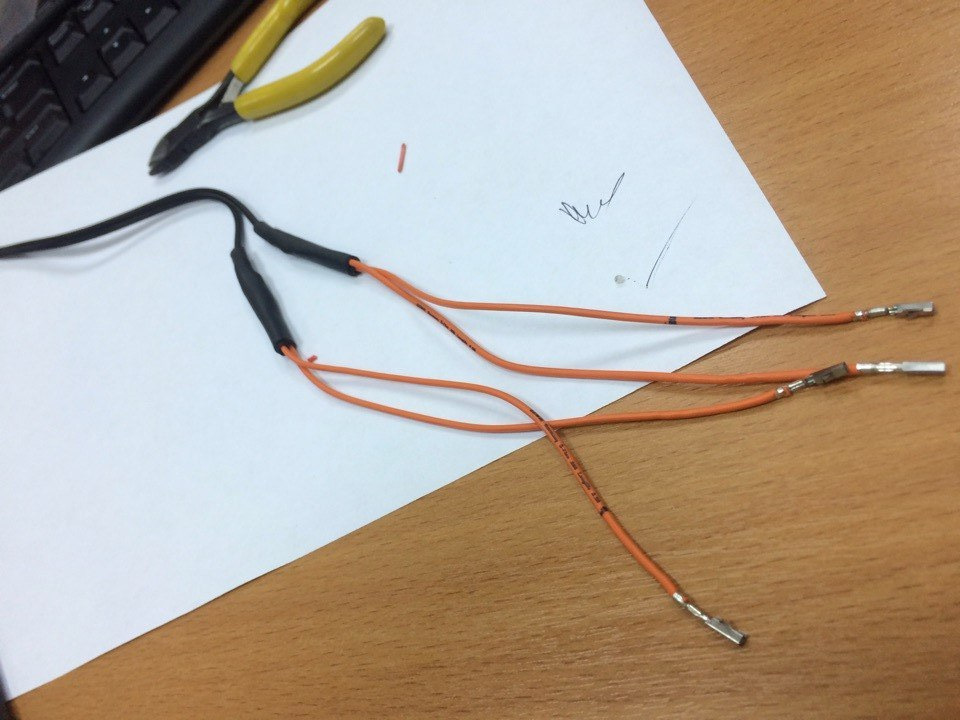

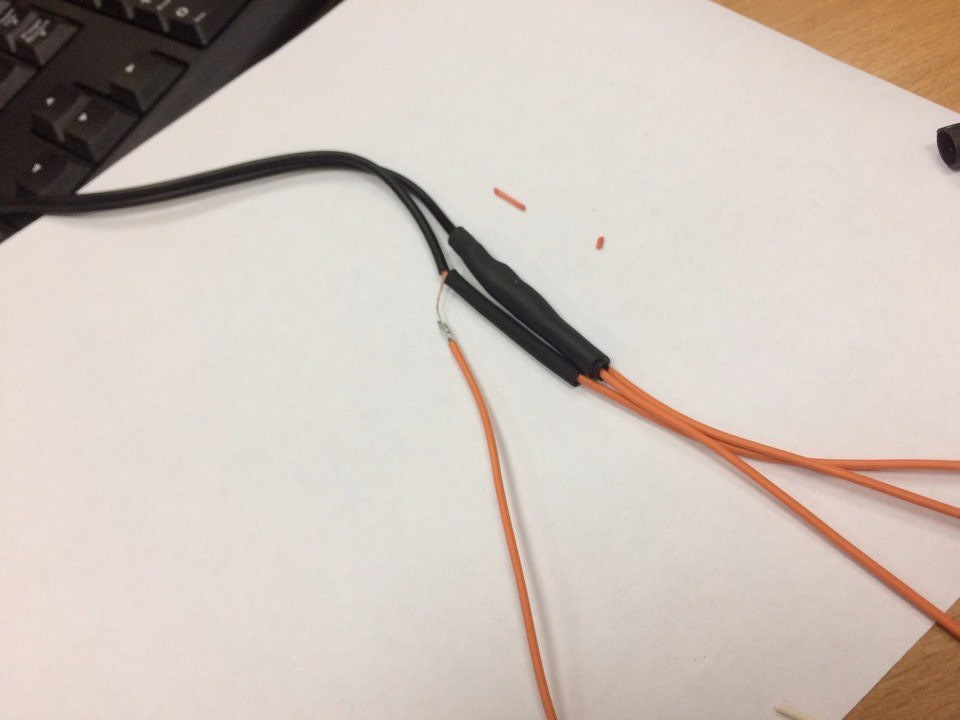

В итоге получаем одну общую массу и два канала, левый и правый. Перепаиваем фишку/гнездо для aux, к сожалению не сделал фото этого процесса… Но)

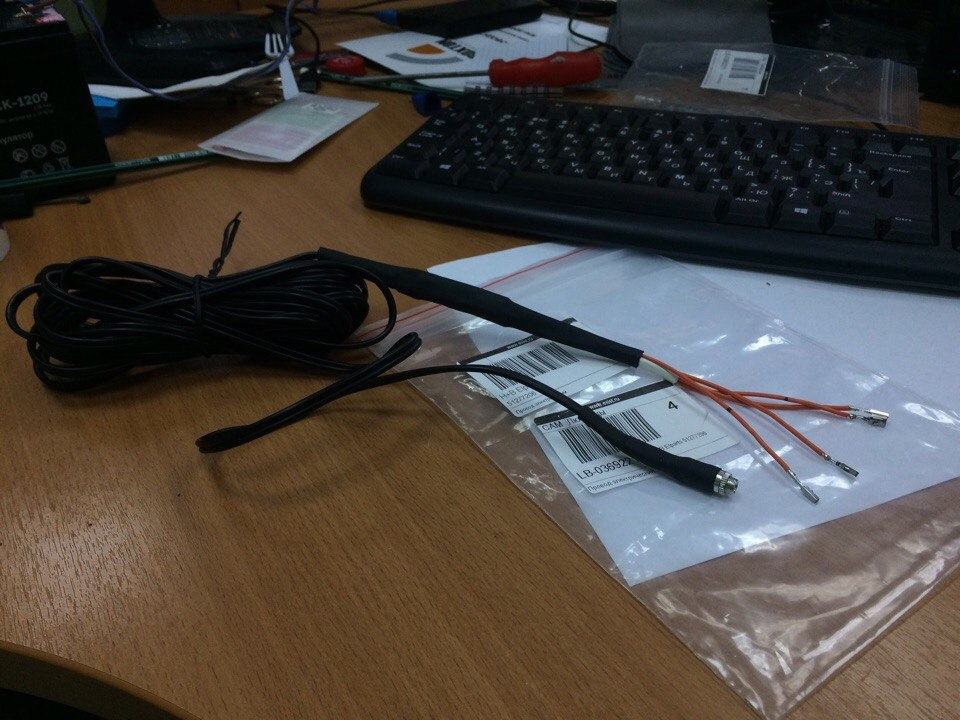

В итоге у меня получился вот такой провод длинной 2,5 метра где то. Лишнее спрячу куда нибудь. Благодаря разъему AUX всегда можно будет отключить сам AUX убрать провод в бардачок например. Так-же отметил левый канал белой термоусадкой, а плюсы ручкой для удобства дальнейшего подключения. Ну и сразу проверил провод подручными средствами.

Разъем планирую вмонтировать в подлокотник, точнее в консоль под подлокотником, позже выложу фото с местом установки и трудности протяжки. Сейчас встал вопрос в подключении и протяжке, так как на улице минус, провода оптические. как бы не лопнуло не чего. Ищу гараж или бокс хотя-бы с плюсовой температурой.

Источник

Как удлинить провод наушников специалными и подручными средствами в домашних условиях

Опубликовано kachlife в 29.10.2020 29.10.2020

Покупая наушники вы наверняка заранее определяете, какая необходима длина. Но что делать, если наушники, которые шли в комплект с телефоном, или были заказаны через интернет-магазин, оказались короткими? И выкинуть жаль, и пользоваться невозможно. В этом случае можно попробовать их удлинить.

Определение места разрыва

Если динамик издает треск или молчит, то с уверенностью 99% можно сказать, что произошел обрыв провода. С дешевыми китайскими наушниками возиться не стоит. Их проще выбросить. Дорогую гарнитуру стоит попытаться отремонтировать. Существует два способа поиска обрыва.

Рекомендации: Как защитить наушники от механических повреждений и укрепить провод, Как припаять штекер наушников, Как самостоятельно починить наушники, если один перестал работать

Простой поиск прощупыванием

Первый способ поиска основан на прощупывании кабеля пальцами рук. Гарнитуру подключают к мобильному телефону и воспроизводят музыкальный файл. Провод по всей длине, начиная от штекера и заканчивая входом в наушники, переминают пальцами.

Когда неработающий динамик издаст треск или прерывистое звучание, диагностируемый участок провода отмечают для выполнения ремонта. Способ поиска даст результат, если переломленные жилы далеко не разъехались друг от друга внутри изоляции.

Поиск мультиметром

Второй способ оправдан, когда поиск прощупыванием не дал результатов. Если кабелем зацепиться во время ходьбы, происходит рывок. Медная жила лопается, а изоляция растягивается. Прощупывание здесь не поможет. Концы жил удалены друг от друга и при переминании кабеля не сблизятся.

Поиск разрыва выполняют мультиметром:

Надрезы изоляции выполняют через 5–10 см, пока не найдется проблемный участок. После ремонта оголенный провод изолируют. Вид неэстетичный, зато гарнитура будет работать.

Соединение проводов с помощью паяльника: инструкция с пошаговым фото

Разрыв найден, и его надо устранить. Самый эффективный способ соединения проводов – это пайка. Можно считать удачей, если порвалась только одна жила и этот участок точно обнаружен. Проводок спаивают, не разрезая весь кабель. Серьезное повреждение устраняют отрезанием проблемного участка, спаиванием проводов и накладкой бандажа.

Пошагово процесс пайки выглядит так:

Кусачками или ножом отрезают поврежденный участок. На одном конце кабеля счищают 2–3 см оплетки, чтобы освободить жилы. Количество проводков зависит от модели наушников. У гарнитуры с микрофоном 4–5 жил. Простые наушники подключены 3–4 проводками.

Не стоит пугаться. Жилы покрыты разноцветной изоляцией, так что перепутать их при пайке невозможно. На микрофон идет два скрученных проводка: сигнальный и заземление. Их сразу видно под оплеткой. Заземляющая жила обычно имеет желтый цвет изоляции.

Аналогичную процедуру выполняют со вторым концом кабеля. Когда все жилы будут освобождены от оплетки, с их концов снимают изоляцию длиной 5 мм. На обзор предстанет жгут тонких медных волосков, которые закручивают пальцами по часовой стрелке.

Контакты кратковременно обжигают зажигалкой. Огонь удалит защитный лак с жил. Процесс обжига обязателен. Лак не только мешает пайке, но и является диэлектриком. Если защитный слой не удалить, хороший припой схватится, но контакт между соединенными жилами будет плохой.

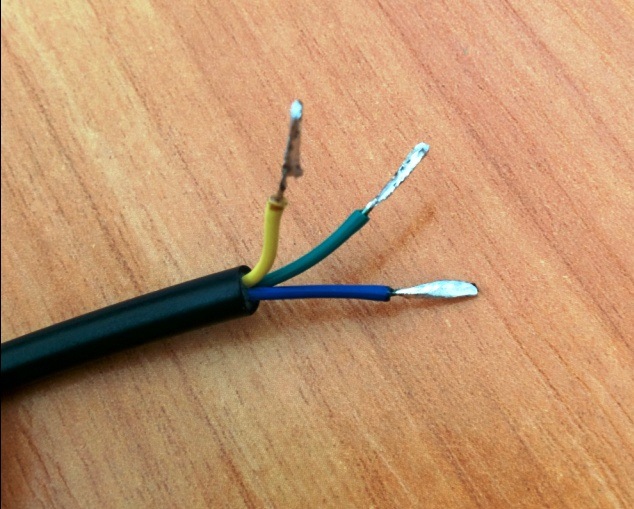

Все кончики жил предварительно надо залудить оловом. На оплетку кабеля надевают кусок толстой термоусадочной трубки. Это будет изоляция бандажа. На каждую жилу аналогично надевают кусочки тонкой термоусадочной трубки. Это будет изоляция контактов.

Концы луженых проводков скручивают, соблюдая соответствие цвета изоляции. Каждую скрутку прогревают паяльником, пока олово полностью обхватит соединение жил.

После завершения пайки проверяют работоспособность наушников. Если звучание в динамиках появилось, приступают к накладке бандажа. Сначала на скрутки надвигают тонкие термоусадочные трубки и прогревают их огнем зажигалки. Изоляция защитит пайку жил от замыкания. Получившийся жгут проводков связывают суровой ниткой, надвигают с оплетки кабеля толстую термоусадочную трубку и прогревают огнем.

Соединение проводов без паяльника

Соединяют провода наушников только пайкой, иначе не будет хорошего контакта. Если не оказалось паяльника под рукой, придется прибегнуть к альтернативным методам.

Соединение жил паяльной пастой или припоем

Метод обеспечит надежный контакт, так как основан на пайке, но паяльник в этом процессе не участвует. Для соединения провода понадобится две консервные банки, припой, канифоль и открытый источник огня.

Когда жилы кабеля будут зачищены, приступают к примитивной пайке:

После пайки всех жил накладывают изоляцию и бандаж.

Соединение провода простыми скрутками

Метод плохой, так как не обеспечит нормальный контакт, но при отсутствии паяльника временное соединение провода скруткой спасет ситуацию. Процесс прост. Жилы зачищают от изоляции и скручивают пальцами в плотный жгут.

Каждую скрутку изолируют скотчем, изолентой или термоусадочной трубкой. Чтобы провод не разорвался, на соединении ставят бандаж из суровой нитки. Для эстетики сверху наматывают изоленту или натягивают термоусадочную трубку.

Из всех рассмотренных способов только пайка провода обеспечит качественное звучание наушников. Скрутки – это временное спасение. Их придется пропаять, иначе после окисления медных жил звук в динамиках исчезнет.

Тематические материалы: Самостоятельное изготовление простых наушников и гарнитуры с микрофоном, 5 лучших наушников Bluedio, 5 лучших наушников до 1000 рублей, Как подключить микрофон к ноутбуку, Как почистить наушники, Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры, Нет звука в наушниках, Распайка наушников, Ремонт наушников своими руками

Соединение проводов с помощью паяльника: инструкция с пошаговым фото

Какими способами можно удлинить провод наушников

Теперь поговорим непосредственно о возможных способах. Существует их всего два. Разберём подробно каждый из них.

С помощью специальных приспособлений

Этот вариант наиболее безопасный, и подходит даже для использования совместно с качественным оборудованием. Он предполагает применение специальных удлинителей.

На заметку! Данный способ также хорошо подходит в случаях, когда необходимо переключиться на разъём другого диаметра.

Такие удлинители делают до 10 м, и их легко можно найти в продаже. На полках магазинов вы найдёте удлинители с джеком:

Любой удлинитель имеет с одной стороны aux выход, а с другой – джек. Каждая из этих сторон имеет определённые параметры. Выбирайте размеры, соответствующие джеку ваших наушников и размеру входа аудиотехники.

Подручными средствами

К этому способу обычно прибегают подростки с целью протестировать свои умения, и из праздного интереса. Выполнить удлинение подручными средствами можно, следуя инструкции.

Готово! Можете испробовать работоспособность и качество вашего новшества.

Можно ли удлинить наушники с коротким проводом? Как это сделать? У компьютера вход для наушников сзади и большинство наушников, которые мне нравятся, слишком короткие. Приходится искать более дорогие с длинным кабелем, есть ли другие варианты решения проблемы?

Зайти в любой магазин, где продают наушники и купить провод-удлинитель с вот таким набором разъемов нужной вам длины. Я в соседней лавке, когда надо было, нашел для себя трехметровый.

Это можно осуществить, если у вас есть возможность присоединить дополнительный разъем. То есть нужна еще одна вилка, которую вы втыкаете от наушников и еще один разъем куда вы втыкаете саму вилку.

По сути нужен просто удлинитель для наушников. И тогда ваши наушники можно будет подключить.

Но есть еще один вариант, это использовать беспроводные наушники.

Не стоит этого делать. У ноутбука есть запас мощности, но при удлинении проводов все равно будет теряться сила звука из-за потерь в проводах. Плюс паразитные наводки. Лучше рассмотреть вариант наушников с блютузом. В ноутбуке блютуз обычно есть.

Но можно поискать и аудиоудлинитель. Только блютузные наушники с Али будут дешевле.

День добрый, Если вы с электрикой ладите то попробуйте удлинить провод, если нет то разверните компьютерный блок задней стороной к себе.

Если наушники устраивают, но их провод слишком короткий и их неудобно использовать со всеми устройствами, то один из вариантов — купить аудио удлинитель. Можно подобрать аудио удлинитель с Jack 3,5 mm, к нему подойдут любые стандартные наушники. Длину такого кабеля можно выбрать по своему усмотрению, есть кабели, длиной 0.5 метра, 1 метр и длиннее. Желательно выбрать не самый дешевый, тогда качество и прочность кабеля окажутся достойными, а также качество звука останется на должном уровне.

Покупая наушники вы наверняка заранее определяете, какая необходима длина. Но что делать, если наушники, которые шли в комплект с телефоном, или были заказаны через интернет-магазин, оказались короткими? И выкинуть жаль, и пользоваться невозможно. В этом случае можно попробовать их удлинить.

Увеличение дальности действия беспроводных наушников

Как правило, беспроводные наушники работают на довольно большом расстоянии – хорошие модели способны дотягивать вплоть до 80 метров от передатчика. Этого хватит за глаза несмотря даже на то, что различные препятствия снижают область действия – например, стены и другие железобетонные конструкции поглощают и отражают часть сигнала, из-за чего до пользователя звук может не дойти или дойти в неполноценном виде.

Bluetooth-адаптер с антенной Linksys USBBT100

Если же по какой-то причине зоны действия Bluetooth-наушников недостаточно, или «дальнобойность» не дотягивает до обещанной производителем, следует попробовать несколько способов увеличения дальности действия:

К сожалению, в отличие от сигнала Wi-Fi, увеличить зону действия наушников при помощи ретрансляторов не получится.

Возможные проблемы

Поскольку при удлинении кабеля проводных наушников происходит увеличение дальности передачи сигнала, неизбежны некоторые проблемы при использовании наушников. К счастью, никакого преобразования сигнала в данном случае не происходит, как в случае с беспроводными наушниками, поэтому вполне вероятно, что эти проблемы будут практически не заметны.

Главная проблема, с которой столкнется пользователь, решивший увеличить длину провода наушников – это увеличившийся коэффициент потери сигнала. Это может привести к различным помехам и искажениям звука, некоторые частоты могут стать менее качественными. Заметным становится влияние длины провода на больших величинах, поэтому, как правило, стараются не использовать удлинители больше 10 метров. Но, конечно, такая длина мало где пригодится – обычно применяются удлинители размером 3–6 метров.

Удлинитель наушников, присоединенный к телефону

В случае же с увеличением дальности действия беспроводных наушников, в зависимости от применяемого метода могут проявиться как отрицательные, так и положительные эффекты. Так, улучшение адаптера и избавление от препятствий может не только увеличить дальность, но и избавить сигнал от помех и искажений. Таким образом, беспроводные наушники станут не только более практичными, но и более качественными.

Таким образом, удлинители для наушников – это удобное приспособление, которое может помочь увеличить удобство использования такого оборудования. Проблемы при эксплуатации удлинителей маловероятны, а подключение наушников с их помощью – очень простая процедура, в которой можно быстро разобраться.

Источник

Короткий обзор длинных Aux-проводочков и не только

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о двух полезных AUX-удлинителях разных фирм, предназначенных для подключения различных гаджетов и устройств к аппаратуре. Кому интересно, милости прошу.

Внешний вид:

Первый AUX-удлинитель приехал в обычном почтовом пакете с отслеживанием только по Китаю. Никаких опознавательных знаков о фирме производителе не было. Выглядит вполне обычно:

Из особенностей можно отметить литой штекер, позолоченные штекеры и плетеную оболочку:

Штекеры, скорее всего, покрыты нитридом титана для защиты от окисления и имеют характерный желтоватый оттенок. Хвостовик для защиты кабеля от излома несколько хлипковат, насколько его хватит, не знаю.

Продавец заявляет о четырех жилках внутри, покрытых нейлоновой оболочкой:

Поскольку по проводам течет мизерный ток, то в большом сечении они не нуждаются. Количество жилок, увы, не проверял.

Второй AUX-удлинитель фирменный Ugreen, от известного производителя кабелей и не только их. Поставляется в отдельном фирменном пакетике:

Продавец положил небольшой бонус, а именно многоразовый нейлоновый органайзер проводов на липучке, она же стяжка:

Как говорится, хоть что-то, ведь сабж был дороже предыдущего раза в три. Выглядит следующим образом:

Из основных особенностей этого удлинителя можно отметить наличие одного углового штекера, позолоченные контакты (нитрид титана, опять же), плоский профиль кабеля, покрытый термопластичным эластомером (TPE) и алюминиевый корпус разъема:

Китайцы, конечно, заявляют многое, но по качеству этот удлинитель оставляет очень приятные впечатления, да и фирме я доверяю. У меня постоянно трудятся кабели для зарядки смартфонов от этой фирмы наряду с Orico, уже года три полет нормальный. Вот что заявлено:

Кабель на ощупь напоминает тугую резину что ли, защита от изгиба здесь более уверенная.

По длине не обманули, но удлинитель от Ugreen оказался длиннее на 1,5см:

Применение:

Эти удлинители мне понадобились для нечастого подключения беспроводной гарнитуры Tronsmart Encore S6:

Обзор на них я делал года полтора назад и до сих пор ежедневно использую (см. в профиле). Купить эту гарнитуру можно здесь

Емкость аккумулятора незначительно просела и до сих пор позволяет особо не задумываться о зарядке, но в силу своей занятости и забывчивости, об этом я вспоминаю только тогда, когда слышу первые предупреждения. Дабы не отвлекаться от просмотра, можно за пять секунд подключить удлинитель и продолжить просмотр фильма или передачи.

Я планирую установить туда более емкий аккумулятор, но это уже совсем другая тема.

Гнездо подключения 3-х контактного miniJack 3.5мм (TRS) выведено справа:

С подключением обоих удлинителей проблем не возникло, оба вставляются плотно и уверенно сидят в разъеме:

По звуку ничем не отличаются, наводок от кабелей нет. Я специально выбрал длину 2 метра, чтобы можно было откинуться на кресле и быть уверенным, что неттоп не слетит со стола при резком рывке головы. У продавца есть несколько размеров, самый длинный – 5 метров. Но имейте в виду, что он будет постоянно путаться, особенно если органайзер не использовать, хотя при такой длине можно смотреть и телевизор поздним вечером на нормальной громкости.

В общем, удлинитель Ugreen пока дежурный, более дешевый пока в резерве в дальней коробке. За месяц включаю один – два раза, да и то когда смотрю фильм и не очень хочется отвлекаться. А так 5 минут зарядки хватит еще на 30-40 минут прослушивания. Дешевый удлинитель более хлипкий, в частности, смущает место выхода кабеля. В остальном без нареканий. Могу рекомендовать к покупке оба…
