Измерительные головки, как правило, устанавливают на стойках или штативах. К стойкам принято относить устройства, которые имеют измерительный стол. Однако на практике, да и при промышленном производстве, большинство устройств относят к индикаторным стойкам. Конструкции стоек и штативов разнообразны. Стойки типов С-I и С-II выпускают для крепления трубок оптиметров, оптикаторов и других аналогичных приборов. Для крепления индикаторов и рычажно-зубчатых головок выпускают стойки типов С-III (рис. 5.21) и С-IV (рис. 5.22).

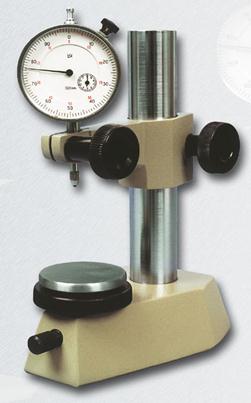

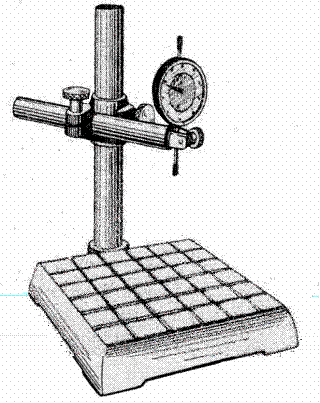

Рис. 5.21. Стойка С-III Рис. 5.22. Стойка С-IV
Стойки имеют основание с измерительным столом и колонку с кронштейном, в котором крепится измерительная головка. При настройки измерительной головки кронштейн имеет возможность перемещаться по колонке. Для более тонкой поднастройки в некоторых стойках, например С-III, стол может перемещаться в вертикальном направлении за счет микровинта.
Штативы не имеют измерительного стола и применяются при измерениях на поверочных плитах или станках. Штативы типа Ш-I – Ш-III (рис. 5.23) имеют массивное основание, которое позволяет в процессе измерения перемещать штатив по поверочной плите, например при измерении отклонений формы и расположения поверхностей.
 Рис. 5.23. Штатив Ш-I |  |
 | |
| Рис. 5.24. Штатив ШМ-I | Рис. 5.25. Штатив гибкий |
Штативы типа ШМ (рис. 5.24) и штативы с гибкой стойкой (рис. 5.25) имеют магнитное основание, что расширяет их функциональные возможности, особенно при проведении измерений на станках или в трудно доступных местах. Однако штативы с гибкой стойкой менее жесткие и могут использоваться с приборами, цена делений которых 0,01 мм и грубее.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Для чего стойка индикаторная
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТОЙКИ И ШТАТИВЫ ДЛЯ ИЗМЕРИТЕЛЬНЫХ ГОЛОВОК
Stands and supports for measuring heads. Specifications
ОКП 39 4351, 39 4352
Дата введения 1972-01-01
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
А.В.Высоцкий, И.А.Медовой, Н.Г.Анфимова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 08.09.70 N 1387
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
5. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
6. ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями N 2, 3, 4, 5, 6, утвержденными в марте 1976 г., мае 1981 г., октябре 1984 г., декабре 1985 г., январе 1991 г. (ИУС 4-76, 7-81, 1-85, 4-86, 5-91)
Настоящий стандарт распространяется на стойки, на которых устанавливают измерительную головку и контролируемое изделие, и на штативы, на которых устанавливают только измерительную головку.
(Измененная редакция, Изм. N 5, 6).
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Стойки и штативы должны изготовляться следующих типов:
Примечание. Допускается применять измерительные головки с ценой деления, отличающейся от указанных значений, при этом должна обеспечиваться необходимая точность.
Типы C-I, C-II
Тип С-III
Тип С-IV
Типы Ш-I, Ш-II, Ш-III
Типы ШМ-I, ШМ-II, ШМ-III
Примечание. Черт.2-6 приведены для указания основных частей и размеров стоек и штативов и не определяют их конструкции.
(Измененная редакция, Изм. N 4).
1.2. Основные параметры и размеры стоек и столов должны соответствовать указанным на черт. 2-4 и в табл.1.
Диаметр отверстия под измери- тельную головку (пред. откл. по H8)
Дополнительные присоединительные места под измерительную головку
Рейтинг лучших штативов для индикаторов на 2021 год
Инструментальный штатив предназначен для прочного крепления индикаторов измерительных приборов. Состоит из массивного металлического основания, в который помещен магнит. Комплектация зависит от вида штатива.
Магнитные штативы и стойки для индикаторных головок, отличаются наличием у стойки столика, в виде тарелочки, для размещения на ней измеряемых деталей. На штативах присутствует только измерительная головка. Пользователи часто ошибочно объединяют эти два понятия. Магнитные штативы выполняют одну функцию – измерительную, однако отличаются между собой мощностью, жесткостью, а также силой крепления. В статье собран рейтинг лучших штативов для индикаторных головок на 2021 год.
Где и как применяется
Без индикатора часового типа не обходится ни одно предприятие, а подвесная система всегда идет в тандеме со штативом, чаще магнитным. Так как именно магнитная система утяжеляет конструкцию и облегчает работу с измерительной стрелкой.
Прибор применяется для установления относительных измерений и отслеживания отклонений от нужных размеров заданной формы деталей. Индикатор показывает, насколько полученная деталь разнится с принятым эталоном. А в дальнейшем подгоняется или утилизируется. Такой прибор помогает крупным предприятиям значительно экономить бюджет, на закупке дорогих устройств и время. Держатели для прибора должны быть максимально неподвижными и отвечать требованиям ГОСТа по жесткости. Штативы либо объемные и тяжелые, либо намертво прикручиваются к плоской поверхности. Магнитная основа у таких стоек и штативов, притягивается к металлу и помогает избежать проблем с поиском удобного места и положения для прибора.
Индикаторы часового типа применяют в производстве приборов и деталей, машиностроении, металлообработке, для измерения отклонения в свойствах и качестве металлов, для настройки механизмов, для выяснения процента износа оборудования. При этом хороший штатив и стойка прослужат долго, при аккуратной эксплуатации. Частой смене подлежит навесное оборудование.
Порядок использования
С 1970 года государственные стандарты качества на эти приборы не менялись, но корректировались в 1998 году. В советском документе качества присутствуют следующие обозначения:
Параметры для ШМ – IIН:
Параметры для идеала зарубежных изделий отличаются не сильно.
Конструкция ШМ – IIН и ШМ-IIВ схожи:
Главные правила для введения штатива в эксплуатацию:
Для немагнитных штативов жесткость вычисляется так: 0,1 кг / 0,005 мм = 20 м/ на 1 мм.
Для магнитных приспособлений, допуск на плоскостность не назначен. Гарантия на советские модели 18 месяцев.
СССР, Китай и Германия
Китай
Китайские модели, все как один, определяет кулачковый механизм. Тяги давят на шарик, при помощи которого происходит фиксация к кронштейну. Такие штативы не советуют использовать в профессиональной деятельности, а обыватели дают совет: купили китайский штатив с AliExpress, сразу проверяйте на пригодность, путем прокрутки шарика, при помощи которого механизм крепится к платформе. Часто бывает, что заедает держатель, а на пластмассовых деталях изначально присутствуют заломы и заусенцы.
Китайские модели невысокой цены, от 850 до 1200 рублей, выполнены из алюминия, со стальным шариком и крепежом из пластика. Производитель рекомендует покупателю хранить прибор во включенном состоянии, во избежание размагничивания. В зависимости от цены и размеров, такие штативы выдерживают вес от 5 до 30 кг. Еще одной проблемой является невозможность установить индикатор в положенном месте, из-за неверного расположения винта, практически на всех китайских моделях. Однако, такие товары пользуются высоким спросом, благодаря невысокой цене. И вполне подходят для бытового использования.
Германия
У этой страны – производителя есть очень дорогие и модели по средней цене. Встречаются кулачковый механизм и удобное гибкое основание. А также именно производители из Германии выполнили совершенный гидравлический штатив для часового подвесного механизма. Изделие имеет точную тонкую подстройку, без погрешностей. В гидравлическую стойку заливается масло, посередине находится держатель для индикатора, который также зажимается винтом. По отзывам специалистов, этот штатив лучший для точных измерений. Цена варьируется 15 – 22 тыс. рублей.
Советский
Главный минус советских моделей — в отсутствии призмы, необходимой для крепления на круглую или изогнутую поверхность. Мощный корпус, магнитное основание, которое помогает сделать четкие измерения, благодаря тяге и правильному умеренному натяжению стержня, также является минусом – такая конструкция габаритная и увесистая, около 5-6 кг, когда вес гидравлической 2 кг. Если магнит исправен, такой штатив выдержит до 80 кг. В случае поломки, мастера советуют обратиться к специалисту, при ремонте не разрешается разбирать основу с магнитом, так как на производстве стойка также намагничивается, и есть вероятность испортить прибор. Монолитная советская конструкция настраивается по ГОСТу до 0,0100. Имеет высокую жесткость, а прогиб 5 микрон. При сильной вибрации система находит равновесие. Шкала входит в исходное положение. Средняя цена: 4 – 9 тыс. рублей.
В сравнительной таблице приведены показатели четырех механизмов: китайский с высотой 335 мм; китайский 175 мм, гидравлический (Германия) и советский клеммный. Из проведенных вычислений видно: что китайский штатив с высотой 335 мм, имеет самую высокую мощность магнита, не сильный прогиб и самую низкую жесткость. Из этого следует вывод, что: жесткость не влияет на погрешность измерения и мощность нагрузки.
При выборе штатива, учитывается факт отсутствия в комплекте подвески – часового механизма. Индикатор подбирают соответственно цены и качества штатива. Так на бюджетный тайванский штатив, не ставят дорогую немецкую подвеску.
Самодельный штатив
Этот мастер-класс по изготовлению штатива для индикаторов часового типа, поможет сэкономить на покупке дорогостоящего прибора. Составляющие штатива, часто просто можно найти дома или приобрести за небольшую цену. Для самодельной стойки понадобится:
Так как это изобретение не предполагает наличие магнита в основе, опора должна иметь внушительный вес, для предотвращения качки. Основу – держатель брать из тяжелого металла, не из алюминия и точно не из дерева.
Для устойчивости конструкции, по бокам платформы, на которой держится вал, целесообразно высверлить отверстия, чтобы при необходимости закрепить изобретение на поверхности. Если все сделать правильно, то при измерениях стрелка индикатора будет «прыгать» максимум на 0,01, как и в обычных покупных среднестатистических приборах.
Топ 6 востребованных штативов для индикаторов на 2021 год
Приобрести сертифицированную продукцию, выбирая из многочисленных штативов, не просто по той причине, что для индикаторных конструкций проходить принудительную сертификацию не обязательно. Для того, чтобы выбрать качественную модель, стоит обратить внимание на рейтинг подобранных моделей, собранный на информации из отзывов покупателей.
Чешский магнитно-индикаторный шарнирный штатив Micron МСШ-32 со стандартным закручивающимся крепежом имеет основание 320 мм и усиление магнита 300, подходит для измерения приборов весом до 40 кг. Подходит стандартная подвеска часового типа.
Отличительная черта и плюс данной российской модели – наличие слотов для толстых и тонких шеек индикаторов. А также антикоррозионное окрашивание штатива порошковой краской. По отзывам покупателей эта модель, отлично подходит для проверки расхождения захвата испытательной машины.
Российский производитель Ciriff в своей модели 014767 указывает на способность встроенного магнита поднимать вес до 80 кг (при наличии усиления магнита 785). Однако в эксплуатации, по отзывам покупателей, штатив показывает максимальную силу отрыва до 8 – 10 кг. Значительно разнятся показатели тяги с ГОСТом. Штатив внесен в Госреестр средств для измерений.
Магнитный штатив с гибким основанием предполагает установку индикаторов с ценой деления от 0,01. Благодаря гнущемуся основанию, способно занимать необходимое положение. При этом стойка будет оставаться неподвижной. В остальном механизм работы схож с другими штативами магнитного типа. Производитель и сборка китайские. Гарантия от компании 1 год.
Индикаторный штатив индийского производства оснащен постоянными магнитами высокой мощности, способные притянуть массу от 50 до 60 кг. Плюс устройства, в легком контакте с неровными поверхностями, благодаря V-образному пазу.
Заключение
Ссылаясь на подборку информации о лучших штативах на 2021 год, стоит отметить, что большим спросом пользуются магнитные механизмы российского и китайского производства. Китайские штативы, чаще всего приобретаются на AliExpress и используются для измерений в бытовых условиях. Согласно отзывам покупателей, выделяются основные критерии выбора и пользования: определяют назначение штатива с акцентом на: цена – качество; понимание, что самые крепкие и надежные, изготовлены по ГОСТу, без применения больше 10% пластика и алюминия; обращают внимание на состояние и мощность магнита.
Самодельная стойка для индикатора часового типа
Всем доброго дня!
Приложу заготовку, которую вы сможете применить, если захотите написать программку для автоматического вычисления.
Так вот, чтобы найти центр нужно закрепить круглую заготовку в произвольном удобном месте, а после этого коснуться фрезой заготовки в трех любых точках A(x1,y1), B(x2,y2), C(x3,y3) и записать их координаты.
Координаты точек подставляем в формулу и вуаля! В результате положение центра окружности известно, «едем» туда и обнуляемся. В целом, всё просто!
Процесс фрезерования (3-х заходная фреза по алюминию диаметром 2 мм, 0.2 мм съём за проход, смещение 1 мм, подачу не помню, но это и не важно):
После фрезеровки и сверловки выглядит это так:
Уже можно вставить вал в основание посмотреть, как это будет:
Держатели валов SK10 и SK8 также необходимо подвергнуть небольшой доработке – аккуратно спилить основания и спрятать подальше — авось еще куда пригодятся.
Для крепления держатели друг к другу сбоку нужно сделать отверстие с резьбой M4. Кстати, я тут вконец обленился и заставил сверлить фрезерный станок. Решил попробовать сделать это обычным сверлом диаметром 3.3 мм (под резьбу М4 со стандартным шагом), цанга у меня ER11 под 3.175 мм, боялся, что не влезет, но вроде прошло все удачно. Заглубление делал по 0.4 мм, обороты шпинделя опустил до 4 тысяч, в принципе меня всё устроило, можно применять и обычные сверла. Правда, думаю, что лучше использовать сверла с хвостовиками точно под размер цанги, так правильнее.
Индикатор я предполагаю фиксировать в опоре SK8, но для начала немного увеличу в ней пропил, чтобы было легче фиксировать винтом (хочу найти винты барашковые, чтобы закручивать руками)
Ну а теперь, когда все детали готовы можно приступать к сборке. Здесь я не буду подробно расписывать процесс, ничего сложного нет.
И, собственно, результат, как по мне – выглядит очень даже ничего.
Что хочется сказать об устойчивости конструкции, вес основания всё-таки маловат и стоит его чем-то утяжелить. Но с другой стороны, в основании имеется 4 отверстия, с помощью которых можно надежно зафиксировать стойку при эксплуатации, что я и сделал, при оценке биений на конце фрезы. Я прикрепил стойку двумя саморезами к «жертвенному столу» и осуществил сей процесс.
При оценке биений я запустил шпиндель на 88 об/мин, при полном обороте вала стрелка индикатора «гуляла» всего на 1 сотку.
Попутно подергал портал станка руками и достаточно сильно огорчился – все-таки с жесткостью надо что-то решать. Точные цифры не назову, ибо это сложно назвать измерением (динамометра, да и ручных весов, к сожалению, рядом не оказалось), но отклонение индикатора достигало 0,10 — 0,15 мм. В общем, есть над чем поразмыслить на досуге.
А пока всё. Всем, кто дочитал, спасибо! Надеюсь было не скучно.
Обещанное в начале видео (5 минут)
