Бластер что это такое
Бластер
| « | …и тогда я достал свой верный бластер… | » |
| — Коля Садовский фантазирует, сбивая с толку Алису Селезнёву | ||
Содержание
Предыстория [ править ]
Серьёзным недостатком бластеров была сравнительно невысокая дальнобойность, что привело в итоге к вытеснению бластеров с позиции главного калибра кораблей (они остались как оборонительные орудия ближнего радиуса, в основном против истребителей), зато на земле бластеры продолжали совершенствоваться, пройдя стадию пульсирующе-волновых бластеров (предок дезинтеграторов), впоследствии запрещенных, к уже всем знакомым бластерным пистолетам, винтовкам и прочим элементам наземных баталий.
В основе бластерной технологии Звездных Войн лежит преобразование газа в заряд (различной природы, обычно синий-плазменный или красный-высокоэнергетический), который выстреливается в сторону мишени по прямой. Существует целая куча фанатских теорий, объясняющих физику этого процесса и причины, по которым цель разрушается раньше, чем в неё попадает «красная черточка». Бластеры делятся на два типа: те, кому для работы нужны и энергия и газ, и те, кому для работы нужна только энергия (газ берется, видимо, из атмосферы). Первые мощнее, вторые легче.
Видимые выстрелы [ править ]
Выстрелы из бластера выглядят как светящиеся росчерки различного цвета.
Возможность в реальной жизни [ править ]
Изобретатель Люк Кэмпбелл называет бластером импульсный лазер (то есть, такой лазер, который не прожигает, а взрывает цель очень кратким и быстрым нагревом).
Бластер
Содержание
Техническая информация
Принцип работы лазера
Лазерный луч — когерентный луч света. В случае со светом когерентность означает, что луч состоит из волн одной амплитуды и фазы.
Лазерный луч создается при накачке энергией определенного вещества. Одним из таких веществ является газ тибанна. Когда атом вещества поглощает энергию и возбуждается, его электроны переходят на новый энергетический уровень. При стабилизации электроны возвращаются на прежний уровень, испуская фотон. Фотон является сгустком энергии, способным нанести повреждения.
Принцип работы бластера
Менее распространен плазменный бластер, использовавшийся Великой армией Республики. Плазма пригодна для уничтожения любых целей, но наиболее эффективна против дроидов благодаря природе плазмы, являющейся перегретым ионизированным газом. Дроиды уязвимы воздействию энергии ионов, и плазменный бластер — очевидный выбор для борьбы с ними. Этим объясняется выбор серии DC фирмы «БласТех» для вооружения клонов.
Более распространенным типом бластера является высокоэнергетический бластер, превосходящий перегретую плазму по урону, наносимому гуманоидам и другим живым существам. Он также способен поражать дроидов, в том числе боевых дроидов B1. Кроме того, такой бластер для создания заряда использует меньше газа.
Кроме того, бластер может работать в режиме ионного ускорителя. При этом для оглушения или уничтожения цели используется электрическая энергия.
Электронные дополнения
История и использование

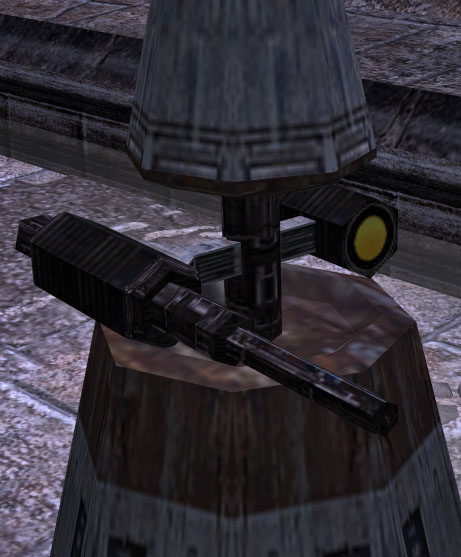

Самый древний из известных бластеров.
Тройной бластер ушел в забвение, когда появилось более традиционное исполнение бластера — автономное устройство, не требовавшее для стрельбы дополнительного оборудования.
Улучшенной версией бластера стал автобластер. Созданный для истребителя B-wing, он имел более высокую скорострельность, чем любые другие модели, но до Эндорской битвы на других звездолётах не применялся.
Лазерный «бластер» действующая модель
В детстве я смотрел «Звездные войны» и хотел заполучить себе какой-нибудь фантастический девайс. Меч джедая возможен только в галактике Звездных войн с их специфической физикой. В нашей же вселенной, луч лазера не может лететь метр и потом резко обрываться. Делать светящуюся палку не интересно. А вот бластер… Сделать его стреляющим прерывистым лучем тоже не получится. Но сделать девайс, который «стреляет» красивым лучом в темноте вполне возможно.
Безопасность
Лазер опасен для зрения. По этому, эксперименты с лазером и оптикой нужно проводить в защитных очках. Даже 100 рублевые очки из магазина спецодежды задерживают блики, отраженный и не сфокусированный луч. Сфокусированный луч их конечно прожгет. Но в моем устройстве такового нет. Есть очки более высокого класса защиты. Их сфокусированный луч обугливает, но не прожигает. Это для тех, кто работает с мощными режущими лазерами.
Вот как работают самые обычные очки:
Лазер
И так, у меня задача получить красивый длинный луч, видимый в атмосфере в темноте или в сумерках. По сути, нужна мощная лазерная указка видимого спектра. Только в моем устройстве, она не будет светить непрерывно, а будет «стрелять» одиночными импульсами или очередями.
Я решил, что наиболее эффектным будет синее или зеленое свечение. И тут в Китайском интернет магазине на глаза попался модуль для гравировки по дереву с длинной волны 450нм.
Я выбрал модуль на 6 китайских ватт. Китайцы, конечно же, немного приврали 🙂 И в реальности этот модуль потребляет 9вт и выдает около 2вт. Это и хорошо. Дело в том, что в синем лазерном светодиоде, кристалл довольно больших размеров и излучает он с торца пластины.
Вот так примерно это выглядит:
То есть, он выдает широкую полоску синего света. Вот угловое распределение света из даташита на светодиод:
Полоса будет примерно такая:
Чем ближе источник света к точечному, тем легче его сфокусировать и получить тонкий луч. В случае синего лазерного светодиода, мы в любом случае получим луч в виде полосы в силу конструкции кристалла. Чем мощнее лазерный светодиод, тем больше у него кристалл, а значит, мы получим просто более широкую полоску. Вывод: за мощностью гнаться не стоит. Надо выбрать светодиод с оптимальным соотношением мощности и размера кристалла. В моем модуле довольно маленький светодиод и это подходит.
Теперь оптика
Лазерный светодиод выдает полосу света с углом примерно 40 градусов. А мне нужен тонкий длинный луч. Значит, нужна коллиматорная оптика. С модулем шел объектив для гравировки по дереву, и он фокусирует луч в точку на расстоянии 10-40мм от модуля. Я, конечно же, побаловался и повыжигал дерево. Но мне нужно совсем другое. В принципе, если сфокусировать этим объективом луч в некоторой точке и эту точку поместить в фокус другой более длиннофокусной линзы, получится что мне нужно, но качество этого объектива отвратительное. Линза пластиковая, вклеена криво, в линзе дефекты и пузырьки. Для первых опытов ее хватило, но потом я заказал коллиматорный объектив с нормальными стеклянными линзами.
Качество этого объектива намного выше и линз в нем 3. Он сам по себе используется в лазерных указках и может давать луч, но расхождение луча довольно велико. Моя система будет получше.
Оптическая схема моего «бластера»:
Чем более длиннофокусная линза стоит на выходе, тем меньше будет расхождение луча. Можно поставить телескоп, но это будет слишком. Мой «бластер» должен быть компактным как у Имперских штурмовиков и недорогим. Это все-таки игрушка. Я поставил плоско – выпуклую линзу с фокусным 80мм и это дает расхождение луча примерно 3,5 угловых минут. Это неплохо и выглядит красиво. На выходе толщина луча 6мм, на расстоянии 11м — 14мм, а на расстоянии 100м полоска лазера будет чуть больше 10см. После выхода из устройства, у луча нет точек фокуса, а значит, им ничего нельзя поджечь. Это хорошо в плане безопасности. Судя по кадрам из фильма, диаметр луча бластера – несколько сантиметров. На расстоянии «игры» в 20-50м так оно и будет в моем случае.
Оптические компоненты я закрепил на металлической пластине. Крепление должно быть надежным, перемещение компонентов на десятую долю милиметра собъет фокус. На лазерном модуле установлена планка Вивера для крепления оптического прицела. В фильме он есть даже на бластере – пистолете у Хана Соло и на моем бластере оный быть просто обязан!
Оптическая система без кожуха:
Луч на расстоянии 11м. Видны волновые эффекты:
Корпус
Выводы я сделал следующие.
Корпус пластиковый, достаточно футуристического вида и состоит из 2х половинок. А значит, туда легко будет поместить электронику.
Питание от 2х 18650. Падение напряжения на лазерном светодиоде 4,3-4,5в, так что одним элементом не обойтись.
На корпусе переключатель режима огня, ручки настройки мощности и скорострельности, индикатор заряда батареи.
Контроллер
Я сделал контроллер на базе Ардуино нано.
Безопасный режим
В лазерах это необходимая функция.
Чего уж говорить про лазерную «игрушку». Зеваки «дай посмотреть» запросто могут испортить зрение себе или ближним. В лазерных проекторах, мощных лазерных указках делают хардовый ключ блокировки. Чтобы включить устройство мог только человек, который понимает что он делает, соблюдает ТБ и применяет средства защиты. (Это в идеале). У меня это тоже есть. Без «ключа безопасности», мощность лазера ограничена единицами милливатт и он безопасен для зрения. На дальнем расстоянии (больше 200-300м), луч тоже безопасен даже на максимальной мощности. Из-за расхождения луча и поглощения атмосферой.
Готовый «бластер»
Все собрано и работает!
Как оно? По-моему, весьма футуристично…
Каждый элемент функционален, никакой бутафории.
Теперь посмотрим кадры из фильмов «Звездные войны», где вовсю палят из бластеров.
Чтобы было потом с чем сравнить.
Еще из поздних фильмов:
Ну а теперь, нас ждет битва за Галактику. Выйдем и постреляем!
Только не забываем, что в случае игры в Звездные Войны, все Джедаи, Ситхи и прочие герои сопротивления и прихвостни Империи должны одевать защитные очки!
Благо, стоят они гораздо дешевле даже масок для пейнтбола…
Испытания
Тут все снято по-настоящему, никакой компьютерной графики.
Только бластер и камера с объективом 70-200мм.
Фотки кликабельны.
Очередь в стену выдержка пару-тройку секунд:
Я стреляю в сторону:
Чуть не попал в оператора:
Расстояние до меня примерно 50-60м.
Стоит отметить одну особенность. Стрельба выглядит не как фонарик или указка.
Я конечно понимаю, что скорость света очень велика и заметить глазом распространение луча нереально, но импульсы длительностью от милисекунд до десятков милисекунд, обманывают восприятие и кажется, что луч реально летит по воздуху!
На небе видно звезды, Имперских крейсеров не видно 🙂
Прямое попадание в Луну:
Следующим проектом надо будет делать разрушитель планет! Тут явно мощи не хватает 🙂
Бластеры Нёрф – легендарные и классные
Бластеры Нёрф по праву можно считать легендарными. Изначально они были предназначены только для мальчишек, однако после выпуска стильных моделей с использованием розовых, серых и фиолетовых цветов стали популярны и среди девочек.
История Nerf началась в 1969 году. Именно тогда была основана компания, мечтающая о создании подобных игрушек. Разработка концепции первой модели заняла порядка 20 лет, и только в 1989 году в продаже появился стреляющий тремя баллистическими мячиками Nerf Blast-a-Ball. С этого момента началась новая эпоха этого бренда, сопровождаемая громким слоганом «Нёрф или ничего», который активно используется до сих пор.
Производителем игрушек является известная корпорация Хасбро. Интерактивные реалистичные куклы Baby Alive, забавные минифигурки Hanazuki, коллекционные фигурки Lost Kitties, застывающая масса для творчества DohVinci, пластилин PLAY-DOH – эти, а также многие другие товары появились именно благодаря этой компании. Но, несмотря на большое разнообразие выпускаемых игрушек, Hasbro уделяет особое внимание абсолютно всей своей продукции. Так, например, в настоящее время разработано уже несколько классных линеек бластеров Нёрф. Все они не только выглядят превосходно, но и обладают потрясающими функциональными возможностями. В этом обзоре мы расскажем о каждой cерии подробнее.
Основная линейка бластеров, рассчитанная на детей старше 7-ми лет. Она порадует вас широким ассортиментов товаров. Как правило, игрушки представлены здесь в традиционной расцветке с использованием серых, синих и оранжевых цветов. Стреляют бластеры небольшими патронами, которые изготовлены из мягкого поролона и качественной резины.
Стрелы имеют яркую окраску, а поэтому вы легко найдёте их в траве или на снегу. Дальность расстояния выстрела достигает порядка 20-ти метров. Как правило, патроны для стрельбы у Nerf Elite уже входят в комплект, однако приобрести их вы сможете и отдельно.
Эта популярная линейка предназначена для тех, кто уже знаком с принципом работы бластеров. Рассчитана она на детей старше 8-ми лет. Здесь ребёнку предлагается собрать свой собственный Нёрф при помощи дополнительных аксессуаров. Теперь только вы решаете, с какой целью будет использоваться игрушка: для разведки, штурма или прикрытия. Шпион или пулемётчик – каждый день малыш сам выбирает для себя новую роль!
В качестве патронов в серии используются всё те же мягкие стрелы с резиновыми наконечниками. Гарантированная дальность стрельбы – до 20 метров.
Но уникальность бластера состоит не только в этом. При необходимости (например, для освещения пути) ребёнок сможет активировать светло-зелёную подсветку! Настоящая фантастика! Только представьте, сколько классных историй можно разыграть вместе с ним!
Проверить работу игрушки вы сможете ещё до вскрытия коробки благодаря упаковке открытого типа с функцией Try me. В состав набора входят 4 демонстрационные батарейки типа АА. Перед началом игры их рекомендуется заменить на новые.
В магазинах ТОЙ.РУ вы сможете найти бластеры Супер Сокер самого разного дизайна и оттенка: синего, голубого, черно-белого и зелёных цветов. Они имеют удобную рукоятку и изготовлены из высококачественного пластика.
Дальность стрельбы этой линейки Nerf варьируется в зависимости от модели и составляет в среднем 6-10 метров! Батарейки для работы не требуются. Такие бластеры подойдут для любителей активного вида отдыха, а игра с ними подарит огромное количество положительных эмоций!
Nerf Зомби Страйк и Nerf Думлэндс – тематические бластеры, предназначенные для детей старше 7-ми лет.
Их расцветка поражает воображение! Большинство Nerf Зомби Страйк представлены в зелёном цвете с оранжевыми, коричневыми и серыми вставками. Каждый бластер имеет свою специфическую особенность. Так, например, у одних игрушек рукоять словно обмотана бинтом, у других – корпус украшен многочисленными надписями, а третьи и вовсе предназначены для стрельбы одной рукой.
В качестве патронов здесь используются мягкие стрелы с резиновым наконечником.
Дополнительно вы сможете приобрести кисло-зелёные стрелы с нанесённым на них логотипом, а также набор, состоящий из трёх различных мишеней, прицела, ярких стрел и компактного бластера.
На этот раз детям предстоит погрузиться в атмосферу постапокалиптического будущего 2169 года. Земля здесь давно превратилась в выжженную пустыню. Задача ребёнка – вооружиться классным бластером и вступить в борьбу со злом!
Игрушки этой серии представлены в чёрно-оранжевом дизайне (как и сами патроны). Многие модели оснащены специальными креплениями для ремня, имеют функцию простой перезарядки и оснащены удобной рукояткой. В магазинах ТОЙ.РУ вы дополнительно cможете приобрести 30 стрел ярко-оранжевого цвета с чёрным наконечником и надписью «Doomlands».
Это мощные, габаритные модели. Они порадуют вас не только ярким внешним видом, но и потрясающими функциональными возможностями. Не зря среди мальчишек они пользуются особой популярностью!
Чем же игрушки этой серии отличаются от остальных бластеров?
❶ Дальность стрельбы Nerf Мега впечатляет, ведь патроны могут улетать на расстояние до 30 метров!
❷ Несмотря на внушительные размеры, бластеры имеют удобную рукоятку, которая не выскользнет из рук в период игры;
❸ Во время выстрела издаётся характерный звук, напоминающий свист, что делает игру ещё более реалистичной. Снарядами можно сбить, например, пустую пластиковую бутылку;
❹ Магазин с пулями у некоторых моделей крутится в двух направлениях;
❺ Стрелы Nerf Мега больше, чем в других сериях, однако они также сделаны из лёгкого пластика и мягких материалов. Представлены в тёмно-вишневом цвете с оранжевым наконечником (как и сами бластеры). Ассортимент товаров этой линейки широк. А это значит, что вы сможете найти бластер на любой вкус: как простые, так и с оригинальными вставками.
Эти мощные бластеры последнего поколения предназначены для подростков от 14 лет. Они отлично подойдут для игры в тёплое время года: на улице, во дворе, на даче.
Их особенность заключается в том, что вместо традиционных патронов Nerf Райвал стреляют жёлтыми шариками, благодаря которым осуществляется максимальная точность при стрельбе. Кстати, такие своеобразные снаряды совсем не травмируют в бою! А сразу после выстрела ребёнок без проблем сможет найти их и в траве, и на снегу.
В ассортименте линейки представлено сразу несколько потрясающих игрушек. Здесь вы увидите и компактные модели, и большой бластер «Зевс» с обоймой на 12 патронов!
Также дополнительно вы сможете приобрести игровую маску, шарики и запасной магазин, которые позволят сделать состязания ещё более яркими и захватывающими!
Кто сказал, что играть в войнушку нравится только мальчишкам? Потрясающая серия девочек N-Rebelle доказала, что это не так!
Бластеры этой линейки выполнены в ярких тонах: розовом, бирюзовом, фиолетовом, что, конечно же, не может не порадовать юных представительниц прекрасного пола. Также игрушки отличаются компактностью и изящным исполнением.
Стрелы здесь сделаны из мягкого материала с резиновым наконечником. Как правило, в комплект включены патроны разного цвета: жёлтого, белого, розового, фиолетового и т.д.
Каждый из бластеров N-Rebelle украшен оригинальными декоративными элементами, например, металлическим браслетом с подвеской-шармом в виде ключика, необычными яркими узорами. Курок некоторых моделей напоминает лист или каплю воды.
Все представленные игрушки уж точно не оставят равнодушным активных ребят, которые ни секунды не могут усидеть на месте. Вперёд! Захватывающие приключения с бластерами Нёрф ждут вас!
