Как узнать спектр светодиода
Простое определение цветового спектра ламп
Если вы хотите просмотреть цветовую гамму источника света в вашей студии, то есть дешевый и простой способ сделать это. Обычный CD или DVD-диск может помочь проделать этот трюк. Просто посмотрите на отражение света на поверхности диска. В данном случае диск выступает в качестве дифракционной решетки, что позволяет увидеть различные цветовые полосы.
Вот 8-минутный ролик, в котором Matthias Wandel демонстрирует данную технику с использованием различных ламп в его мастерской:
Используя этот трюк, вы можете увидеть, как различные типы ламп излучают различные длины волн. Вот еще кадр, сравнивающий лампу люминесцентную (слева) с светодиодную(справа) лампы:
Как вы можете видеть, люминесцентная лампа излучает не весь спектр цвета, в то время как светодиодные лампы охватывают все цвета.
Невооружённым глазом различия могут быть незаметны, но на снимках разница может быть существенной. Например, объекты будут выглядеть по-разному в черно-белых фотографиях в зависимости от того, какие источники света вы используете (Вандел демонстрирует это в видео выше).
Если у вас есть компакт-диск поблизости, попробуйте использовать его, чтобы проверить спектр, излучаемый лампами в вашей комнате.
Как вам такой эксперимент? Выкладывайте в комментариях ниже фото того, что у вас получилось и подписывайте, какой тип источника света использовался;)
Дифракционные решетки. Самодельный спектроскоп или как определить спектр источника света?
Как же сделать спектроскоп своими руками?
Впервые дифракционную решетку применил Джеймс Грегори (James Gregory), использовавший в качестве решётки птичье перо. Он пропускал через перо солнечный свет и увидел его разложение на составлящие цвета. Также цвета крыльев многих бабочек обусловлены явлением дифракции.
Дэвид Риттенхаус
А вот как описаны проявления дифракции в быту в энциклопедическом словаре Брокгауза и Ефрона:
На аукционе ebay продаются дифракционные голографические решетки с шагом 1, 2 и 1,88 мкм:
DVD как дифракционная решетка
Диск DVD+R (DVD+RW) состоит из двух слоев: оптического (2) и отражающего (1).
Я разделил их с помощью ножа:
В DVD-R-диске слои имеют четкую границу между ними и достаточно легко отделяются друг от друга, в отличие от CD-R-диска:
Я вырезал из оптического слоя диска DVD+R фрагмент, получив импровизированную прозрачную дифракционную решетку:
Вот как это выглядит в реальности (я использовал «зеленую» лазерную указку с длиной волны 532 нм):
На расстоянии в 43 см от решетки до экрана расстояние от центрального до крайнего пятна составляет 38,5 см, что соответствует углу 42°.
Проверка дает угол, равный 46°. Это практически совпадает с экспериментальным результатом!
Дифракционные пятна от излучения красного лазера удалены от центрального пятна на большее расстояние, что согласуется с вышеприведенной формулой (длина световой волны красного лазера больше, чем зеленого).
Приложив этот фрагмент дифракционной решетки вплотную к камере смартфона, я получил спектрограф:
Вот как выглядит на снимке камеры смартфона спектр излучения лампы дневного света:
Искривление линий спектра обусловлено кривизной бороздок на поверхности оптического слоя DVD-диска.
Вращая импровизированную дифракционную решетку, можно выбрать оптимальный вид и положение спектра.
Наблюдавшиеся мной спектры источников света
Вот так выглядят спектры различных источников, которые я получил с помощью вырезанного фрагмента оптического слоя DVD+R-диска:
спектр солнечного света
спектр, как и следовало ожидать, непрерывен во всей видимой области (от фиолетового до красного цветов):
спектр солнечного света, отраженного от Луны:
спектр пламени спички
непрерывный спектр
спектры ламп накаливания
спектр тоже непрерывен, как и спектр солнечного света:
спектры ламп дневного света (люминесцентных ламп)
лампа дневного света:
спектры КЛЛ (компактных люминесцентных ламп)
спектр дискретен (отчетливо видны несколько повторяющихся контуров спирального корпуса лампы):
при повороте фрагмента оптического слоя и смартфона контура превращаются в полоски:
Сравнительная таблица спектров КЛЛ с различной цветовой температурой:
| Цветовая температура | Спектр |
| 2700 K (warm white) |  |
| 4000 K (cool white) |   |
| 6000 K (day white) |
спектр «белого» светодиода:
спектр светодиодной лампы:
Сравнительная таблица спектров светодиодных ламп с различной цветовой температурой:
| Цветовая температура | Спектр |
| 2700 K (warm white) |  |
| 4000 K (cool white) |  |
| 6000 K (day white) |
спектр расположенных рядом на плате ноутбука индикаторных светодиодов белого и оранжевого цвета:
спектр неоновой лампы
спектры ламп уличных фонарей
Выглядят лампы ДРВ и ДРЛ вот так:
А вот вид фонаря с такой лампой:
В лампах ДРЛ и ДРВ разряд излучает зеленый и ультрафиолетовый свет, а люминофор, которым покрыта колба, излучает под действием ультрафиолета красный свет. Сочетание этих цветов дает белый цвет.
Выглядят лампы ДНаТ так:
Вот такая лампа смонтирована в одном из уличных фонарей:
Сейчас такие лампыы чаще всего используются для уличного освещения.
А вот как выглядит ее спектр:
Спектр этой лампы дискретный, с явным преобладанием красно-желто-зеленой области спектра
Полученная картина спектра обладает хорошей линейностью:
А вот спектры еще некоторых таких ламп:
Как видно, здесь наблюдается такая же структура спектра.
Выглядят лампы ДРИ так:
спектр искрового разряда
Вот как выглядит спектр искрового разряда в разряднике моей катушки Тесла:
Иногда можно увидеть и спектр второго порядка, например, для солнечного света:
Также интерес представляет прохождение света через полупрозрачную среду, например, цветной целлофан.
Конструкция DVD-спектроскопа
Для расщепления спектра света используют либо призму (в старых спектроскопах), либо дифракционную решетку (в новых).
Вот так выглядит конструкция спектроскопа, работающего на пропускание:
А вот так устроен спектроскоп, работающий на отражение (англ. reflection spectroscope):
В качестве корпуса рекомендуется использовать почтовую коробку (среднего или малого размера), коробку из-под обуви, упаковка из-под овсянки.
Для светоизоляции корпуса рекомендуется использовать алюминиевую фольгу или ленту.
На аукционе ebay продается вот такой Diffraction Grating Spectroscope Kit:
Перья птиц как дифракционные решетки
Перо птицы имеет настолько тонкую структуру, что может выступать в роли дифракционной решетки.
Переплетение бородочек и образует дифракционную решетку.
Я извлек перо из перьевой подушки.
Вот так выглядит структура этого перышка под моим микроскопом из веб-камеры (видны стержень, несущий опахало из бородок (лучей первого порядка) и бородочек (лучей второго порядка)):
Второе перо мы нашли в саду:
Радуга
Явление радуги объясняетcя совместным действием преломления и дифракции на беспорядочно расположенных шарообразных капельках воды.
Интересные ссылки
Продолжение следует
Измеряю спектр китайских светодиодов

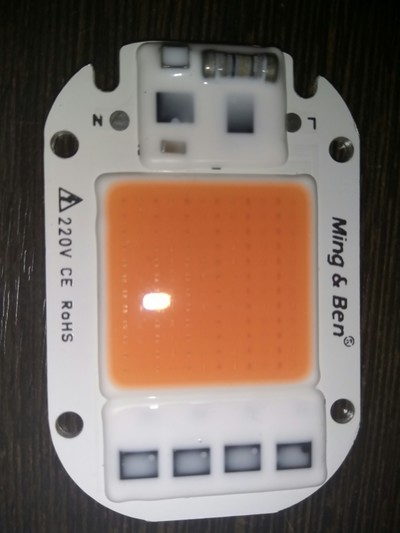

Такой микро пост будет. У меня появился Спектрофотометр »ТКА-Спектр». Решил замерить спектр китайского светодиода фул спектр, мощностью 10 Вт.

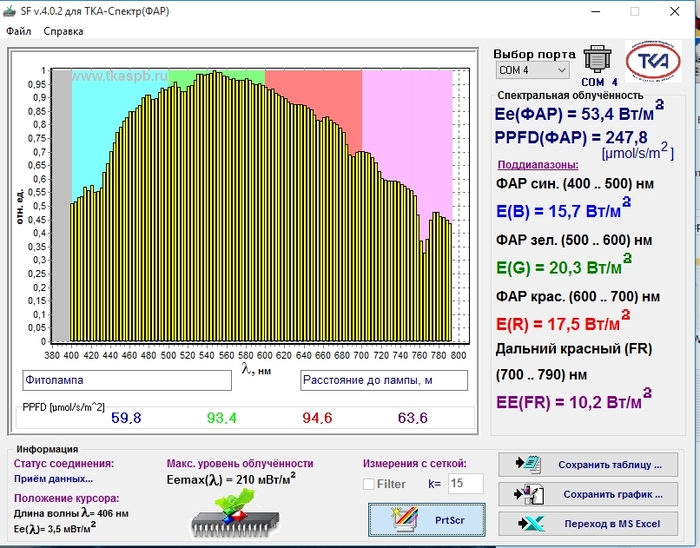

Вот такой результат показал один светодиод, в полностью изолированном, от внешнего света, помещении. Высота над спектрометром 40 см.
А вот к сравнению свет, на подоконнике, в пасмурную погоду(солнечная сторона).
Видно, что спектр «тот который нужен», но хотелось бы его «по больше». В выходные хочу сравнить светодиодные ламы, с обычными ртутными лампами. Так же посмотреть спектр заявленной температуры свечения(Кельвин). Есть предложения что еще замерить?
Если наблюдения будут интересными, выложу все в инстаграмм.
Фитолампы было бы интересно посмотреть. Диодные и люмки.
Есть предложения что еще замерить?
Есть! Замерить все телефоны, которые будут доступны на предмет спектра белого экрана.
Подписался и буду ждать.
Где то вкаментах уже было но повторюсь. Интересен спектр простой светодиодки на светодиодах типа CREE и дешманской фитолампы. Подписался жду))
А смысл? Есть же lamptest.
Любопытно взглянуть на спектр в ясные сумерки, посмотреть на спектр галогенки в сравнении с простой лампой накаливания.
На бездрайверные сборки хотелось бы посмотреть. И фуллспекрт, и белые.
Мне вот интересно, как солнцезащитные очки защищают от У\Ф.
Разных моделей, с али и полароид.
18 вт фитолампу Fluora Osram и ДНАТ бы еще посмотреть
Очень интересно! Я по профессии художник по свету в театре и мне это, как никому близко. Спектр у белого светодиода получился такой, потому что там синий диод и жёлтый люминофор. Вместе они человеческому глазу видятся, как белый цвет, но это всего лишь синий + жёлтый.
ПОДПИШУСЬ НА ВАС УВАЖАЕМЫЙ!
В следующий раз пожалуйста разжуйТе, что есть фулл спектр, где применяется, зачем его замерять, что за визуализация эквалайзера Winamp на фото. Источники света хотелосьбы почитать более полные характеристики, а так же увидеть сам прибор и что такое 40 см. Пикабу познавательный и разносторонний.
Интересно сравнить спектр при отображении белого фона на смартфонах с экранами OLED и IPS
П.с. рейтинга нет, только зарегался, картинка ссылкой с али https://ae01.alicdn.com/kf/HTB1F42JatfvK1RjSspoq6zfNpXa8.jpg
Есть возможность измерить спектр китайских лазерных указок? Красной, зеленой и фиолетовой?

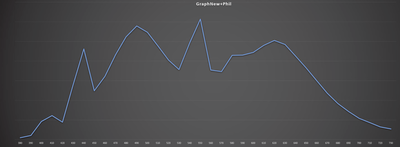

А вот так выглядит свет Филипсовских колорометрических D50 ламп с CRI=94
для сравнения пламя от свечи замерь
Неплохой спектр, а по каким параметрам такие диоды искать на али?
А какая верхняя граница спектра у спектрометра? Интересно сравнить УФ-лампы люминесцентного типа и УФ-светодиоды.
Я бы белый у теликов посмотрел бы, особенно разницу Самсунга и ЛГ, ну и на их фоне филипы, сони и др.
Круто! Сам с большим интересом измерил бы спектр своих светильников, но найти в Питере спектрофотометр не реально. В Москве куча вариантов за небольшую денюжку, а у нас нет.
А ты запятые с какой целью эдак расставляешь? Мне для поэмы, ога 🙂
А можно для чайников, что эта разница значит? Столько синего и красного, да, это вредно типа?
Хотелось бы увидеть спектр лампы UVB.
а как проводились измерения? размер комнаты, есть ли гост на проведение таких измерений?
А делом заняться не пробовал?
Вентиляция в клубничном бункере
Колупаем потихонечку вопросы вентиляции и газообмена в клубничном бункере.
Установили приточку и вытяжку. Правда пока все работает в ручном режиме. Контроллер в пути и все это немного колхозански выглядит, но красоту будем позже наводить.
Сейчас важен газообмен, так как ягода уже на подходе. Почему важен читаем ниже.
Вентиляция играет ключевую роль:
1. Понижает избыточную влажность.
Растения испаряют влагу, чтобы прибавить 1гр сухой массы они должны прогнать через себя 500мл воды.
В замкнутом пространстве это все быстро превращается в идеальную среду для развития грибов. Влажность необходимо держать
2. Понижение ночных температур.
Проверено неоднократно. Плюс идет стимуляция закладки цветочной почки при наборе холодных часов.
3. Обновление воздуха в помещении.
Даже если влажность держится на оптимальном уровне необходимо проветривать. Кондиционер гоняет один и тот же воздух взад назад. Его кстати тоже периодически и регулярно нужно чистить.
Споры и гифы грибов и бактерий всегда присутствуют в воздухе, но в замкнутом пространстве их концентрация очень быстро увеличивается. Никакая химия не поможет, тем более, что мы ей и не пользуемся.
4. Удаление СО2 в ночную фазу.
Днем идет принудительная подача СО2 до уровня 900ppm, что раза в 2 точно выше чем в среднем на планете.
Растения питаются водой и углекислым газом в присутствии света. Ночью света нет и СО2 нам не нужен. Там идут другие физиологические процессы. За несколько часов до выключения света убираем подачу СО2, лишнее съедят.
Итак проветривание в ночную фазу убивает сразу четырех зайцев.
Обновляет воздух, удаляет СО2, снижает влажность и понижает температуру.
Ну и немного результатов, хотя это пока сложно результатами назвать. Ягода только только зреть начала. Но первые килограмчики уже порадовали детишек.
На сегодня все. Как говорит товарищ Геральт: «Бывай»
Кому интересен проект милости прошу на телегу Фруктопоника.
Роторная гидропоника своими руками
Добрый день, товарищи.
В далеком 2013 году загорелся желанием выращивать клубнику и рассаду в гроубоксе. Вместе с тем, моя студенческая жизнь и скромный бюджет, ограничили меня в ресурсах и возможностях. Так сказать, собрал из того, что было
Затем попробовал применить метод гидропоники для клубники из сантехнических труб с отверстиями под горшки самодельной коронкой (ужас, если честно 😅)
Далее была попытка выращивать на стеллажах рассаду для моей мамы для последующей пересадки в огороде.
И к чему же все это привело?
Мы с товарищами решили, основываясь на примере NASA, разработать собственную конструкцию роторной гидрапоники. Если данный пост вас заинтересовал, то позже расскажу, как мы её проектировали.
Моя гидропоника. Часть № 5 (2-2021)
Всем привет. Продолжаем сезон 2021. Сегодня 23.05.2021.
Прошло 2 недели после переезда растишек на постоянное место жительства в установку. Растишки чувствуют себя отлично. Корни за пределы горшков пустили все. Корешки все светлые, без намёка на гниль.
Ph держится стабильно на отметке 6.0, ЕС подрос с 2055 начальных до 2160.
Далее типа таймлапс…
Одна неделя в утановке:
Ну и вот такой вариант (прошу сильно ссаными тряпками не махать, первая моя гифка саморукотворная):
Моя гидропоника. Часть №3
Всем привет. Дико извиняюсь за столь значительную задержку, всё как-то руки не доходили. Для тех, кто наткнулся на этот пост случайно, первая часть тут, вторая часть тут.
Учитывая тот факт, что посадил семена только 18-го июля, а растишки перекочевали в установку только 22.08.20, никакой надежды на получение урожая не было. Было желание понаблюдать и посмотреть, что все-таки из всей моей затеи выйдет, поднабраться опыта.
Установка бурлит, растишки растут, я мониторю концентрацию и Ph рассола.
При первоначальном приготовлении рассола, чёрт меня попутал, и я вместо добавления в воду (56 литров) концентратов селитры калиевой и монокалийфосфата по 100 мл., добавил их по 200 мл. Было это 22.08.2020. 26.08.2020 поменял рассол на «правильный», ну и «продолжаю наблюдение» (с).
04.09.2020 сменил компот (зачем? уже не помню, но в записях это есть) 50 литров и мониторю ЕС и Ph. Не знаю, будет кому интересно, но всё-таки небольшую динамику приведу:
04.09.2020 – ЕС=2197, Ph=6,0.
05.09.2020 – ЕС=2430, Ph=6,5.
09.09.2020 – ЕС=2775, Ph=6,0.
Как видим ЕС понемногу растет
14.09.2020 – ЕС=2796, Ph=6,0. обрезал лишние пасынки,
подвязал растишки на нитки, прикрепленные к потолку.
20.09.2020 – ЕС=2793, Ph=6,0.
23.09.2020 – ЕС=2892, Ph=6,0. объем компота уменьшился до 36 литров.
28.09.2020 – ЕС=2846, Ph=6,0. объем компота уменьшился до 32 литров, долил чистой воды до 46 литров, при этом ЕС=2069.
Далее была смена компота полностью, с другой навеской солей для периода плодоношения (приводить его здесь не буду, дабы не утомлять Вас, дорогие мой, лишними цифрами. Или всё-таки привести?)
Вот ещё немного фото:
18.10.2020 температуру за бортом не зафиксировал, но погода радует, вполне тепло, только периодически включаю обогреватель, чтобы поддерживать температуру и продолжаю наблюдение)))
18.11.2020 температура за бортом 4 градуса, температура компота – 5,9 градуса. Обогревателю пришлось переехать к тёще, ей стены оштукатурили машинным способом, влажность большая там он нужнее, а на балконе, с учётом забортной температуры, решил дальнейшее сжигание электричества нецелесообразным.
На этом эксперимент 2020-го сельскохозяйственного года завершён. Вот такая картинка по корешкам:
Вот такая картинка по вершкам:
Вот такая куча завязей:
А вот столько завязей с одного куста. Не помню с какого именно куста содрал, но их там более 120:
Что ж, спасибо за внимание, а я пошёл писать четвёртую часть (или 1-ю 2021, пока не решил)
Моя гидропоника. Часть №2
Здравствуйте! Первая часть тут: Моя гидропоника. Часть №1 У меня образовалось аж 118 подписчиков! Вчера было 7. Спасибо всем за комментарии, В особенности @iPepperrr, он открыл для меня ещё один вид гидропоники. Теперь я знаю чем у меня зимой будет занят подоконник))).
Ну а теперь продолжу знакомить Вас с моим рукоблудством хобби.

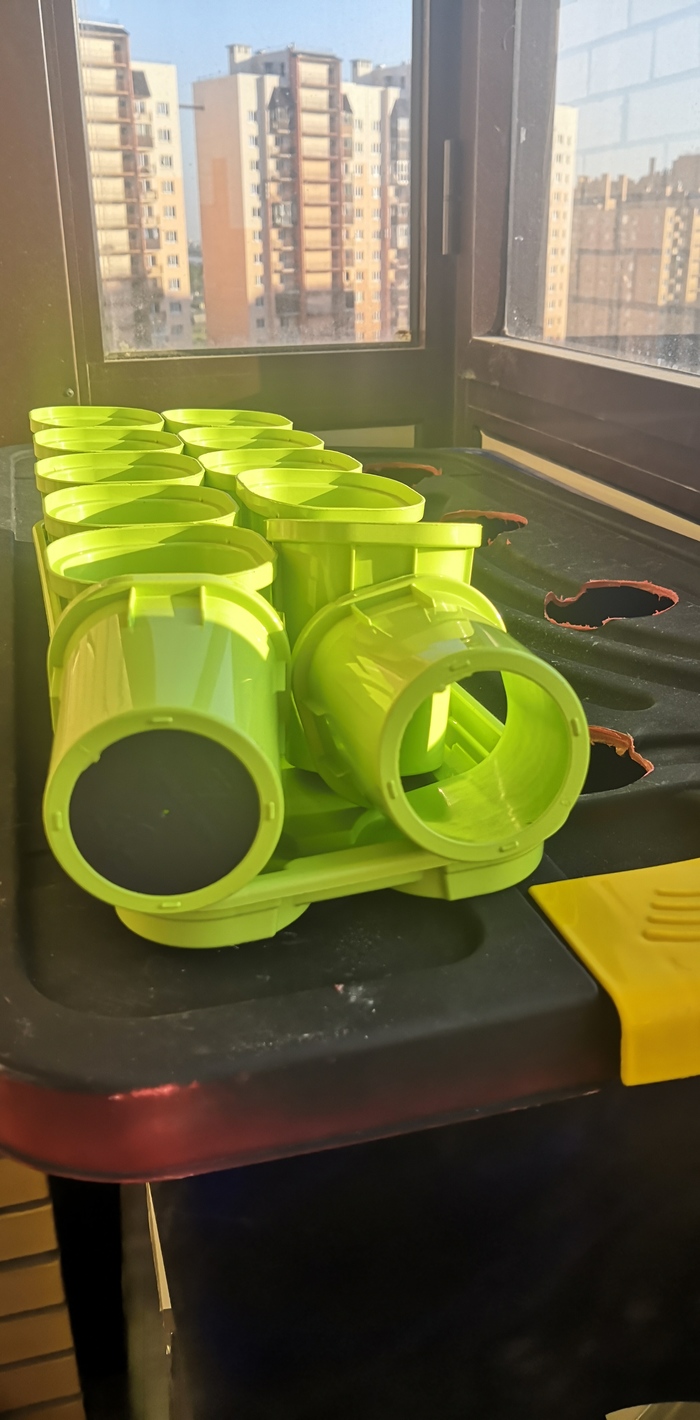

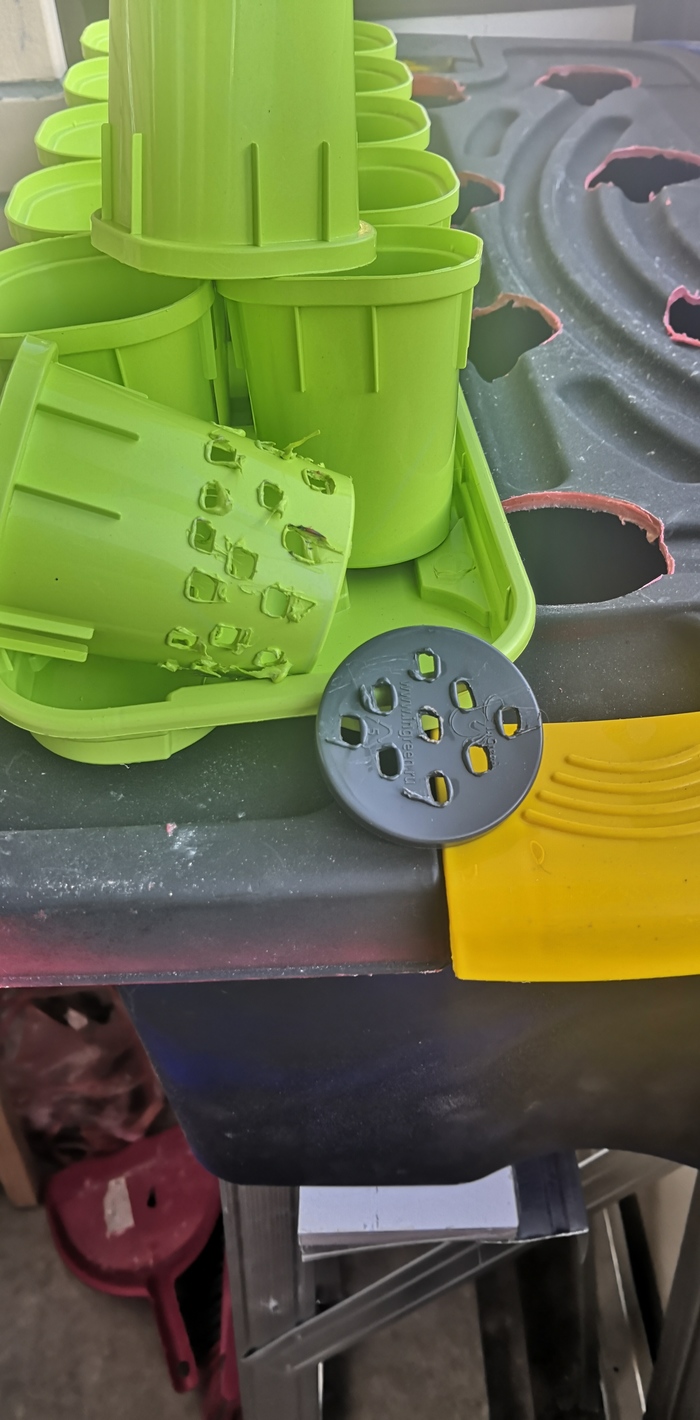

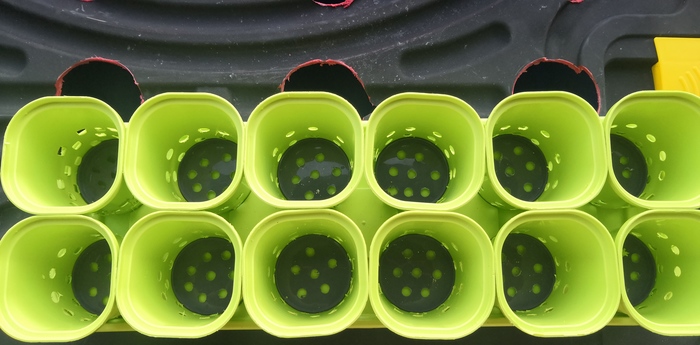

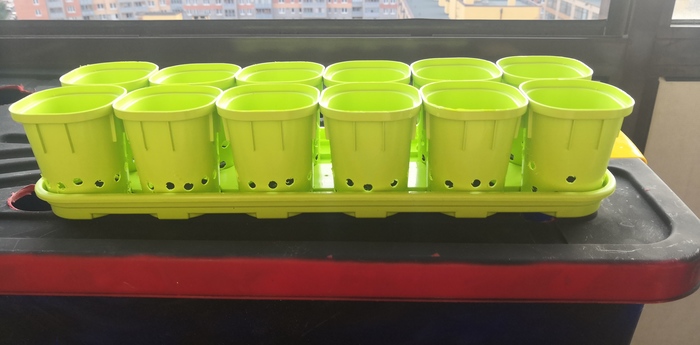

Специальных готовых горшков не нашёл, пришлось дорабатывать те, что нашлись.

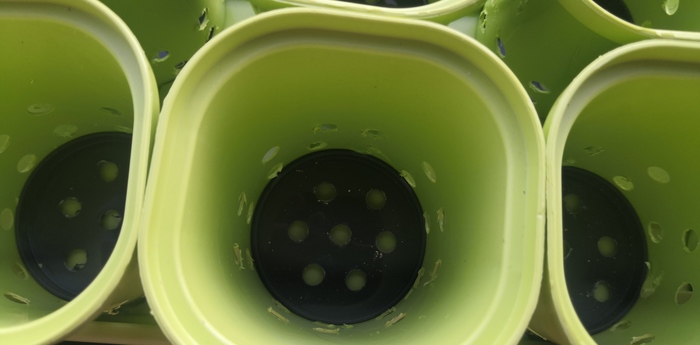

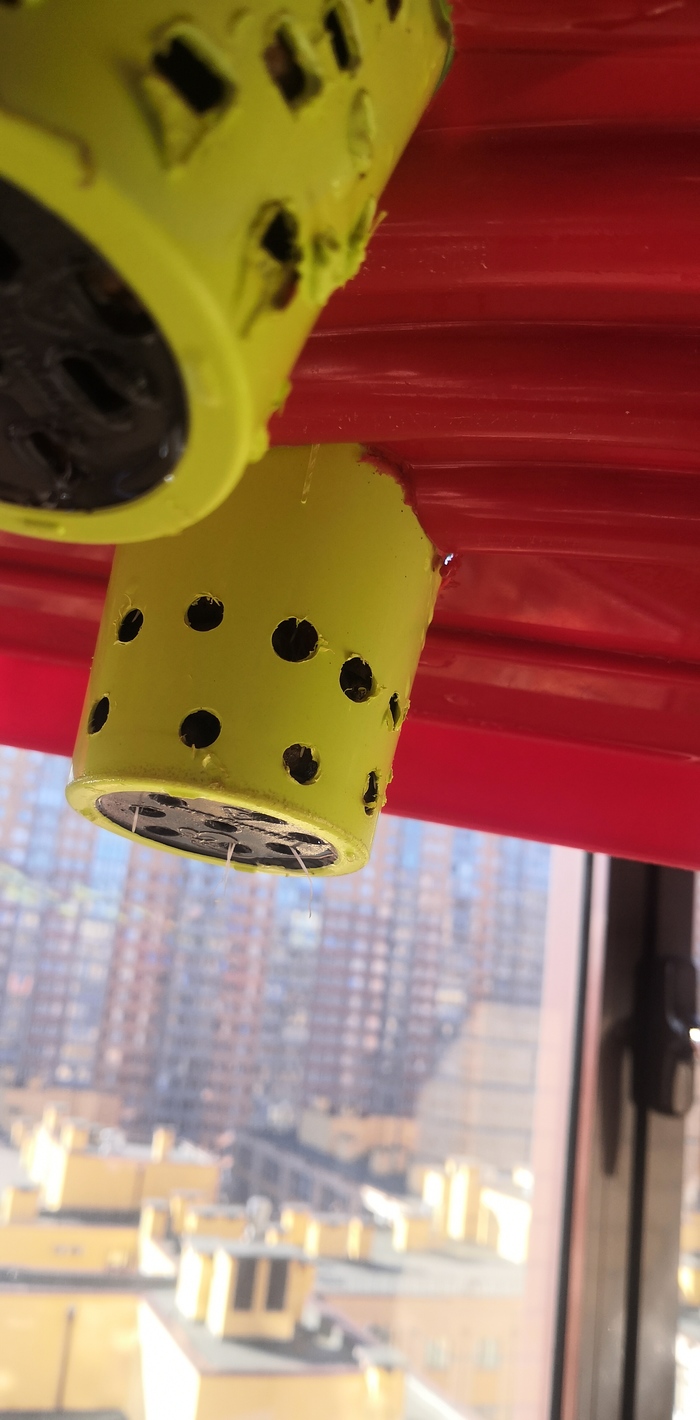

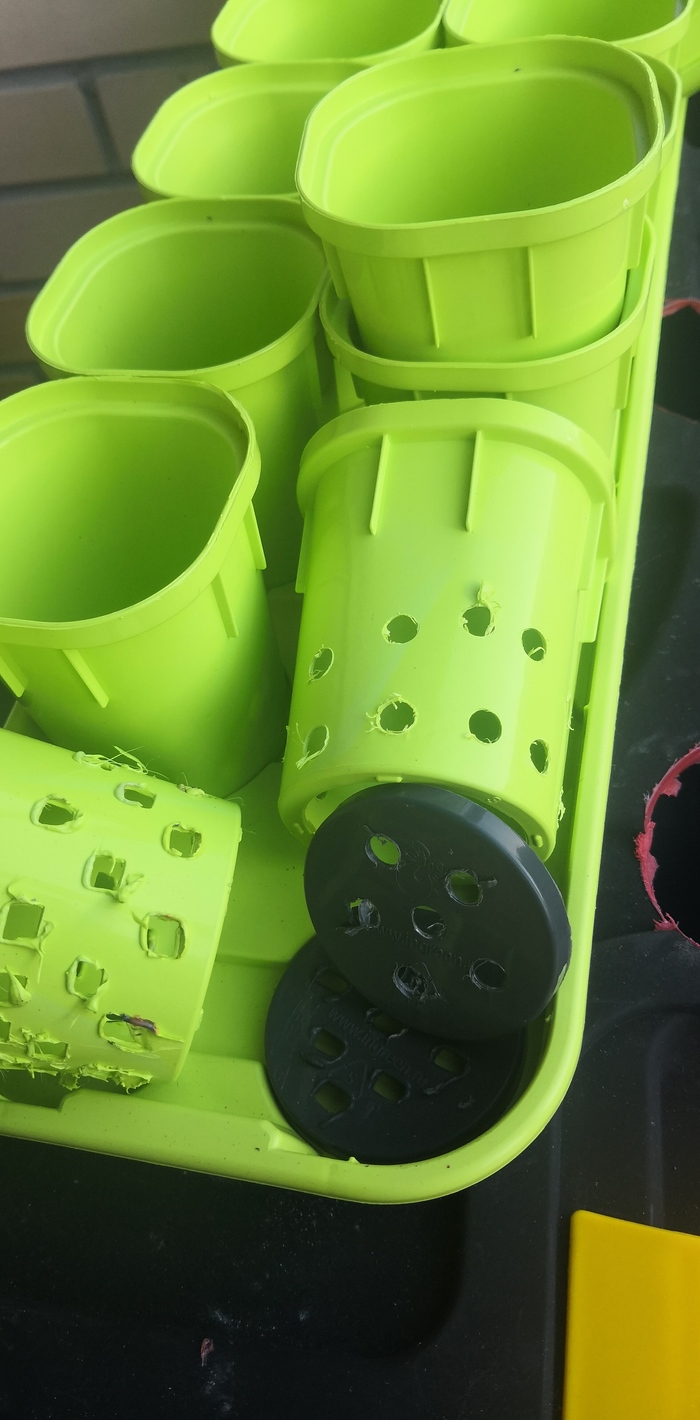

Было решено сверлить

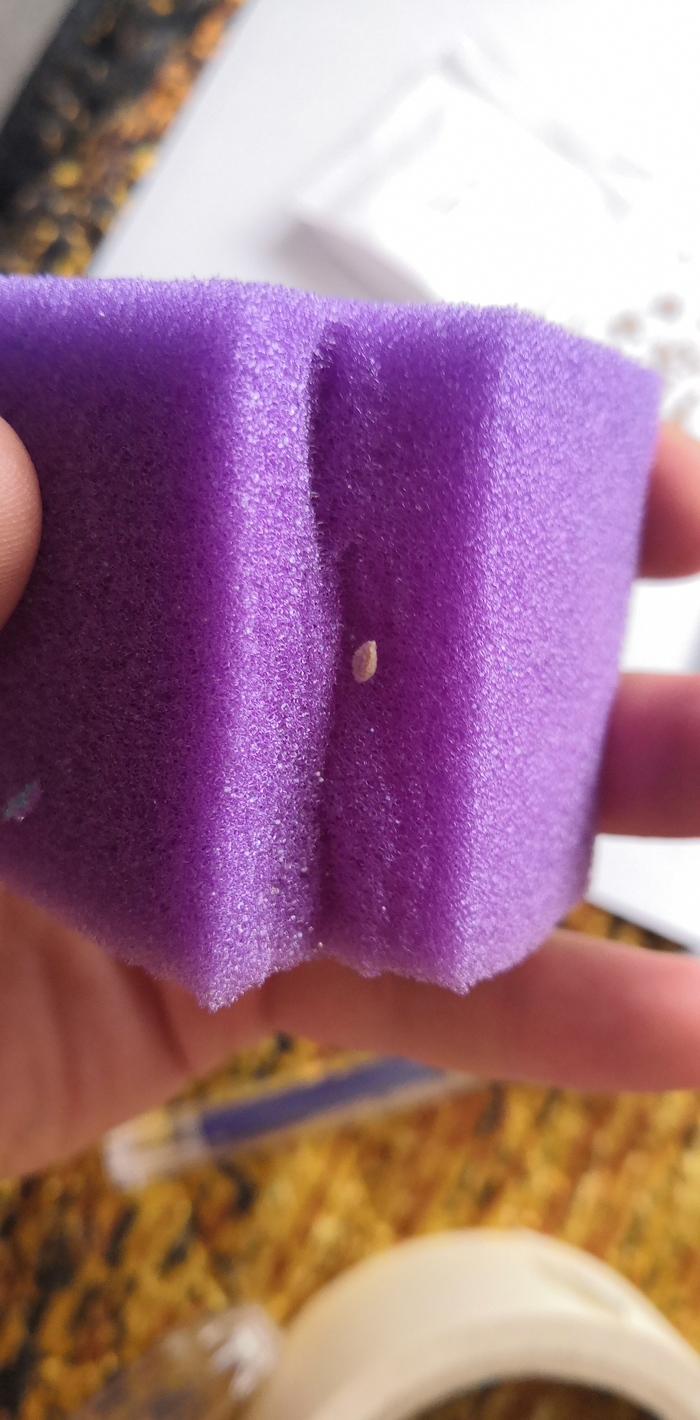

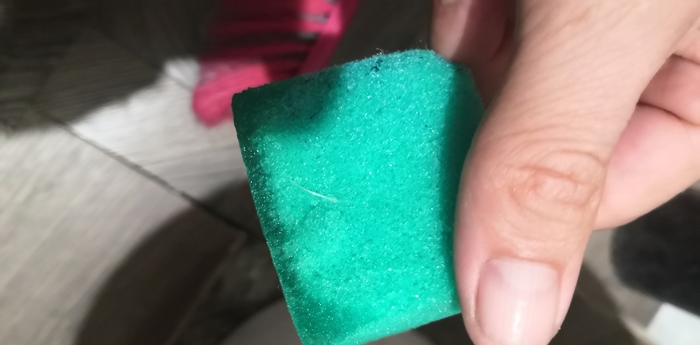

Решено проращивать в поролоне (Ошибка №1) Взял обычную кухонную губку, отрезал жёсткую часть, разрезал напополам, в середине сделал надрез и в него запихал семечку. Спойлер: она слишком плотная и это сыграет злую шутку в будущем
Далее была ошибка №2. Семечко положил в центр получившегося куска поролона, а это примерно 2 сантиметра от верха
Далее в темное место (за унитаз) и мониторим температуру (должна быть не менее 22 градусов)
Семян посадил по 6 семечек каждого, хотя надо было не более трёх. На третий, максимум пятый день ждал всходы, ежесуточно поливая водой (чистой, всё ведь по науке) из пульверизатора. Но ни на пятый ни на восьмой день ничего не вылезло. Решил посмотреть и увидел вот это:

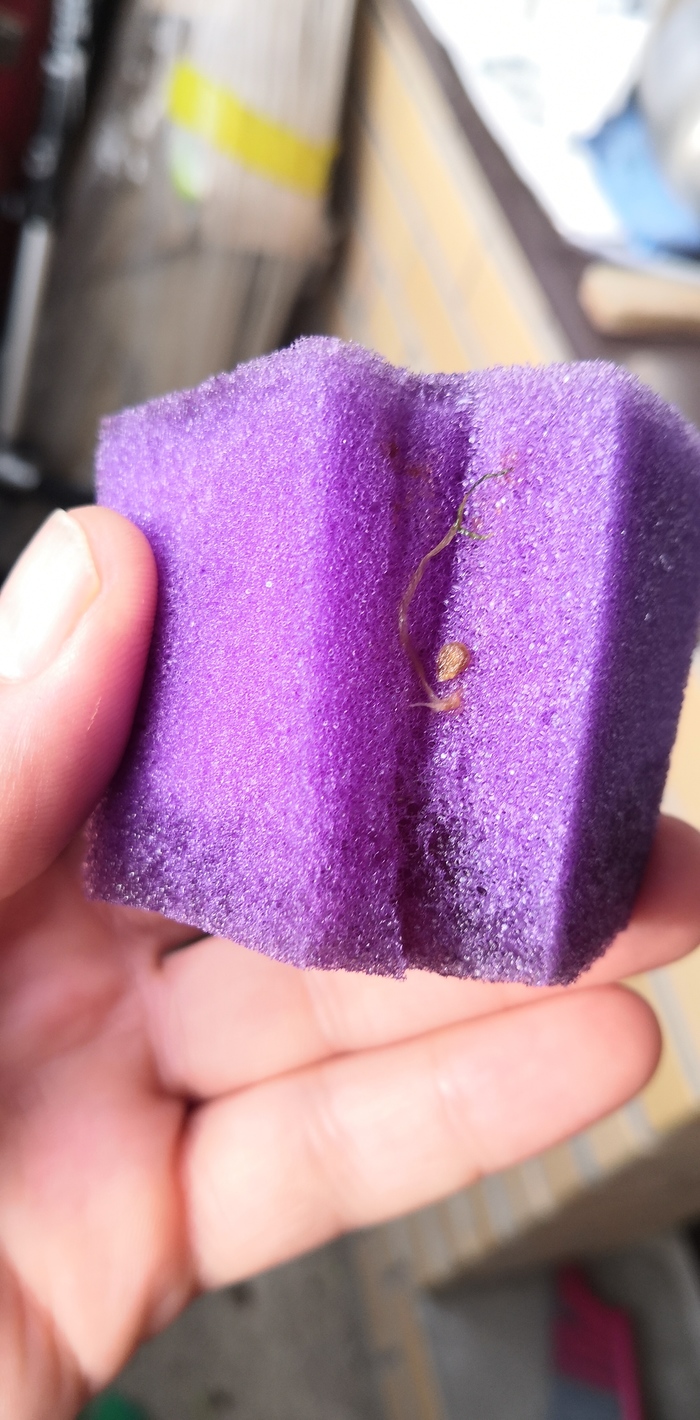

Семечко проросло, и даже пустило корни сквозь тернии к звёздам губку.
Ну что ж, ладно будем посмотреть что из нашей затеи выйдет
Наступило 19.08.2020. Решено высаживать в установку. К этому времени взошло:2 растишки сорта Маруся, по одной растишке сортов Садовая жемчужина и Пиноккио. Семечки сорта «Взрыв» вообще не проросли.
В остальных пронаблюдал вот такую картину:
То есть им просто не хватило сил пробиться эти 20 мм, надо было поролон делать в высоту не более 10 мм и семечку садить на миллиметра 2-3 от верха.
Для расчета необходимой концентрации пользовался различными калькуляторами.
Немного теории. Для каждой культуры свое соотношение основных элементов Азот-Фосфор-Калий, т.е. n-p-k, причем для разных стадий (вегетация, цветение, плодоношение) разные профили питания. Определиться с какого профиля начать очень трудно, по крайней мере для меня (да и для любого начинающего гидропонщика), потому что профилей куча, причем в разных источниках разница по тому же Азоту может различаться более чем в 2 раза. После нескольких бессонных ночей сопоставления нескольких профилей, читания специализированных форумов, решил остановиться на вот этом:
Раствор стартовый (0-5 неделя)
NH4+ NO3— N P K Mg Ca Fe Mn B Zn Cu Mo
8 173 181 41 300 50 197 2 0.55 0.27 0.33 0.05 0.05
Планируемый ЕС: 2.5 — 4.5 mS.
Чем больше погружаешься в теорию, тем больше сомнений и на каком-то этапе думаешь, нахрена я ввязался во всё это…. Но отступать некуда. Продолжаем!
Берем калькулятор, вбиваем выбранный профиль, определяем необходимое количество каждой соли (вот тут товарищ @daditc более подробно расписал: Опять эта гидропоника: готовлю раствор)

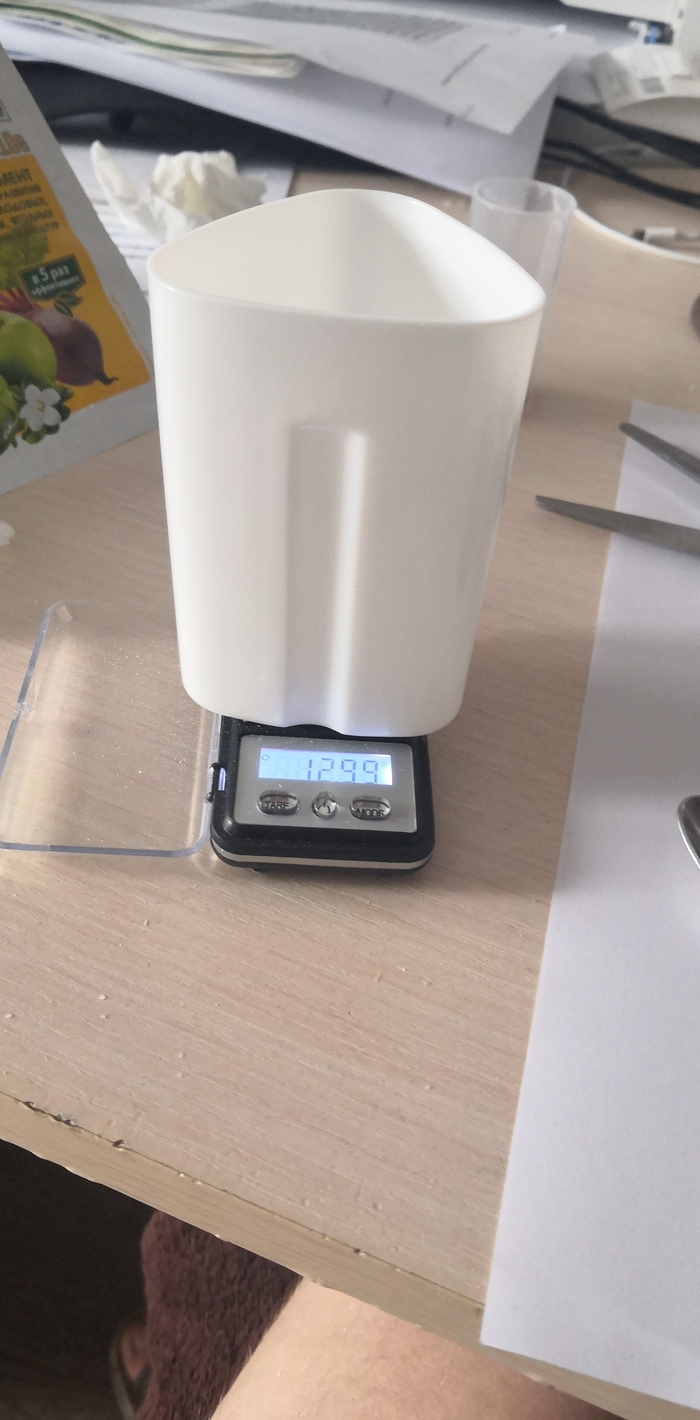

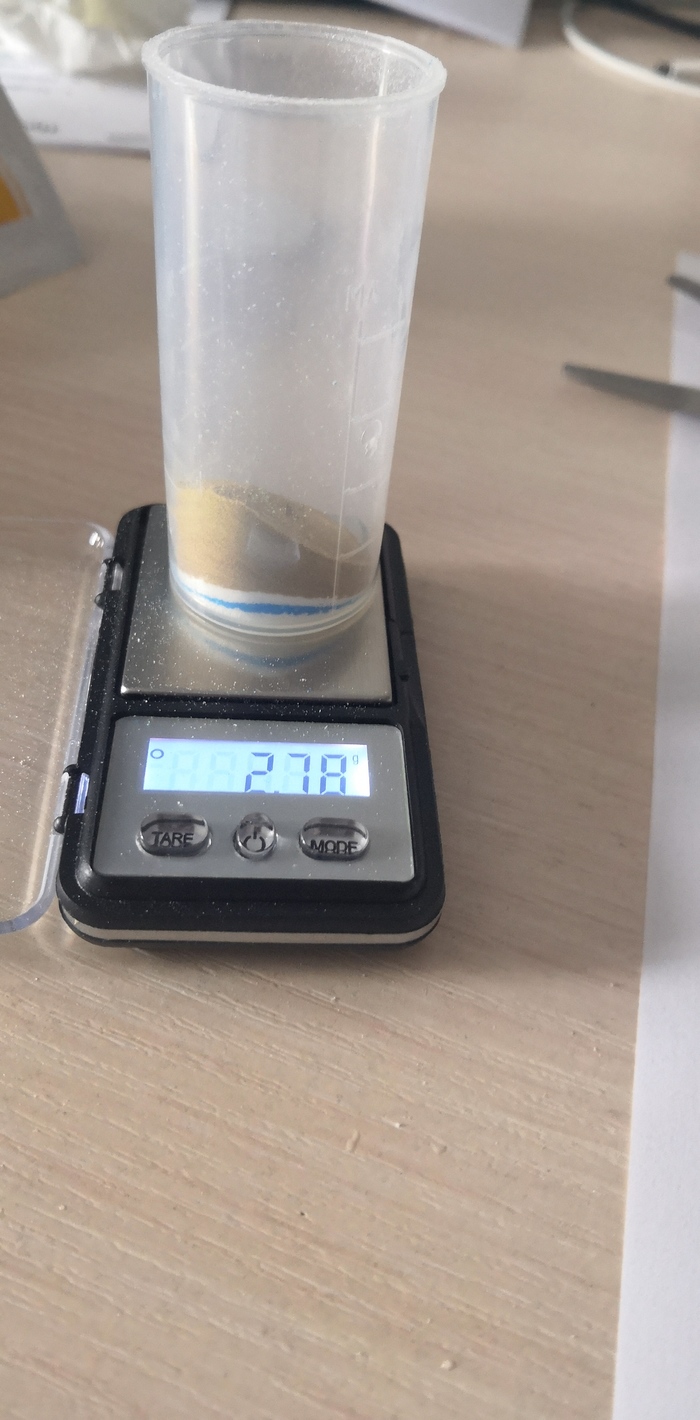

Открываем другой калькулятор, проверяем, получаем совершенно другие навески солей, материмся, плачем, курим форум, понимаем свою ошибку, перепроверяем, утверждаем, приступаем к колдунству.

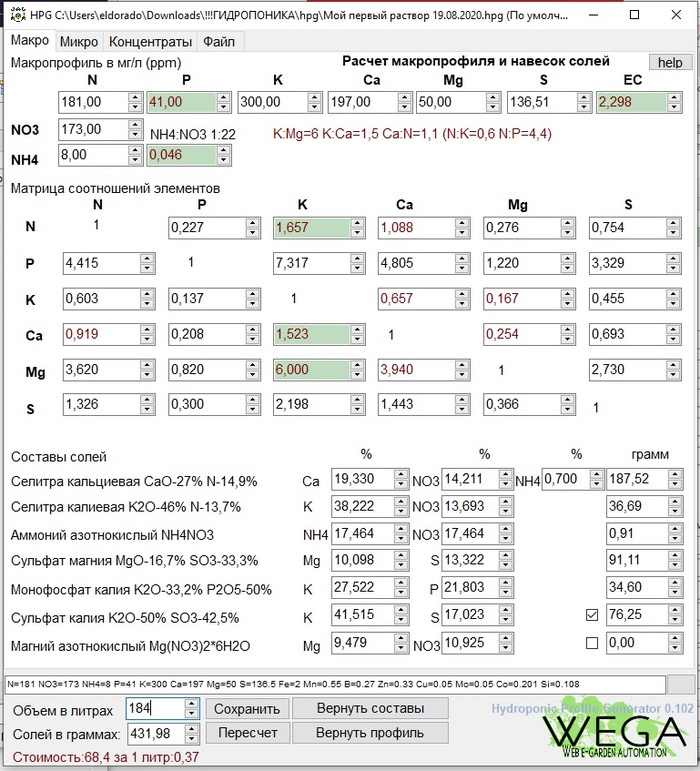

У меня получилось примерно вот так (тот, который использую не заскринил, лежит распечатанный в папочке):

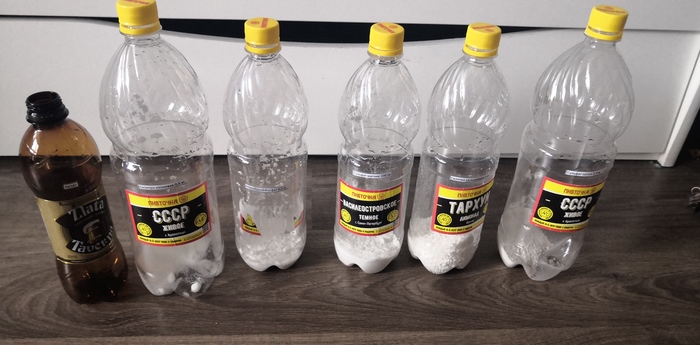

Расчет произведен на 184 литра готового раствора, т.е. 4 раза по 46, это (по моим расчетам) максимальное количество раствора на одну заправку, т.е. сделав концентрат каждой соли и разведя её в 400-х миллилитрах воды получим, что нам необходимо будет добавлять по 100 миллилитров из каждой бутылки (литровой вполне достаточно). Получилось вот так:
Посмотрев в таблицу растворимостей видим, что сульфата калия при 25-ти градусах Цельсия можно развести максимум 120 грамм в литре воды, а у нас 76,25 грамма и, соответственно, в 400-х миллилитрах не растворится, пришлось это количество растворять в 800-х миллилитрах и потом лить 200 мл. Здесь нужна бутылка 1,5 литра.
Зачем я так подробно расписываю это? Потому, что из этого вытекут мои ошибки №3 и №4
По рекомендациям гуру, необходимо при запуске гидропонной установки чтобы вода доходила до нижнего края горшка и была выше дна на 5 миллиметров. Так я и сделал, при этом получилось воды в баке примерно литров 55-56. Решил всё же лить концентраты из расчета на 46 литров учитывая те рекомендации, что в гидропонике лучше сделать раствор с дефицитом элементов, чем с избытком.

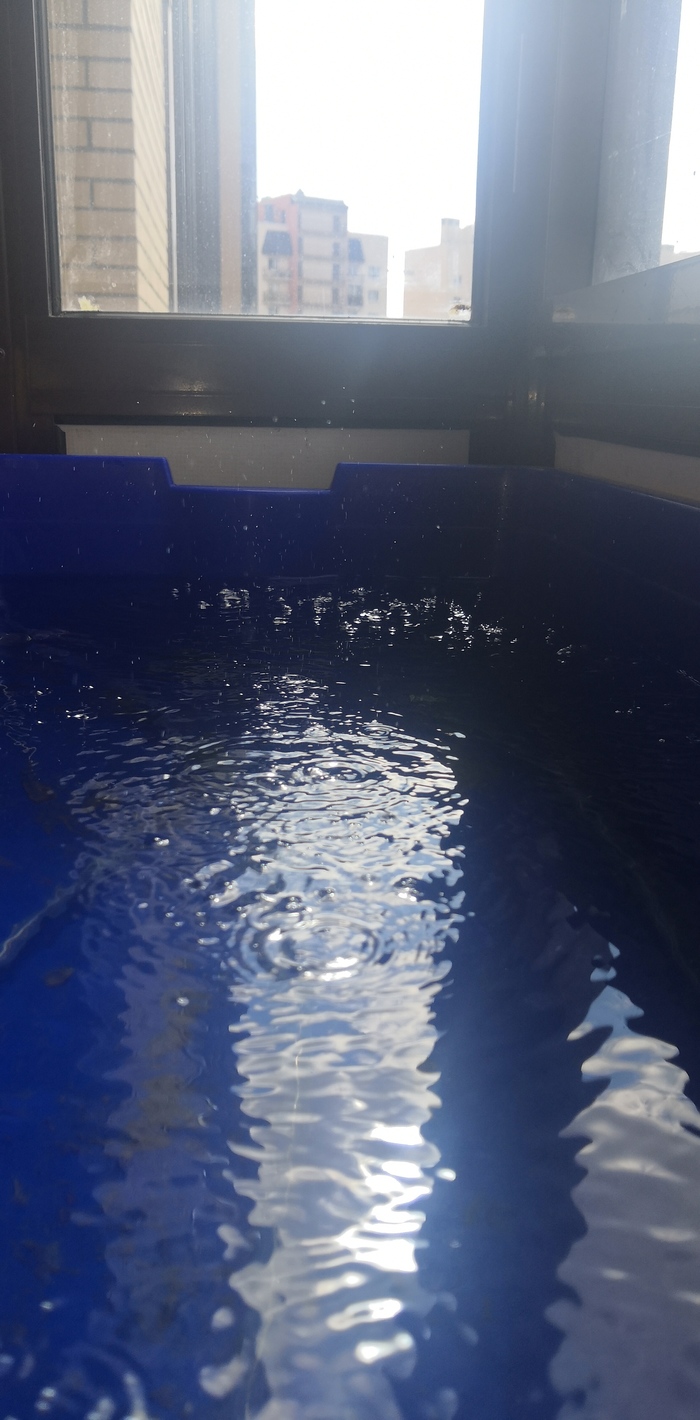

Первый пуск, пока без солей, только вода, наблюдаем веселые пузырьки и водяной туман над поверхностью:

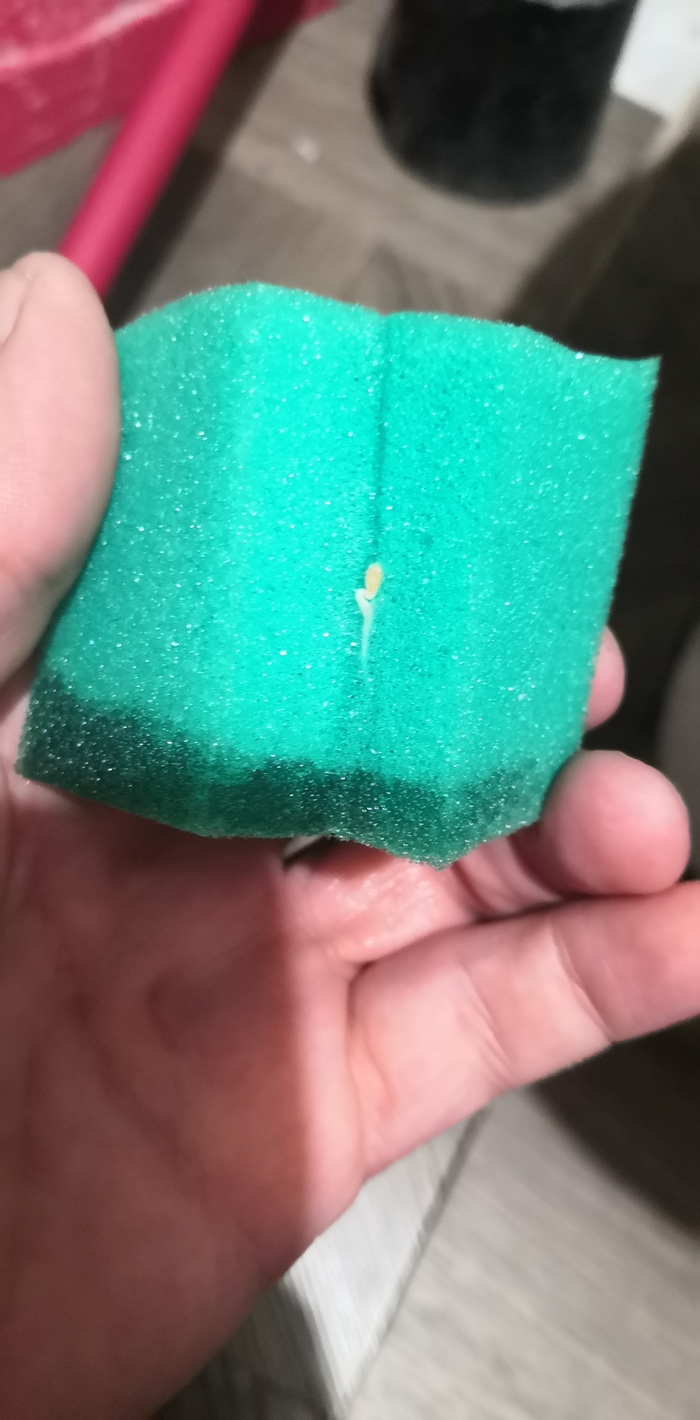

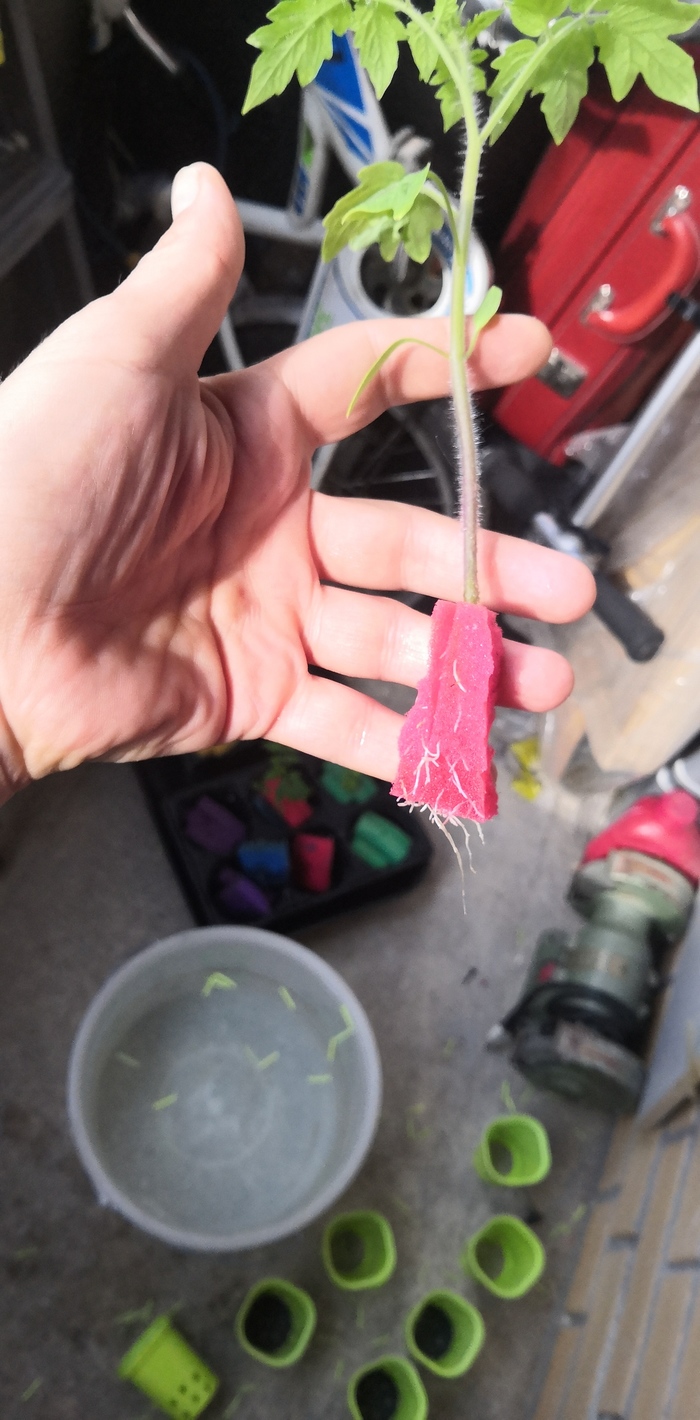

В качестве субстрата использую керамзит и кокосовую стружку. В горшок насыпаю керамзит на четверть, вставляю растишку, досыпаю керамзита до 2/3-3/4 и засыпаю сверху кокосовым волокном. Самая большая растишка очень сильно проросла сквозь поролон. С целью сохранения максимального количества корней, решено садить вот так:

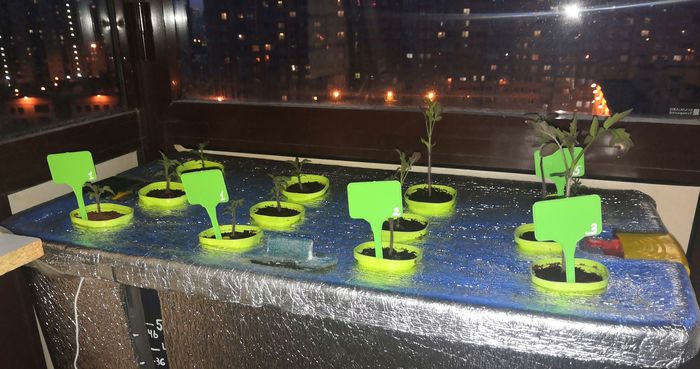

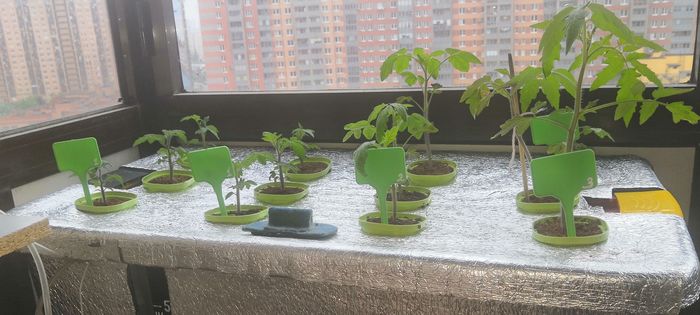

Растишки посажены в установку, установка запущена, и чёт они все приуныли… так же как и я:

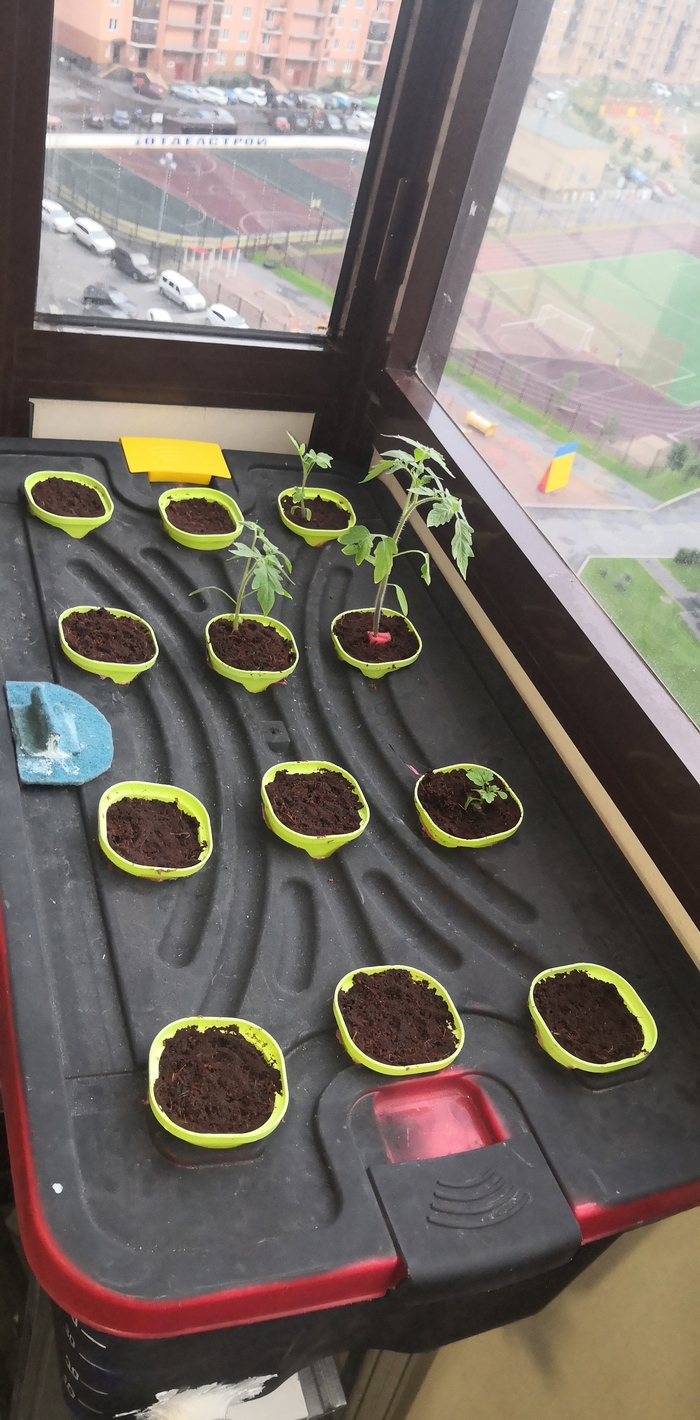

Это было 23.08.20. На следующий день они воспрянули, я немного успокоился:
Обрадовался как ребенок, но не на долго. Осознал, что мерить концентраты в граммах – это ошибка №4, мерить надо в миллилитрах!
Решил пока оставить как есть и понаблюдать. Бедные мои растишки до сих пор пока прощают мои ошибки и не только не загибаются, но и вполне неплохо развиваются. Судя по желтеющим краям нижних листов наблюдается дефицит Азота. Скрючивание листьев – пока не нашел причину, но подозреваю недостаточную досветку, и плюс большие колебания температуры день-ночь.

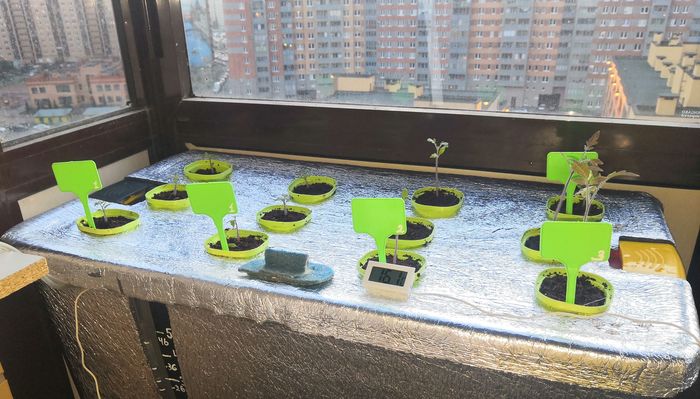

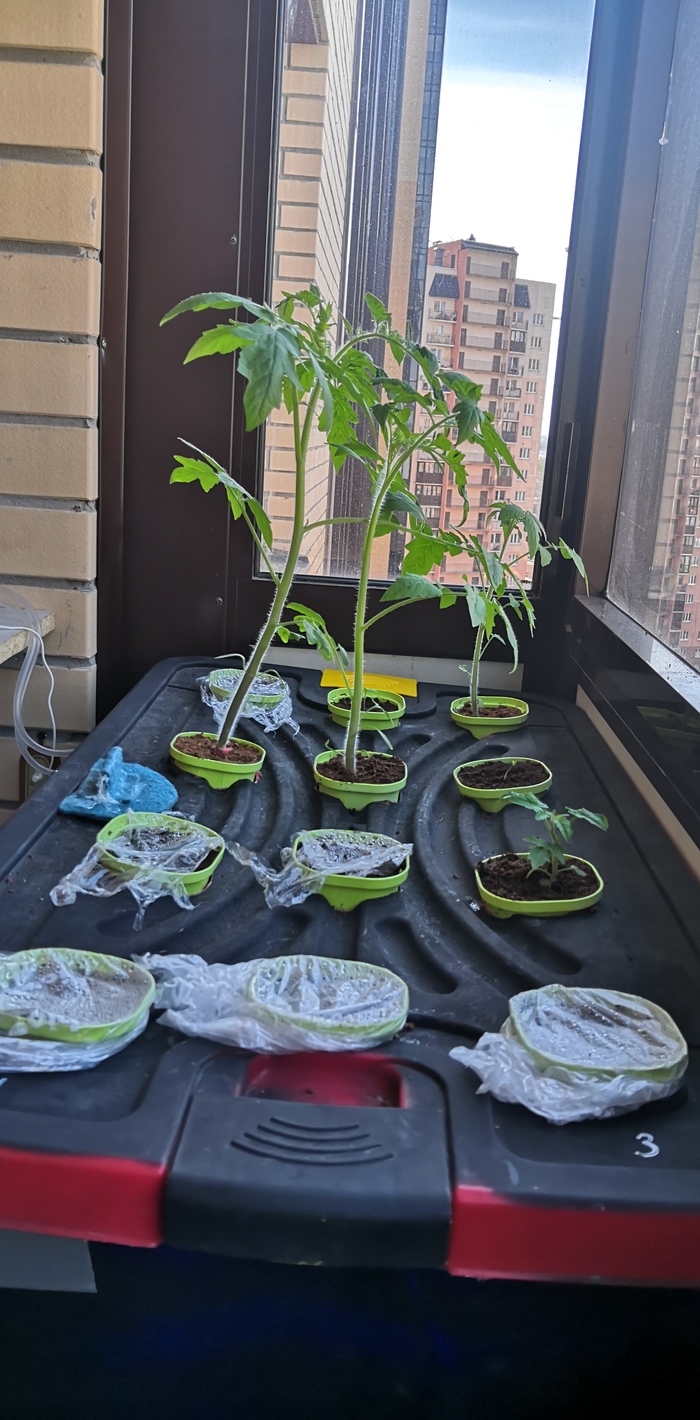

В общем сегодня 03.09.20 имеем такую картинку по вершкам:

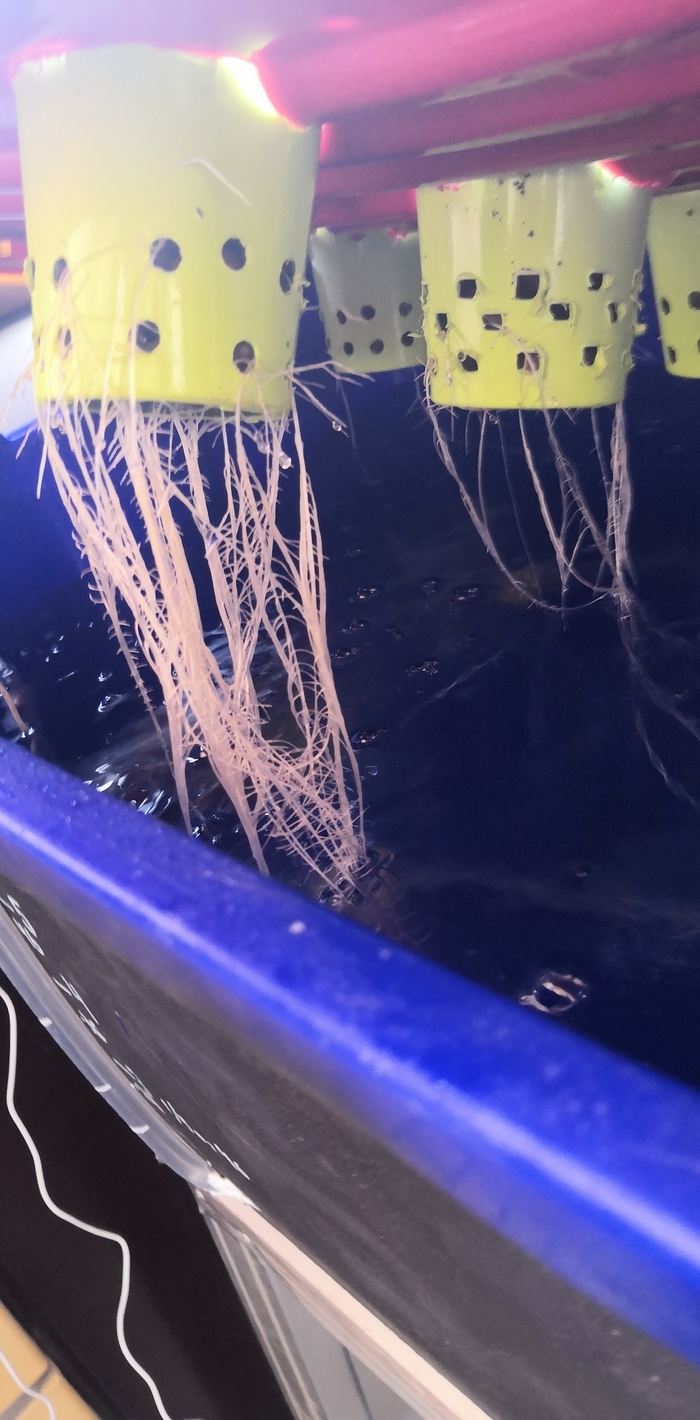

Вот картинка по корешкам:
Когда высаживал растишек в установку, чтобы не пропадали горшки посадил те же семена сразу в кокос. Семена «Взрыв» так и не взошли ни один, сейчас туда воткнул укроп (буквально вчера) три разных сорта, посмотрим, может и вылезут. «Маруся» взошла, теперь их полный комплект, то есть их три штуки. «Садовая жемчужина» и «Пиноккио» по одному семечку проклюнулись, остальные пока нет, но я терпеливый.
Лимит на фотки исчерпал, добавлю в комменты.
Баянометр ругался на мою же картинку с весами, но там она была для демонстрации весов, а тут в контексте навески хелатов.
