Межблочный кабель, то есть кабель, соединяющий головное устройство и усилитель в автомобиле, — важный компонент акустической системы. От качества его изготовления в значительной степени зависит и качество звука, а также отсутствие наводок и помех.
Зачем нужен межблочный кабель?
Этот кабель ещё называют сигнальным. То есть, с линейных выходов автомобильного головного устройства, например, CD-проигрывателя, низкоуровневый сигнал попадает на линейные входы усилителя. При этом он проходит именно по межблочному кабелю. Ещё «межблоки» могут соединять между собой два усилителя.
Что лучше — купить межблочный кабель или сделать его своими руками?
Конечно, проще всего пойти в магазин и приобрести готовый межблочный кабель. Но в реальности у человека, после покупки динамиков, усилителей и прочей автозвуковой аппаратуры, обычно остаётся не так уж много средств. Поэтому иногда даже покупка среднего «межблочника» выходит за рамки бюджета.
Если же купить дешёвый кабель, особенно из тех, что продаются в наборах для подключения усилителей, его качество может оказаться ниже допустимого. Кроме того, готовые кабеля имеют несколько вариантов стандартной длины, что не всегда подходит для конкретного автомобиля.
В изготовлении межблочного кабеля своими руками есть множество преимуществ. В первую очередь, это более высокое качество, по сравнению с готовыми вариантами из магазина. При этом цена такого кабеля будет существенно ниже. Если же для изготовления использовать максимально качественные компоненты, можно получить кабель, сравнимый с дорогим hi-fi или hi-end. Кроме того, делая «межблочник» самостоятельно, можно изготовить его ровно такой длины, которая вам нужна.
Как сделать межблочный кабель своими руками? Вот краткая инструкция:
1. Купить необходимые компоненты:
— RCA-разъёмы (они же «тюльпаны»).
— сам межблочный кабель.
— термоусадочную трубку разных размеров,
— гофру или кабельную оплётку.
RCA-разъёмов надо по два, на каждый канал. То есть, если к головному устройству подключается 2-канальный усилитель, а расстояние между ними 1 метр, то необходимо 2 метра микрофонного кабеля и 4 RCA-коннектора.
Хорошие результаты можно получить, приобретая микрофонный кабель компаний Canare, Klotz.
Коннекторы RCA — фирмы Neutric или любого другого, известного своим качеством, бренда.
Микрофонный кабель нужно взять с небольшим запасом, помня, что на каждый канал усиления должен идти отдельный кабель.
2. Подготовить инструменты и материалы для пайки, а также рабочее место с хорошим освещением. Инструменты стандартные:
3. Сначала нужно зачистить концы кабеля. Для этого надо аккуратно надрезать изоляцию и удалить её. Под ней окажется экранирующая оплётка. Её срезать не нужно, а следует немного расплести и собрать в отдельную скрутку. Потом надо снять изоляцию с двух центральных жил.
4. Перед тем, как припаивать RCA-разъёмы, необходимо надеть на кабель оплётку или гофру (если вы будете её использовать), а также «термоусадку», а то потом это делать будет поздно.
Термоусадочных трубок может понадобиться две или три штуки, в зависимости от конструкции разъёма. Например, два кусочка — на центральные жилы, и другой, чуть потолще — на внешнюю изоляцию и RCA-разъём.
5. Потом нужно облудить медь проводов. Для этого используют канифоль или флюс, а потом — припой.
6. После этого надо припаять одну из центральных жил к сердечнику разъёма. Вторую центральную жилу, вместе со скруткой из экранирующей оплётки, припаивают к «юбке» RCA-разъёма, которая является «землёй».
Процедуру следует повторить с другой стороны кабеля. Только при этом «экран» к «земле» паять уже не надо. Конечно, можно его не припаивать вообще, но эта процедура способна значительно уменьшить количество наводок.
7. Последний этап — одевание термоусадочных трубок, их усадка с помощью технического фена или зажигалки, навинчивание колпачков RCA-коннекторов. Все, межблочный кабель готов!
Самодельный межблочный кабель видео
Хорошее видео о том, какая должна быть правильная экранировка межблочного кабеля.
Ииитак избавляемся от шумов! А так же экранируем межблочники!
Друзья! Как и обещал в прошлом борт журнале я постараюсь описать, как без затрат избавиться от шумов в колонках на заведенную машину! Если у тебя дружище идет шум то тебе предстоит по любому добираться до задней части мафона, а так же усилителя. Для начала начни как и я, отключи межблочники от усилителя и послушай на заведенную, если шум отался то смотри питание, используй качественные наконечники для соединения, проложи в гофре. Если проблема осталась после этих махинаций с проводами то скатайся на диагностику генератора. Идем дальше, если шум отсутствует при хорошем питании, подключаем AUX с RCA разъемами
к усилителю и к телефону например (любой проигрыватель с линейным выходом) и звук будет чистый продолжаем поиски! Добираемся до мафона, берем дешевые переходники RCA to RCA
С советами мы разобрались теперь перехожу на личные проблемы с шумами. Ранее я уже писал что подключил обычный аукс в тот же день когда появился шум и это оказались межблочные провода RCA to RCA. Так как я порядочный семьянин и немного сумасшедший в плане электрики, вспоминаю 2 рой курс универа, еще тогда нам рассказывали об экране)) Посчитал, по затратам только изолента потребуется 4 рулончика и придётся выкрасть у жены с кухни пищевую фольгу) и так приступим!
Для начала скручиваем отрезками 2 межблочных кабеля каждый и которых имеет по 2 вроде бы экранированного кабеля нашими дорогими Китайцами) Далее наматываем пищевую фольгу. Я наматал 7 слоёв по всей длине.
Далее берем медный либо алюминиевый кабель длиной 40- 50 см снимаем изоляцию на 3/4 и наматываем на фольгу по кругу, оставляем изоляцию такой же длины что и RCA (для подключения к корпусу кузова автомобиля, ЗЕМЛЯ). Заметьте! ЭТО ВАЖНО! Если вы используете медный кабель то обязательно капните моторного масла и промажте всю поверхность покрытия меди с фольгой! Делаем мы это для того чтобы в не далеком будущем медь с алюминием не окислились, может пойти реакция, масло увеличивает токопроводимость, а так же будет препятствовать попаданию влаги на контакт меди с алюминием!
После ложим поверх всей нашей конструкции 2 слоя изоленты, на всю мою длину в 5 метров у меня ушло 4 рулончика и 2 часа времени.
После мучительной прокладки этого кабеля «Франкинштейна» ровно так же как он и лежал ПО ЦЕНТРУ САЛОНА, влючаем, заводим и с криками ОН РАБОТАЕТ, ОН ЖИВ!
выкуриваем 2 подряд от радости и наслаждаемся тишиной на заведенную машину! Кстати говоря если шумы остались после прокладки ТО медный кабель который мы накручивали на фольгу нужно будет прикрутить на минус кузова (к железу кузова). Но я этого не делал, и без этого все заработало)) Лучше обезопасить себя и прикрутить его чем в дальнейшем опять всё разбирать. Надеюсь вам поможет данный пост, старался как мог). Я не супер фанатик автозвука, согласен что колхоз, но зато какой) Успехов тебе во всех начинаниях, помни любая поломка к тюнингу!))
Межблочный кабель своими руками!

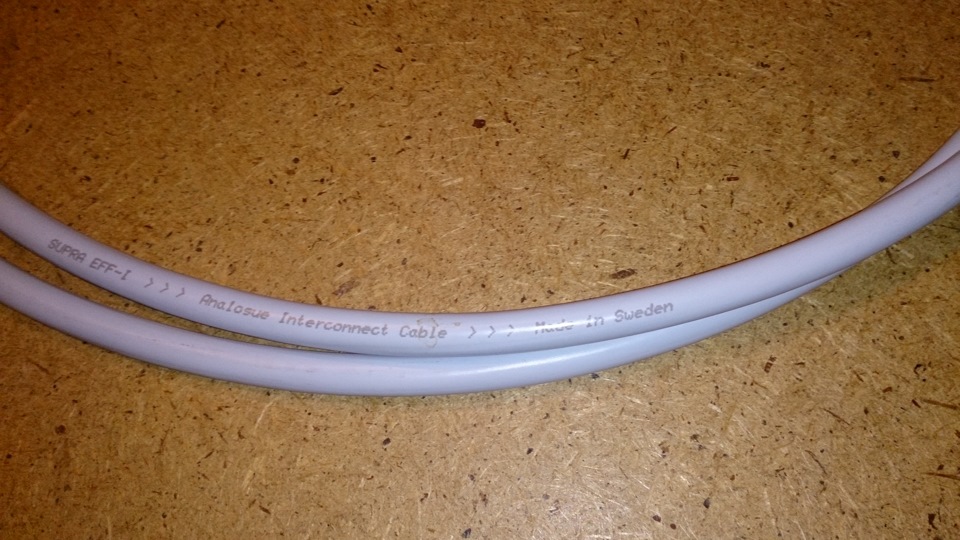

Вот на днях купил межблочный провод Supra EFF-I длиной 2м для создание пары длиной 1м, эта длина взята немного с запасом, на будущее, возможно будет поделен еще по полам до 50см или 30на 70, все зависит от инстала, скорей всего пойдет на вч сч.
Кто хочет почитать про него или заказать вот Supra EFF-I
Это не та «Супра» которая сестра «Мистири»
Я покупал в городе по той же цене что и на сайте, что означает что накрутка на сайте тоже не мальнькая! Но дешевле не нашел(
Конструкция 2 коаксиальных проводника в общем экране и оболочке, отдельный провод для заземления
Диэлектрик внутренний — полиэтилен, внешний — ПВХ
Проводник 2х 12 проводников диаметром 0,22 мм, бескислородная медь, покрытая серебром, намотка на центральной жиле из полиэтилена
Эффективное сечение проводника 0,46 мм²
Погонная емкость 75 пФ/м
Погонное сопротивление 0,038 Ом/м
Скорость передачи сигнала 0,66 от скорости света
Внешний диаметр 7,2 мм
Наконечники у меня были, покупал еще осенью

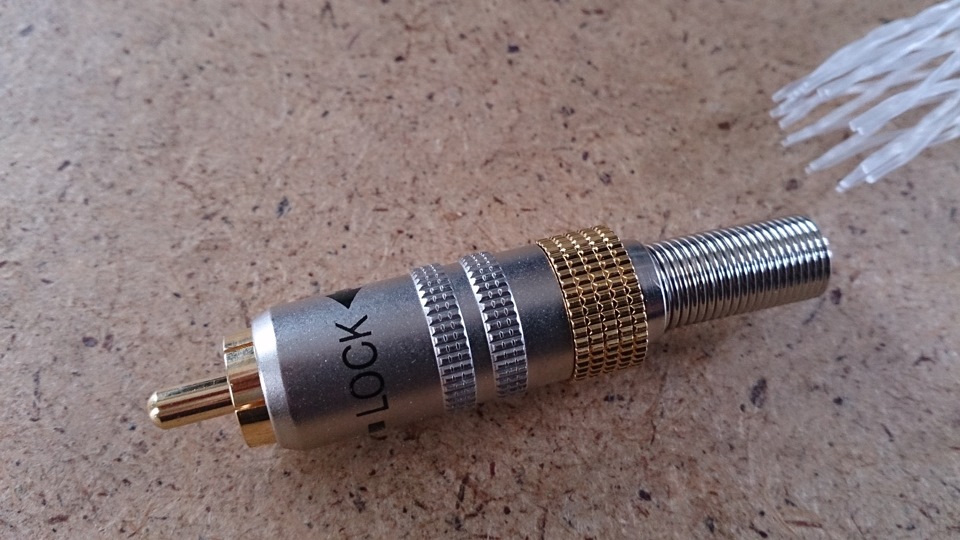

Наконечник идет с пружинкой внутренним диаметром 6мм, что в принчипе удобно но нам такой диаметр маловат, поэтому я отказался от нее. И теперь диаметр как раз под провод 7.2мм, я честно это узнал только при самом разборе, надеялся что там будем запас))

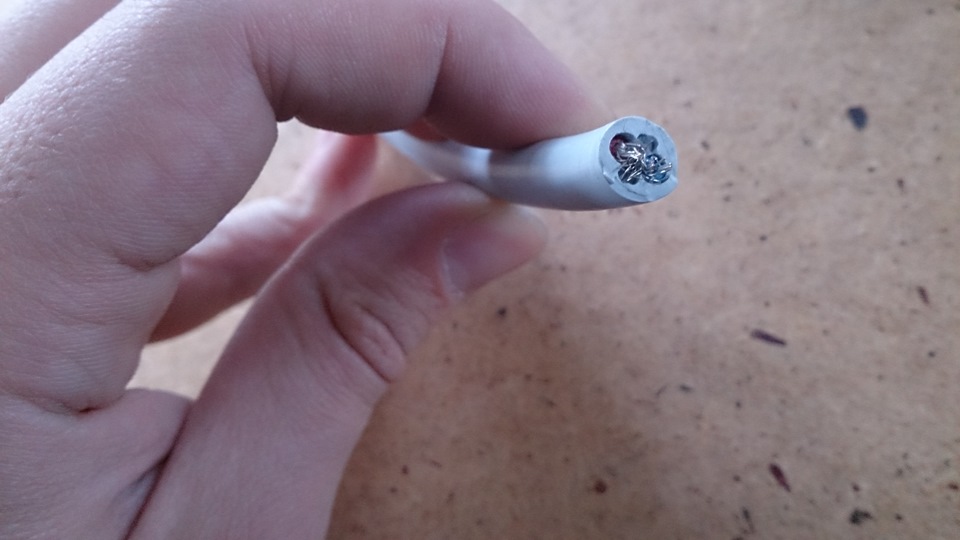

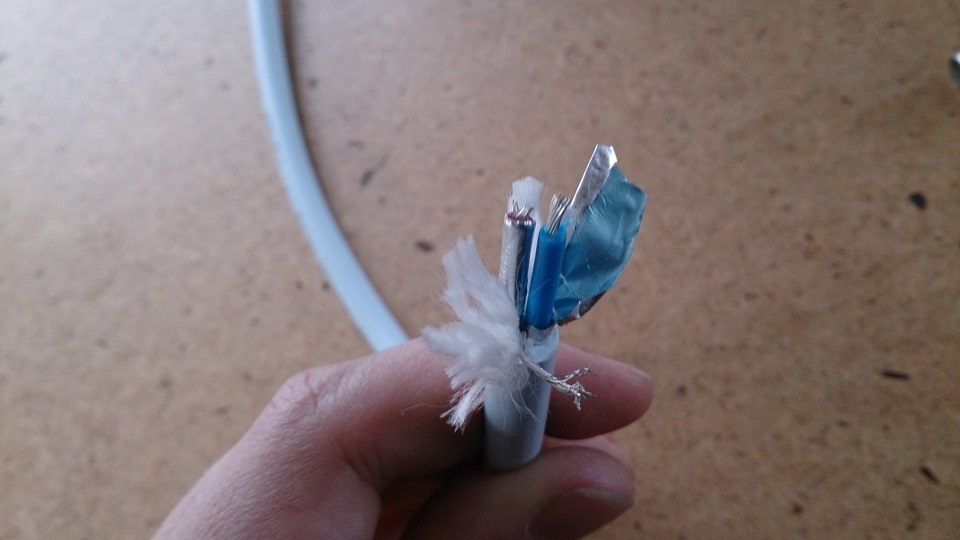

Как видно по фото, провод имеешь не обычную «начинку» во первых это раздельные жилы в своей изоляции с экраном из фольги, так же жила заземления и какая-то плетеная нить. Каждая жила намотана на струну из полиэтилена.
В итоге получился двойной межблок длиной 1м цена которого составила 2100р(1500р 2 метра + 600р наконечники)
Подключил пока на правую сторону вч\сч, чтобы послушать разницу с моими межблоками.
Времени пока не было послушать, так что сказать пока нечего(
Автозвук ч5. Прокладка силовых и межблочных кабелей.
После того как вся машина была зашумлена, можно было приступать к прокладке кабелей.
Для крепления использовал площадки, наклеенные на стекольный герметик.
Перед наклейкой убрал 2х сторонний скотч. Зеленые меблочники — Чернов Аудио, наконечники тоже Чернов.
И в шумке через каждые 15см вырезал отверстия до металла.
Силовой хотел купить 2AWG Чернов аудио, но они так и не появились в наличии.
В итоге забрал 0AWG AIV (Германия) по вкусной цене.
На фото старый силовой кабель и новый.
Для того чтоб в конце протяжки не получить 2 куска, тянул не разрезая кабель.
Под капотом заменил штатные клеммы на Audioson Connection.
Предохранитель так же Audioson Connection.
Сила протянута, закреплена и заведена в салон.
Проходит она по левой части центрального тоннеля и вот так располагается под задним сиденьем.
Справа проходят межблоки. Знаю, рядом бензонасос но вроде наводок нет.
За задним сиденьем коммутационная коробка. Там стоят два дистрибьютора (+) и (-) и кроссоверы.
лишние провода не отрезал, потому как не определился с расположением усилителей.
Дистрибьютор на (+) Audioson Connection без защитной крышки.
На минус тоже Audioson Connection но не такой массивный как плюсовой.
Из остатков межблочников спаял вот такие тройники. Зачем.
Фото купленного комплекта Audioson Connection.
Насколько может влиять длина межблочного кабеля RCA на звук?
Собственно, вопрос в заголовке. Если приходится использовать межблочный кабель длиной метров 8, может ли это негативно сказаться на звуке? Речь идёт о сабвуфере, для которого место расположения было выбрано далеко от усилителя.
Ответы
Межблочные коммуникации стараются минимизировать, потому что на них могут легко навестись помехи. Но если кабель исправный и помех не слышно, то почему нет?
Ой, что сейчас будет! 🙂
Ой, ну чего уже там будет?!
Ну не знаю. Возможно сражение между технарями теоретиками и и простыми пользователями.
8 метров межблока ни простаки ни теоретики не осилят
У меня недорогой, Klotz, спаянный в конторе, тюльпаны аналогичные.
Сложно сказать, саб стоял между основными АС, межблок был короткий. Поставил в угол саб, межблок соответственно длинный и звук мне не очень, между колонок лучше было. Вот я и задумался. Предыдущий саб стоял в этом углу, было наоборот, звук был лучше в углу. Во написал:)
-мы не спосбны определить направление на источник при частотах ниже 200Гц
Да ладно) может Герц от 50ти ниже сабвуфер и не локализуется, но явно не до 200
Т.е. по вашему мы не можем определить направление в каком находится мужчина с низким голосом(баритоном или басом) и говорит с вами? Вы начитались не тех книжек:)) Направленность НЧ «исчезает» от 40 Гц. И ниже:))
а производитель что-нибудь по поводу длины кабеля говорит? а англоязычные форумы?
>межблок соответственно длинный и звук мне не очень
а вы с чем сравниваете? с положение этого саба (между колонками / в углу) или с другим сабом?
может вы еще пока не успели после покупки его толком настроить крутилками сзади?
Производитель ничего не говорит по этому поводу.
Крутилок там нет, цифровое всё.
Сравниваю саб, между колонок/ в углу. Предыдущий саб играл лучше именно в углу, но у него было ВУ, саб который у меня сейчас (ВУ в нём нету), играет хуже в углу. Вот и вопрос, может чрезмерная длина кабеля RCA.
Плавная регулировка фазы от 0 до 180.
Плюс настройка под АЧХ комнаты, как-то сложно всё. Уже жалею, что не выбрал простую механику.
Такое впечатление, что это мой не последний саб. Люблю я это дело)))
Фирменные сабвуферные кабели выпускают до 15 метров. Видел и 25, но стоили они уже неприлично. Так что всё зависит от того как и из чего спаяли кабель.
